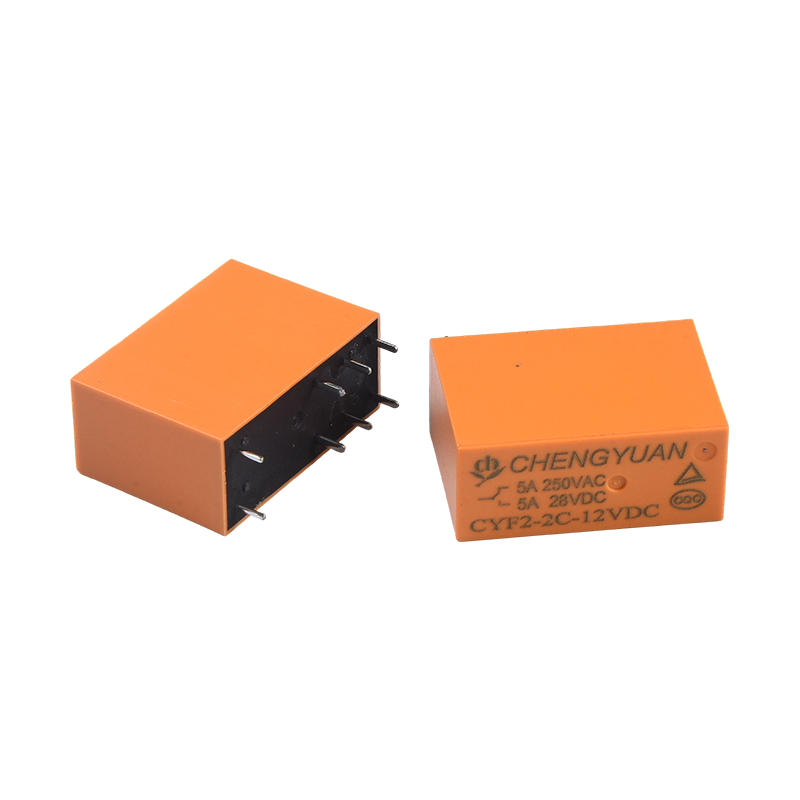

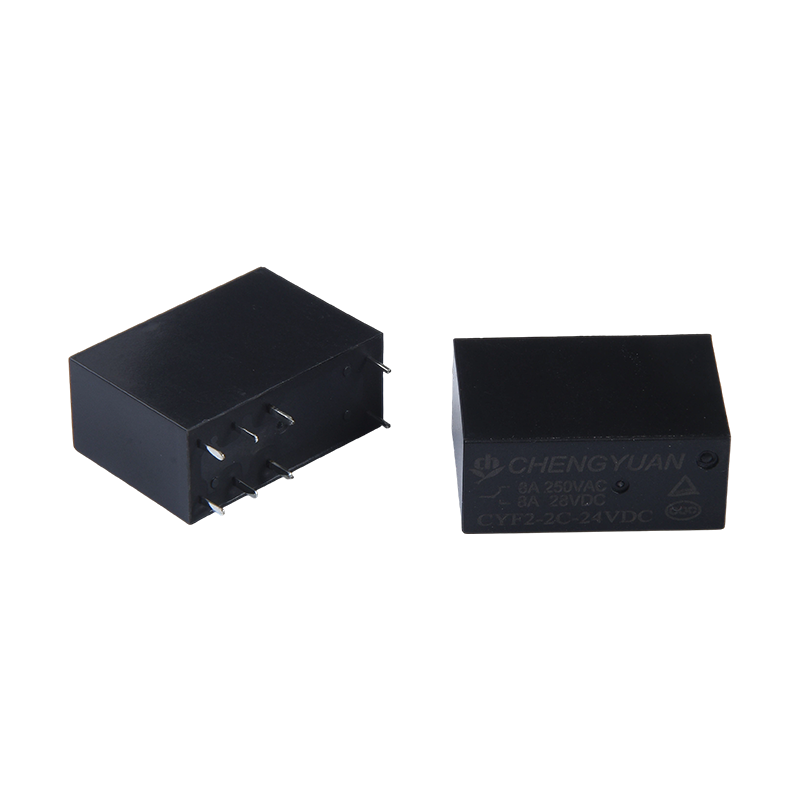

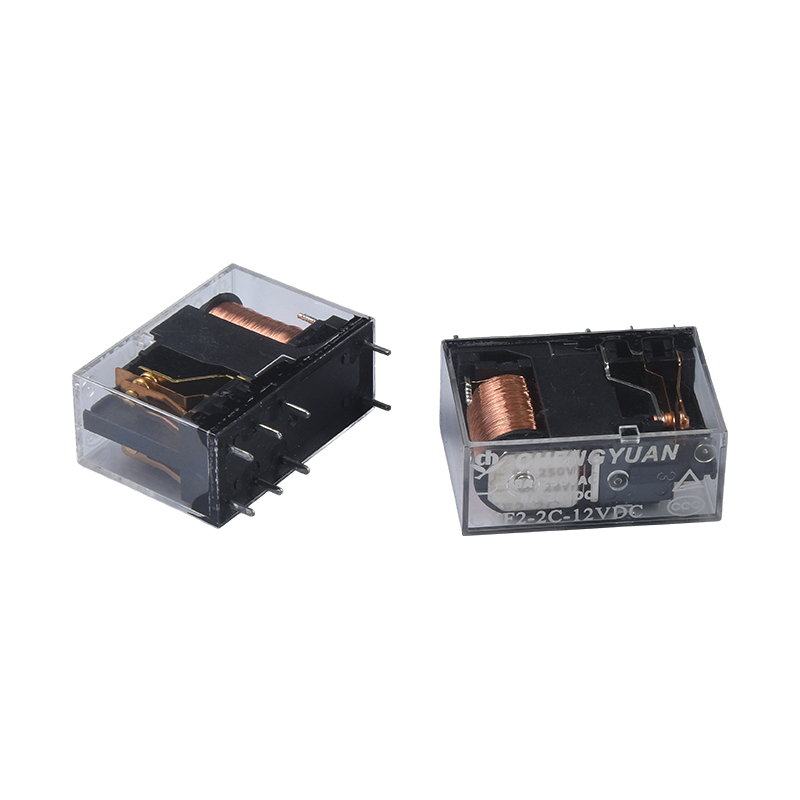

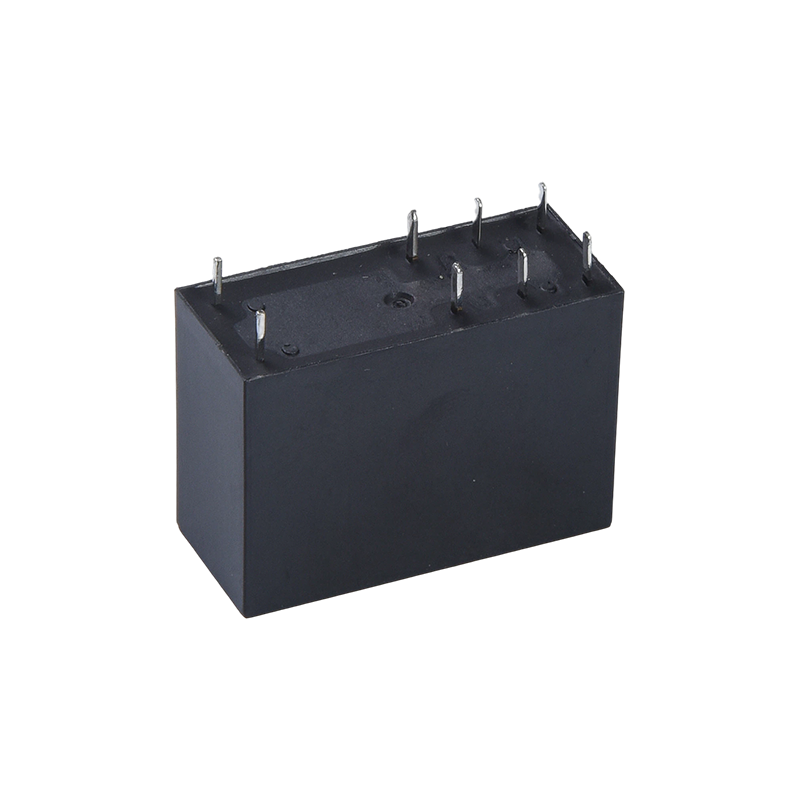

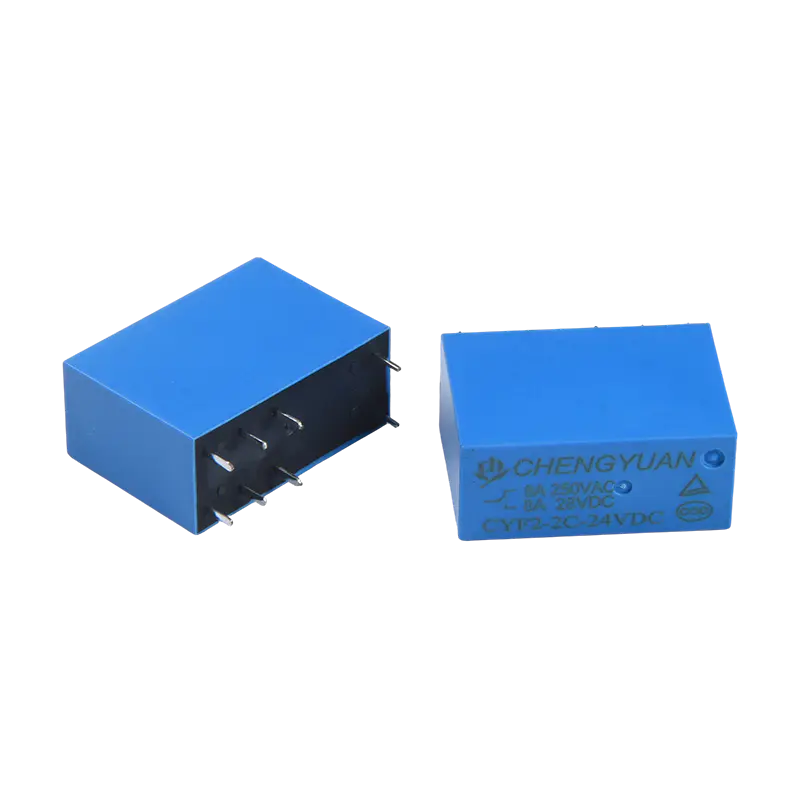

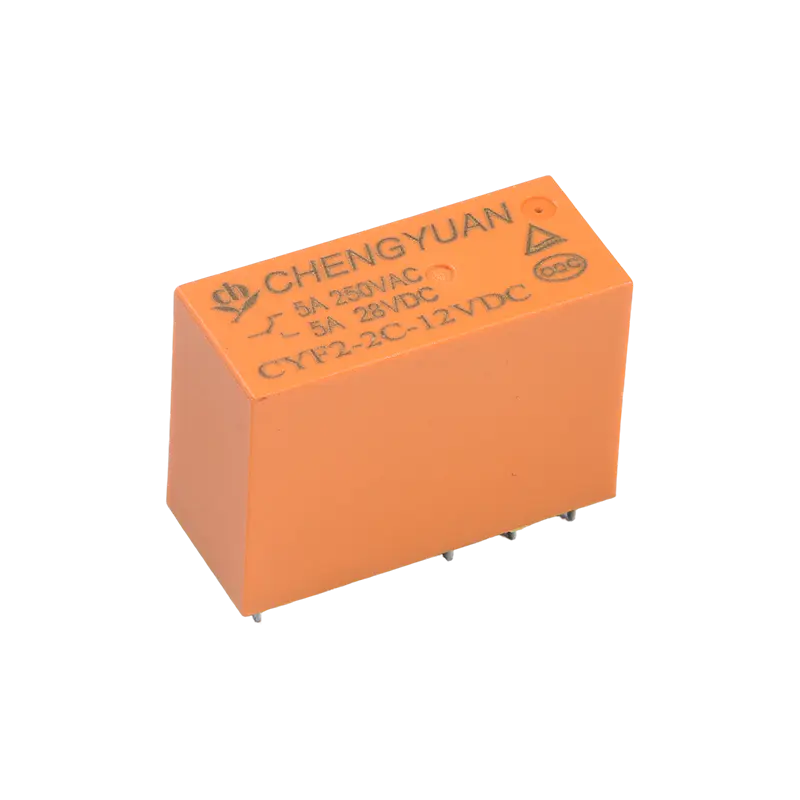

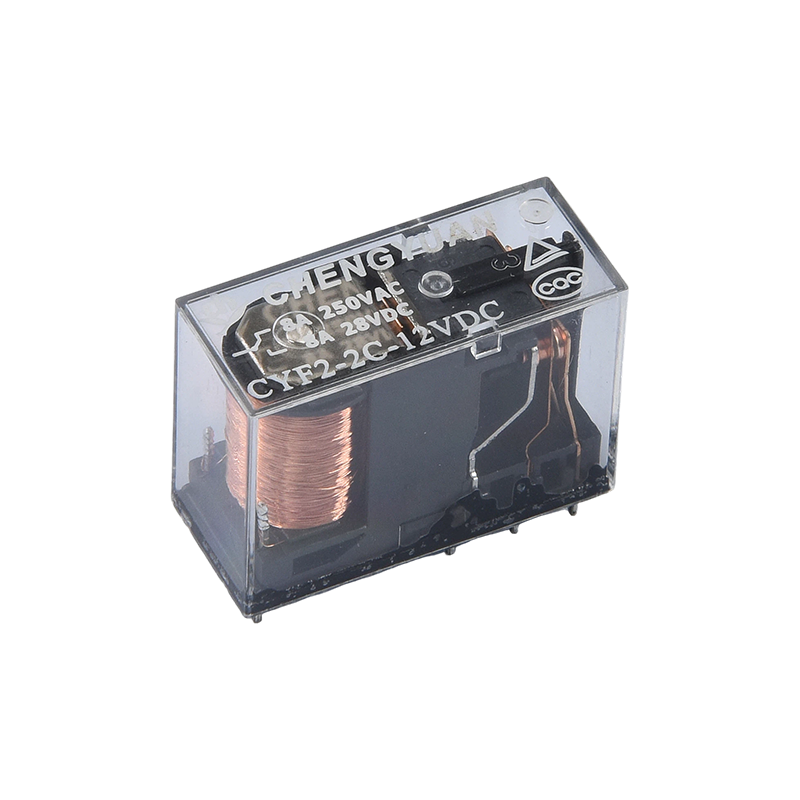

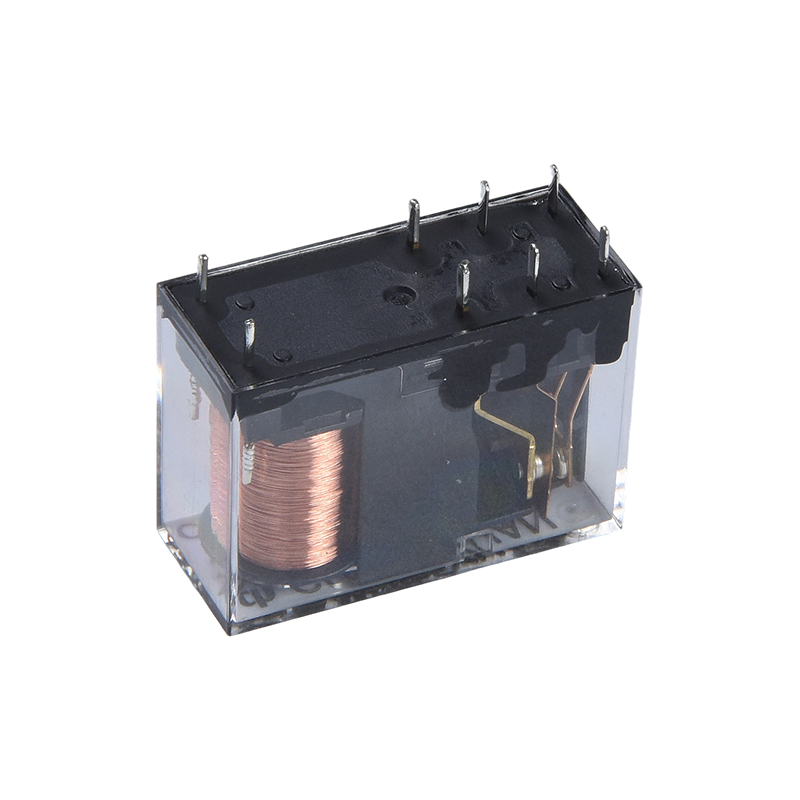

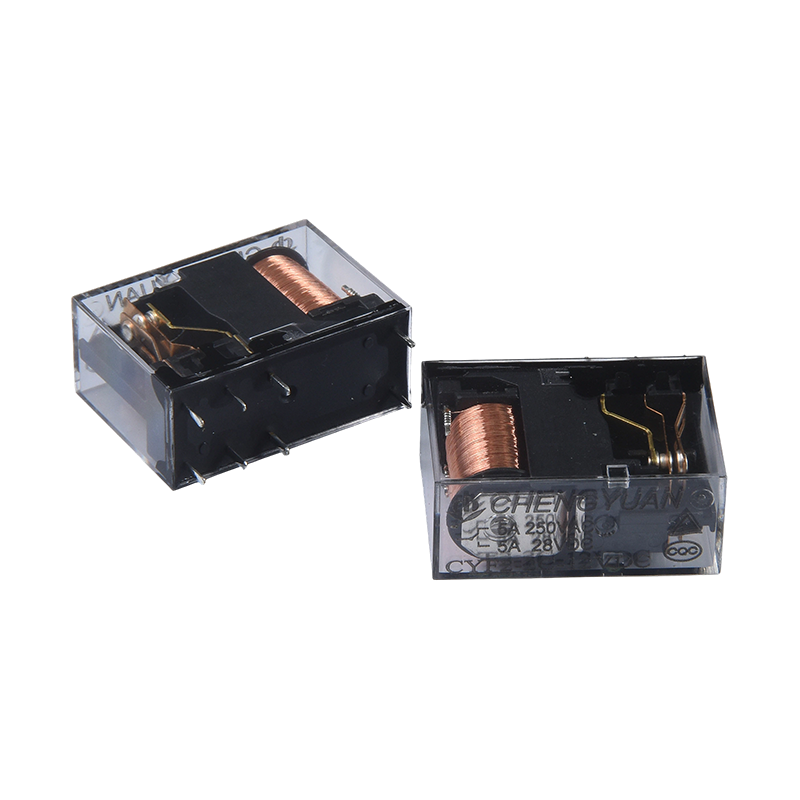

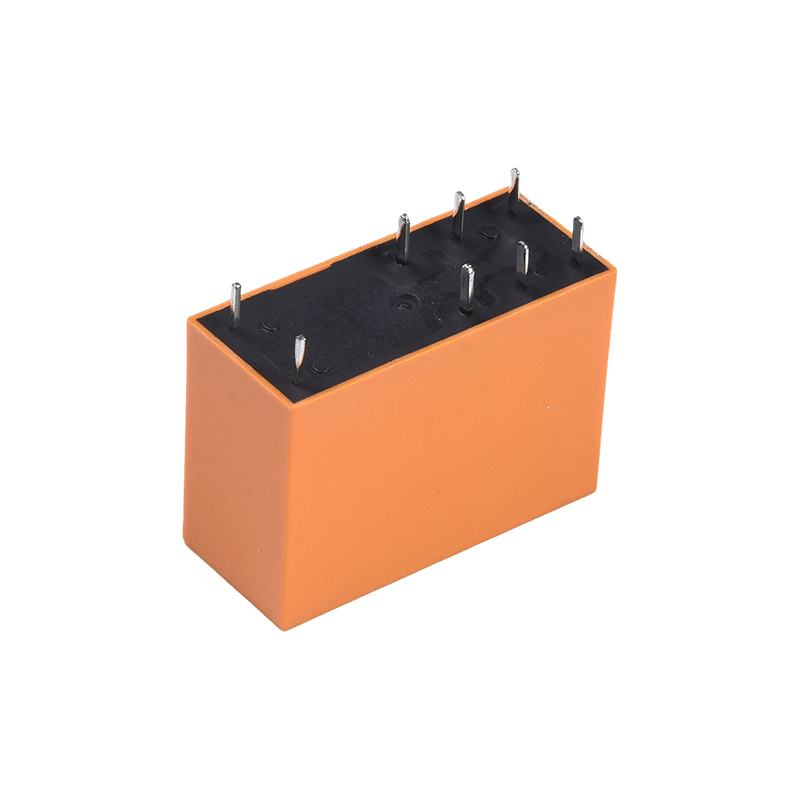

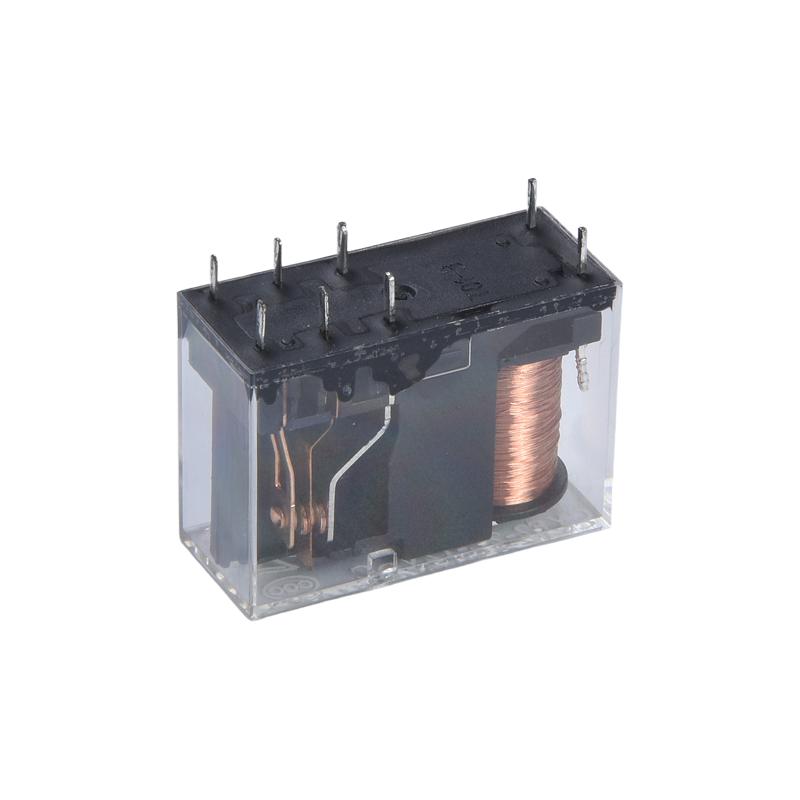

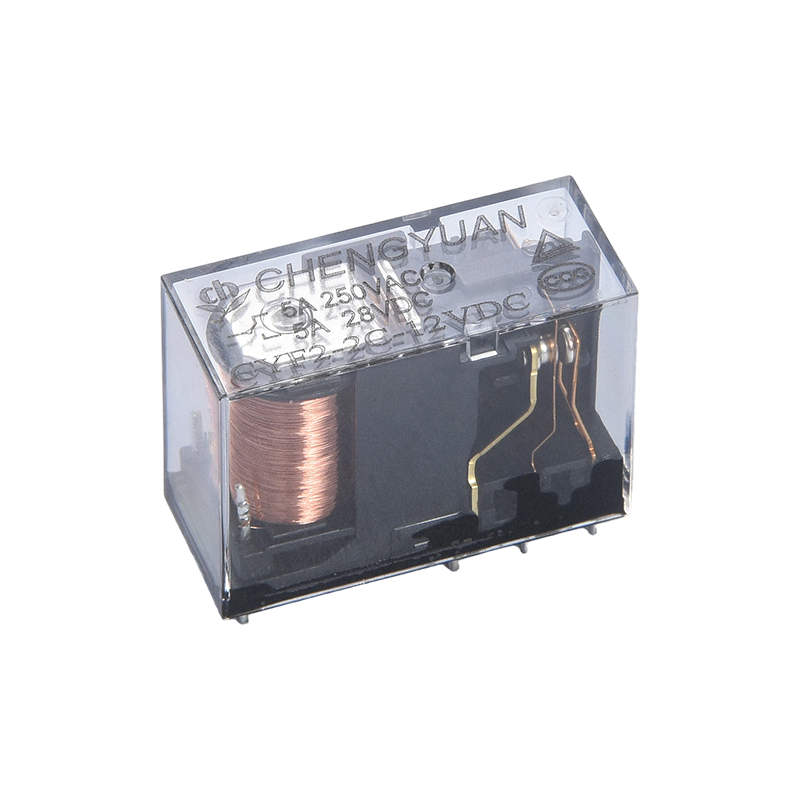

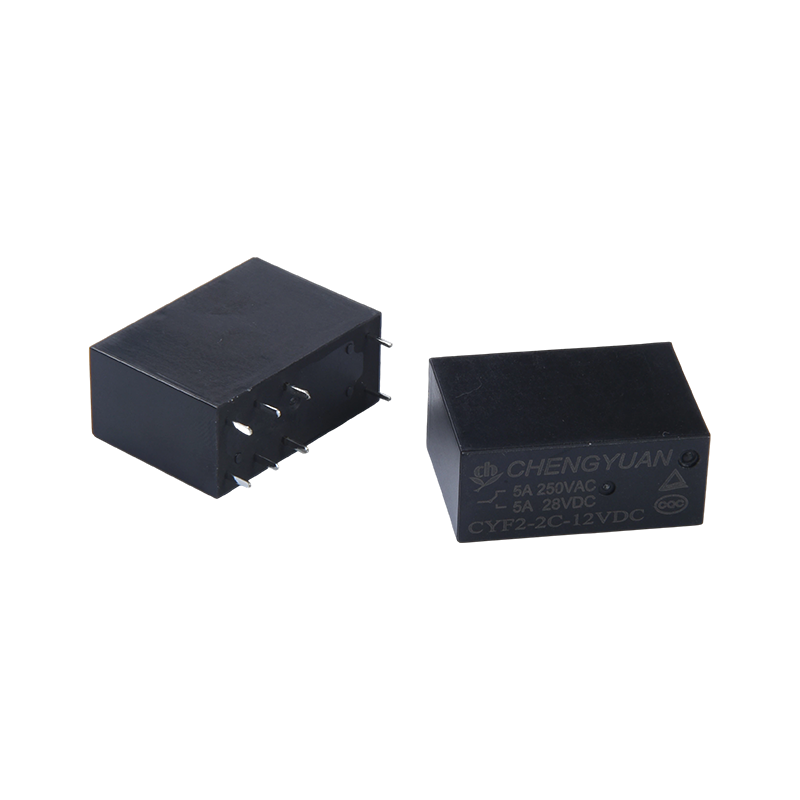

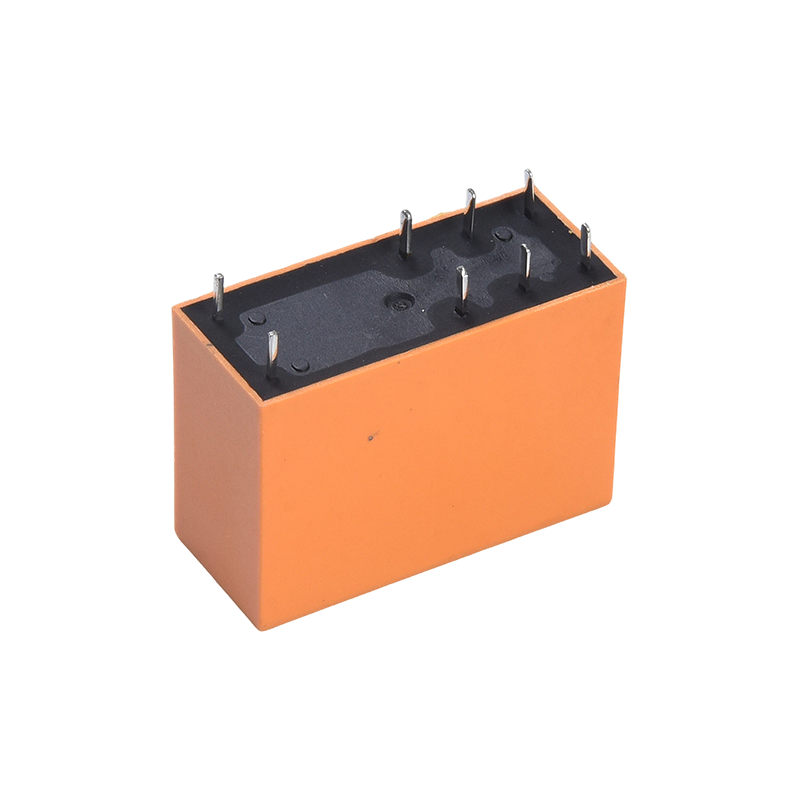

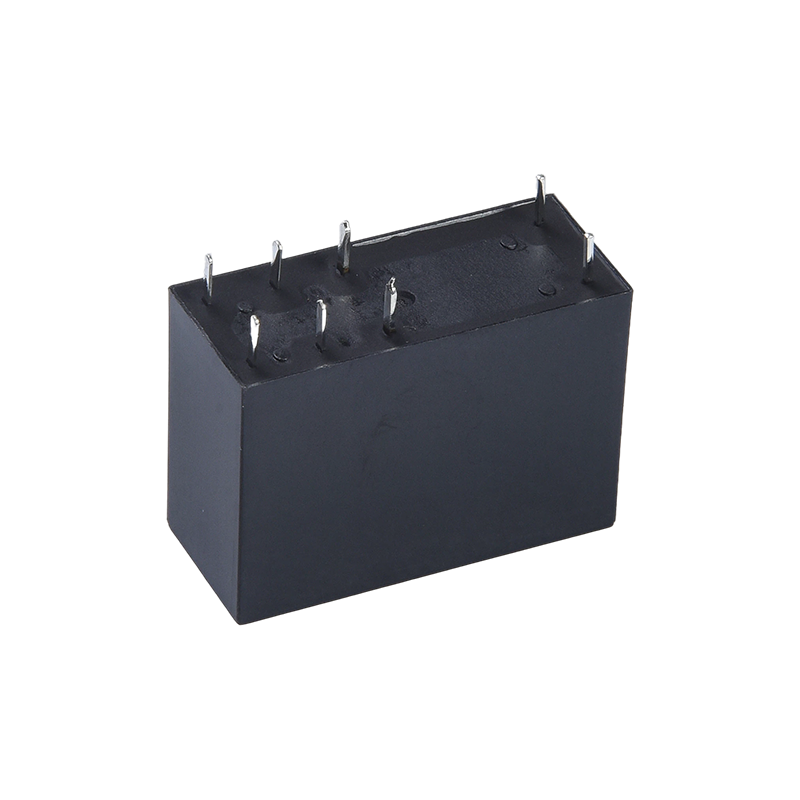

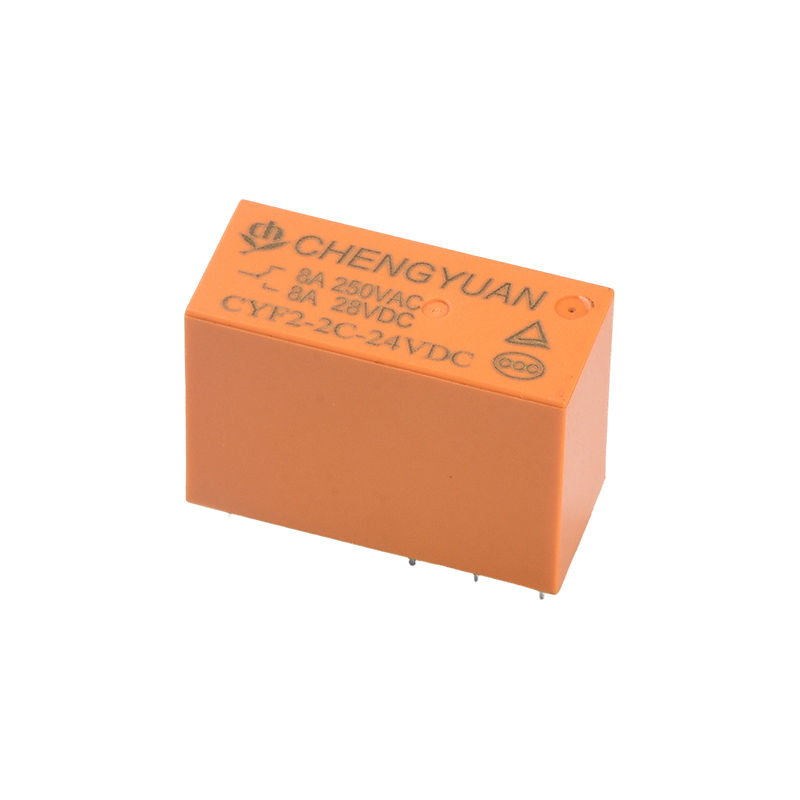

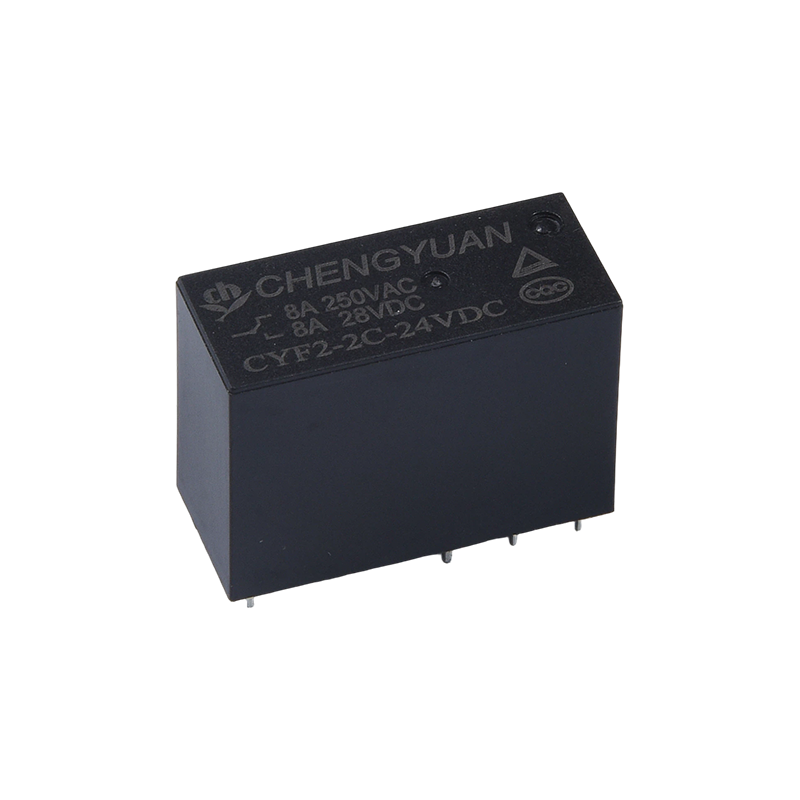

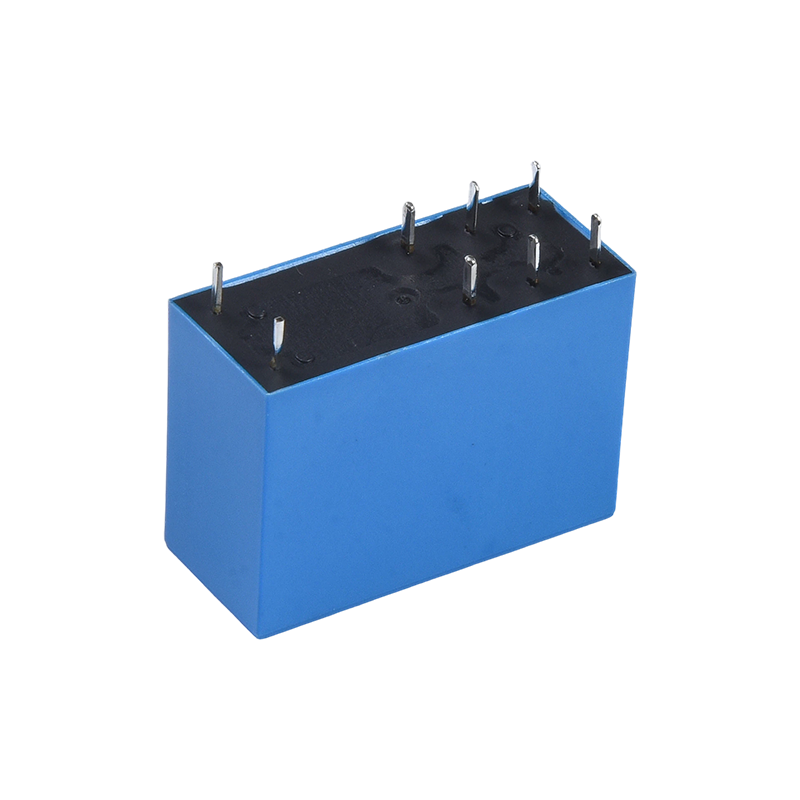

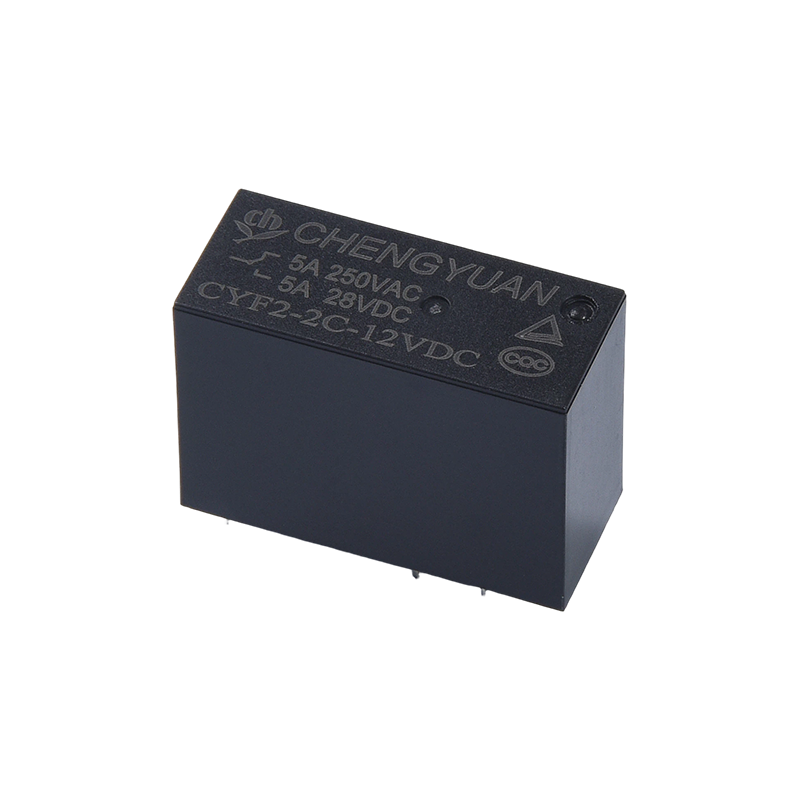

বৈশিষ্ট্য:
উচ্চ লোড অভিযোজন: 17 amp কন্টাক্ট সুইচিং ক্ষমতা, একাধিক লোড স্পেসিফিকেশন কভার করে (5A/8A এর 2 সেট, 10A/12A/16A এর 1 সেট), বিভিন্ন পাওয়ার সার্কিটের প্রয়োজনীয়তার জন্য উপযুক্ত;
DPDT স্ট্রাকচার: ডাবল-পোল ডাবল-থ্রো ডিজাইন দুটি সেট সার্কিটের একযোগে/স্বতন্ত্র স্যুইচিং, কন্ট্রোল ফাংশন প্রসারিত করতে এবং উপাদানের সংখ্যা কমানোর অনুমতি দেয়।
উচ্চ ভোল্টেজ প্রতিরোধী নিরোধক: 5000 ভোল্ট কয়েল এবং পরিচিতির মধ্যে ভোল্টেজ সহ্য করে, চমৎকার নিরোধক কর্মক্ষমতা, সার্কিট ভাঙ্গনের ঝুঁকি হ্রাস করে;
ওয়াইড ভোল্টেজ সামঞ্জস্য: 3VDC-48VDC কয়েল ভোল্টেজ পরিসীমা, অতিরিক্ত ভোল্টেজ রূপান্তর উপাদানগুলির প্রয়োজন ছাড়াই বিভিন্ন নিয়ন্ত্রণ সার্কিটের সাথে সরাসরি সামঞ্জস্যপূর্ণ;
কমপ্যাক্ট ইনস্টলেশন: ছোট আকার, 8-পিন গঠন, উচ্চ-ঘনত্বের PCB বিন্যাসের জন্য উপযুক্ত, অভ্যন্তরীণ সরঞ্জাম স্থান সংরক্ষণ;
প্রামাণিক শংসাপত্র: TUV এবং CQC দ্বারা প্রত্যয়িত, আন্তর্জাতিক এবং দেশীয় নিরাপত্তা মান পূরণ করে, একাধিক আঞ্চলিক বাজারের জন্য উপযুক্ত।
স্থিতিশীল অপারেশন: ইলেক্ট্রোম্যাগনেটিক নীতির উপর ভিত্তি করে নির্ভরযোগ্য সুইচিং নিয়ন্ত্রণ, স্থিতিশীল যোগাযোগ প্রতিরোধ, দ্রুত প্রতিক্রিয়া, কম-পাওয়ার পরিবেশে ক্রমাগত অপারেশনের জন্য উপযুক্ত।
সুবিধাজনক সমাবেশ: নিয়মিত 8-পিন কাঠামো স্বয়ংক্রিয় সোল্ডারিং, উত্পাদন দক্ষতা উন্নত করে এবং সমাবেশের ত্রুটিগুলি হ্রাস করে। প্রযোজ্য
পরিস্থিতি:
শিল্প ক্ষেত্র: শিল্প অটোমেশন সরঞ্জাম, পিএলসি নিয়ন্ত্রণ ব্যবস্থা এবং মেশিন টুল বৈদ্যুতিক সিস্টেমের জন্য সিগন্যাল স্যুইচিং এবং পাওয়ার নিয়ন্ত্রণ;
পাওয়ার সাপ্লাই সুরক্ষা: ইউপিএস নিরবচ্ছিন্ন পাওয়ার সাপ্লাই সিস্টেমের জন্য সার্কিট পরিবর্তন করা, একটি অবিচ্ছিন্ন বিদ্যুৎ সরবরাহ নিশ্চিত করা;
গৃহস্থালীর যন্ত্রপাতি: বড় গৃহস্থালীর যন্ত্রপাতি যেমন ওয়াশিং মেশিন, রেফ্রিজারেটর এবং এয়ার কন্ডিশনারগুলির জন্য নিয়ন্ত্রণ সার্কিট, লোড স্যুইচিং এবং মোড নির্বাচন সক্ষম করে;
অডিও-ভিজ্যুয়াল এবং নিরাপত্তা: অডিও সরঞ্জামের জন্য সিগন্যাল স্যুইচিং, এবং নিরাপত্তা অ্যালার্ম সিস্টেমের জন্য সার্কিট নিয়ন্ত্রণ;
অন্যান্য ইলেকট্রনিক ডিভাইস: টেলিভিশনের জন্য কন্ট্রোল সার্কিট (টিভি), এবং ছোট ইলেকট্রনিক যন্ত্রের জন্য পাওয়ার ম্যানেজমেন্ট মডিউল।
যোগাযোগের ডেটা
| টাইপ | CYF2 |
| যোগাযোগের উপাদান | রৌপ্য খাদ |
| যোগাযোগ প্রতিরোধ | 100mΩ সর্বোচ্চ (1A 16VDC এ) |
| রেট করা লোড (প্রতিরোধী লোড) | 5A/8A 250VAC |
| সর্বোচ্চ বর্তমান পরিবর্তন করা | 8A |
| সর্বোচ্চ সুইচিং ভোল্টেজ | 277VAC |
| সর্বোচ্চ স্যুইচিং পাওয়ার | 2216VA |
| মিন. সুইচিং লোড | 6V 1A |
| বৈশিষ্ট্য |
| কাজ করার সময় (রেটেড কয়েল ভোল্টেজে) | 15ms সর্বোচ্চ (কোন ডায়োড নেই) |
| মুক্তির সময় | 5ms সর্বোচ্চ (কোন ডায়োড নেই) |
| অন্তরণ প্রতিরোধের | ন্যূনতম 1000MΩ (500VDC এ) |
| অস্তরক শক্তি | খোলা পরিচিতিগুলির মধ্যে: 1000VAC, 1 মিনিটের জন্য 50/60Hz |
| কয়েল এবং যোগাযোগের মধ্যে: 5000VAC, 1 মিনিটের জন্য 50/60Hz |
| কম্পন প্রতিরোধের | ধ্বংসাত্মক | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| কার্যকরী | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| শক প্রতিরোধের | কার্যকরী | 10G মিনিট |
| ধ্বংসাত্মক | 10G মিনিট |
| সহনশীলতা | যান্ত্রিক সহনশীলতা （10800ops./h) | 10000000 ops. (ঘরের তাপমাত্রায়) |
| বৈদ্যুতিক সহনশীলতা (360ops./h) | 100000 অপ্স। (ঘরের তাপমাত্রায়) |
| পরিবেষ্টিত তাপমাত্রা | -40℃~ 85℃(কোন ঘনীভবন নয়) |
| ওজন | প্রায় 14g |
কয়েল ডেটা (20℃ এ)
| নামমাত্র ভোল্টেজ (ভিডিসি) | নামমাত্র অপারেটিং বর্তমান ±10%(mA) | কুণ্ডলী প্রতিরোধ ±10%(Ω) | নামমাত্র operating ক্ষমতা | ভোল্টেজ পরিচালনা করুন (সর্বোচ্চ) | রিলিজ ভোল্টেজ (ন্যূনতম) | সর্বোচ্চ অনুমোদিত ভোল্টেজ |
| 3 | 240 | 12.5 | প্রায় 0.72W | নামমাত্র 75% ভোল্টেজ | 5% নামমাত্র ভোল্টেজ | নামমাত্র ভোল্টেজের 130% |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | প্রায় 0.54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
উপরে দেখানো ডেটা হল প্রাথমিক মান। কয়েলের অতিরিক্ত গরম হওয়া এড়াতে 10 মিনিটের বেশি কয়েলে সর্বাধিক অনুমোদিত ভোল্টেজ প্রয়োগ করবেন না।

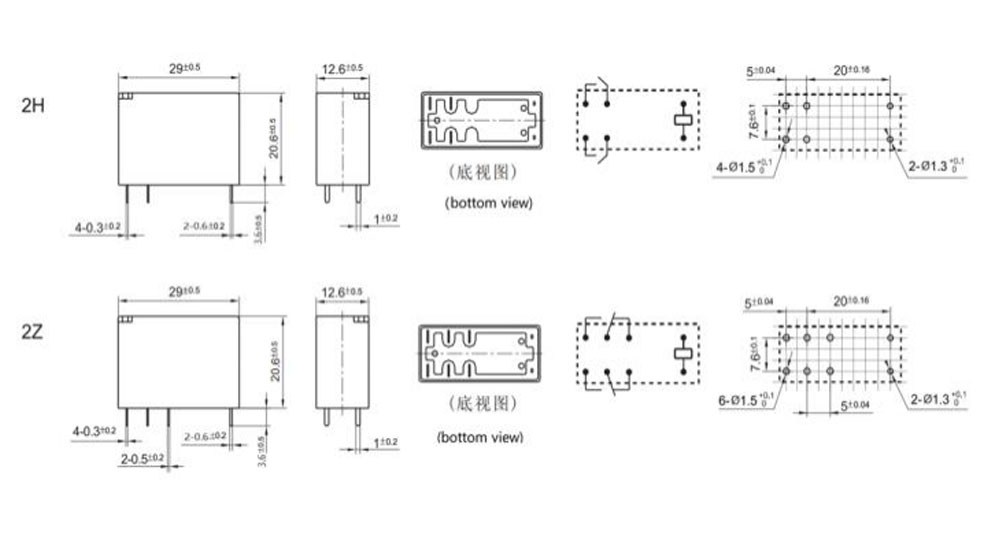

রূপরেখার মাত্রা, ওয়্যারিং ডায়াগ্রাম, PCB লেআউট (ইউনিট: মিমি)

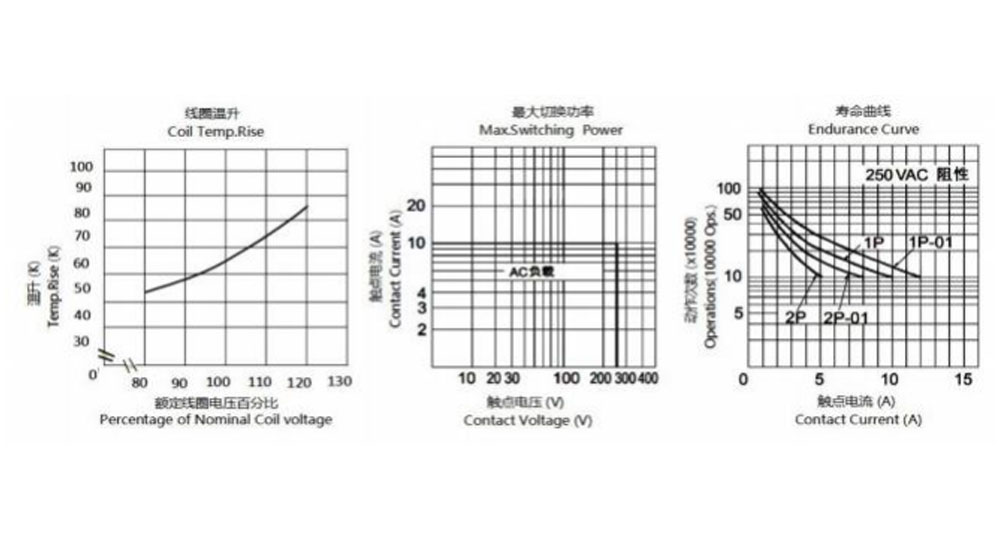

বৈশিষ্ট্যগত বক্ররেখা
অর্ডার করা তথ্য
CYF2 H - 2 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1: প্রকার: CYF2
2: তার 8A Nil -5A
3: খুঁটির সংখ্যা: 2-2 পোল
4: যোগাযোগের ব্যবস্থা: C Fom C ; H থেকে A; B থেকে B
5: নামমাত্র ভোল্টেজ: 3,5,6,9,12,18,24,48VDC
6: ঘের রঙ: T -স্বচ্ছ, H-কালো, L-নীল
7: কয়েল Pwor: D-0.72W L-0.54W
8: প্রতিরক্ষামূলক নির্মাণ: এস-ফ্লাক্স প্রুফড,
SH-সিল করা টাইপ ধোয়া যায়
9: বিশেষ প্যারামিটার: Nil-Standard টাইপ
চিঠি বা নম্বর-বিশেষ প্রয়োজন
H2S, SO2, NO2, ধুলো ইত্যাদির মতো দূষণকারীর সাথে ফ্লাক্স-প্রুফ রিলে পরিবেশে ব্যবহার করা যাবে না।
পিসিবি-তে ফ্লাক্স-প্রুফ রিলে একত্রিত হওয়ার পরে জল পরিষ্কার বা পৃষ্ঠ প্রক্রিয়াকরণের পরামর্শ দেওয়া হয় না।
দাবিত্যাগ: স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য। নির্দিষ্টকরণ পূর্ব বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে।
আমরা প্রতিটি সম্ভাব্য অ্যাপ্লিকেশনের জন্য সমস্ত কর্মক্ষমতা এবং সমস্ত প্যারামিটার মূল্যায়ন করতে পারিনি। এইভাবে, ব্যবহারকারীদের বেছে নেওয়ার জন্য সঠিক অবস্থানে থাকা উচিত
তাদের নিজস্ব অ্যাপ্লিকেশনের জন্য উপযুক্ত পণ্য। সিল করা রিলেগুলির জন্য, ইনস্টলেশন এবং পরিষ্কার করার পরে, অনুগ্রহ করে ব্যবহার করার আগে বায়ুচলাচল ছিদ্রটি খুলুন। যদি কোনো কোয়েরি থাকে, তাহলে প্রযুক্তিগত পরিষেবার জন্য চেংইয়ুয়ানের সাথে যোগাযোগ করুন। যাইহোক, কোন পণ্যটি ব্যবহার করা হবে তা নির্ধারণ করা ব্যবহারকারীর দায়িত্ব।
