ফার্নেস কন্টাক্টর গাইড: কয়েল ভোল্টেজ, যোগাযোগ রেটিং, টেস্টিং এবং প্রতিস্থাপন

বছরের সবচেয়ে ঠান্ডা সকালে একটি নো-হিট কল সাধারণত একই উপাদানে শেষ হয়। থার্মোস্ট্যাট কল করছে, কন্ট্রোল বোর্ড 24 টি VAC পাঠাচ্ছে, ট্রান্সফরমার চেক আউট করছে এবং গরম করার উপাদানগুলি এখনও ঠান্ডা। ফার্নেস কন্টাক্টর হল সেই অংশ যা তার কাজ করা বন্ধ করে দিয়েছে।

একটি ফার্নেস কন্টাক্টর হল একটি ভারী-শুল্ক বৈদ্যুতিকভাবে চালিত সুইচ। একটি লো-ভোল্টেজ কয়েল, প্রায় সবসময় আবাসিক সরঞ্জামগুলিতে 24 VAC, লাইন-ভোল্টেজের পরিচিতিগুলিকে টেনে নেয় যা গরম করার উপাদান বা একটি ব্লোয়ার মোটরের সম্পূর্ণ কারেন্ট বহন করে। তিনটি সংখ্যা সঠিক অংশকে সংজ্ঞায়িত করে: কয়েল ভোল্টেজ, প্রয়োগকৃত ভোল্টেজে যোগাযোগ বর্তমান রেটিং এবং মেরু কনফিগারেশন। তিনটিই মেলে এবং কন্টাক্টর বছরের পর বছর গরমের মৌসুমে চলে। একটি মিস এবং ফলাফল ঢালাই পরিচিতি, একটি বকবক কুণ্ডলী, বা একই নো-তাপ কল পরবর্তী শীতকালে.

একটি ফার্নেস কন্টাক্টর সার্কিটে কী করে

লো-ভোল্টেজ কন্ট্রোল ওয়্যারিংকে লাইন ভোল্টেজ থেকে দূরে রাখতে কন্টাক্টর বিদ্যমান। থার্মোস্ট্যাট এবং কন্ট্রোল বোর্ড 24 VAC-তে কাজ করে, যা পাতলা থার্মোস্ট্যাট তারের মাধ্যমে নিরাপদ। গরম করার উপাদান, ব্লোয়ার মোটর এবং কম্প্রেসারগুলি 120, 208, 240, বা 277 VAC-তে কাজ করে এবং দশটি amps আঁকতে পারে। যোগাযোগকারী সেই সীমানায় বসে। এর কয়েলটি কন্ট্রোল সার্কিটে তারযুক্ত, এর পরিচিতিগুলি লাইন সার্কিটে তারযুক্ত এবং দুটি কখনই বৈদ্যুতিকভাবে স্পর্শ করে না।

অংশটি কোথায় থাকে তা সরঞ্জামের উপর নির্ভর করে:

• বৈদ্যুতিক চুল্লি এবং এয়ার হ্যান্ডলার: কন্টাক্টর গরম করার উপাদানগুলির ব্যাঙ্কে স্যুইচ করে, প্রায়শই সিকোয়েন্সারের পাশাপাশি কাজ করে যা উপাদানগুলিকে কয়েক সেকেন্ডের বেশি সময় ধরে রাখে।
• গ্যাস ফার্নেস: বোর্ড হিট এক্সচেঞ্জার যথেষ্ট গরম হওয়ার সিদ্ধান্ত নেওয়ার পরে একটি কন্টাক্টর বা ফ্যান রিলে লাইন ভোল্টেজে ব্লোয়ার মোটরকে সুইচ করে।
• প্যাকেজ করা ইউনিট এবং বহিরঙ্গন বিভাগ: কন্টাক্টর কম্প্রেসার এবং কনডেনসার ফ্যানকে একত্রে সুইচ করে, যে কারণে এর রেটিং লক করা রটার এম্পের পাশাপাশি চলমান amps-এ উদ্ধৃত করা হয়।

চুল্লি নিয়ন্ত্রণ বোর্ডের ছোট রিলে থেকে কন্টাক্টরকে আলাদা করা মূল্যবান। বোর্ড রিলে গ্যাস ভালভ, ইন্ডুসার বা হিউমিডিফায়ার সুইচ করে এবং একটি বা দুটি এম্প পরিচালনা করে। কন্টাক্টর ভারী লোড পরিচালনা করে এবং ডিউটির পার্থক্যটি তার লেবেলে মুদ্রিত প্রতিটি রেটিং চালায়।

আপনি নির্দিষ্ট বা প্রতিস্থাপন করার আগে যে সংখ্যাগুলি গুরুত্বপূর্ণ

কয়েল ভোল্টেজ প্রথমে আসে। একটি 24 VAC কয়েল একটি 120 VAC সার্কিটে নির্ভরযোগ্যভাবে টানবে না এবং একটি 24 VAC সার্কিটে একটি 240 VAC কয়েল সরবে না। বেশিরভাগ আবাসিক ফার্নেস ট্রান্সফরমার হল 24 VAC এবং 40 VA রেট করা হয়েছে, একটি কন্টাক্টর কয়েল এবং একটি গ্যাস ভালভ এবং একটি বোর্ডের জন্য যথেষ্ট। কয়েলগুলি কিছুটা ঝিমঝিম সহ্য করে, কিন্তু যখন ট্রান্সফরমার দুর্বল হয় বা থার্মোস্ট্যাট তারের আকার ছোট হয়, তখন কন্টাক্টর পরিষ্কারভাবে বন্ধ হওয়ার পরিবর্তে বকবক করে, এবং বকবক অন্য যেকোনো কিছুর চেয়ে দ্রুত একটি কয়েল পোড়ায়।

যোগাযোগ রেটিং দ্বিতীয় আসে এবং দুটি অংশ আছে. প্রতিরোধী রেটিং, প্রায়শই 25, 30, বা 40 A 240 থেকে 277 VAC, গরম করার উপাদান ব্যাঙ্কগুলিকে কভার করে। মোটর রেটিং সম্পূর্ণ লোড amps এবং লক করা রটার amps হিসাবে উদ্ধৃত করা হয়, এবং একটি সংকোচকারী পরিচিতিতে বসে যখন এটি গুরুত্বপূর্ণ। একটি 40 A প্রতিরোধী যোগাযোগকারী স্বয়ংক্রিয়ভাবে একটি 40 A সংকোচকারী যোগাযোগকারী নয়।

তারপর যান্ত্রিক বিবরণ আসা:

• পোল কনফিগারেশন: এক পায়ের জন্য একক মেরু, 240 VAC একক ফেজের জন্য দুটি মেরু, তিন ফেজের জন্য তিনটি মেরু।
• টার্মিনালের ধরন: স্ক্রু টার্মিনাল, কোয়ার্টার ইঞ্চি দ্রুত সংযোগ, বা বক্স লগ।
• মাউন্টিং পদচিহ্ন, বন্ধনী শৈলী এবং কয়েল টার্মিনালের অবস্থান।

যখন লোড ছোট হয়, কিছু সরঞ্জাম একটি পৃথক প্যানেল কন্টাক্টরের পরিবর্তে নিয়ন্ত্রণ বোর্ডে সোল্ডার করা পাওয়ার রিলে ব্যবহার করে। একটি অংশ যেমন CYF3 SPST PCB রিলে, 250 VAC-তে 16 A রেট দেওয়া, অনবোর্ড সুইচিং কভার করে যেখানে একটি সম্পূর্ণ কন্টাক্টর বড় হবে।

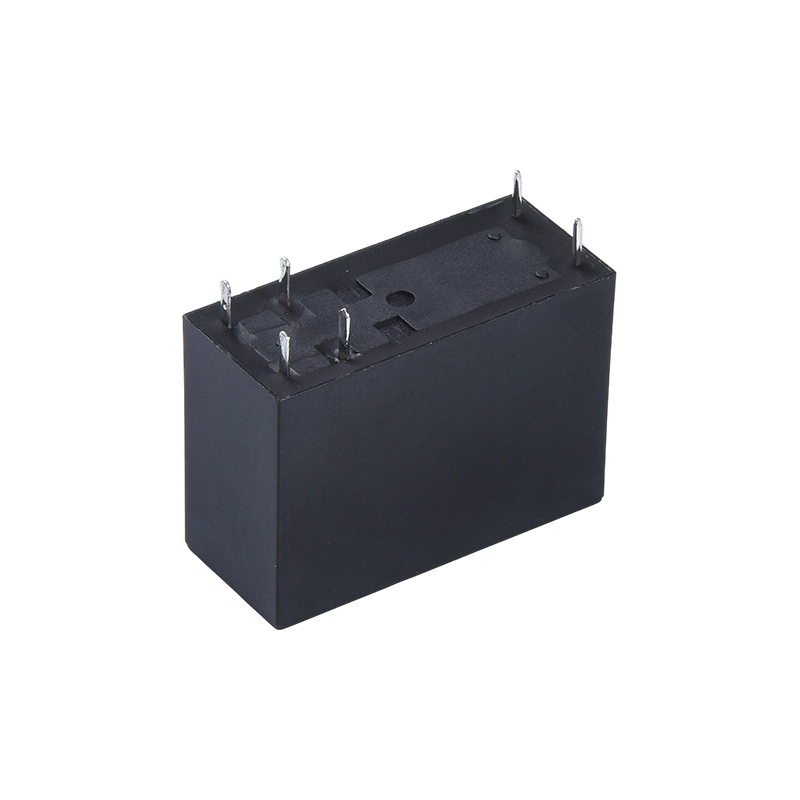

অনবোর্ড সুইচিংয়ের জন্য CYF3 PCB রিলে কন্ট্রোল-বোর্ড স্যুইচিংয়ের জন্য একটি কমপ্যাক্ট 16 A 250 VAC PCB রিলে যেখানে একটি পৃথক প্যানেল কন্টাক্টর বড় হবে; উচ্চ কুণ্ডলী-যোগাযোগ বিচ্ছিন্নতা কমপ্যাক্ট সরঞ্জাম সমর্থন করে। পণ্য দেখুন →

লক্ষণ যা আপনাকে বলে যে যোগাযোগকারী ব্যর্থ হচ্ছে

একটি যোগাযোগকারী খুব কমই সতর্কতা ছাড়া ব্যর্থ হয়। ব্যর্থতার প্যাটার্ন সাধারণত সঠিক অংশটি নির্দেশ করে যেটি হাল ছেড়ে দিয়েছে।

• ব্লোয়ার চলার সাথে কোন তাপ নেই: কয়েল খোলা আছে, বা বোর্ড এটিতে 24 VAC সরবরাহ করছে না। অংশ নিন্দা করার আগে কুণ্ডলী এ ভোল্টেজ পরীক্ষা করুন.
• বকবক করা বা গুনগুন করা: কয়েলটি আর্মেচার ধরে রাখার জন্য পর্যাপ্ত ভোল্টেজ পাচ্ছে না, প্রায়শই একটি দুর্বল ট্রান্সফরমার বা একটি ক্ষয়প্রাপ্ত সংযোগ।
• তাপ যে বন্ধ হবে না: পরিচিতি বন্ধ ঢালাই করা হয়েছে. উচ্চ সীমার সুইচই একমাত্র জিনিস যা উপাদানগুলিকে থামিয়ে দেয় এবং কন্টাক্টর প্রতিস্থাপন না হওয়া পর্যন্ত এটি বারবার ট্রিপ করবে।
• পোড়া গন্ধ বা একটি বিবর্ণ কুণ্ডলী: কুণ্ডলী নিরোধক ব্যর্থ হয়েছে, সাধারণত দীর্ঘ সময় বকবক করার পরে বা একটি ছোট নিয়ন্ত্রণ সার্কিটের পরে।
• পিট করা বা কালো পরিচিতি: কন্টাক্টর এখনও বন্ধ, কিন্তু বন্ধ পরিচিতি জুড়ে প্রতিরোধ বেড়েছে, টার্মিনালগুলিতে তাপ তৈরি হয় এবং কাজটি যন্ত্রাংশ অদলবদলের পরিবর্তে তারের মেরামতে পরিণত হয়।

একটি এনার্জাইজড ভোল্টেজ ড্রপ টেস্ট এটি ব্যয়বহুল হওয়ার আগে শেষ কেসটি ক্যাচ করে। কন্টাক্টর বন্ধ এবং লোড চলমান থাকার সাথে, প্রতিটি পোলের লাইন টার্মিনাল জুড়ে পরিমাপ করুন। যোগাযোগের একটি সুস্থ সেট একটি ভোল্টের মাত্র একটি ভগ্নাংশ ড্রপ করে। একবার রিডিং রেটেড কারেন্টে মোটামুটি অর্ধেক ভোল্টের উপরে উঠে গেলে, পিটিং ভালভাবে চলছে এবং অংশটি পরবর্তী সার্ভিস ভিজিটের অন্তর্গত, পরবর্তী ব্রেকডাউন নয়।

ছয় ধাপে একটি ফার্নেস কন্টাক্টর পরীক্ষা করা হচ্ছে

মাল্টিমিটার দিয়ে পরীক্ষা করতে প্রায় পনের মিনিট সময় লাগে।

1. ফার্নেস সংযোগ বিচ্ছিন্ন এবং ব্রেকারে পাওয়ার বন্ধ করুন, তারপর লাইন টার্মিনালগুলিতে একটি মিটার দিয়ে যাচাই করুন।
2. কোনো তার অপসারণের আগে টার্মিনাল লেআউটের ছবি তুলুন।
3. কয়েল লিড সংযোগ বিচ্ছিন্ন করুন এবং কয়েল প্রতিরোধের পরিমাপ করুন। নেমপ্লেট মান বা একটি পরিচিত ভাল ইউনিটের সাথে তুলনা করুন। একটি খোলা পড়া মানে একটি ব্যর্থ কুণ্ডলী।
4. একটি পরিচিত ভাল ট্রান্সফরমার থেকে সরাসরি কয়েলে 24 VAC প্রয়োগ করুন। একটি দৃঢ় একক ক্লিক মানে চৌম্বকীয় সার্কিট কাজ করে। গুঞ্জন বা নীরবতা একটি কয়েল বা যান্ত্রিক ত্রুটি নির্দেশ করে।
5. কয়েল ডি-এনার্জাইজ করে, প্রতিটি মেরু জুড়ে ধারাবাহিকতা পরীক্ষা করুন। এটা খোলা পড়া উচিত. কয়েলটিকে শক্তি দিন এবং নিশ্চিত করুন যে প্রতিটি মেরু পাঠ বন্ধ হয়ে গেছে।
6. সবকিছু পুনরায় সংযোগ করুন, শক্তি পুনরুদ্ধার করুন, এবং লোডের অধীনে বন্ধ পরিচিতি জুড়ে ভোল্টেজ ড্রপ পরিমাপ করুন। এই ধাপটি প্রায়শই এড়িয়ে যাওয়া হয় এবং এটি একটি পুনরাবৃত্তি কলের পূর্বাভাস দেয়।

সার্কিট ডাউনগ্রেড না করে একটি প্রতিস্থাপন নির্বাচন করা

সবচেয়ে নিরাপদ প্রতিস্থাপন কয়েল ভোল্টেজের মূলের সাথে মেলে, প্রয়োগকৃত ভোল্টেজে যোগাযোগের রেটিং, মেরু গণনা এবং মাউন্টিং। সবচেয়ে সাধারণ ভুল হল একটি অংশ ফিট করা কারণ বন্ধনী এবং টার্মিনালগুলি লাইন আপ করার সময় যোগাযোগের রেটিং আসলটির চেয়ে কম। একটি 40 A অংশের জায়গায় একটি 30 A কন্টাক্টর একটি হালকা দিনে কাজ করবে এবং প্রথম ঠান্ডা সকালে যখন প্রতিটি উপাদান ব্যাঙ্ক একবারে সক্রিয় হবে তখন তার পরিচিতিগুলিকে ঢালাই করবে।

দুটি অভ্যাস কলব্যাক প্রতিরোধ করে:

• প্রকৃত লোড যাচাই করুন, শুধু পুরানো লেবেল নয়। যদি একটি ব্লোয়ার মোটর বা কম্প্রেসার একটি ভিন্ন মডেল দ্বারা প্রতিস্থাপিত হয়, তাহলে সম্পূর্ণ লোড amps পরিবর্তিত হতে পারে।
• থার্মোস্ট্যাট কল করার সময় টার্মিনালগুলিতে কয়েল ভোল্টেজ পরীক্ষা করুন। 24 VAC-এর নিচে ভালোভাবে পড়া মানে কন্টাক্টর মূল কারণ নয়, এবং ট্রান্সফরমার বা কন্ট্রোল ওয়্যারিং এর দিকে প্রথমে মনোযোগ দেওয়া প্রয়োজন।

হিটিং এবং কম্প্রেসার সার্কিটগুলিতে উচ্চ কারেন্ট স্যুইচিং প্রায়শই উদার যোগাযোগের ব্যবধান এবং একটি কুণ্ডলী যা কম ভোল্টেজে দৃঢ়ভাবে ধারণ করে একটি রুক্ষ একক মেরু পাওয়ার রিলেতে নেমে আসে। একটি অংশ যেমন CYT90 উচ্চ বর্তমান SPST রিলে, 30 A থেকে 40 A রেটিং, ঠিক এই শ্রেণীর লোডের জন্য তৈরি করা হয়েছে।

ভারী স্যুইচিংয়ের জন্য CYT90 উচ্চ কারেন্ট রিলে একটি কমপ্যাক্ট 30A/40A পাওয়ার রিলে সিলভার অ্যালয় কন্টাক্ট, একাধিক মাউন্টিং অপশন এবং অ্যাপ্লায়েন্স, হিটার এবং ইন্ডাস্ট্রিয়াল কন্ট্রোল ইকুইপমেন্টের জন্য হাই-কারেন্ট স্যুইচিং। পণ্য দেখুন →

যেখানে একটি রিলে শেষ হয় এবং একটি কন্টাক্টর শুরু হয়

উভয়ের মধ্যে রেখাটি একটি কঠিন প্রযুক্তিগত সীমানার পরিবর্তে কর্তব্য এবং নির্মাণের বিষয়। কন্টাক্টরগুলি বৃহত্তর যোগাযোগের ফাঁক, ভারী স্প্রিংস এবং লাইন ওয়্যার গ্রহণকারী টার্মিনালগুলির সাথে নির্দিষ্ট উদ্দেশ্য পরিবর্তনের জন্য তৈরি করা হয়। নীচের নীতি যে কোনো হিসাবে একই সাধারণ উদ্দেশ্য ইলেক্ট্রোম্যাগনেটিক রিলে : একটি কুণ্ডলী একটি চৌম্বক ক্ষেত্র তৈরি করে যা একটি আর্মেচার টানে এবং পরিচিতিগুলিকে সরিয়ে দেয়। কি পরিবর্তন হয় বর্তমান, যোগাযোগ উপাদান, এবং চলন্ত অংশের যান্ত্রিক শক্তি.

প্যানেল নির্মাতারা সাধারণত দুটি স্তরে কাজ বিভক্ত করে। যোগাযোগকারী বা উচ্চ কারেন্ট রিলেতে পাওয়ার স্যুইচিং ঘটে। রেল মাউন্ট করা মডিউলে আইসোলেশন এবং ইন্টারপোজিং ঘটে, যেখানে একটি অংশ যেমন MCYF3 14F রেল রিলে মডিউল 16 A পরিচিতি একটি ফার্নেস কন্ট্রোল ক্যাবিনেট বা একটি বড় হিটিং প্যানেলে ফিট করে।

প্যানেল নির্মাতাদের জন্য MCYF3 14F রেল রিলে মডিউল একটি রেল-মাউন্ট করা 14F রিলে মডিউল 16 A পরিচিতি এবং 32টি চ্যানেল পর্যন্ত, কেন্দ্রীভূত নিয়ন্ত্রণ এবং চুল্লি বা হিটিং প্যানেলে ইন্টারপোজ করার জন্য উপযুক্ত। পণ্য দেখুন →

আপনি যখন ভলিউমে কিনবেন তখন প্রশ্ন করা উচিত

OEM এবং প্যানেল নির্মাতাদের জন্য, কন্টাক্টর বা রিলে একটি ছোট লাইন আইটেম যা ওয়ারেন্টি খরচের উপর বড় প্রভাব ফেলে। একটি অর্ডার দেওয়ার আগে তিনটি পয়েন্ট নিশ্চিত করা মূল্যবান।

• যোগাযোগের উপাদান এবং চক্র জীবন: সিলভার টিন অক্সাইড এবং সিলভার ক্যাডমিয়াম অক্সাইড প্রতিরোধী এবং প্রবর্তক লোডের অধীনে ভিন্নভাবে আচরণ করে। কোন উপাদান ব্যবহার করা হয় এবং কি চক্র গণনা রেট করা বর্তমান পরীক্ষা করা হয়েছে জিজ্ঞাসা করুন.
• কয়েলের ধারাবাহিকতা: পিকআপ এবং ড্রপআউট ভোল্টেজের ব্যাচ থেকে ব্যাচের বৈচিত্র্য ক্ষেত্রের মধ্যে বকবক হিসাবে দেখায়। সমাবেশের আগে কয়েলগুলি কীভাবে পরীক্ষা করা হয় তা জিজ্ঞাসা করুন।
• প্রোডাকশন ট্রেসেবিলিটি: তারিখ কোড, ইনকামিং ম্যাটেরিয়াল চেক, এবং লাইনের কন্টাক্ট রেজিস্ট্যান্স টেস্টিং শেষ।

সরবরাহকারী ব্যাকগ্রাউন্ড ডেটাশিটের মতোই গুরুত্বপূর্ণ। Ningbo Chengyuan Chuangke Electronics Co., Ltd., cyrelays.com এর মাধ্যমে কাজ করছে, 1996 সাল থেকে নিংবোতে রিলে এবং ইলেকট্রনিক যন্ত্রাংশ তৈরি করছে এবং নিজেকে ম্যাগনেটিক ল্যাচিং এবং স্ন্যাপফিট স্ট্রাকচার কভার করে ইউটিলিটি পেটেন্ট সহ উন্নয়ন, উৎপাদন এবং বিক্রয়কে একত্রিত করে প্রস্তুতকারক হিসাবে বর্ণনা করে। আরো বিস্তারিত পাওয়া যায় পৃষ্ঠা সম্পর্কে .

একটি ফার্নেস কন্টাক্টর হল তিনটি গুরুত্বপূর্ণ সংখ্যা সহ একটি সাধারণ অংশ। কয়েল ভোল্টেজ, প্রয়োগকৃত ভোল্টেজে যোগাযোগের রেটিং এবং মেরু কনফিগারেশন সিদ্ধান্ত নেয় যে এটি গরমের মরসুমে টিকে থাকবে নাকি সবচেয়ে ঠান্ডা সকালে ব্যর্থ হবে। সেই অধিকারগুলি পান, পুরানো লেবেলের পরিবর্তে আসল লোড যাচাই করুন এবং যোগাযোগকারী একটি পুনরাবৃত্ত পরিষেবা আইটেম হওয়া বন্ধ করে দেয়৷
