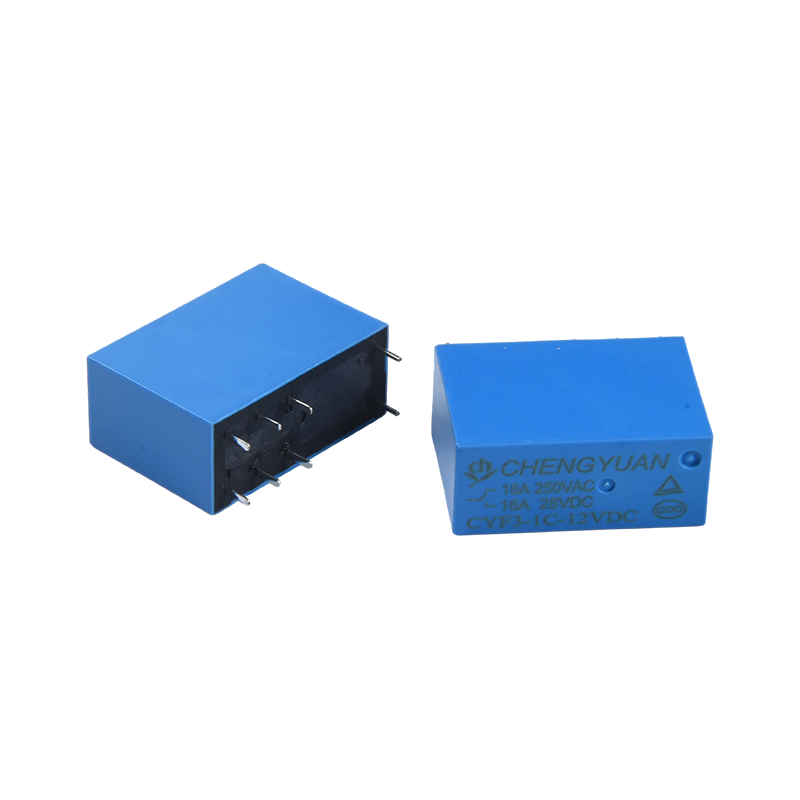

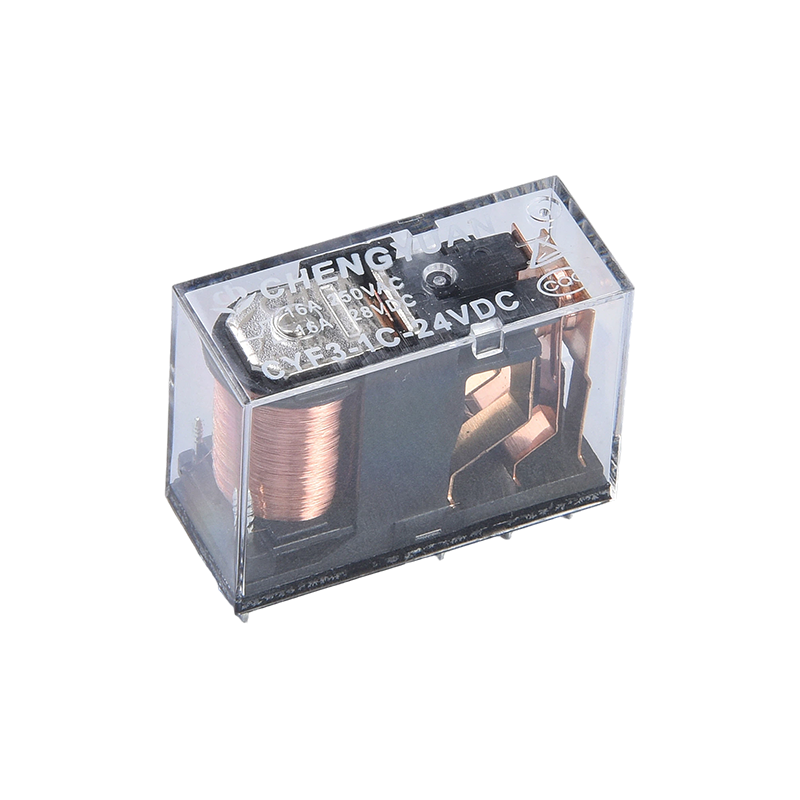

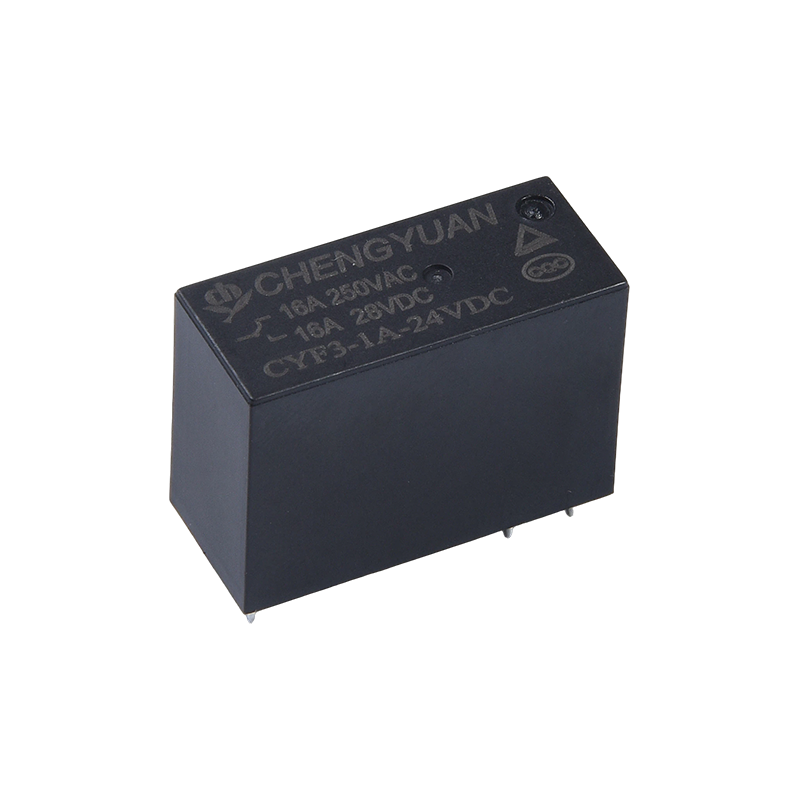

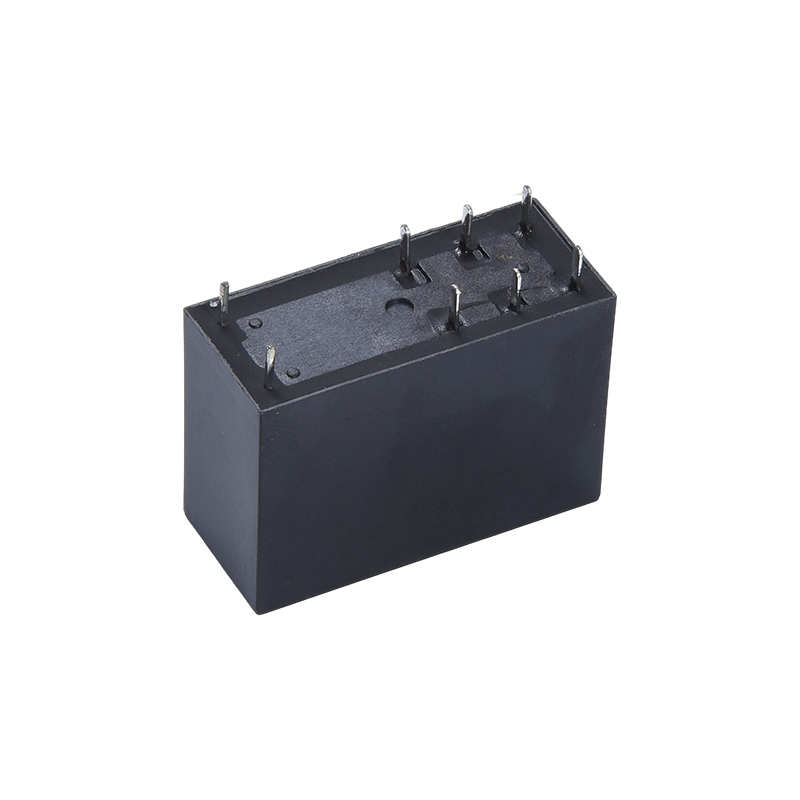

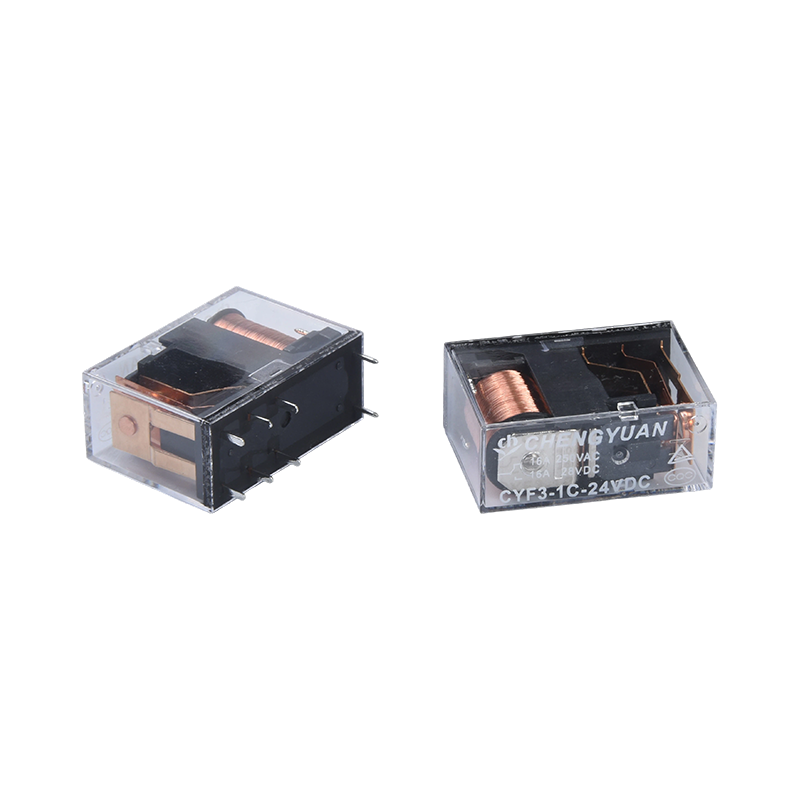

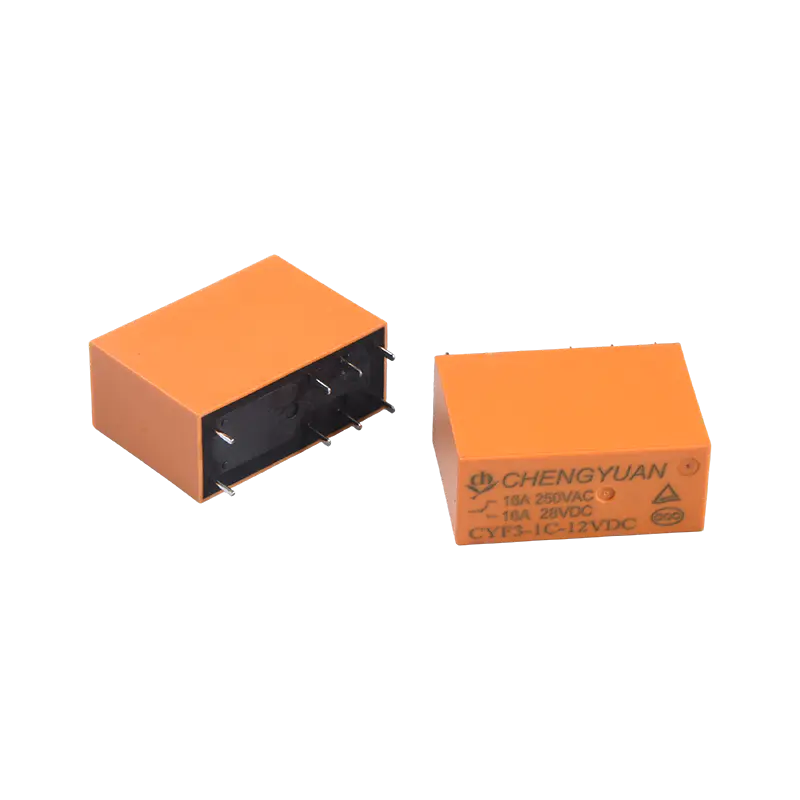

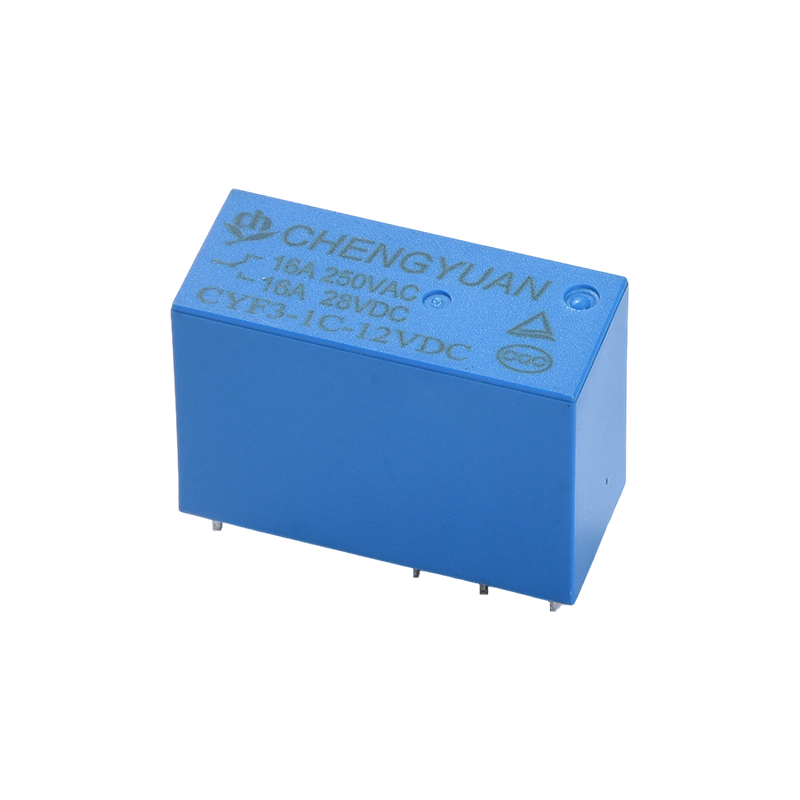

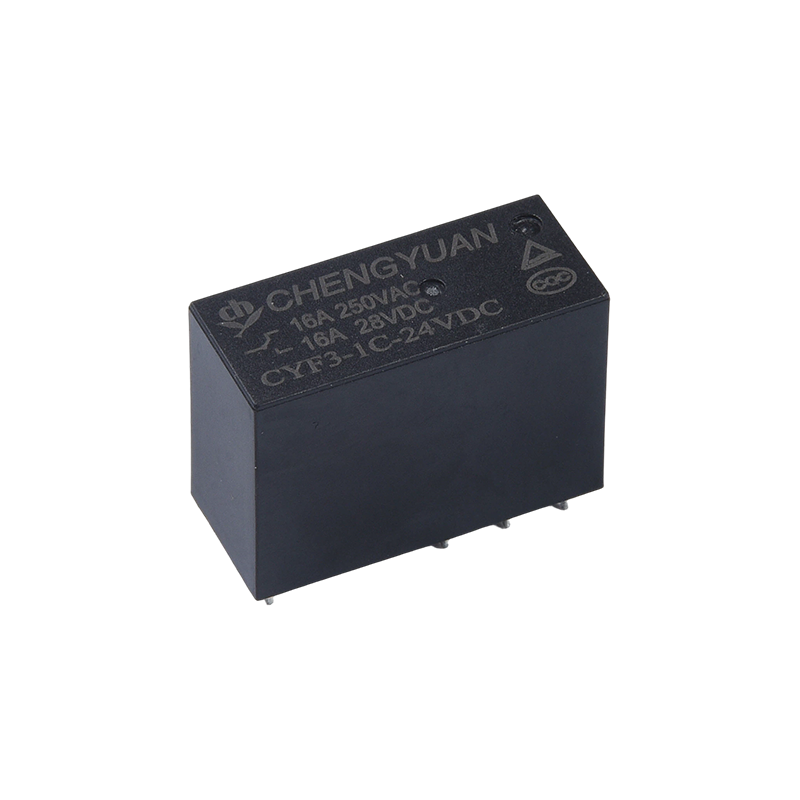

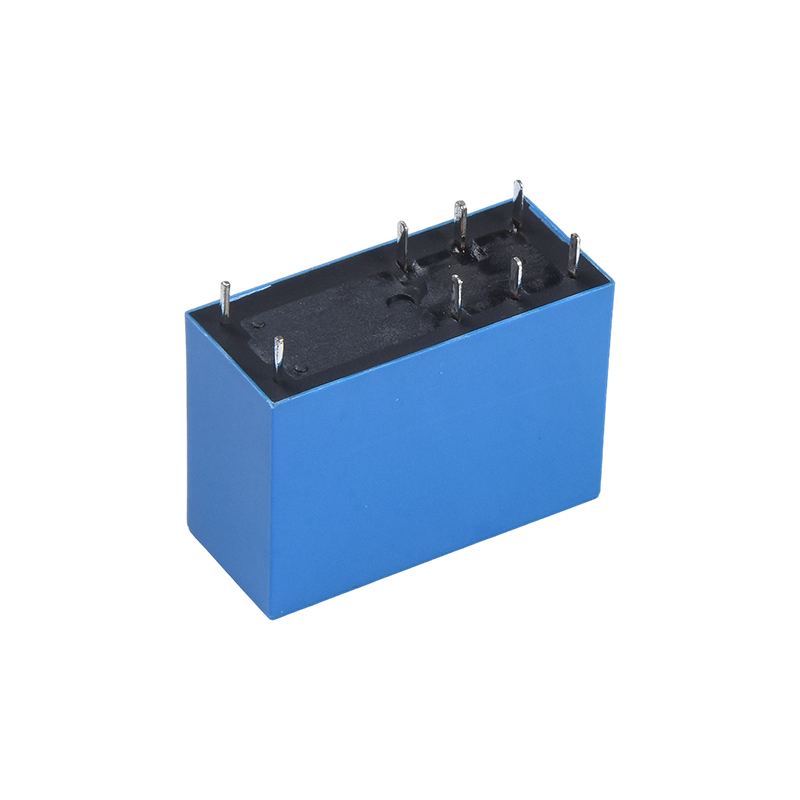

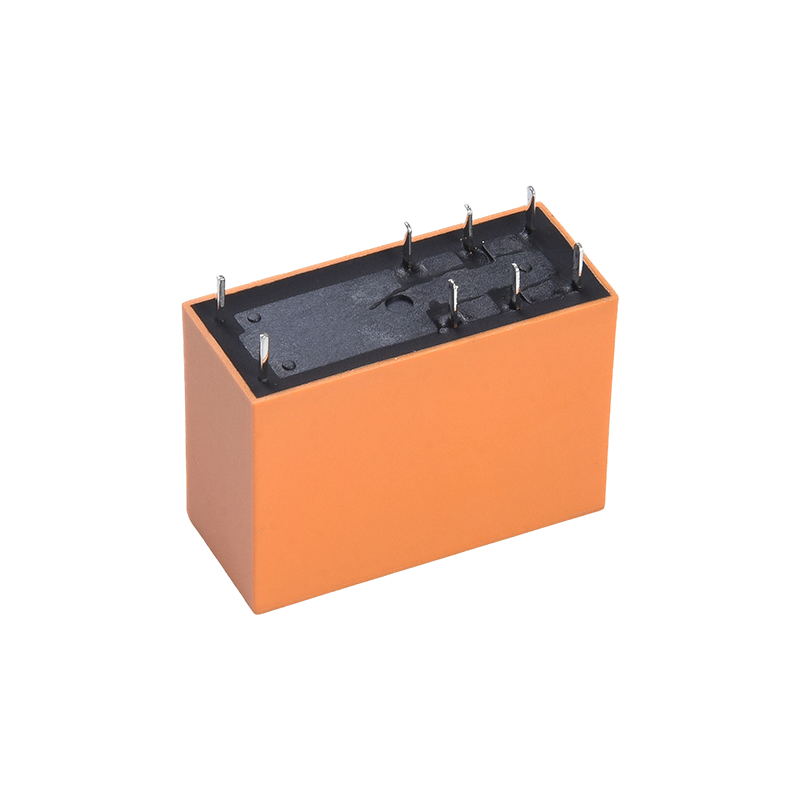

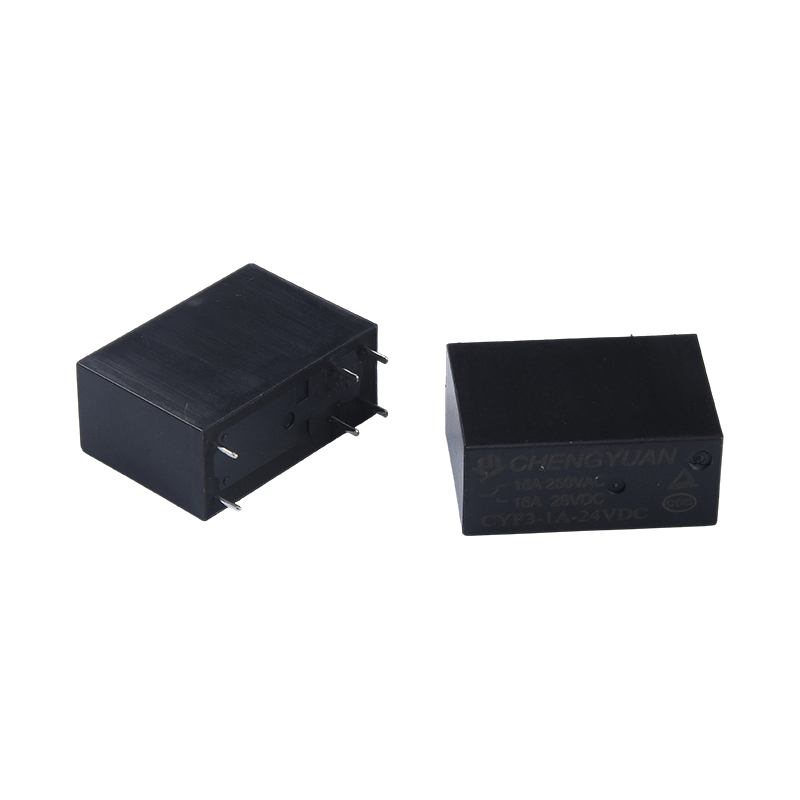

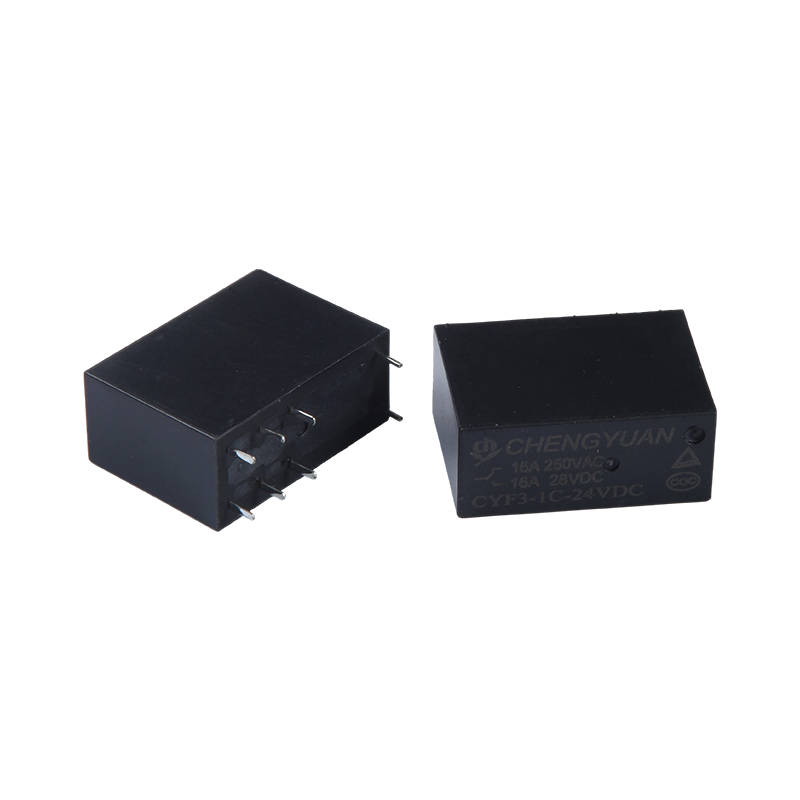

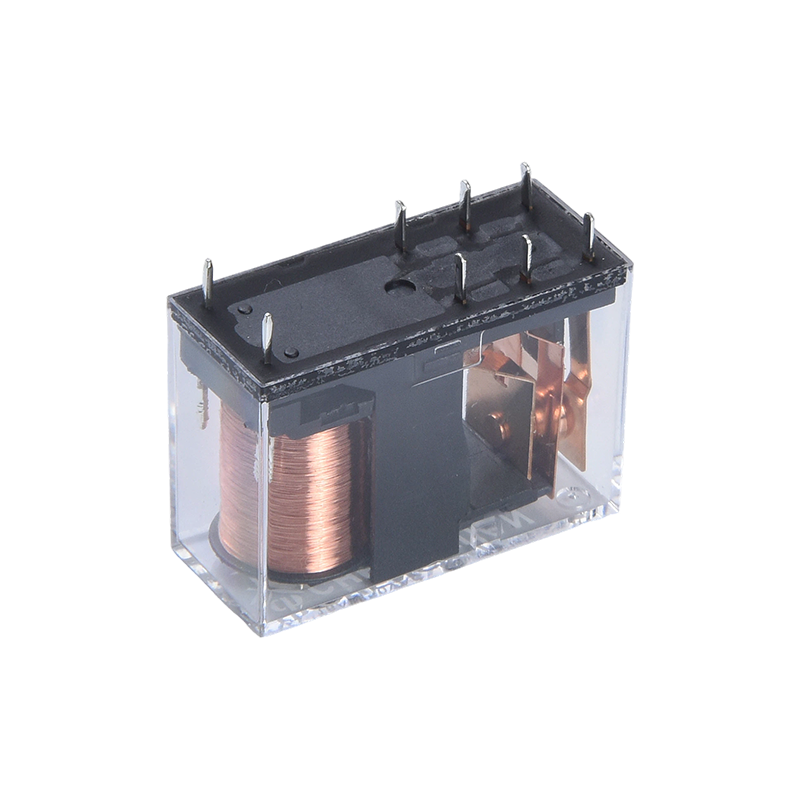

পণ্যের বিবরণ:
উচ্চ লোড এবং অস্তরক শক্তি: 17 অ্যাম্পিয়ার পর্যন্ত যোগাযোগের স্যুইচিং ক্ষমতা, কুণ্ডলী এবং পরিচিতির মধ্যে 5000 ভোল্ট অস্তরক শক্তি, উচ্চ-লোড এবং উচ্চ-বিচ্ছিন্ন সার্কিট পরিবেশের জন্য উপযুক্ত।
কমপ্যাক্ট ডিজাইন: ছোট আকার, উচ্চ-ঘনত্ব পিসিবি মাউন্ট করার জন্য উপযুক্ত, সরঞ্জামগুলিতে অভ্যন্তরীণ স্থান সংরক্ষণ করে।
অ্যাপ্লিকেশনের বিস্তৃত পরিসর: যোগাযোগ সরঞ্জাম, নিরাপত্তা ব্যবস্থা, অফিস সরঞ্জাম এবং গৃহস্থালীর যন্ত্রপাতি যেমন এয়ার কন্ডিশনার এবং মাইক্রোওয়েভ ওভেনের জন্য উপযুক্ত। এছাড়াও শিল্প অটোমেশন, ইউপিএস পাওয়ার সাপ্লাই, মেশিন টুল বৈদ্যুতিক সিস্টেম এবং অডিও নিয়ন্ত্রণে ব্যবহৃত হয়।
নির্ভরযোগ্য যোগাযোগ কনফিগারেশন: 5A/8A এর 2 সেট এবং 10A, 12A, এবং 16A কনফিগারেশনের 1 সেট সহ, বিভিন্ন স্বয়ংক্রিয় নিয়ন্ত্রণ সার্কিটের চাহিদা মেটানো সহ একাধিক পরিচিতি লোড বিকল্প সরবরাহ করে৷
প্রযোজ্য পরিবেশ:
বৈদ্যুতিক পরিবেশ: কন্ট্রোল ভোল্টেজ এবং লোড কারেন্টের ঘন ঘন স্যুইচিং সহ মাইক্রো পাওয়ার কন্ট্রোল সার্কিটের জন্য উপযুক্ত।
ভৌত পরিবেশ: স্থান-সীমাবদ্ধ, উচ্চ-ঘনত্বের PCB বিন্যাসে ইনস্টল করা যেতে পারে, সাধারণত বিভিন্ন বৈদ্যুতিক নিয়ন্ত্রণ বোর্ডের ভিতরে পাওয়া যায়।
অপারেটিং শর্ত: বেশিরভাগ অন্দর বৈদ্যুতিক এবং শিল্প সরঞ্জাম পরিবেশের জন্য উপযুক্ত, সাধারণত তীব্র কম্পন ছাড়াই ভাল-বাতাসবাহী অবস্থানে পাওয়া যায়।
সামঞ্জস্যপূর্ণ সিস্টেম: নির্ভরযোগ্য সার্কিট বিচ্ছিন্নতা এবং সুইচিং নিয়ন্ত্রণ অর্জনের জন্য স্বয়ংক্রিয় নিয়ন্ত্রণ, পাওয়ার ম্যানেজমেন্ট এবং নিরাপত্তা অ্যালার্ম সিস্টেমে একত্রিত করা যেতে পারে।
যোগাযোগের ডেটা
| টাইপ | CYF3 |
| যোগাযোগের উপাদান | রৌপ্য খাদ |
| যোগাযোগ প্রতিরোধ | 100mΩ সর্বোচ্চ (1A 16VDC এ) |
| রেট করা লোড (প্রতিরোধী লোড) | 16A250VAC /17A 277VAC |
| সর্বোচ্চ বর্তমান পরিবর্তন করা | 16A |
| সর্বোচ্চ সুইচিং ভোল্টেজ | 277VAC |
| সর্বোচ্চ স্যুইচিং পাওয়ার | 4709VA |
| মিন. সুইচিং লোড | 6V 1A |
| বৈশিষ্ট্য |
| কাজ করার সময় (রেটেড কয়েল ভোল্টেজে) | 15ms সর্বোচ্চ (কোন ডায়োড নেই) |
| মুক্তির সময় | 5ms সর্বোচ্চ (কোন ডায়োড নেই) |
| নিরোধক প্রতিরোধ | ন্যূনতম 1000MΩ (500VDC এ) |
| অস্তরক শক্তি | খোলা পরিচিতিগুলির মধ্যে: 1000VAC, 1 মিনিটের জন্য 50/60Hz |
| কয়েল এবং যোগাযোগের মধ্যে: 5000VAC, 1 মিনিটের জন্য 50/60Hz |
| কম্পন প্রতিরোধ | ধ্বংসাত্মক | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| কার্যকরী | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| শক প্রতিরোধ | কার্যকরী | 10G মিনিট |
| ধ্বংসাত্মক | 10G মিনিট |
| সহনশীলতা | যান্ত্রিক সহনশীলতা （10800ops./h) | 10000000 ops. (ঘরের তাপমাত্রায়) |
| বৈদ্যুতিক সহনশীলতা (360ops./h) | 100000 অপ্স। (ঘরের তাপমাত্রায়) |
| পরিবেষ্টিত তাপমাত্রা | -40℃~ 85℃(কোন ঘনীভবন নয়) |
| ওজন | প্রায় 14g |
| কয়েল ডেটা (20℃ এ) |
| নামমাত্র ভোল্টেজ (ভিডিসি) | নামমাত্র অপারেটিং বর্তমান ±10%(mA) | কুণ্ডলী প্রতিরোধ ±10%(Ω) | নামমাত্র operating ক্ষমতা | ভোল্টেজ পরিচালনা করুন (সর্বোচ্চ) | রিলিজ ভোল্টেজ (ন্যূনতম) | সর্বোচ্চ অনুমোদিত ভোল্টেজ |
| 3 | 240 | 12.5 | প্রায় 0.72W | নামমাত্র 75% ভোল্টেজ | 5% নামমাত্র ভোল্টেজ | নামমাত্র ভোল্টেজের 130% |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | প্রায় 0.54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
উপরে দেখানো তথ্য প্রাথমিক মান. কয়েলের অতিরিক্ত গরম হওয়া এড়াতে 10 মিনিটের বেশি কয়েলে সর্বাধিক অনুমোদিত ভোল্টেজ প্রয়োগ করবেন না।

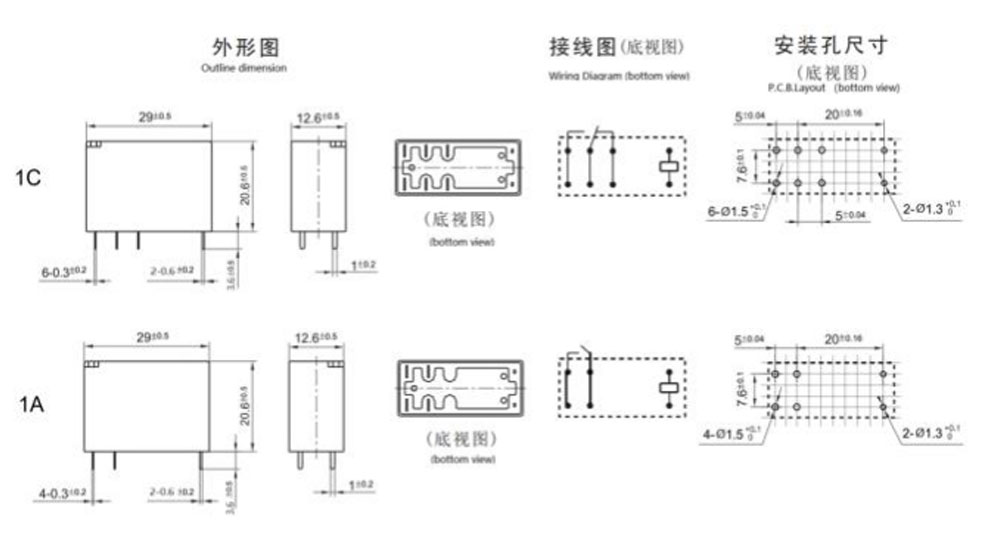

রূপরেখার মাত্রা, ওয়্যারিং ডায়াগ্রাম, PCB লেআউট (ইউনিট: মিমি)

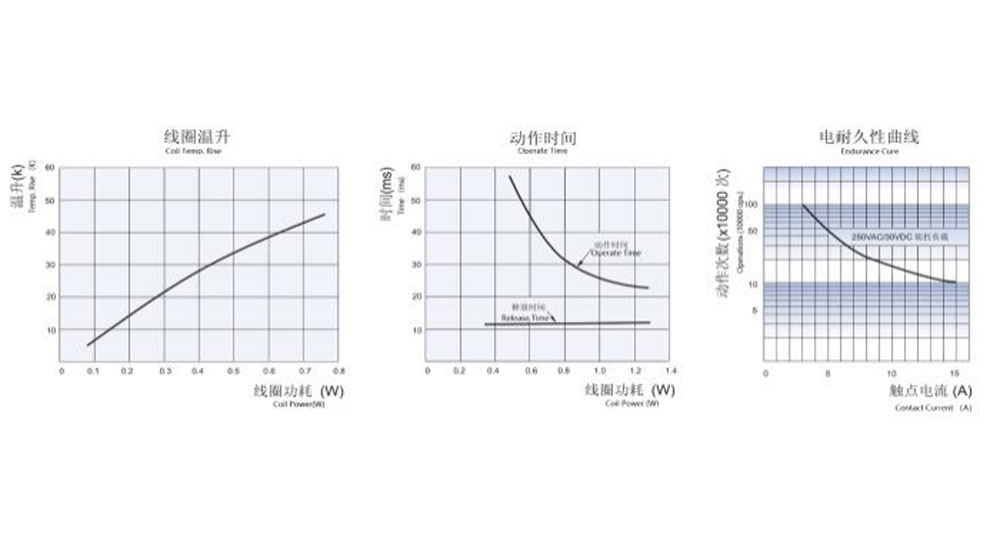

বৈশিষ্ট্যগত বক্ররেখা
অর্ডার করা তথ্য
CYF3 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: প্রকার: CYF3
2: খুঁটির সংখ্যা: 1-1 পোল
3: যোগাযোগের ব্যবস্থা: C থেকে C ; H থেকে A; B থেকে B
4: নামমাত্র ভোল্টেজ: 3,5,6,9,12,18,24,48VDC
5: ঘের রঙ: T -স্বচ্ছ, H-কালো, L-নীল
6: কয়েল Pwor: D-0.72W L-0.54W
7: প্রতিরক্ষামূলক নির্মাণ: এস-ফ্লাক্স প্রুফড,
SH- সিল টাইপ ধোয়া যায়
8: বিশেষ প্যারামিটার: Nil-Standard type
চিঠি বা নম্বর-বিশেষ প্রয়োজন
ফ্লাক্স-প্রুফ রিলে পরিবেশে H2S, SO2, NO2, ধূলিকণা ইত্যাদি দূষণকারীর সাথে ব্যবহার করা যাবে না।
পিসিবিতে ফ্লাক্স-প্রুফ রিলে একত্রিত হওয়ার পরে জল পরিষ্কার বা পৃষ্ঠ প্রক্রিয়াকরণের পরামর্শ দেওয়া হয় না।
দাবিত্যাগ: স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য। নির্দিষ্টকরণ পূর্ব বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে.
আমরা প্রতিটি সম্ভাব্য অ্যাপ্লিকেশনের জন্য সমস্ত কর্মক্ষমতা এবং সমস্ত পরামিতি মূল্যায়ন করতে পারিনি৷ সুতরাং, ব্যবহারকারীদের চয়ন করার জন্য সঠিক অবস্থানে থাকা উচিত
তাদের নিজস্ব আবেদন জন্য উপযুক্ত পণ্য. সিল করা রিলেগুলির জন্য, ইনস্টলেশন এবং পরিষ্কারের পরে, ব্যবহারের আগে দয়া করে কেসের বায়ুচলাচল গর্তটি খুলুন। যদি কোন প্রশ্ন থাকে, প্রযুক্তিগত পরিষেবার জন্য Chengyuan যোগাযোগ করুন. যাইহোক, কোন পণ্য ব্যবহার করা উচিত তা নির্ধারণ করা ব্যবহারকারীর দায়িত্ব৷৷
