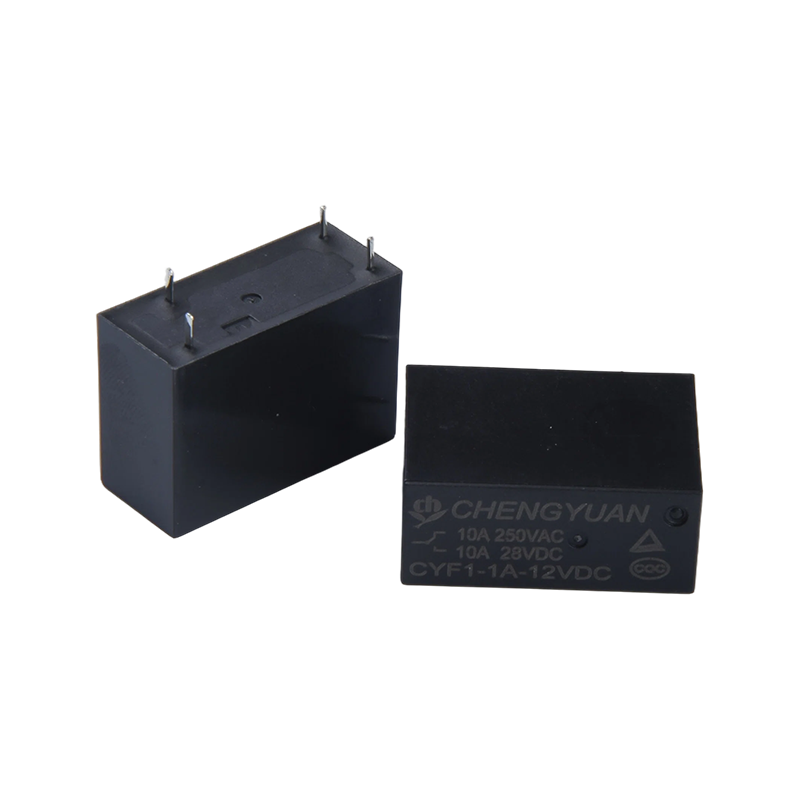

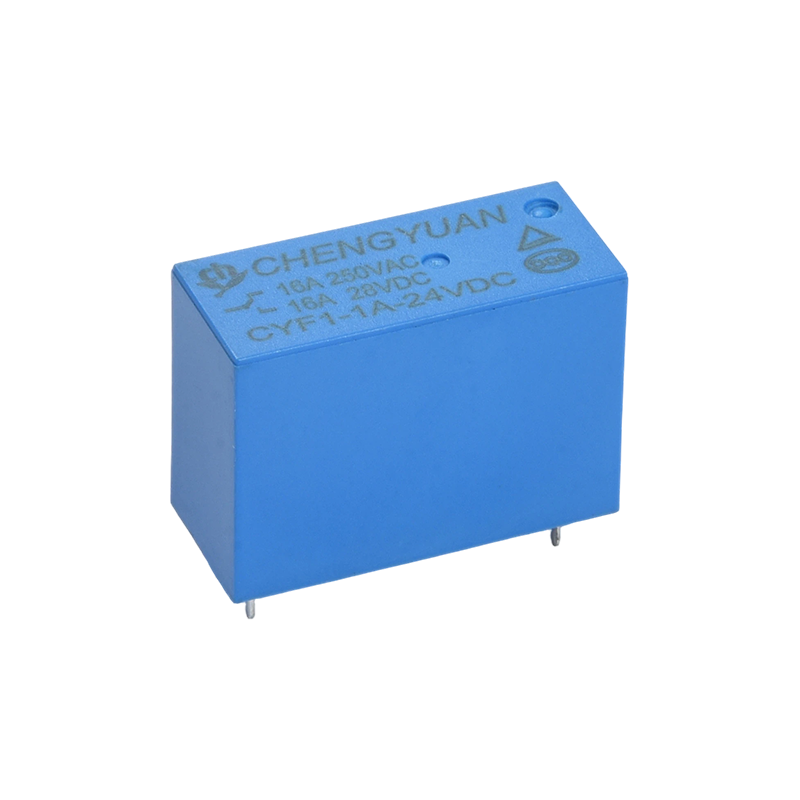

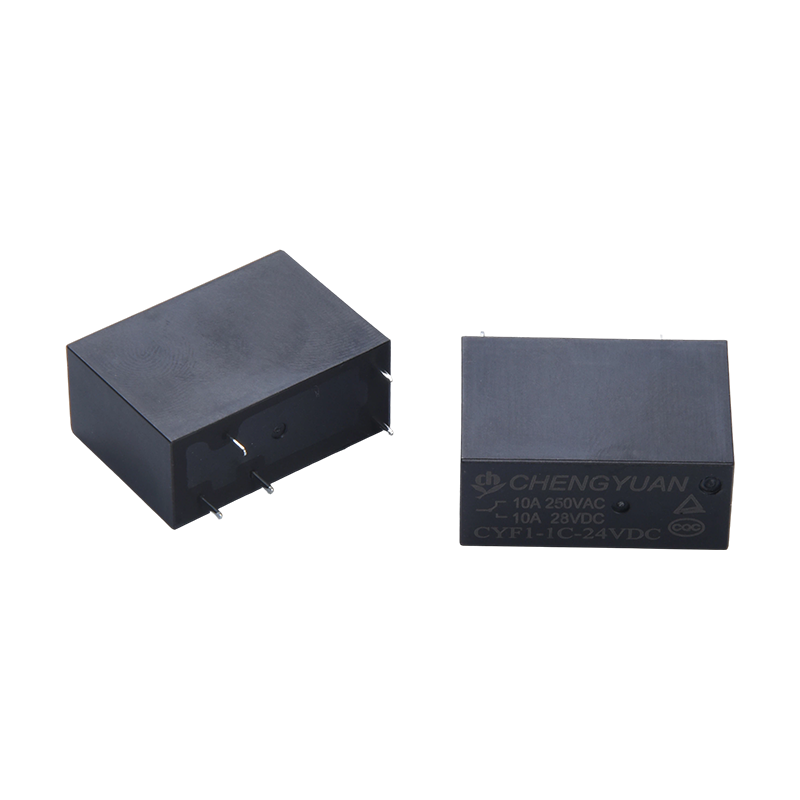

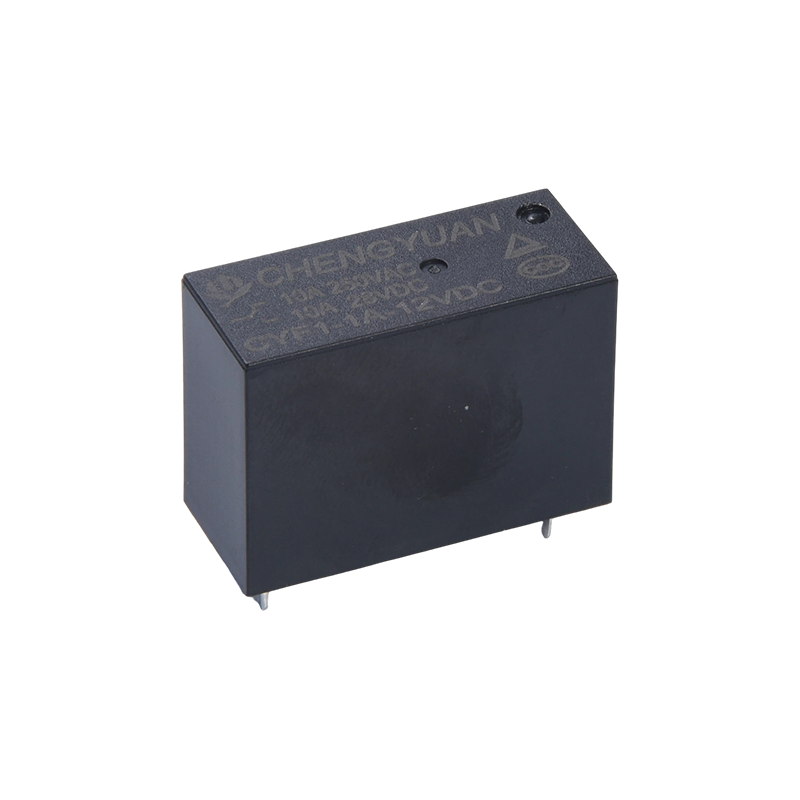

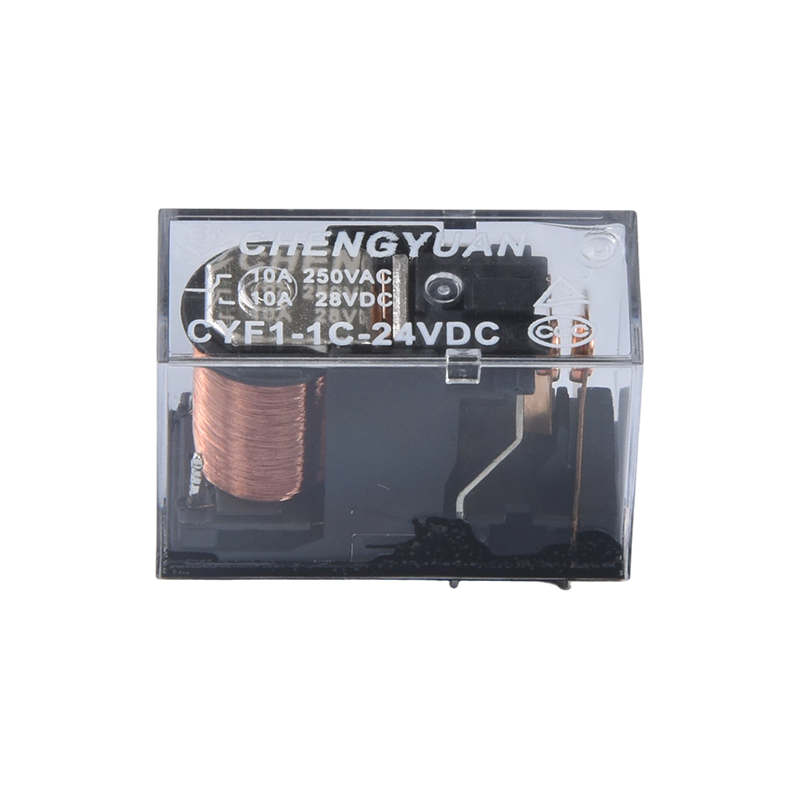

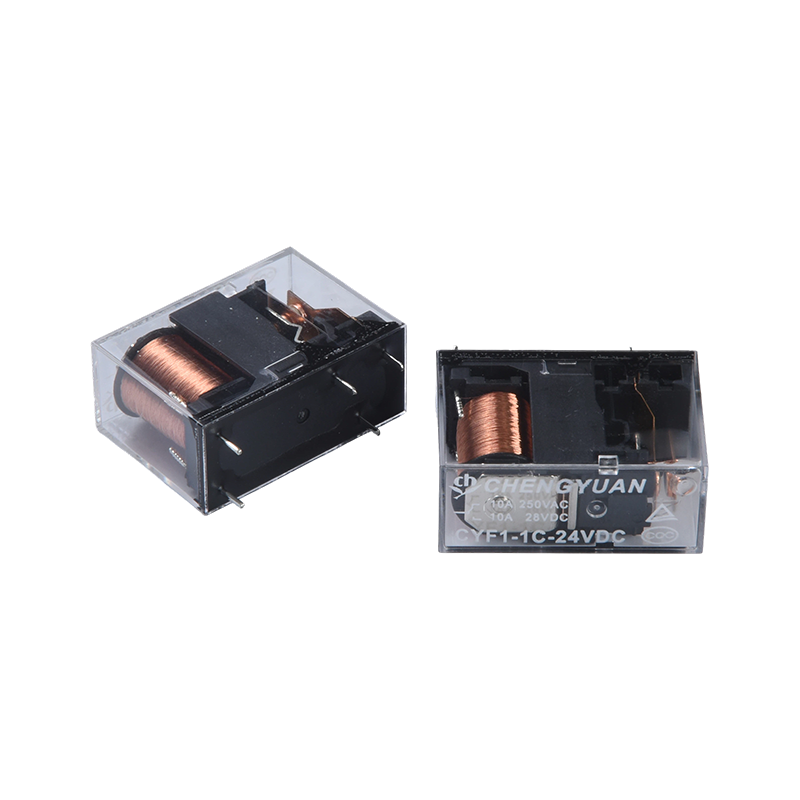

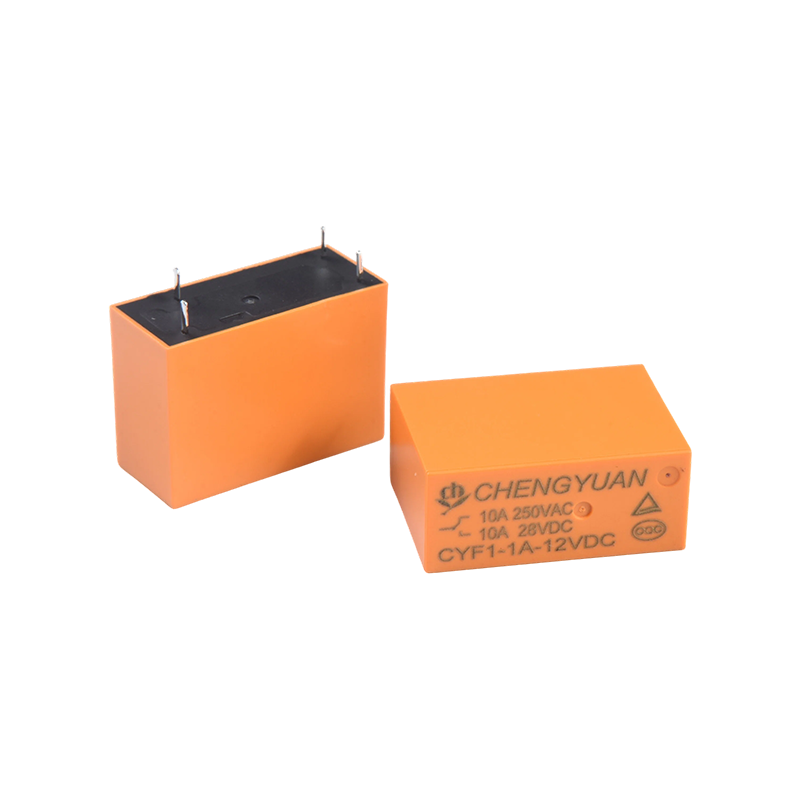

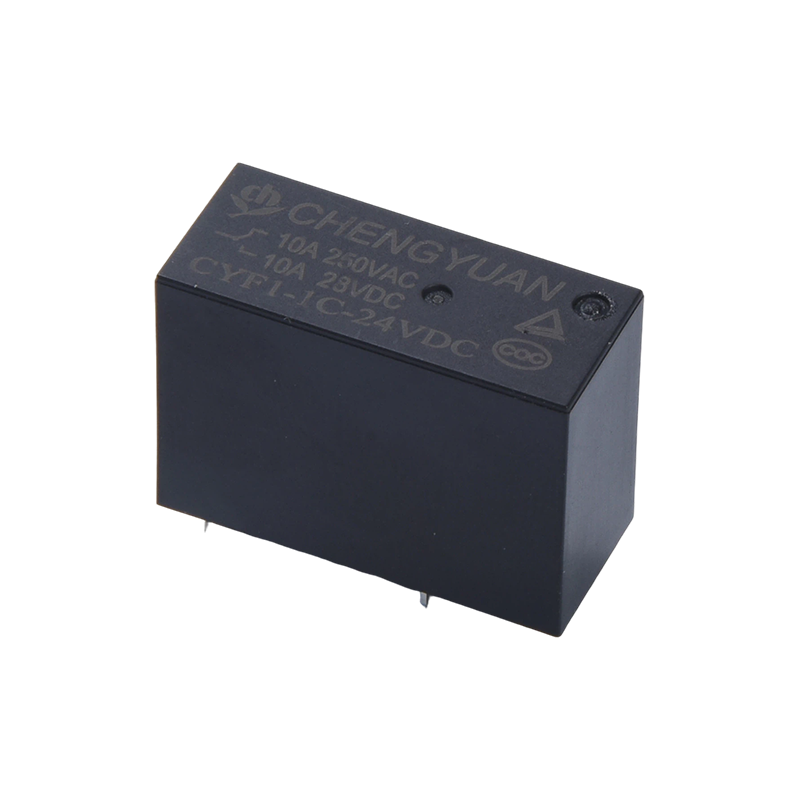

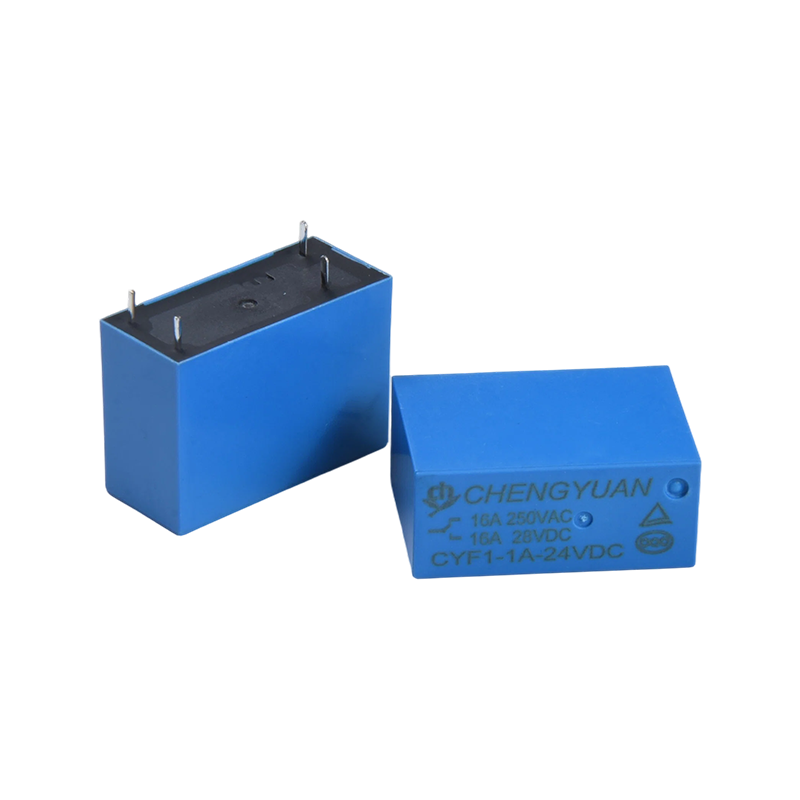

বৈশিষ্ট্য:
• অতি-উচ্চ ভোল্টেজ সহ্যকারী কর্মক্ষমতা: 5000 ভোল্ট পর্যন্ত সহ্য করে, চমৎকার নিরোধক কর্মক্ষমতা প্রদান করে, সার্কিট ভাঙ্গনের ঝুঁকি হ্রাস করে এবং সরঞ্জাম পরিচালনার নিরাপত্তা উন্নত করে।
• নমনীয় কয়েল ভোল্টেজ: 3VDC-48VDC-এর একটি বিস্তৃত কয়েল ভোল্টেজ পরিসীমা সমর্থন করে, অতিরিক্ত ভোল্টেজ রূপান্তর উপাদানগুলির প্রয়োজন ছাড়াই সরাসরি বিভিন্ন নিয়ন্ত্রণ সার্কিট ভোল্টেজ নির্দিষ্টকরণের সাথে মেলে।
• কমপ্যাক্ট স্ট্রাকচারাল ডিজাইন: ছোট আকার, উচ্চ-ঘনত্বের PCB মাউন্টিং পরিস্থিতিতে জন্য উপযুক্ত, অভ্যন্তরীণ সরঞ্জাম স্থান সংরক্ষণ এবং সার্কিট লেআউট নমনীয়তা উন্নত।
• উচ্চ লোড সুইচিং ক্ষমতা: 17 amps পর্যন্ত যোগাযোগের সুইচিং ক্ষমতা, 10A 250VAC/28VDC এবং 16A 250VAC/28VDC কভার রেটযুক্ত লোড সহ, মাঝারি থেকে উচ্চ-পাওয়ার সার্কিট সুইচিং প্রয়োজনের জন্য উপযুক্ত৷
• দ্বৈত প্রামাণিক শংসাপত্র: TUV এবং CQC দ্বারা প্রত্যয়িত, আন্তর্জাতিক এবং অভ্যন্তরীণ নিরাপত্তা মান মেনে, একাধিক বাজারে শেষ-পণ্য অ্যাপ্লিকেশনের চাহিদা পূরণ করে।

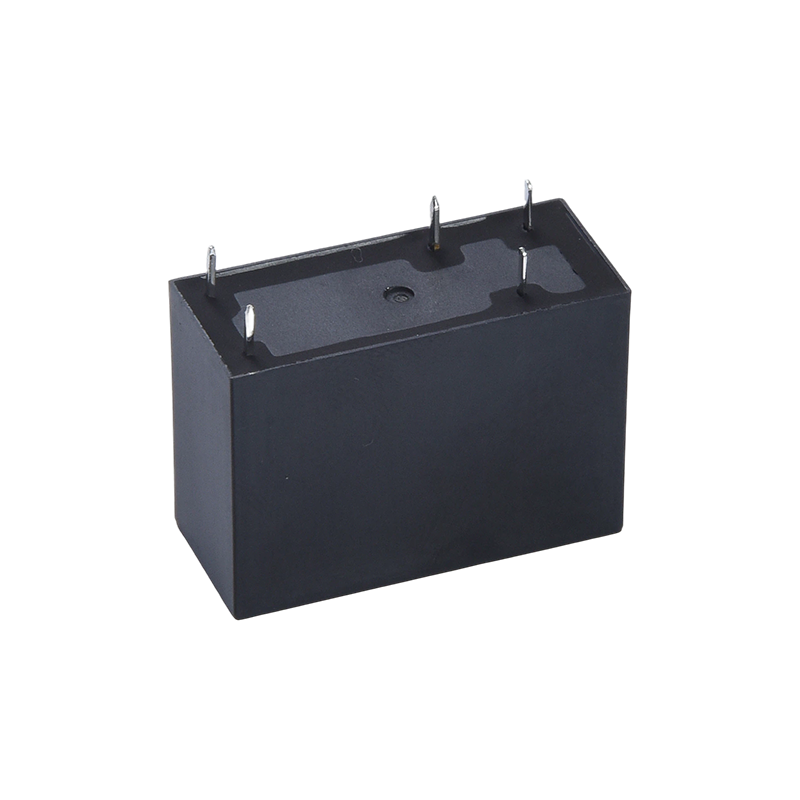

• সুবিধাজনক PCB সমাবেশ: একটি 5-পিন কাঠামো ব্যবহার করে, সহজে সোল্ডারিং এবং মুদ্রিত সার্কিট বোর্ডে ফিক্সিং সহজতর করে, যার ফলে উচ্চ সমাবেশ দক্ষতা এবং স্বয়ংক্রিয় উত্পাদন প্রক্রিয়াগুলির সাথে সামঞ্জস্য হয়।
• স্থিতিশীল স্যুইচিং কর্মক্ষমতা: একটি একক-মেরু একক-থ্রো (SPST) যোগাযোগ ফর্ম ব্যবহার করে, স্পষ্ট সুইচিং যুক্তি এবং স্থিতিশীল যোগাযোগ প্রতিরোধ প্রদান করে, সার্কিট চালু/বন্ধ সুইচিংয়ের নির্ভরযোগ্যতা নিশ্চিত করে।
প্রযোজ্য পরিস্থিতি:
• গৃহস্থালীর যন্ত্রপাতি: উচ্চ-ক্ষমতার ছোট যন্ত্রপাতি (যেমন বৈদ্যুতিক হিটার, ইন্ডাকশন কুকার) এবং রান্নাঘরের যন্ত্রপাতিগুলির স্বয়ংক্রিয় নিয়ন্ত্রণের জন্য পাওয়ার চালু/বন্ধ নিয়ন্ত্রণ।
• শিল্প নিয়ন্ত্রণ: শিল্প অটোমেশন সরঞ্জাম, ছোট পিএলসি নিয়ন্ত্রণ মডিউল এবং মোটর নিয়ন্ত্রণ সার্কিটের জন্য সিগন্যাল স্যুইচিং এবং পাওয়ার নিয়ন্ত্রণ। • স্মার্ট পাওয়ার ইকুইপমেন্ট: স্মার্ট ডিস্ট্রিবিউশন বক্স, পাওয়ার ডিস্ট্রিবিউশন মডিউল এবং চার্জিং পাইল অক্জিলিয়ারী কন্ট্রোল সার্কিট, উচ্চ ভোল্টেজ এবং উচ্চ লোড চাহিদার পরিস্থিতির জন্য অভিযোজিত।
• নিরাপত্তা সরঞ্জাম: নিরাপত্তা পর্যবেক্ষণের জন্য পাওয়ার সাপ্লাই এবং অ্যাক্সেস কন্ট্রোল সিস্টেমের জন্য সার্কিট সুইচিং, স্থিতিশীল কর্মক্ষমতার উপর নির্ভর করে সরঞ্জামের ক্রমাগত অপারেশন নিশ্চিত করা।
যোগাযোগের ডেটা
| টাইপ | CYF1 |
| যোগাযোগের উপাদান | রৌপ্য খাদ |
| যোগাযোগ প্রতিরোধ | 100mΩ সর্বোচ্চ (1A 16VDC এ) |
| রেট করা লোড (প্রতিরোধী লোড) | 10A 250VAC/12A 277VAC | 16A 250VAC/17A 277VAC |
| সর্বোচ্চ বর্তমান পরিবর্তন করা | 12A | 17A |
| সর্বোচ্চ সুইচিং ভোল্টেজ | 277VAC |
| সর্বোচ্চ স্যুইচিং পাওয়ার | 3324VA | 4709VAC |
| মিন. সুইচিং লোড | 6V 1A |
| বৈশিষ্ট্য |
| কাজ করার সময় (রেটেড কয়েল ভোল্টেজে) | 15ms সর্বোচ্চ (কোন ডায়োড নেই) |
| মুক্তির সময় | 5ms সর্বোচ্চ (কোন ডায়োড নেই) |
| নিরোধক প্রতিরোধ | ন্যূনতম 1000MΩ (500VDC এ) |
| অস্তরক শক্তি | খোলা পরিচিতিগুলির মধ্যে: 1000VAC, 1 মিনিটের জন্য 50/60Hz |
| কয়েল এবং যোগাযোগের মধ্যে: 5000VAC, 1 মিনিটের জন্য 50/60Hz |
| কম্পন প্রতিরোধের | ধ্বংসাত্মক | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| কার্যকরী | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| শক প্রতিরোধ | কার্যকরী | 10G মিনিট |
| ধ্বংসাত্মক | 10G মিনিট |
| সহনশীলতা | যান্ত্রিক সহনশীলতা （10800ops./h) | 10000000 ops. (ঘরের তাপমাত্রায়) |
| বৈদ্যুতিক সহনশীলতা (360ops./h) | 100000 অপ্স। (ঘরের তাপমাত্রায়) |
| পরিবেষ্টিত তাপমাত্রা | -40℃ ~ 85℃(কোন ঘনীভূত নয়) |
| ওজন | প্রায় 14g |
কয়েল ডেটা (20℃ এ)
| নামমাত্র ভোল্টেজ (ভিডিসি) | নামমাত্র অপারেটিং বর্তমান ±10%(mA) | কুণ্ডলী প্রতিরোধ ±10%(Ω) | নামমাত্র operating ক্ষমতা | (সর্বোচ্চ) অপারেট ভোল্টেজ (সর্বোচ্চ) | রিলিজ ভোল্টেজ (ন্যূনতম) | সর্বোচ্চ অনুমোদিত ভোল্টেজ |
| 3 | 240 | 12.5 | প্রায় 0.72W | নামমাত্র 75% ভোল্টেজ | 5% নামমাত্র ভোল্টেজ | নামমাত্র ভোল্টেজের 130% |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | প্রায় 0.54W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
উপরে দেখানো ডেটা হল প্রাথমিক মান। কয়েলের অতিরিক্ত গরম হওয়া এড়াতে 10 মিনিটের বেশি কয়েলে সর্বাধিক অনুমোদিত ভোল্টেজ প্রয়োগ করবেন না।

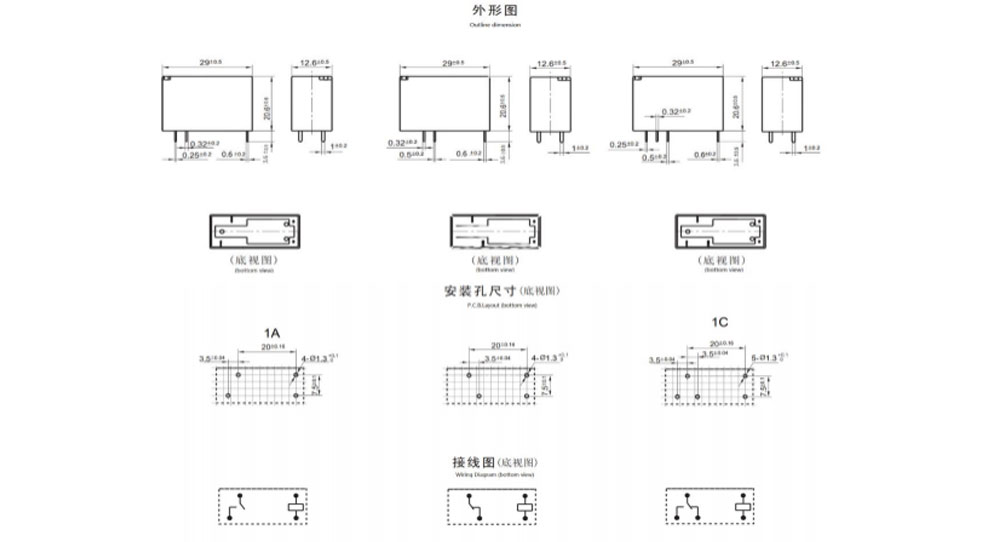

রূপরেখার মাত্রা, ওয়্যারিং ডায়াগ্রাম, PCB লেআউট (ইউনিট: মিমি)

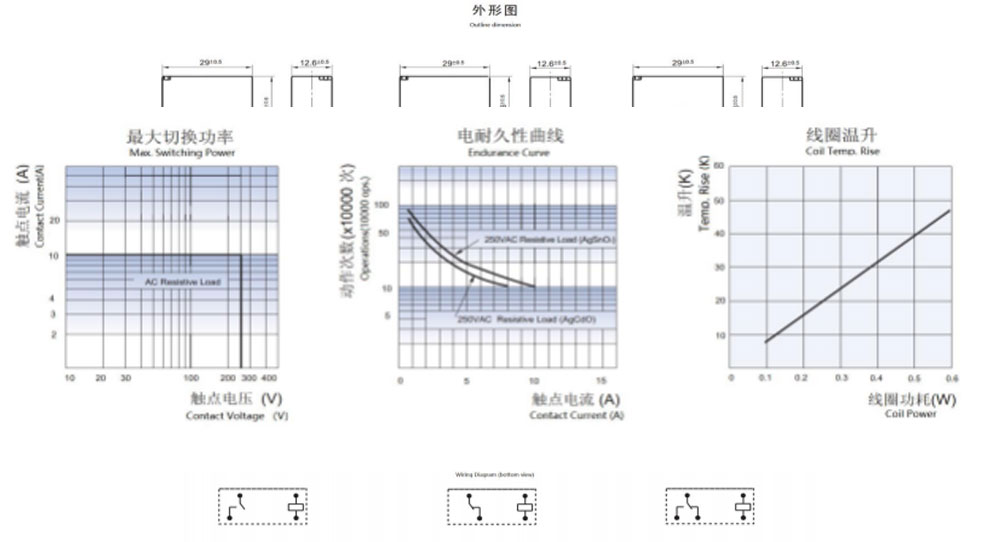

বৈশিষ্ট্যগত বক্ররেখা
অর্ডার করা তথ্য
CYF1 H - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1: প্রকার: CYF1
2: H এর সাথে: হাই-কন্টাক্ট লোড, 16A H ছাড়া: স্ট্যান্ডার্ড লোড, 10A
3: খুঁটির সংখ্যা: 1-1 পোল
4: যোগাযোগ ব্যবস্থা: C Fom C ; H থেকে A ; B থেকে B
5: নামমাত্র ভোল্টেজ: 3,5,6,9, 12, 18,24,48VDC

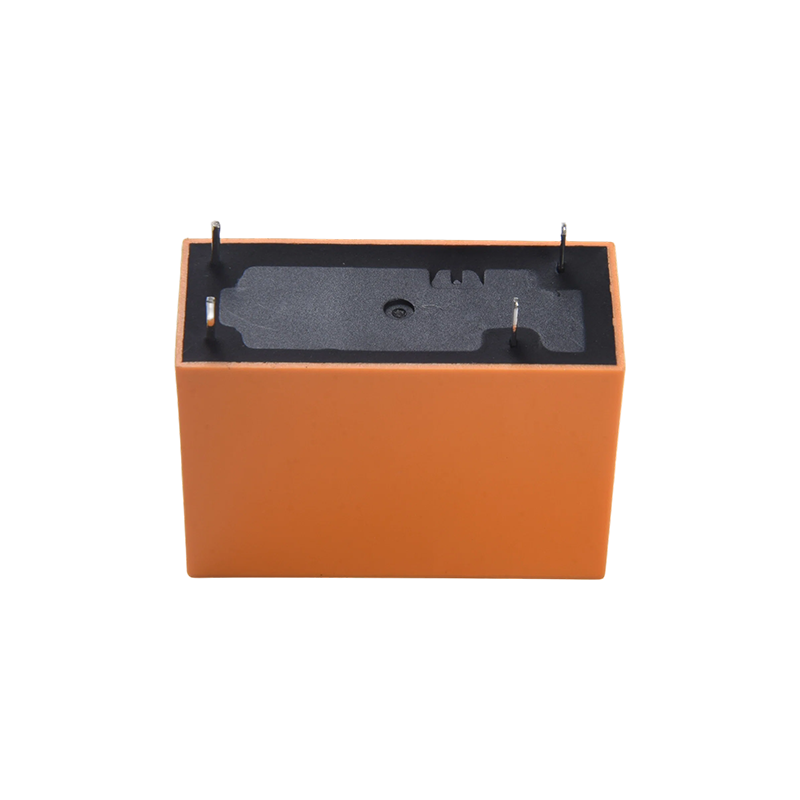

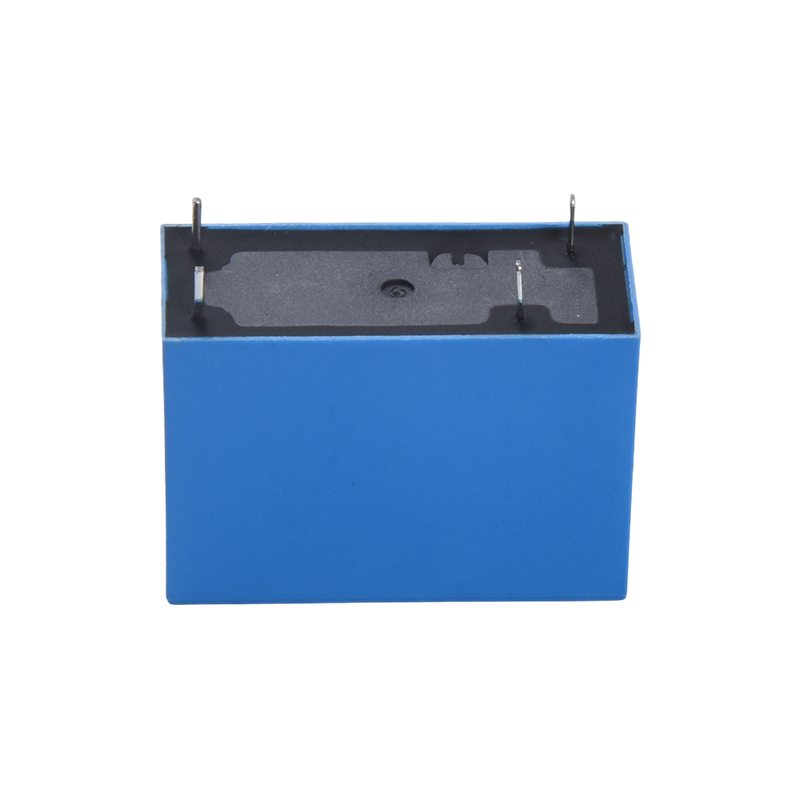

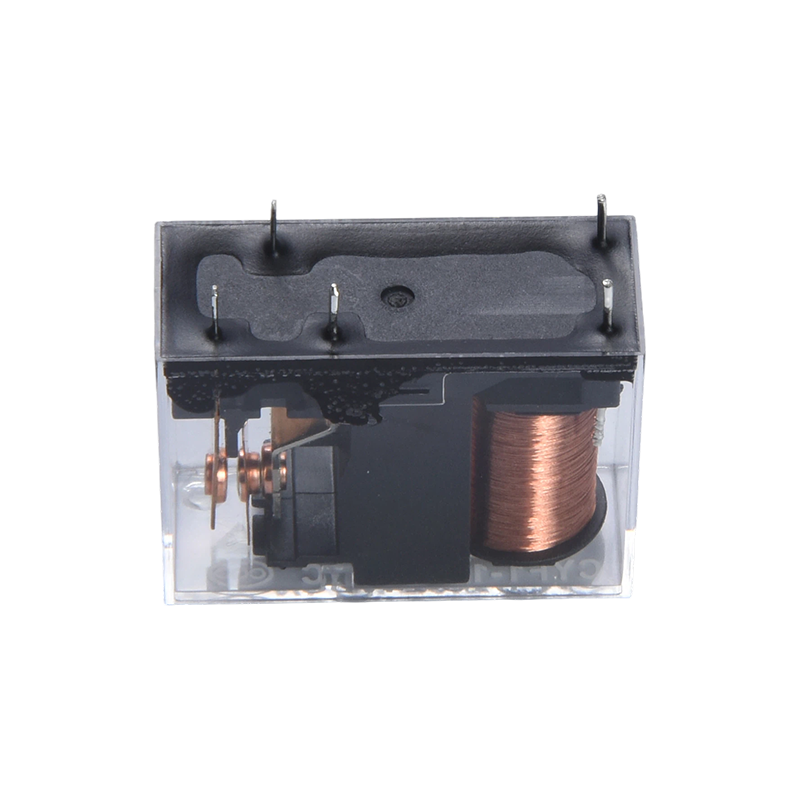

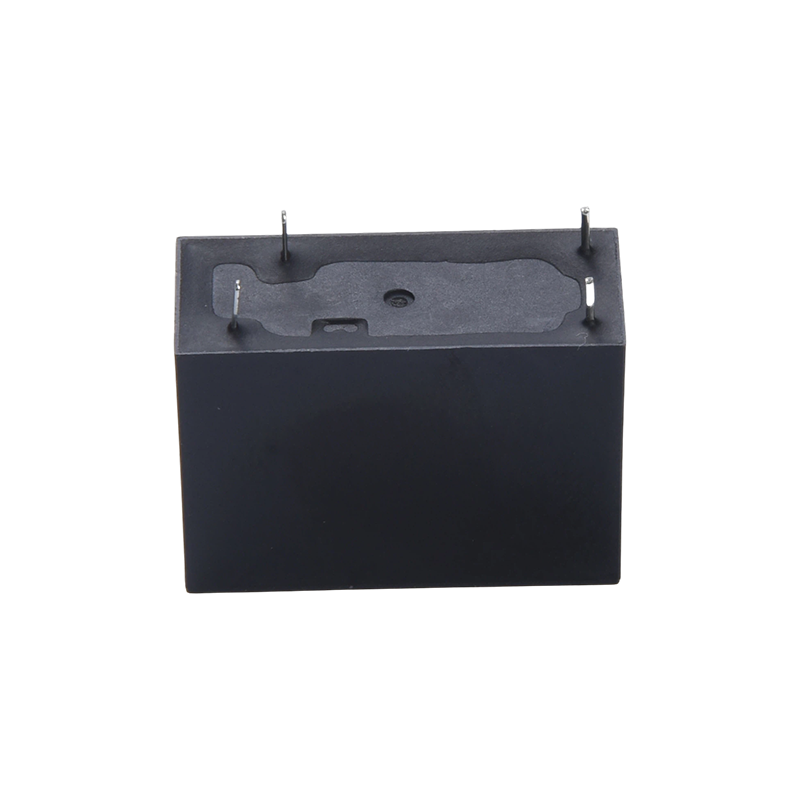

6: ঘের রঙ: T-স্বচ্ছ, H-কালো, L-নীল
7: কয়েল Pwor: D-0.72W L-0.54W
8: প্রতিরক্ষামূলক নির্মাণ: এস-ফ্লাক্স প্রুফড,
SH- সিল টাইপ ধোয়া যায়
9: বিশেষ প্যারামিটার: Nil-Standard type
চিঠি বা নম্বর-বিশেষ প্রয়োজন
ফ্লাক্স-প্রুফ রিলে পরিবেশে H2S, SO2, NO2, ধূলিকণা ইত্যাদি দূষণকারীর সাথে ব্যবহার করা যাবে না।
পিসিবিতে ফ্লাক্স-প্রুফ রিলে একত্রিত হওয়ার পরে জল পরিষ্কার বা পৃষ্ঠ প্রক্রিয়াকরণের পরামর্শ দেওয়া হয় না।
দাবিত্যাগ: স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য। নির্দিষ্টকরণ পূর্ব বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে.
আমরা প্রতিটি সম্ভাব্য অ্যাপ্লিকেশনের জন্য সমস্ত কর্মক্ষমতা এবং সমস্ত পরামিতি মূল্যায়ন করতে পারিনি৷ সুতরাং, ব্যবহারকারীদের চয়ন করার জন্য সঠিক অবস্থানে থাকা উচিত
তাদের নিজস্ব আবেদন জন্য উপযুক্ত পণ্য. সিল করা রিলেগুলির জন্য, ইনস্টলেশন এবং পরিষ্কারের পরে, ব্যবহারের আগে দয়া করে কেসের বায়ুচলাচল গর্তটি খুলুন। যদি কোন প্রশ্ন থাকে, প্রযুক্তিগত পরিষেবার জন্য চেঙ্গুয়ানের সাথে যোগাযোগ করুন। যাইহোক, কোন পণ্য ব্যবহার করা উচিত তা নির্ধারণ করা ব্যবহারকারীর দায়িত্ব৷৷
