হাই পাওয়ার কন্টাক্টর গাইড: রেটিং, আর্ক কন্ট্রোল এবং ইন্ডাস্ট্রিয়াল লোডের জন্য নির্বাচন

যখন একটি সাধারণ রিলে আর লোড শোষণ করতে পারে না তখন একটি উচ্চ শক্তির কন্টাক্টর গুরুত্বপূর্ণ হতে শুরু করে। ব্যবহারিক ক্ষেত্রে, অনেক কন্টাক্টর 15 A এর উপরে শুরু হয় এবং শিল্প মডেল শত শত বা হাজার হাজার অ্যাম্পিয়ার পরিবর্তন করতে পারে। আপনি যদি একটি মোটর, ব্যাটারি সিস্টেম, হিটার ব্যাঙ্ক, বা পাওয়ার ডিস্ট্রিবিউশন প্যানেলের জন্য একটি নির্বাচন করেন, তবে সিদ্ধান্তটি খুব কমই বর্তমান রেটিং এ থামে। এটি ইনরাশ কারেন্ট, ডিউটি ​​সাইকেল, ভোল্টেজের ধরন, আর্ক কন্ট্রোল, কয়েল ড্রাইভ এবং ডিভাইসটি যে পরিবেশে থাকবে তার উপরও নির্ভর করে।

একটি কন্টাক্টর চয়ন করুন যখন লোড ভারী হয়, ঘন ঘন স্যুইচ করা হয় এবং যোগাযোগ খোলার সময় চাপ শক্তি উল্লেখযোগ্য হয়। একটি উচ্চ বর্তমান রিলে বা কমপ্যাক্ট মডিউল চয়ন করুন যখন লোড মাঝারি হয়, প্যাকেজটি ছোট হয় এবং সুইচিং ডিউটি ​​হালকা হয়। সীমানা স্থির নয়। একটি 30 A রিলে একটি ক্যাবিনেটে ভাল কাজ করতে পারে এবং অন্যটিতে প্রথম দিকে ব্যর্থ হতে পারে কারণ লোডটি একটি প্রতিরোধী হিটারের পরিবর্তে একটি মোটর।

একটি উচ্চ ক্ষমতার যোগাযোগকারী লোড অধীনে কি করে

একটি যোগাযোগকারীর ভিতরে চারটি কার্যকরী গ্রুপ রয়েছে: কয়েল, চৌম্বকীয় কোর এবং আর্মেচার, প্রধান পরিচিতি এবং চাপ দমন ব্যবস্থা। একটি কম পাওয়ার কন্ট্রোল সিগন্যাল কয়েলটিকে শক্তি দেয়। চৌম্বক বল আর্মেচার টানে এবং প্রধান পরিচিতি বন্ধ করে। যখন কুণ্ডলী ডি-এনার্জাইজ করে, তখন একটি স্প্রিং আর্মেচার ফিরিয়ে দেয় এবং পরিচিতিগুলিকে খোলে। সাধারণত খোলা কন্টাক্টরে, কয়েল চালিত না হওয়া পর্যন্ত মূল সার্কিট বন্ধ থাকে। এই ব্যবস্থা একটি PLC আউটপুট, থার্মোস্ট্যাট, বা পাইলট ডিভাইস নিরাপদে অনেক বড় সার্কিট নিয়ন্ত্রণ করতে দেয়।

প্রধান নকশা চ্যালেঞ্জ পরিচিতি বন্ধ করা হয় না. এটি তাদের খুলছে। যখন পরিচিতিগুলি লোডের নিচে আলাদা হয়, তখন কারেন্ট একটি চাপ ধরে রাখতে পারে যা ধাতুকে ক্ষয় করে, তাপমাত্রা বাড়ায় এবং বিরতি বিলম্বিত করে। যোগাযোগকারীরা তাই আর্ক চুট, ম্যাগনেটিক ব্লোআউট কয়েল, স্প্লিটার প্লেট, ভ্যাকুয়াম চেম্বার বা গ্যাস ভরা চেম্বার যোগ করে। সঠিক পদ্ধতি কারেন্ট, ভোল্টেজ এবং সাপ্লাই এসি নাকি ডিসি তার উপর নির্ভর করে।

যোগাযোগকারীরাও ডিউটি ​​প্রত্যাশায় রিলে থেকে ভিন্ন। একটি যোগাযোগকারী বছরে হাজার হাজার বার একটি মোটর চালু করতে পারে, তাই বসন্ত শক্তি, যোগাযোগের উপাদান এবং টার্মিনাল তাপমাত্রা বৃদ্ধি গুরুত্বপূর্ণ। উচ্চ কারেন্ট রিলে সিগন্যাল রিলে এবং কন্টাক্টরের মধ্যে বসে।

কমপ্যাক্ট ডিজাইনের জন্য যেগুলি এখনও উচ্চ কারেন্টের প্রয়োজন, একটি উচ্চ কারেন্ট রিলে একটি ব্যবহারিক বিকল্প হতে পারে। CY T90 সিরিজ হল একটি উচ্চ বর্তমান SPDT রিলে যা 30 A এবং 40 A সংস্করণে দেওয়া হয়।

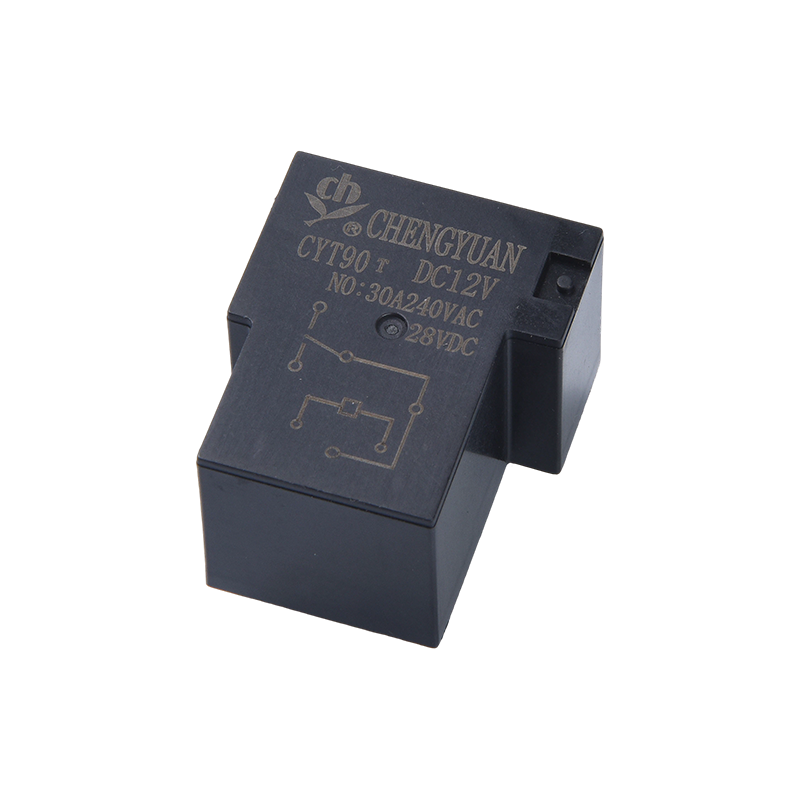

CYT90 হাই-কারেন্ট SPDT পাওয়ার রিলে লোড স্যুইচ করার জন্য কমপ্যাক্ট হাই-কারেন্ট SPDT রিলে যেখানে জায়গা টাইট; IEC contactবা রেটিং এবং চাপ আচরণ তুলনা করার আগে দরকারী. পণ্য দেখুন →

রেটিং এবং ব্যবহার বিভাগ যে গুরুত্বপূর্ণ

ডেটাশিট কারেন্ট যথেষ্ট নয়। একটি প্রতিরোধক লোডের জন্য 40 A রেট দেওয়া একটি কন্টাক্টরের মোটর রেটিং অনেক কম হতে পারে। IEC ব্যবহার বিভাগ এই পার্থক্য বর্ণনা করে। AC-1 নন-ইনডাকটিভ বা সামান্য ইন্ডাকটিভ লোড কভার করে। AC-3 কাঠবিড়ালি খাঁচা মোটর কভার করে যেখানে কন্টাক্টর লক করা রটার কারেন্টে বন্ধ হয় এবং রেট করা কারেন্টে খোলে। AC-4 ইঞ্চিং এবং প্লাগিং ডিউটি ​​কভার করে, যেখানে কন্টাক্টরটি উচ্চ প্রবাহে খোলে এবং গুরুতর আর্কিংয়ের সম্মুখীন হয়। ডিসি বিভাগগুলি একইভাবে দাবি করছে কারণ ডিসি আর্কগুলি শূন্য ক্রসিংয়ে স্ব-নির্বাপিত হয় না।

কন্টাক্টর এবং উচ্চ কারেন্ট রিলে সাধারণত কীভাবে প্রয়োগ করা হয় তা তুলনা করতে নীচের টেবিলটি ব্যবহার করুন। মানগুলি সাধারণ নির্দেশিকা, প্রস্তুতকারকের ডেটাশিট এবং প্রযোজ্য মানগুলির বিকল্প নয়৷

অন্যান্য রেটিংগুলির মধ্যে রয়েছে কয়েল ভোল্টেজ, ইনসুলেশন ভোল্টেজ, তৈরি এবং ভাঙার ক্ষমতা, যান্ত্রিক জীবন, বৈদ্যুতিক জীবন, টার্মিনালের ধরন এবং মাউন্টিং। সঠিক কারেন্ট সহ একটি কন্টাক্টর কিন্তু ভুল কয়েল ভোল্টেজ নির্ভরযোগ্যভাবে কাজ করবে না।

যখন প্রয়োজনীয় রেটিং এখনও রিলে পরিসরে থাকে, তখন একটি 30 A থেকে 40 A SPDT রিলে যেমন CY T91 একটি ছোট প্যাকেজে উচ্চ কারেন্ট সুইচিং প্রদান করতে পারে।

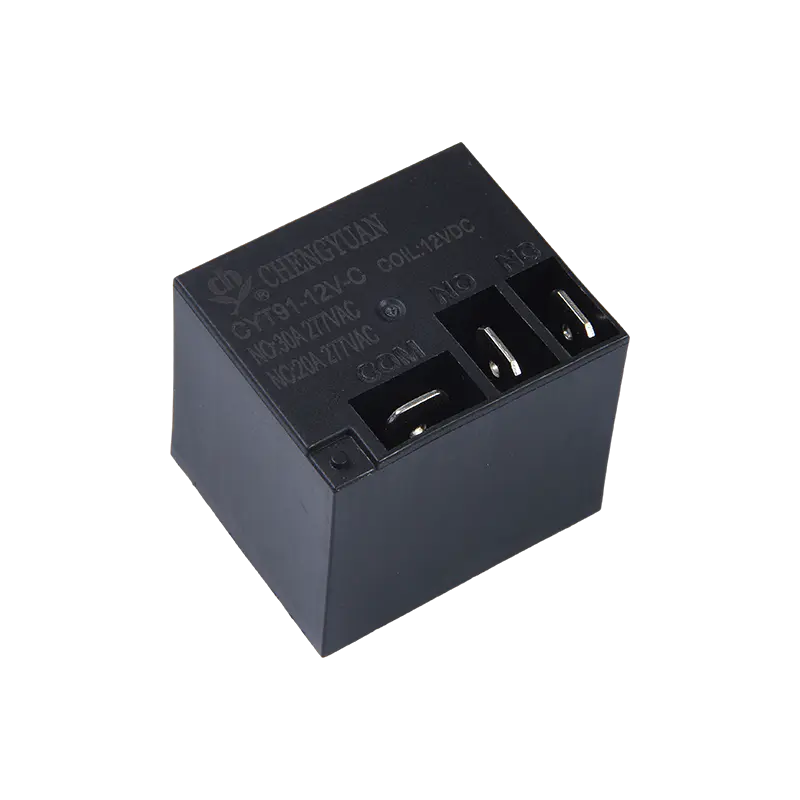

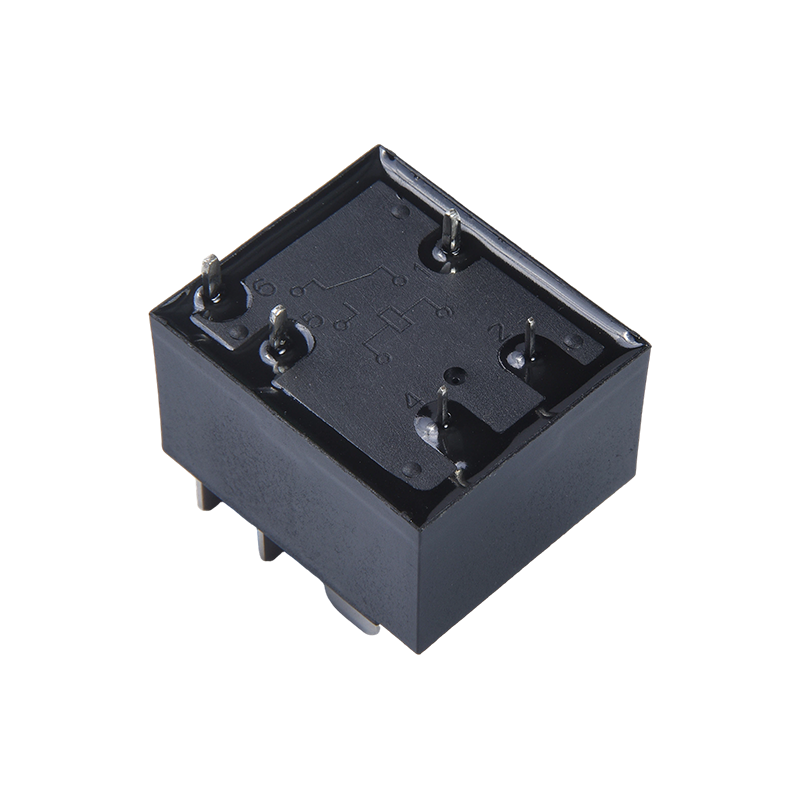

CYT91 / T91 উচ্চ-বর্তমান SPDT পাওয়ার রিলে কমপ্যাক্ট 30 টাইট স্পেসে উচ্চ-কারেন্ট স্যুইচিংয়ের জন্য একটি SPDT পাওয়ার রিলে; এসি বা ডিসি কন্টাক্টর আর্ক আচরণ বিবেচনা করার আগে একটি রিলে বিকল্প। পণ্য দেখুন →

এসি এবং ডিসি সুইচিং বিনিময়যোগ্য নয়

এসি কন্টাক্টর প্রাকৃতিক কারেন্ট শূন্য থেকে উপকৃত হয়, তাই আর্কগুলি নিভে যাওয়ার সুযোগ থাকে। ডিসি কন্টাক্টর একটি ক্রমাগত চাপের মুখোমুখি হয় যা অবশ্যই প্রসারিত, ঠান্ডা এবং দ্রুত বিভক্ত হতে হবে, অথবা যোগাযোগের ফাঁক অবশ্যই সম্পূর্ণ ভোল্টেজ সহ্য করতে হবে। এই কারণেই একটি DC কন্টাক্টর প্রায়ই একই বর্তমান রেটিং সহ একটি AC ডিভাইসের তুলনায় একটি ভিন্ন যোগাযোগের কাঠামো, চৌম্বকীয় ব্লোআউট এবং বড় শারীরিক আকার থাকে।

উচ্চ ভোল্টেজ ডিসি অ্যাপ্লিকেশনগুলি এই পার্থক্যটিকে সুস্পষ্ট করে তোলে। ব্যাটারি প্যাক, সোলার অ্যারে এবং চার্জিং সিস্টেমগুলি প্রধান সুইচ খোলার পরেও বিপজ্জনক শক্তি সরবরাহ করতে পারে। যোগাযোগকারীকে অবশ্যই সার্কিটটি নিরাপদে ভাঙ্গতে হবে, লোডকে আলাদা করতে হবে এবং ঢালাই প্রতিরোধ করতে হবে। প্রকৃত সময় ধ্রুবক, শর্ট সার্কিট কারেন্ট এবং সর্বাধিক ভোল্টেজ যাচাই করুন, শুধুমাত্র নামমাত্র ভোল্টেজ নয়।

এসি কয়েল এবং ডিসি কয়েলও আলাদা। কয়েলটিকে কন্ট্রোল সাপ্লাইয়ের সাথে মিলিয়ে নিন এবং পিকআপ, ড্রপআউট এবং হোল্ডিং কারেন্ট নিশ্চিত করুন।

হাই পাওয়ার কন্টাক্টর প্রজেক্টের জন্য একটি নির্বাচনী চেকলিস্ট

1. লোড সংজ্ঞায়িত করুন। প্রতিরোধী, প্রবর্তক, ক্যাপাসিটিভ, মোটর, ট্রান্সফরমার বা ব্যাটারি লোড সনাক্ত করুন। স্থির বর্তমান এবং ইনরাশ কারেন্ট নোট করুন।
2. সুইচিং ভোল্টেজ নিশ্চিত করুন। নামমাত্র, সর্বোচ্চ এবং ক্ষণস্থায়ী ভোল্টেজ রেকর্ড করুন। আলাদা এসি এবং ডিসি প্রয়োজনীয়তা।
3. ব্যবহার বিভাগ নির্বাচন করুন. AC-1, AC-3, AC-4, DC-1, বা আসল ডিউটির সাথে মেলে এমন ক্যাটাগরি ব্যবহার করুন।
4. কয়েল মেলে। কয়েল ভোল্টেজ, এসি বা ডিসি, পিকআপ, ড্রপআউট এবং হোল্ডিং কারেন্ট যাচাই করুন।
5. ডিউটি ​​চক্র চেক করুন। প্রতি ঘন্টায় ক্রিয়াকলাপ অনুমান এবং প্রত্যাশিত বৈদ্যুতিক জীবন। মোটর জগিং জীবন দ্রুত ছোট করতে পারে।
6. চাপ দমন এবং টার্মিনাল পর্যালোচনা. আর্ক চেম্বার, ব্লোআউট দিক, টার্মিনাল টর্ক এবং বাসবার বা পিসিবি লেআউট নিশ্চিত করুন।
7. পরিবেশ এবং মান যাচাই করুন। পরিবেষ্টিত তাপমাত্রা, আর্দ্রতা, কম্পন, দূষণ ডিগ্রি এবং প্রয়োজনীয় সার্টিফিকেশন পরীক্ষা করুন।
8. প্রোটোটাইপ পরীক্ষা করুন। উত্পাদন প্রকাশের আগে সবচেয়ে খারাপ ক্ষেত্রে ভোল্টেজ এবং কারেন্টে মেক এবং ব্রেক পরীক্ষা করুন।

প্যানেল নির্মাতাদের জন্য, রেল মাউন্ট করা মডিউলগুলি তারের এবং প্রতিস্থাপনকে সহজ করতে পারে। 16 A কন্টাক্ট সহ একটি DIN রেল রিলে মডিউল, যেমন MCYF3 14F রেল রিলে মডিউল, কম্প্যাক্ট ইন্ডাস্ট্রিয়াল কন্ট্রোল কাজগুলি পরিচালনা করতে পারে যেখানে একটি সম্পূর্ণ কন্টাক্টর বড় হবে।

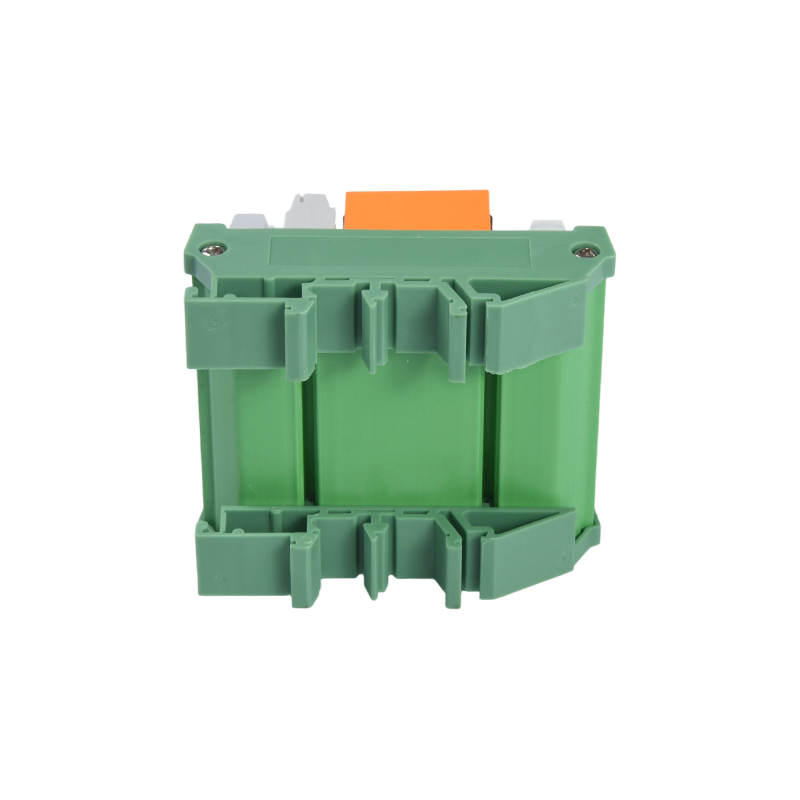

MCYF3 14F DIN রেল রিলে মডিউল মডুলার 16 কেন্দ্রীভূত শিল্প নিয়ন্ত্রণের জন্য একটি রেল-মাউন্ট করা রিলে মডিউল, তারের সরলীকরণ এবং প্রতিস্থাপন যেখানে একটি সম্পূর্ণ কন্টাক্টর বড় হবে। পণ্য দেখুন →

অ্যাপ্লিকেশন এবং ইন্টিগ্রেশন পয়েন্ট

যেখানেই কম শক্তির সংকেতকে উচ্চ শক্তির সার্কিট নিয়ন্ত্রণ করতে হবে সেখানেই উচ্চ শক্তির যোগাযোগকারী উপস্থিত হয়। সাধারণ উদাহরণ অন্তর্ভুক্ত:

• মোটর স্টার্টার এবং পাম্প কন্ট্রোল প্যানেল, যেখানে যোগাযোগকারীরা স্টার্টিং কারেন্ট পরিচালনা করে।
• HVAC কম্প্রেসার এবং ফ্যান, যেখানে ঘন ঘন সাইকেল চালানো এবং ইন্ডাকটিভ লোডের জন্য রুক্ষ যোগাযোগের প্রয়োজন হয়।
• ব্যাটারি শক্তি সঞ্চয়স্থান এবং ডিসি বিতরণ, যেখানে বিচ্ছিন্নতা এবং চাপ দমন নিরাপত্তা গুরুত্বপূর্ণ।
• সোলার ইনভার্টার এবং চার্জিং সরঞ্জাম, যেখানে উচ্চ ভোল্টেজ ডিসি অবশ্যই নির্ভরযোগ্যভাবে সুইচ করতে হবে।
• ইন্ডাস্ট্রিয়াল হিটিং এবং লাইটিং ব্যাঙ্ক, যেখানে প্রতিরোধী লোডের জন্য এখনও বড় বর্তমান ক্ষমতার প্রয়োজন হতে পারে।

ইন্টিগ্রেশন ততটা গুরুত্বপূর্ণ যতটা যোগাযোগকারী নিজেই। ঘেরের আকার তাপ বৃদ্ধিকে প্রভাবিত করে। তারের দৈর্ঘ্য ভোল্টেজ ড্রপ এবং বৃদ্ধিকে প্রভাবিত করে। কুণ্ডলী দমন PLC আউটপুট ক্ষতি প্রতিরোধ করতে পারে. কয়েল টাইপের জন্য উপযুক্ত হিসাবে একটি RC স্নাবার, ফ্লাইব্যাক ডায়োড বা ভ্যারিস্টর ব্যবহার করুন।

সাধারণ সংগ্রহের ঝুঁকি এবং কীভাবে সেগুলি হ্রাস করা যায়

সবচেয়ে সাধারণ ভুল শুধুমাত্র শিরোনাম বর্তমান রেটিং তুলনা করা হয়. একটি 40 A রিলে এবং একটি 40 A কন্টাক্টর একটি স্পেসিফিকেশন লাইনে একই রকম দেখতে পারে তবে তাদের ব্রেকিং ক্ষমতা, ডিউটি ​​চক্র এবং তাপীয় আচরণ খুব আলাদা হতে পারে। আরেকটি ঝুঁকি অনুমান করা হচ্ছে যে এসির জন্য রেট করা একটি কন্টাক্টর ডিসিতে কাজ করবে। এটি সাধারণত হবে না, অন্তত নিরাপদে বা দীর্ঘ সময়ের জন্য নয়।

সংগ্রহকারী দলগুলিকে ডেটাশীট সংশোধন, কয়েল ভোল্টেজ, যোগাযোগ ব্যবস্থা, টার্মিনাল অভিযোজন এবং শংসাপত্রের নথিগুলিও পরীক্ষা করা উচিত। যখন অ্যাপ্লিকেশন নিরাপত্তা ফাংশন জড়িত, পরীক্ষা তথ্য এবং বৈধতা জন্য একটি নমুনা অনুরোধ.

কাস্টম বা মাঝারি ভলিউম প্রকল্পের জন্য, একটি রিলে প্রস্তুতকারকের সাথে সরাসরি কাজ করা নির্বাচনের লুপকে ছোট করতে পারে। এই সাইটের পিছনে থাকা সংস্থাটি 1996 সাল থেকে রিলে এবং শিল্প নিয়ন্ত্রণ মডিউল তৈরি করেছে এবং উপলব্ধ পণ্যগুলির বিপরীতে লোড, কয়েল এবং মাউন্টিং প্রয়োজনীয়তা পর্যালোচনা করতে পারে। আপনি পর্যালোচনা করতে পারেন কোম্পানির পটভূমি or একটি উদ্ধৃতি জন্য আবেদন বিবরণ পাঠান .

রিয়েল লোডের সাথে ডিভাইসের মিল

লোড দিয়ে শুরু করুন, ক্যাটালগ পৃষ্ঠা নয়। বর্তমান, ভোল্টেজ, ইনরাশ, ডিউটি ​​চক্র, পরিবেশ এবং প্রয়োজনীয় জীবন সংজ্ঞায়িত করুন। তারপরে সিদ্ধান্ত নিন যে একটি উচ্চ শক্তির কন্টাক্টর, একটি উচ্চ কারেন্ট রিলে, বা একটি DIN রেল মডিউলটি সুইচিংয়ের সঠিক স্তর। Contactors ভারী লোড এবং ঘন ঘন অপারেশন জন্য নির্মিত হয়. উচ্চ কারেন্ট রিলে এবং মডিউলগুলি ভাল হয় যখন লোড মাঝারি হয় এবং প্যাকেজটি অবশ্যই কমপ্যাক্ট থাকতে হবে।

যদি অ্যাপ্লিকেশনটি বর্ডারলাইন হয় তবে এটি পরীক্ষা করুন। একটি যন্ত্র যা ঘরের তাপমাত্রায় একটি বেঞ্চ পরীক্ষায় উত্তীর্ণ হয় সেটি 60 সেঃ তাপমাত্রায় একটি সিল করা ক্যাবিনেটে ব্যর্থ হতে পারে। একটি কন্টাক্টর যা একটি প্রতিরোধী লোড ধারণ করে একটি মোটর স্টার্টে ঝালাই করতে পারে। অতিরিক্ত বৈধতা ধাপ সাধারণত একটি ক্ষেত্রের ব্যর্থতার চেয়ে সস্তা।
