পণ্য বৈশিষ্ট্য:
• উচ্চ লোড সুইচিং ক্ষমতা: পরিচিতিগুলি 8 amps বর্তমান স্যুইচিং সমর্থন করে, কার্যকরভাবে উচ্চ-পাওয়ার সার্কিট নিয়ন্ত্রণ করে এবং বিভিন্ন লোড প্রয়োজনীয়তা পূরণ করে।
• কম বিদ্যুত খরচ ডিজাইন: কয়েলের সংবেদনশীলতা 0.4W এর মতো কম, যা ডিভাইসের সামগ্রিক শক্তি খরচ এবং তাপ উৎপাদন কমাতে সাহায্য করে।
• উচ্চ ভোল্টেজ প্রতিরোধ এবং বিচ্ছিন্নতা: কয়েল এবং পরিচিতির মধ্যে ভোল্টেজ 5000 ভোল্টে পৌঁছায়, নির্ভরযোগ্য বৈদ্যুতিক বিচ্ছিন্নতা প্রদান করে এবং নিরাপদ অপারেশন নিশ্চিত করে।
• কমপ্যাক্ট স্ট্রাকচার: ছোট আকার স্থানের ব্যবহারকে অপ্টিমাইজ করে, এটি মুদ্রিত সার্কিট বোর্ডগুলিতে ঘন মাউন্ট করার জন্য আদর্শ করে তোলে।
• সংবেদনশীল নিয়ন্ত্রণ: দুর্বল সংকেত সহ উচ্চ-শক্তি সার্কিট নিয়ন্ত্রণ করে, স্বয়ংক্রিয় সিস্টেমে দূরবর্তী নিয়ন্ত্রণ এবং বিচ্ছিন্নতা সক্ষম করে।
সাধারণ অ্যাপ্লিকেশন:
• হোম অ্যাপ্লায়েন্সেস: ওয়াশিং মেশিন, এয়ার কন্ডিশনার, মাইক্রোওয়েভ ওভেন এবং অন্যান্য ডিভাইসে মোটর বা গরম করার উপাদানগুলির সার্কিট নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।
• ইন্ডাস্ট্রিয়াল অটোমেশন: PLC কন্ট্রোল সিস্টেম, মোটর এবং সোলেনয়েড ভালভ ড্রাইভের জন্য উপযুক্ত, স্থিতিশীল স্বয়ংক্রিয় সুইচিং প্রদান করে।
• নতুন এনার্জি ইকুইপমেন্ট: ইউপিএস নিরবচ্ছিন্ন পাওয়ার সাপ্লাই, এনার্জি স্টোরেজ সিস্টেম এবং ইনভার্টারে একটি নির্ভরযোগ্য স্বয়ংক্রিয় সুইচ হিসেবে প্রয়োগ করা হয়।
• স্মার্ট হোম: দূরবর্তী বুদ্ধিমান ব্যবস্থাপনার জন্য এয়ার কন্ডিশনার, আন্ডারফ্লোর হিটিং, পর্দা এবং অন্যান্য সিস্টেম নিয়ন্ত্রণ করতে ব্যবহৃত হয়।
• অডিও-ভিজ্যুয়াল এবং ডিসপ্লে সরঞ্জাম: অডিও সিস্টেম, মনিটর এবং অন্যান্য ডিভাইসে সিগন্যাল এবং পাওয়ারের সঠিক পরিবর্তন নিশ্চিত করতে ব্যবহৃত হয়।
যোগাযোগের ডেটা
| টাইপ | CY115F |
| যোগাযোগের উপাদান | রৌপ্য খাদ |
| যোগাযোগ প্রতিরোধ | 100mΩ সর্বোচ্চ (1A 6VDC এ) |
| রেট করা লোড (প্রতিরোধী লোড) | 8A 250VAC |
| সর্বোচ্চ বর্তমান পরিবর্তন করা | 10A |
| সর্বোচ্চ সুইচিং ভোল্টেজ | 277VAC |
| সর্বোচ্চ স্যুইচিং পাওয়ার | 2500VA |
| মিন. সুইচিং লোড | 6V 1A |
| বৈশিষ্ট্য |
| কাজ করার সময় (রেটেড কয়েল ভোল্টেজে) | 15ms সর্বোচ্চ (কোন ডায়োড নেই) |
| মুক্তির সময় | 5ms সর্বোচ্চ (কোন ডায়োড নেই) |
| অন্তরণ প্রতিরোধের | মিন. 1000MΩ (500VDC এ) |
| অস্তরক শক্তি | খোলা পরিচিতিগুলির মধ্যে: 1000VAC, 1 মিনিটের জন্য 50/60Hz |
| কয়েল এবং যোগাযোগের মধ্যে: 5000VAC, 50/60Hz 1 মিনিটের জন্য |
| যোগাযোগ সেটের মধ্যে: 2,500VAC, 50/60Hz 1 মিনিটের জন্য |
| কম্পন প্রতিরোধের | ধ্বংসাত্মক | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| কার্যকরী | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| শক প্রতিরোধের | কার্যকরী | 10G মিনিট |
| ধ্বংসাত্মক | 100G মিনিট |
| সহনশীলতা | যান্ত্রিক সহনশীলতা （10800ops./h) | 10000000 ops. (ঘরের তাপমাত্রায়) |
| বৈদ্যুতিক সহনশীলতা (360ops./h) | 100000 অপারেশন। (ঘরের তাপমাত্রায়) |
| পরিবেষ্টিত তাপমাত্রা | -40℃~ 85℃(কোন ঘনীভবন নয়) |
| ওজন | প্রায় 13.5g |
| কয়েল ডেটা (20℃ এ) |
| নামমাত্র ভোল্টেজ (ভিডিসি) | নামমাত্র অপারেটিং বর্তমান ±10%(mA) | কুণ্ডলী প্রতিরোধ ±10%(Ω) | নামমাত্র operating ক্ষমতা | ভোল্টেজ পরিচালনা করুন (সর্বোচ্চ) | রিলিজ ভোল্টেজ (ন্যূনতম) | সর্বোচ্চ অনুমোদিত ভোল্টেজ |
| 5 | 80.00 | 62.5 | প্রায় 0.4W | নামমাত্র 75% ভোল্টেজ | 5% নামমাত্র ভোল্টেজ | নামমাত্র ভোল্টেজের 130% |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
উপরে দেখানো ডেটা হল প্রাথমিক মান। কয়েলের অতিরিক্ত গরম হওয়া এড়াতে 10 মিনিটের বেশি কয়েলে সর্বাধিক অনুমোদিত ভোল্টেজ প্রয়োগ করবেন না।

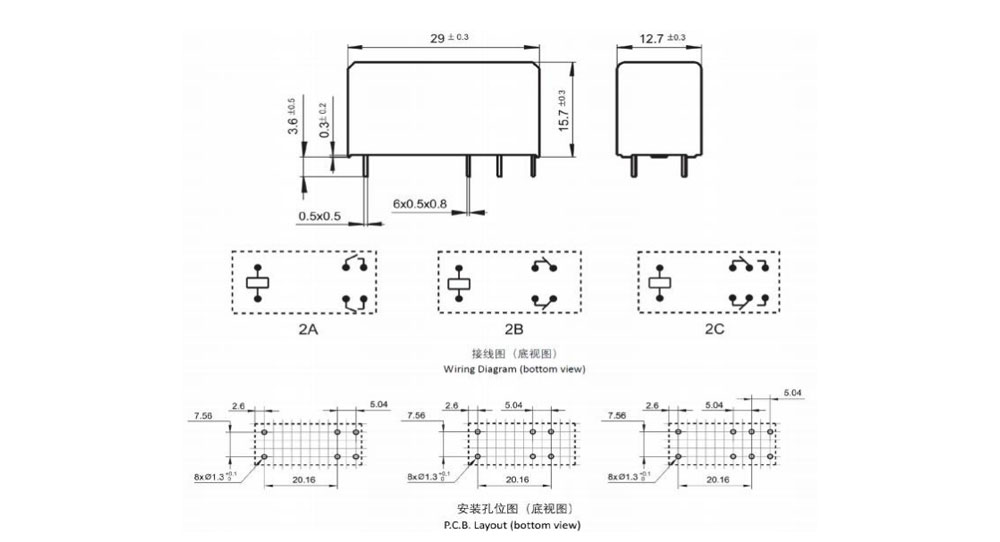

রূপরেখার মাত্রা, ওয়্যারিং ডায়াগ্রাম, PCB লেআউট (ইউনিট:মিমি)

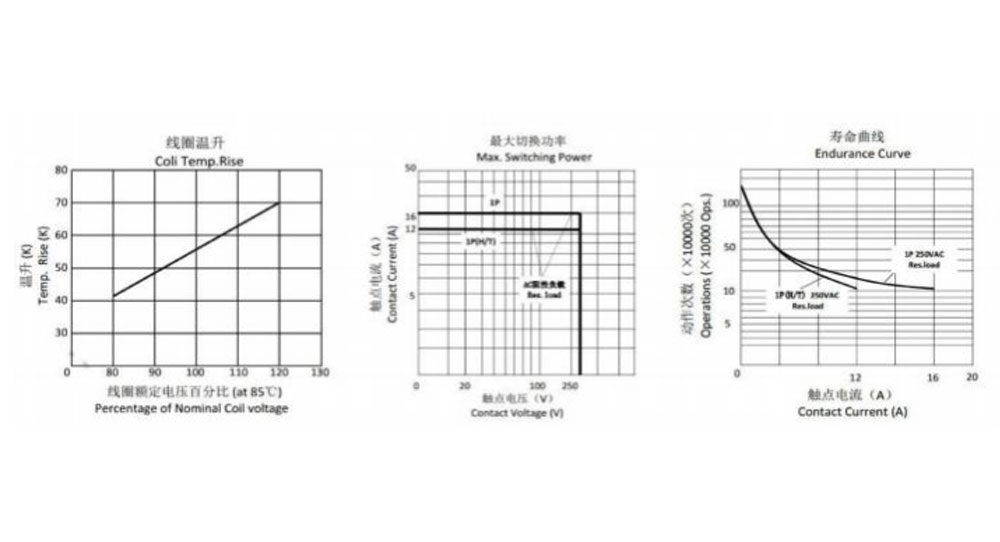

বৈশিষ্ট্যগত বক্ররেখা
অর্ডার করা তথ্য
CY115F - 2 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: প্রকার: CY115F
2: খুঁটির সংখ্যা: 2-2 পোল
3: যোগাযোগের ব্যবস্থা: A-ফর্ম A; বি-ফর্ম B ; সি-ফর্ম C
4: নামমাত্র ভোল্টেজ: 5,6,9,12,18,24,48VDC
5: ঘের রঙ: B-কালো
6: কয়েল Pwor: D-0.4W
7: প্রতিরক্ষামূলক নির্মাণ: এস-ফ্লাক্স প্রুফড,
SH- সিল টাইপ ধোয়া যায়
8: বিশেষ প্যারামিটার: Nil-Standard type
চিঠি বা নম্বর-বিশেষ প্রয়োজন
H2S , SO2 , NO2 , ধুলো ইত্যাদির মতো দূষণকারীর সাথে পরিবেশে ফ্লাক্স-প্রুফ রিলে ব্যবহার করা যাবে না।
পিসিবি-তে ফ্লাক্স-প্রুফ রিলে একত্রিত হওয়ার পরে জল পরিষ্কার বা পৃষ্ঠের প্রক্রিয়ার পরামর্শ দেওয়া হয় না।
দাবিত্যাগ: স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য। নির্দিষ্টকরণ পূর্ব বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে।
আমরা প্রতিটি সম্ভাব্য অ্যাপ্লিকেশনের জন্য সমস্ত কর্মক্ষমতা এবং সমস্ত প্যারামিটার মূল্যায়ন করতে পারিনি। এইভাবে ব্যবহারকারীদের বেছে নেওয়ার জন্য সঠিক অবস্থানে থাকা উচিত
তাদের নিজস্ব প্রয়োগের জন্য উপযুক্ত পণ্য। সিল করা রিলেগুলির জন্য, ইনস্টলেশন ফ্যান্ড পরিষ্কার করার পরে, ব্যবহারের আগে অনুগ্রহ করে বাতাস চলাচলের ছিদ্রটি খুলুন। যদি কোন কোয়েরি থাকে, তবে প্রযুক্তিগত পরিষেবার জন্য চেংইয়ুয়ানের সাথে যোগাযোগ করুন। তবে কোন পণ্যটি ব্যবহার করা উচিত তা নির্ধারণ করা ব্যবহারকারীর দায়িত্ব।
