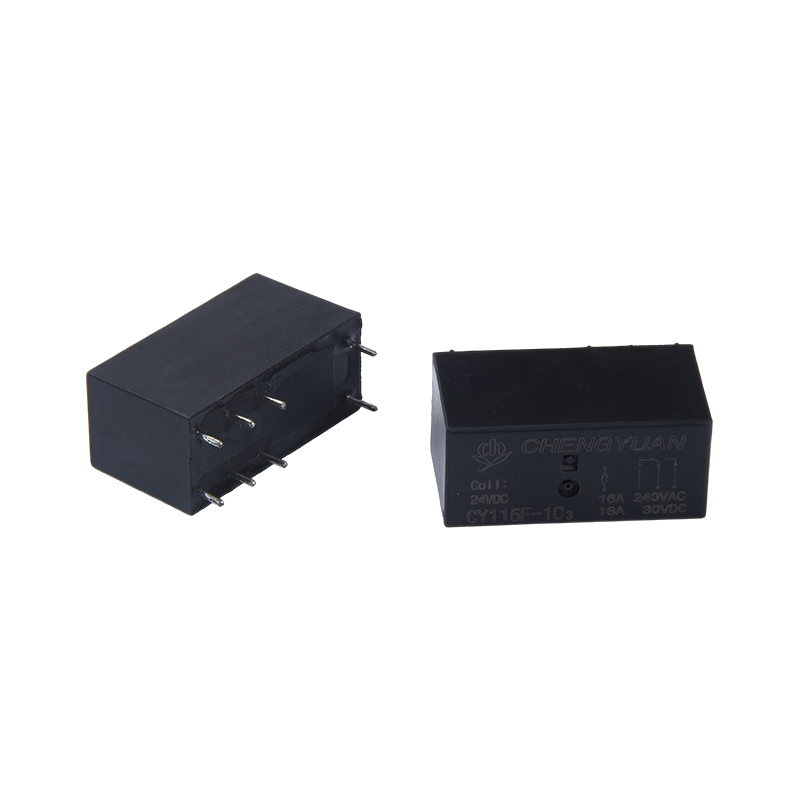

I. সুবিধা
1. উচ্চ লোড অভিযোজনযোগ্যতা: একটি 16A উচ্চ-বর্তমান যোগাযোগ স্যুইচিং ক্ষমতা অতিরিক্ত পরিবর্ধন সার্কিটের প্রয়োজন ছাড়াই মাঝারি থেকে উচ্চ-পাওয়ার লোডের সরাসরি ড্রাইভিং করার অনুমতি দেয়।
2. শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা: উচ্চ ভোল্টেজ প্রতিরোধ ক্ষমতা জটিল পাওয়ার গ্রিড পরিবেশে ভোল্টেজের ওঠানামা পরিচালনা করে, ভাঙ্গনের ঝুঁকি হ্রাস করে।
3. উচ্চ বহুমুখিতা: প্রশস্ত কয়েল ভোল্টেজ পরিসীমা এবং মানক PCB প্যাকেজিং বিভিন্ন শিল্প সরঞ্জাম ডিজাইনের সাথে সামঞ্জস্যতা নিশ্চিত করে, পণ্যের পুনর্ব্যবহারযোগ্যতা বৃদ্ধি করে।
২. পণ্য গঠন এবং ইনস্টলেশন বৈশিষ্ট্য

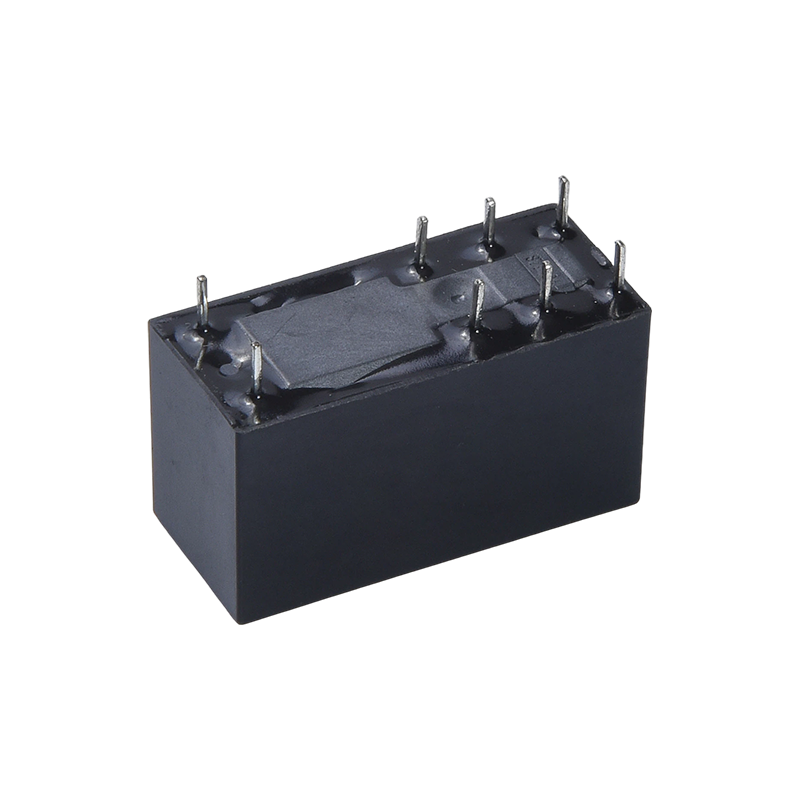

1. প্যাকেজিং স্পেসিফিকেশন: একটি যুক্তিসঙ্গত পিন লেআউট সহ একটি 8-পিন পিসিবি প্যাকেজ ব্যবহার করে, স্বয়ংক্রিয় ঢালাই এবং ভর সমাবেশের সুবিধা;
2. কমপ্যাক্ট ডিজাইন: কমপ্যাক্ট আকার ঘন অভ্যন্তরীণ সরঞ্জাম ইনস্টলেশনের প্রয়োজনীয়তা পূরণ করে, PCB বোর্ডের স্থান সংরক্ষণ করে এবং পণ্য ক্ষুদ্রকরণে অবদান রাখে।
3. স্ট্রাকচার টাইপ: SPDT (একক-পোল ডাবল-থ্রো) স্ট্রাকচার বিভিন্ন সার্কিট স্যুইচিং চাহিদার সাথে খাপ খাইয়ে সুইচিং লজিক প্রদান করে।
III. প্রযোজ্য অ্যাপ্লিকেশন দৃশ্যকল্প
1. শিল্প নিয়ন্ত্রণ: শিল্প অটোমেশন সরঞ্জাম মোটর নিয়ন্ত্রণ, contactor ড্রাইভিং, এবং সার্কিট সুইচিং জন্য উপযুক্ত;
2. হোম অ্যাপ্লায়েন্সেস: এয়ার কন্ডিশনার, ওয়াশিং মেশিন এবং রেফ্রিজারেটরের মতো উচ্চ-পাওয়ার হোম অ্যাপ্লায়েন্সে পাওয়ার কন্ট্রোল এবং লোড স্যুইচিংয়ের জন্য উপযুক্ত;
3. নিরাপত্তা এবং পাওয়ার ইকুইপমেন্ট: সিকিউরিটি মনিটরিং সিস্টেম, ইউপিএস পাওয়ার সাপ্লাই এবং ইনভার্টার সার্কিট কনভার্সনে কন্ট্রোল সুইচ করার জন্য প্রযোজ্য;
4. স্বয়ংচালিত ইলেকট্রনিক্স: অটোমোবাইলে অক্জিলিয়ারী বৈদ্যুতিক যন্ত্রপাতি লোড নিয়ন্ত্রণের জন্য ব্যবহার করা যেতে পারে (সংশ্লিষ্ট ভোল্টেজ নির্দিষ্টকরণের সাথে মিলিত হওয়া প্রয়োজন)।
যোগাযোগের ডেটা
| টাইপ | CY115F |
| যোগাযোগের উপাদান | রৌপ্য খাদ |
| যোগাযোগ প্রতিরোধ | 100mΩ সর্বোচ্চ (1A 6VDC এ) |
| রেট করা লোড (প্রতিরোধী লোড) | 16A 250VAC |
| সর্বোচ্চ বর্তমান পরিবর্তন করা | 16A |
| সর্বোচ্চ সুইচিং ভোল্টেজ | 277VAC |
| সর্বোচ্চ স্যুইচিং পাওয়ার | 4432VA |
| মিন. সুইচিং লোড | 6V 1A |
| বৈশিষ্ট্য |
| কাজ করার সময় (রেটেড কয়েল ভোল্টেজে) | 15ms সর্বোচ্চ (কোন ডায়োড নেই) |
| মুক্তির সময় | 5ms সর্বোচ্চ (কোন ডায়োড নেই) |
| নিরোধক প্রতিরোধ | মিন. 1000MΩ (500VDC এ) |
| অস্তরক শক্তি | খোলা পরিচিতিগুলির মধ্যে: 1000VAC, 1 মিনিটের জন্য 50/60Hz |
| কয়েল এবং যোগাযোগের মধ্যে: 5000VAC, 1মিনিটের জন্য 50/60Hz |
| কম্পন প্রতিরোধ | ধ্বংসাত্মক | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| কার্যকরী | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| শক প্রতিরোধ | কার্যকরী | 10G মিনিট |
| ধ্বংসাত্মক | 100G মিনিট |
| সহনশীলতা | যান্ত্রিক সহনশীলতা （10800ops./h) | 10000000 ops. (ঘরের তাপমাত্রায়) |
| বৈদ্যুতিক সহনশীলতা (360ops./h) | 100000 অপ্স। (ঘরের তাপমাত্রায়) |
| পরিবেষ্টিত তাপমাত্রা | -40℃~ 85℃(কোন ঘনীভবন নয়) |
| ওজন | প্রায় ১৩.৫ গ্রাম |
| নামমাত্র ভোল্টেজ (ভিডিসি) | নামমাত্র অপারেটিং বর্তমান ±10%(mA) | কুণ্ডলী প্রতিরোধ ±10%(Ω) | নামমাত্র operating ফোয়ার | ভোল্টেজ পরিচালনা করুন (সর্বোচ্চ) | রিলিজ ভোল্টেজ (ন্যূনতম) | সর্বোচ্চ অনুমোদিত ভোল্টেজ |
| 5 | 80.00 | 62.5 | প্রায় 0.4W | নামমাত্র 75% ভোল্টেজ | 5% নামমাত্র ভোল্টেজ | নামমাত্র ভোল্টেজের 130% |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
উপরে দেখানো ডেটা হল প্রাথমিক মান। thd কয়েলের অতিরিক্ত গরম হওয়া এড়াতে 10 মিনিটের বেশি কয়েলে আপেলের সর্বোচ্চ অনুমোদনযোগ্য ভোল্টেজ রাখবেন না।

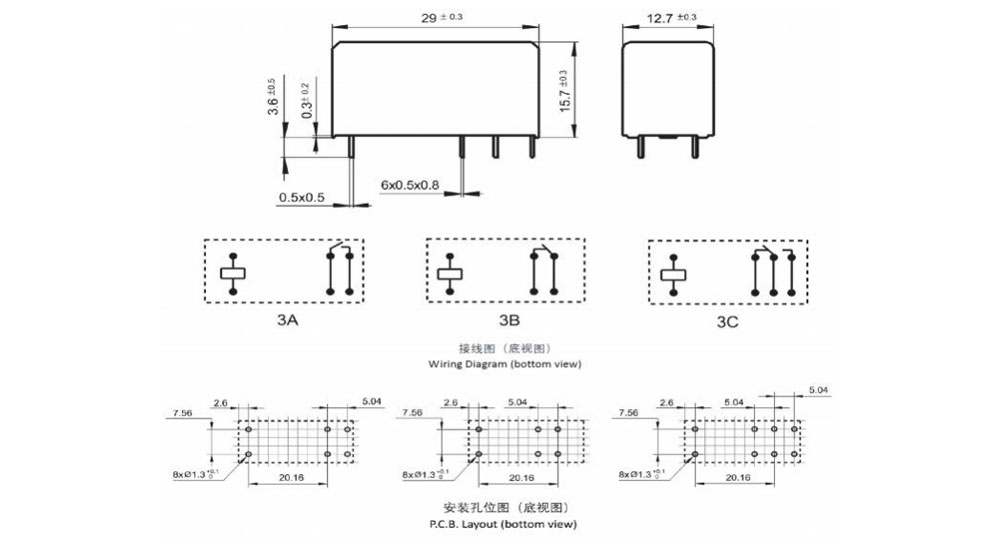

রূপরেখার মাত্রা, ওয়্যারিং ডায়াগ্রাম, PCB লেআউট (ইউনিট: মিমি)

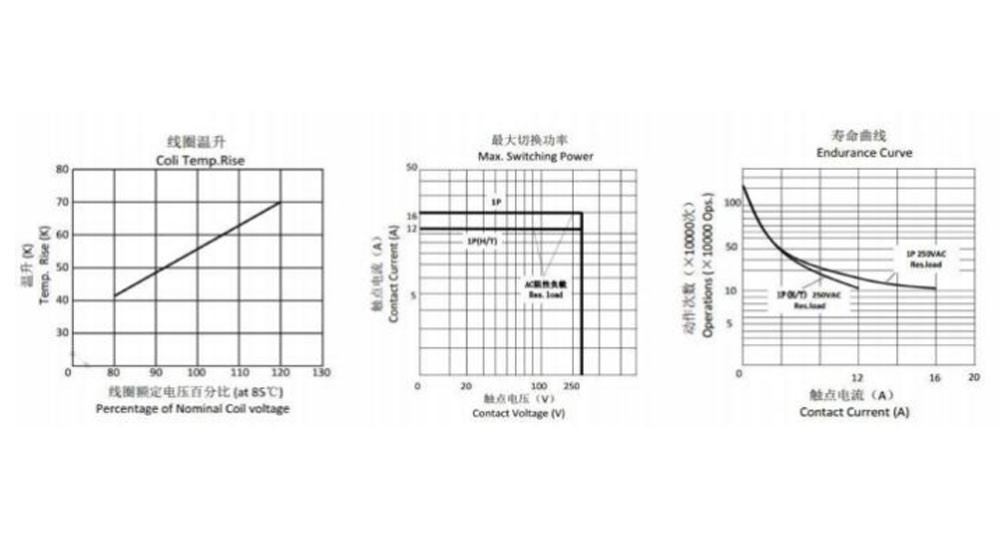

বৈশিষ্ট্যগত বক্ররেখা
অর্ডার করা তথ্য
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: প্রকার: CY115F
2: খুঁটির সংখ্যা: 1-1 পোল
3: যোগাযোগের ব্যবস্থা: A-ফর্ম A; বি-ফর্ম B ; সি-ফর্ম C
4: নামমাত্র ভোল্টেজ: 5,6,9,12,18,24,48VDC
5: ঘের রঙ: B-কালো
6: কয়েল Pwor: D-0.4W
7: প্রতিরক্ষামূলক নির্মাণ: এস-ফ্লাক্স প্রুফড,
SH- সিল করা টাইপ ধোয়া যায়
8: বিশেষ পরামিটার: Nil-Standard টাইপ
চিঠি বা নম্বর-বিশেষ প্রয়োজন
H2S, SO2, NO2, ধুলো ইত্যাদির মতো দূষণকারীর সাথে ফ্লাক্স-প্রুফ রিলে পরিবেশে ব্যবহার করা যাবে না।
পিসিবি-তে ফ্লাক্স-প্রুফ রিলে একত্রিত হওয়ার পরে জল পরিষ্কার করা বা পৃষ্ঠ প্রক্রিয়াকরণের পরামর্শ দেওয়া হয় না।
দাবিত্যাগ: স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য। নির্দিষ্টকরণ পূর্ব বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে।
আমরা প্রতিটি সম্ভাব্য অ্যাপ্লিকেশনের জন্য সমস্ত কর্মক্ষমতা এবং সমস্ত প্যারামিটার মূল্যায়ন করতে পারিনি। এইভাবে, ব্যবহারকারীদের বেছে নেওয়ার জন্য সঠিক অবস্থানে থাকা উচিত
তাদের নিজস্ব অ্যাপ্লিকেশনের জন্য উপযুক্ত পণ্য। সিল করা রিলেগুলির জন্য, ইনস্টলেশন এবং পরিষ্কার করার পরে, অনুগ্রহ করে ব্যবহার করার আগে বায়ুচলাচল ছিদ্রটি খুলুন। যদি কোনো কোয়েরি থাকে, তাহলে প্রযুক্তিগত পরিষেবার জন্য চেংইয়ুয়ানের সাথে যোগাযোগ করুন। যাইহোক, কোন পণ্যটি ব্যবহার করা হবে তা নির্ধারণ করা ব্যবহারকারীর দায়িত্ব।
