I. পণ্যের কাঠামো এবং ইনস্টলেশন বৈশিষ্ট্য
1. কোর স্ট্রাকচার: একটি ম্যাগনেটিক ল্যাচিং স্ট্রাকচার গ্রহণ করে, এটি নিশ্চিত করে যে কন্ট্রোল এন্ড থেকে পাওয়ার অপসারণের পরেও বর্তমান অবস্থা বজায় থাকে, শূন্য-পাওয়ার সুইচিং অর্জন করে।
2. ইনস্টলেশন বৈশিষ্ট্য: ছোট আকার, উচ্চ-ঘনত্ব ইনস্টলেশন পরিস্থিতিতে জন্য উপযুক্ত, কার্যকরভাবে PCB বোর্ড স্থান সংরক্ষণ;
3. স্বয়ংক্রিয় সমাবেশে অভিযোজিত: কাঠামোগত নকশা মানক ইনস্টলেশন প্রক্রিয়ার সাথে সামঞ্জস্যপূর্ণ, ভর সমাবেশকে সহজতর করে এবং উত্পাদন দক্ষতা উন্নত করে।
২. প্রযোজ্য পরিস্থিতি
1. যোগাযোগের সরঞ্জাম: বিভিন্ন যোগাযোগ ডিভাইসে সার্কিট সুইচিং এবং নিয়ন্ত্রণের জন্য উপযুক্ত, স্থিতিশীল সংকেত সংক্রমণ নিশ্চিত করে;
2. নিরাপত্তা সরঞ্জাম: নিরাপত্তা পর্যবেক্ষণ, অ্যালার্ম সিস্টেম এবং অন্যান্য নিরাপত্তা সরঞ্জামের জন্য উপযুক্ত, উচ্চ নির্ভরযোগ্যতা এবং ভোল্টেজ প্রতিরোধের সাথে নিরাপদ অপারেশন নিশ্চিত করে।
3. অফিস সরঞ্জাম: প্রিন্টার এবং কপিয়ারের মতো অফিস সরঞ্জামগুলিতে অভ্যন্তরীণ সার্কিট নিয়ন্ত্রণের জন্য ব্যবহৃত হয়;
4. হোম অ্যাপ্লায়েন্সেস: এয়ার কন্ডিশনার এবং মাইক্রোওয়েভ ওভেনের মতো হোম অ্যাপ্লায়েন্সে লোড কন্ট্রোল এবং সার্কিট স্যুইচিংয়ের জন্য উপযুক্ত৷
III. মূল সুবিধা
1. উচ্চ লোড ক্ষমতা: 17A যোগাযোগ সুইচিং ক্ষমতা, মাঝারি এবং উচ্চ-শক্তি সরঞ্জাম নিয়ন্ত্রণ প্রয়োজনের জন্য উপযুক্ত, অ্যাপ্লিকেশনের বিস্তৃত পরিসর সহ;
2. উচ্চ ভোল্টেজ প্রতিরোধ: 5000V ভোল্টেজ প্রতিরোধ, জটিল সার্কিট পরিবেশে নিরাপত্তার উন্নতি;
3. নমনীয় ইনস্টলেশন: উচ্চ-ঘনত্ব ইনস্টলেশনের জন্য ছোট আকার, অভ্যন্তরীণ স্থান সংরক্ষণ;
4. কম শক্তি খরচ এবং দীর্ঘ-মেয়াদী ধারণ: চৌম্বকীয় ল্যাচিং কাঠামো শূন্য-পাওয়ার সুইচিং এবং দীর্ঘমেয়াদী রাষ্ট্র ধারণ অর্জন করে, শক্তি খরচ হ্রাস করে।
5. প্রামাণিক শংসাপত্র: TUV এবং CQC প্রত্যয়িত, ব্যর্থতার ঝুঁকি হ্রাস করে এবং নির্ভরযোগ্যতা উন্নত করে৷
যোগাযোগের ডেটা
| টাইপ | সিওয়াইএ |
| যোগাযোগের উপাদান | রৌপ্য খাদ |
| যোগাযোগ প্রতিরোধ | সর্বোচ্চ 100 mΩ (1A 16VDC এ) |
| রেট করা লোড (প্রতিরোধী লোড) | 10A250VAC |
| সর্বোচ্চ বর্তমান পরিবর্তন করা | 15A |
| সর্বোচ্চ সুইচিং ভোল্টেজ | 250VAC |
| সর্বোচ্চ স্যুইচিং পাওয়ার | 2500VA |
| মিন. সুইচিং লোড | 6V 1A |
বৈশিষ্ট্য
| অপারেটিং সময় (রেটেড কয়েল ভোল্টেজে) | 8ms সর্বোচ্চ (কোন ডায়োড নেই) |
| মুক্তির সময় | 5ms সর্বোচ্চ (কোন ডায়োড নেই) |
| নিরোধক প্রতিরোধ | ন্যূনতম 1000MΩ (500VDC এ) |
| অস্তরক শক্তি | খোলা পরিচিতিগুলির মধ্যে: 750VAC, 1 মিনিটের জন্য 50/60Hz |
| কয়েল এবং যোগাযোগের মধ্যে: 1500VAC , 1মিনিটের জন্য 50/60Hz |
| কম্পন প্রতিরোধ | ধ্বংসাত্মক | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| কার্যকরী | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| শক প্রতিরোধ | কার্যকরী | 10G মিনিট |
| ধ্বংসাত্মক | 10G মিনিট |
| সহনশীলতা | যান্ত্রিক সহনশীলতা （10800ops./h) | 10,000,000 ops. (ঘরের তাপমাত্রায়) |
| বৈদ্যুতিক সহনশীলতা (360ops./h) | 100,000 অপারেশন। (ঘরের তাপমাত্রায়) |
| পরিবেষ্টিত তাপমাত্রা | -40℃~ 85℃(কোন ঘনীভবন নয়) |
| ওজন | প্রায় 8.5g |
কয়েল ডেটা (20℃ এ)
| নামমাত্র ভোল্টেজ (ভিডিসি) | নামমাত্র অপারেটিং বর্তমান ±10%(mA) | কুণ্ডলী প্রতিরোধ ±10%(Ω) | নামমাত্র operating ক্ষমতা | ভোল্টেজ পরিচালনা করুন (সর্বোচ্চ) | রিলিজ ভোল্টেজ (ন্যূনতম) | সর্বোচ্চ অনুমোদিত ভোল্টেজ |
| 3 | 120 | 25 | প্রায় 0.36W | নামমাত্র 75% ভোল্টেজ | নামমাত্রের ৫% ভোল্টেজ | নামমাত্র ভোল্টেজের 130% |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
উপরে দেখানো তথ্য প্রাথমিক মান. thd কয়েলের অতিরিক্ত গরম হওয়া এড়াতে 10 মিনিটের বেশি কয়েলে সর্বোচ্চ অনুমোদিত ভোল্টেজ ব্যবহার করবেন না।

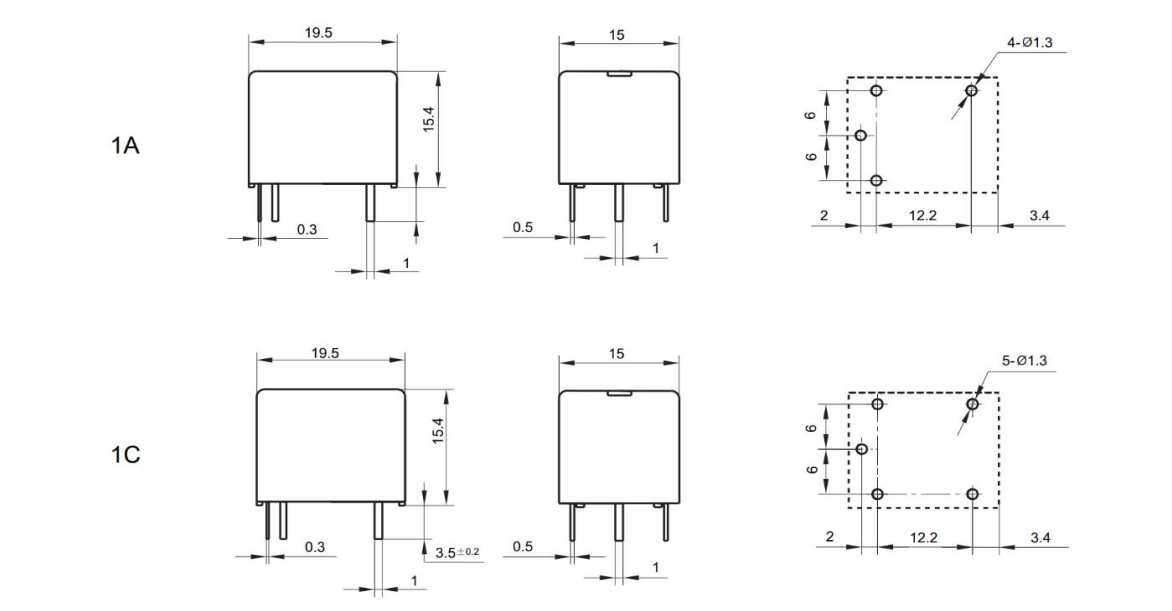

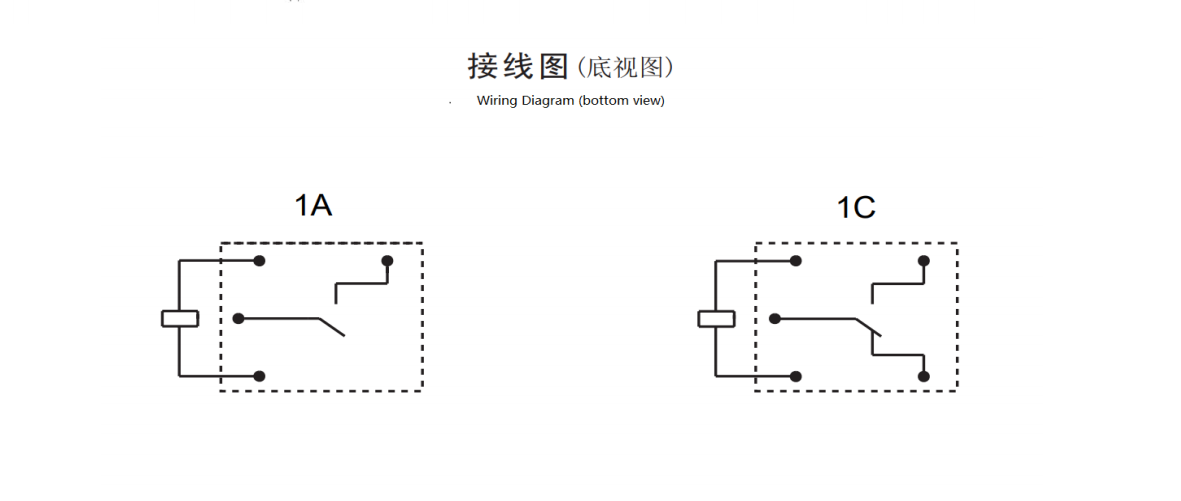

রূপরেখার মাত্রা, ওয়্যারিং ডায়াগ্রাম, PCB লেআউট (ইউনিট: মিমি)

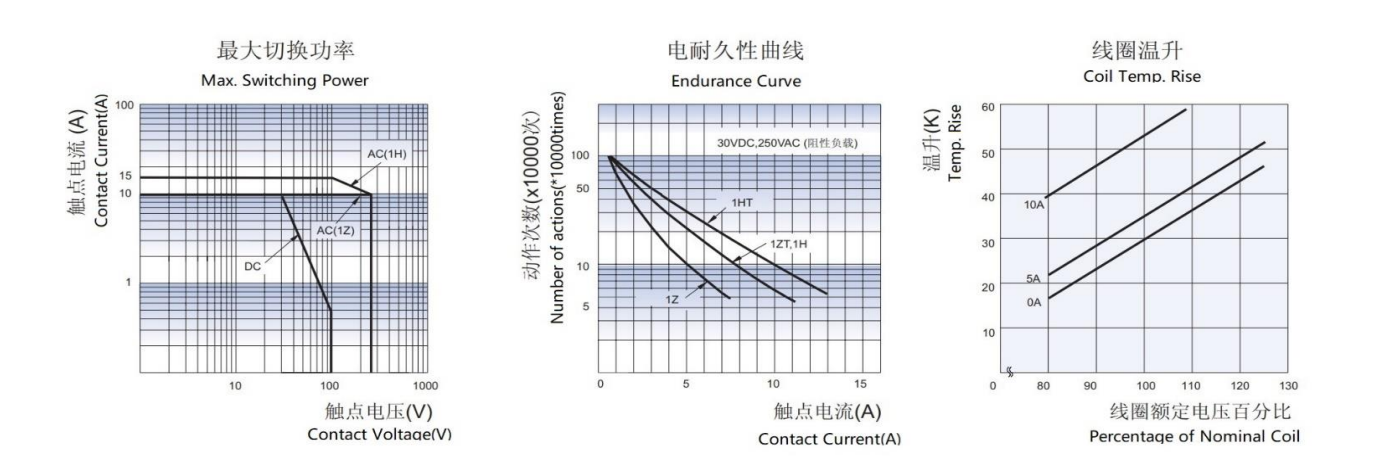

বৈশিষ্ট্যগত বক্ররেখা
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: প্রকার: CYA
2: খুঁটির সংখ্যা: 1-1 পোল
3: যোগাযোগের ব্যবস্থা: C থেকে C ; H থেকে A; B থেকে B
4: নামমাত্র ভোল্টেজ: 3,5,6,9,12,18,24,48VDC
5: ঘের রঙ: T -সাদা; এইচ-কালো; L-নীল 6: কয়েল পাওয়ার: D-0.45W L-0.36W
7: প্রতিরক্ষামূলক নির্মাণ: এস-ফ্লাক্স প্রুফড,
SH- সিল টাইপ ধোয়া যায়
8: বিশেষ প্যারামিটার: Nil-Standard type
চিঠি বা নম্বর-বিশেষ প্রয়োজন
(1): H2S, SO2, NO2, ধুলো ইত্যাদির মতো দূষণকারী পরিবেশে ফ্লাক্স-প্রুফ রিলে ব্যবহার করা যাবে না।
(2): PCB-তে ফ্লাক্স-প্রুফ রিলে একত্রিত হওয়ার পরে জল পরিষ্কার বা পৃষ্ঠ প্রক্রিয়াকরণের পরামর্শ দেওয়া হয় না।
(3): গ্রাহক-নির্দিষ্ট প্রয়োজনীয়তা (XX) আমাদের কোম্পানী দ্বারা মূল্যায়ন করা হবে এবং তারপর চরিত্রগত চিহ্ন দিয়ে চিহ্নিত করা হবে।
