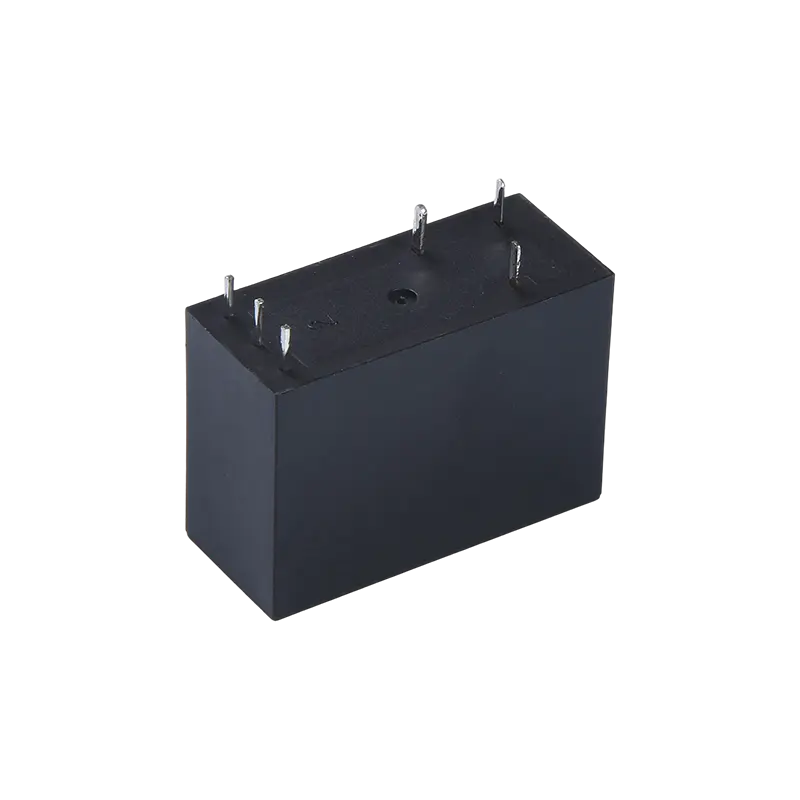

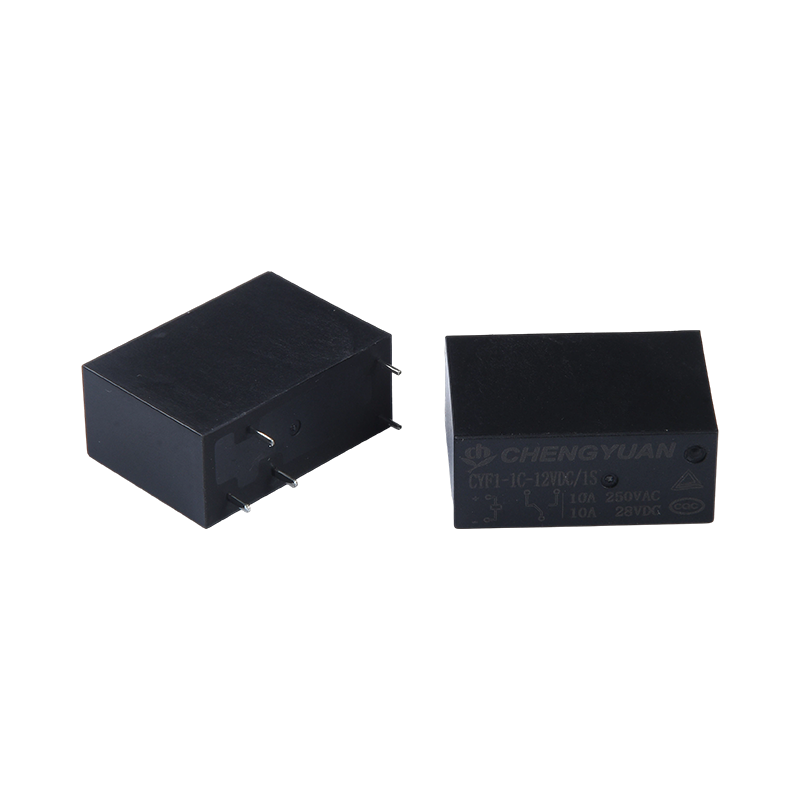

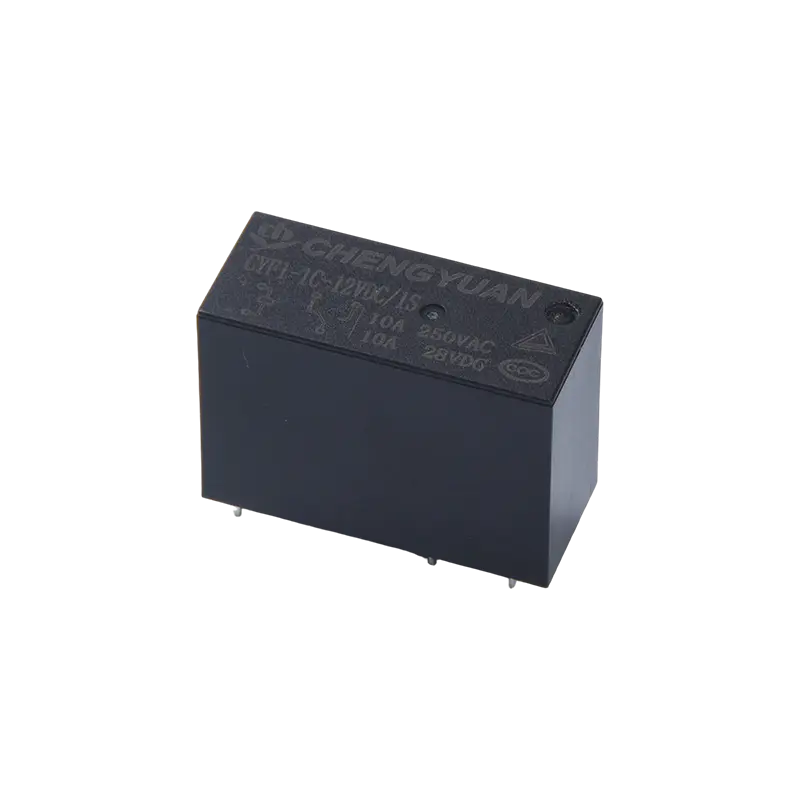

পণ্যের সুবিধা:
• জিরো স্ট্যাটিক পাওয়ার কনজাম্পশন: ম্যাগনেটিক ল্যাচিং নীতি ব্যবহার করে, অ্যাক্টিভেশনের পরে অবিচ্ছিন্ন পাওয়ার সাপ্লাই ছাড়াই যোগাযোগের অবস্থা বজায় রাখা হয়, সিস্টেম স্ট্যান্ডবাই পাওয়ার খরচ উল্লেখযোগ্যভাবে হ্রাস করে।
• উচ্চ লোড, কমপ্যাক্ট ডিজাইন: একটি অতি-ছোট প্যাকেজে 16A-এর সর্বাধিক যোগাযোগ স্যুইচিং ক্ষমতা অর্জন করে, উচ্চ শক্তির ঘনত্ব প্রদান করে এবং PCB স্থান সংরক্ষণ করে।
• পাওয়ার-অফ স্টেট মেমরি: পাওয়ার ব্যর্থতার পরে যোগাযোগের অবস্থান অপরিবর্তিত থাকে এবং বিদ্যুত পুনরুদ্ধার না করেই মূল অবস্থা বজায় থাকে, ব্যাকআপ সার্কিট বা সুরক্ষা ইন্টারলকের জন্য উপযুক্ত।
বৈশিষ্ট্য:
• সর্বাধিক 16A যোগাযোগ সুইচিং ক্ষমতা
• সিঙ্গেল-পোল এবং ডবল-পোল চেঞ্জওভার কনট্যাক্ট কনফিগারেশনে উপলব্ধ
• অতি-ছোট আকার, আদর্শ পিসিবি পিন
• সিল করা এবং ফ্লাক্স-প্রুফ প্রকারে পাওয়া যায়
• পরিবেশ বান্ধব পণ্য (ROHS অনুগত)
• মাত্রা: (28.9*12.6*20.6)mm
প্রধান অ্যাপ্লিকেশন:
• স্মার্ট মিটার এবং এনার্জি ম্যানেজমেন্ট: প্রিপেইড মিটার এবং স্মার্ট সার্কিট ব্রেকারগুলিতে রিমোট সুইচিং কন্ট্রোলের জন্য ব্যবহৃত হয়, ম্যাগনেটিক ল্যাচিংয়ের মাধ্যমে কম বিদ্যুত খরচ অর্জন করে।
• এনার্জি সেভিং অ্যাপ্লায়েন্সেস: এয়ার কন্ডিশনার এবং ওয়াটার হিটারের মতো অ্যাপ্লায়েন্সগুলির প্রধান পাওয়ার কন্ট্রোলে একত্রিত করা হয় যাতে স্ট্যান্ডবাই পাওয়ার খরচ কমানো যায় এবং শক্তি দক্ষতার মান পূরণ করা যায়।
• নিরবচ্ছিন্ন পাওয়ার সাপ্লাই এবং এনার্জি স্টোরেজ: ইউপিএস এবং ফটোভোলটাইক ইনভার্টারগুলির আউটপুট সুইচিং সার্কিটে ব্যবহৃত হয়, বিদ্যুৎ বিভ্রাটের সময় অবস্থা বজায় রেখে সিস্টেমের ধারাবাহিকতা নিশ্চিত করে।
• নিরাপত্তা এবং ফায়ার প্রোটেকশন সিস্টেম: হঠাৎ পাওয়ার ব্যর্থতার সময় নির্ভরযোগ্য সুইচ স্থিতি নিশ্চিত করতে অ্যালার্ম সিস্টেম এবং জরুরী আলো নিয়ন্ত্রণ সার্কিটে ব্যবহৃত হয়।
যোগাযোগ পরামিতি
| যোগাযোগ কনফিগারেশন | 1A/1C | 2A/2C |
| যোগাযোগ প্রতিরোধ | < 50mΩ (1A 6VDC) |
| যোগাযোগের উপাদান | AgSnO₂, AgCdO |
| যোগাযোগ লোড (প্রতিরোধী) | 20A 250VAC 16A 250VAC/28VDC 10A 250VAC/28VDC | 8A 250VAC 5A 277VAC/28VDC |
| সর্বাধিক সুইচিং ভোল্টেজ | 250VAC / 28VDC |
| সর্বাধিক সুইচিং বর্তমান | 20A/16A/10A | 8A/5A |
| সর্বোচ্চ সুইচিং পাওয়ার | 5000VA/480W | 1200VA/150W |
| যান্ত্রিক স্থায়িত্ব | 1×10⁷ চক্র |
| বৈদ্যুতিক স্থায়িত্ব | 1×10⁵ চক্র |
কয়েল পরামিতি
| রেট কয়েল পাওয়ার - | একক কয়েল 540mW |
| ডুয়াল কয়েল ≦1W (বিদ্যুৎ স্পেসিফিকেশন অনুসারে পরিবর্তিত হয়) |
| কয়েল তাপমাত্রা বৃদ্ধি | রেটেড ভোল্টেজে 26°C (47°F) |
| সর্বোচ্চ তাপমাত্রা | 130°C (266°F) |
কয়েল স্পেসিফিকেশন টেবিল
| রেট ভোল্টেজ (ভিডিসি) | ভোল্টেজ সেট/রিসেট (ভিডিসি) | পালস প্রস্থ (মি.সে.) | ডুয়াল কয়েল রেজিস্ট্যান্স (Ω±10%) | একক কয়েল প্রতিরোধ (Ω±10%) |
| কয়েল ঘ | কয়েল ২ |
| 3 | ≤2.40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | ≤4.00 | ≥50 | 37 | 33 | 42 |
| 12 | ≤9.60 | ≥50 | 200 | 169 | 267 |
| 24 | ≤19.2 | ≥50 | 800 | 680 | 1067 |
| 48 | ≤38.4 | ≥50 | 2780 | 2315 | 4267 |
কর্মক্ষমতা পরামিতি
| অন্তরণ প্রতিরোধের | 100MΩ (500VDC) |
| অস্তরক ভোল্টেজ প্রতিরোধ | যোগাযোগ এবং কুণ্ডলী মধ্যে | 1 মিনিটের জন্য 5000VAC |
| খোলা পরিচিতি মধ্যে | 1 মিনিটের জন্য 750VAC |
| অপারেটিং টাইম (রেটেড ভোল্টেজে) | ≤10ms |
| রিলিজ সময় (রেটেড ভোল্টেজে) | ≤5 মি |
| শক | স্থিতিশীলতা | 100m/s² (10g) |
| শক্তি | 1000m/s² (100g) |
| কম্পন | 10Hz~55Hz, 1.5 মিমি ডবল প্রশস্ততা |
| আর্দ্রতা | 35%~85% RH |
| তাপমাত্রা পরিসীমা | -40°C ~ 85°C |
| টার্মিনাল টাইপ | পিসিবি টাইপ |
| ওজন | প্রায় 10 গ্রাম |
| প্যাকেজিং টাইপ | প্লাস্টিক-সিল টাইপ, সোল্ডার-প্রতিরোধী টাইপ |
নিরাপত্তা সার্টিফিকেশন
| সিকিউসি | 1A/1C | 16A 250VAC 16A 28VDC10A |
| 1A/1C | 10 250VAC 10 28 ভিডিসি |
| 2A/2C | 8A 250VAC 8A 28VDC |
| টিইউভি | 1A/1C | 16A250VAC cos phi=1 16A 28/R=0ms |
| 1A/1C | 10 250VAC 10 28 ভিডিসি |
| 2A/2C | 8A250VAC cos phi=1 8A 28/R=0ms |
অর্ডারিং মার্কের উদাহরণ
রিলে মডেল সিওয়াইএফ
কয়েল ভোল্টেজ 5 6 9 12 18 24 48 ভিডিসি
যোগাযোগের ফর্ম 1A: একটি গ্রুপ সাধারণত খোলা, 1C: রূপান্তরের একটি গ্রুপ, 2A: সাধারণত খোলা দুটি গ্রুপ, 2C রূপান্তরের দুটি গ্রুপ
কয়েল ফর্ম 1S: একক কয়েল 2S: ডবল কয়েল
যোগাযোগের উপাদান T: AgSnO2, কোনোটিই নয়: AgCdO
মন্তব্য: (1) H2S, SO2, NO2 ইত্যাদির মতো ক্ষতিকারক গ্যাস রয়েছে এমন পরিবেশে, প্লাস্টিক-সিলযুক্ত পণ্যগুলি ব্যবহার করার পরামর্শ দেওয়া হয় এবং অনুগ্রহ করে প্রকৃত ব্যবহারে পরীক্ষা এবং নিশ্চিতকরণ পরিচালনা করুন; যখন সামগ্রিক পরিষ্কারের প্রয়োজন হয় না, এটি সুপারিশ করা হয়
এটি ফ্লাক্স-প্রতিরোধী পণ্য অগ্রাধিকার দিতে সুপারিশ করা হয়;
- এই পণ্যটি একটি পরিবেশ বান্ধব পণ্য। অর্ডার করার সময় অনুগ্রহ করে সংশ্লিষ্ট বৈশিষ্ট্য নম্বরটি চিহ্নিত করুন, যেখানে (551) RoHS সম্মতি নির্দেশ করে (পরিচিতিতে ক্যাডমিয়াম থাকে), এবং (555) RoHS সম্মতি নির্দেশ করে (পরিচিতিতে ক্যাডমিয়াম থাকে না)।
ওয়্যারিং ডায়াগ্রাম, মাউন্টিং হোল সাইজ ইউনিট: মিমি
(1) মাত্রিক সহনশীলতা পণ্যের কিছু বাহ্যিক মাত্রার জন্য নির্দিষ্ট করা হয় না। যখন বাহ্যিক মাত্রা ≤1 মিমি হয়, তখন সহনশীলতা হয় ±0.2 মিমি; যখন বাহ্যিক মাত্রা 1 ~ 5 মিমি এর মধ্যে হয়, তখন সহনশীলতা হয় ± 0.3 মিমি।
যখন সামগ্রিক আকার >5 মিমি, সহনশীলতা হয় ± 0.4 মিমি;
(2) মাত্রিক সহনশীলতা ছাড়া মাউন্টিং হোলের মাত্রা হল ±0.1 মিমি।
উল্লেখ্য বিষয়:
- ম্যাগনেটিক ল্যাচিং রিলে এর ফ্যাক্টরি স্টেট হল রিসেট স্টেট, কিন্তু রিলে পরিবহন বা ইন্সটলেশনের সময় প্রভাবের মত কারণের কারণে এটি অ্যাকশন স্টেটে পরিবর্তিত হতে পারে। অতএব, ব্যবহার করার সময় (বিদ্যুৎ সরবরাহ
সংযুক্ত হলে, অনুগ্রহ করে এটিকে অ্যাকশন স্টেটে রিসেট করুন বা প্রয়োজন অনুযায়ী রিসেট করুন।
- চৌম্বকীয় ল্যাচিং রিলে কাজ করে বা পুনরায় সেট করে তা নিশ্চিত করার জন্য, কয়েলে প্রয়োগ করা উত্তেজনা ভোল্টেজ অবশ্যই রেটেড ভোল্টেজে পৌঁছাতে হবে এবং পালস প্রস্থ অবশ্যই অ্যাকশন বা রিসেট সময়ের 5 গুণের বেশি হতে হবে। করবেন না
অ্যাকশন এবং রিসেট কয়েলগুলিতে ভোল্টেজ প্রয়োগ করার সময়, কয়েলগুলিতে দীর্ঘ সময়ের জন্য ভোল্টেজ প্রয়োগ করবেন না (1 মিনিটের বেশি)।
- পণ্য পরিবহন, সঞ্চয়স্থান এবং প্রয়োগের সময়, অপারেটিং ভোল্টেজ এবং রিসেট ভোল্টেজের পরিবর্তন এড়াতে অনুগ্রহ করে পণ্যটিকে শক্তিশালী চৌম্বক ক্ষেত্র থেকে দূরে রাখুন।
