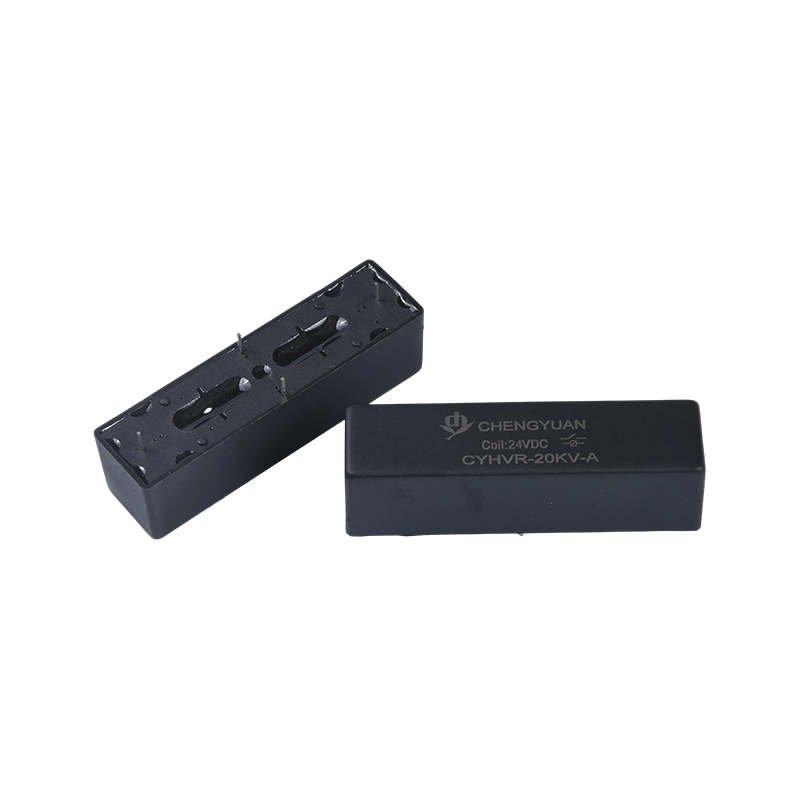

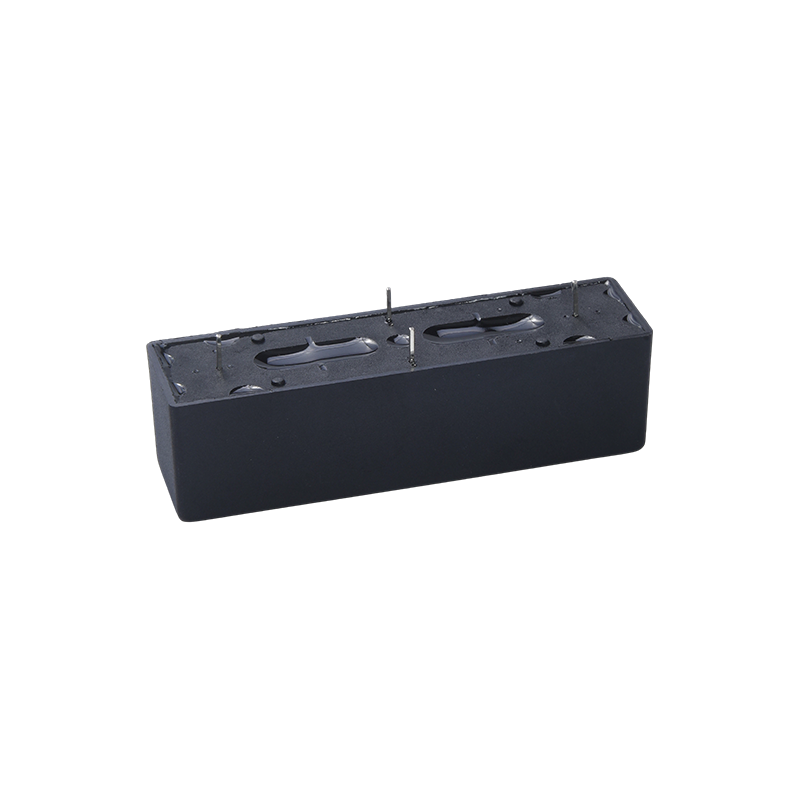

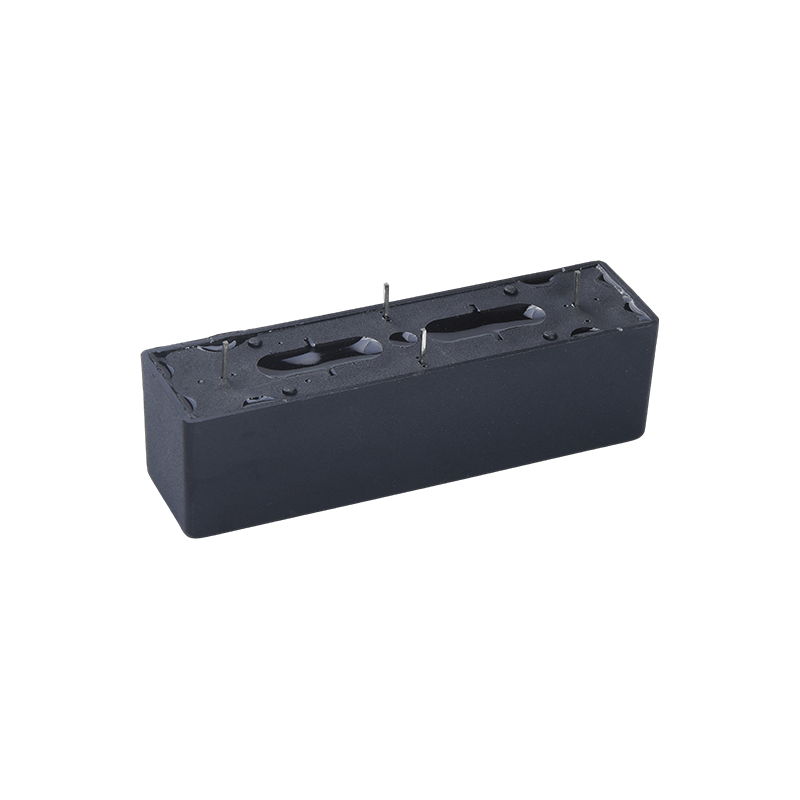

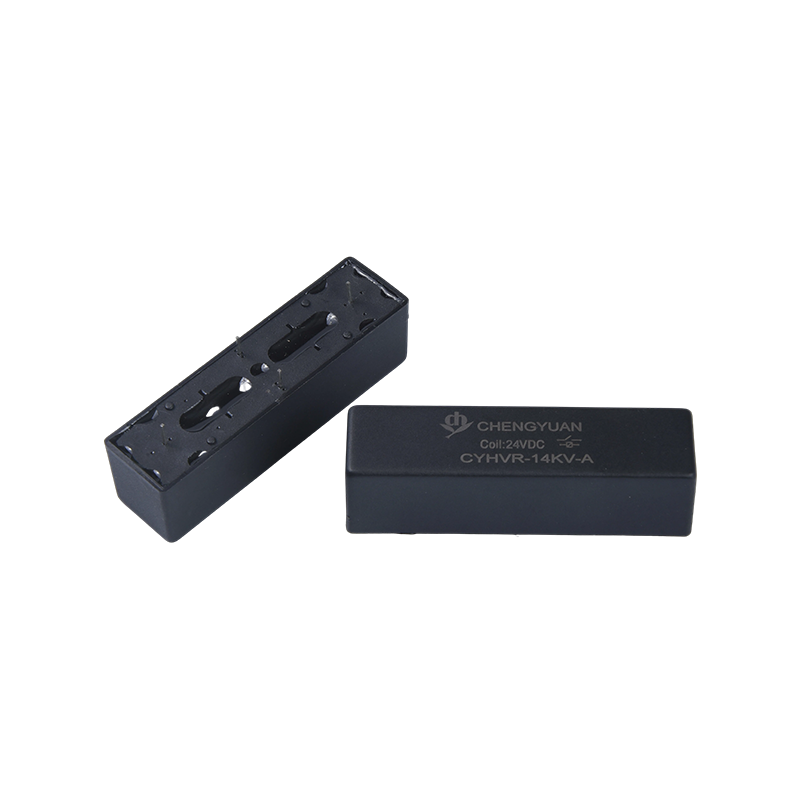

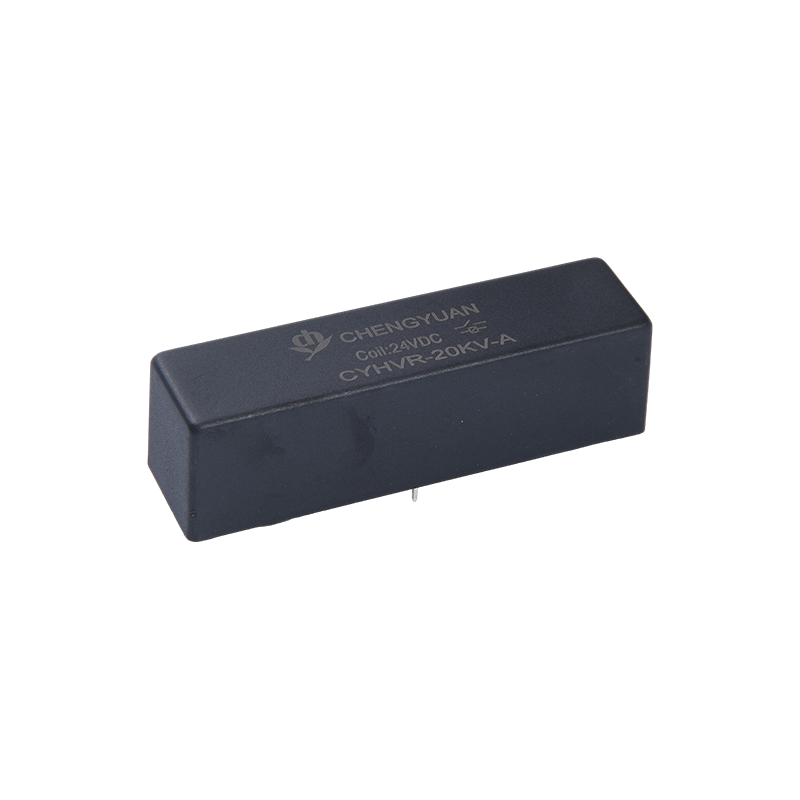

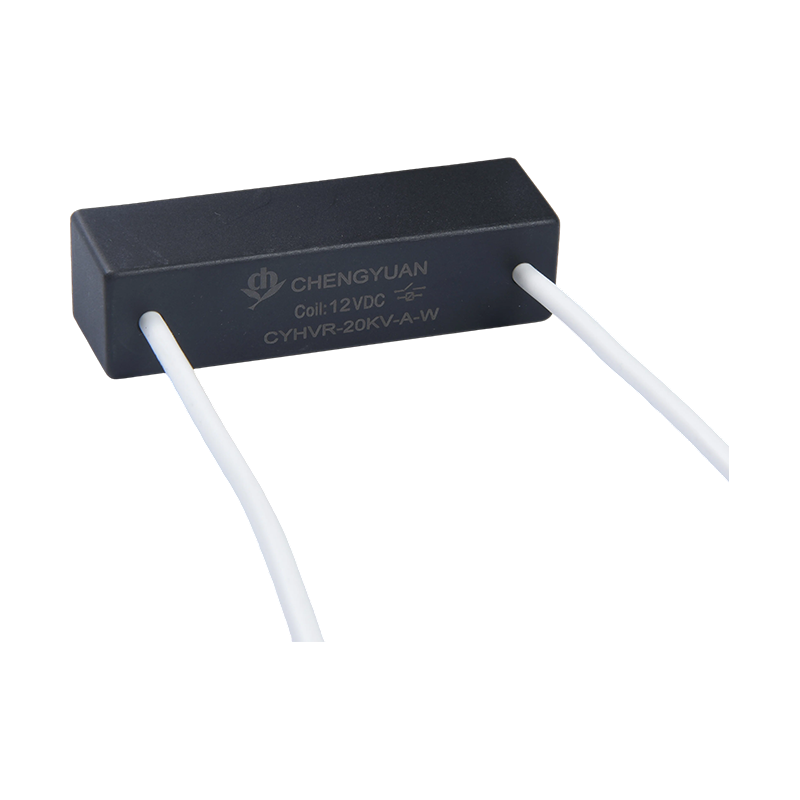

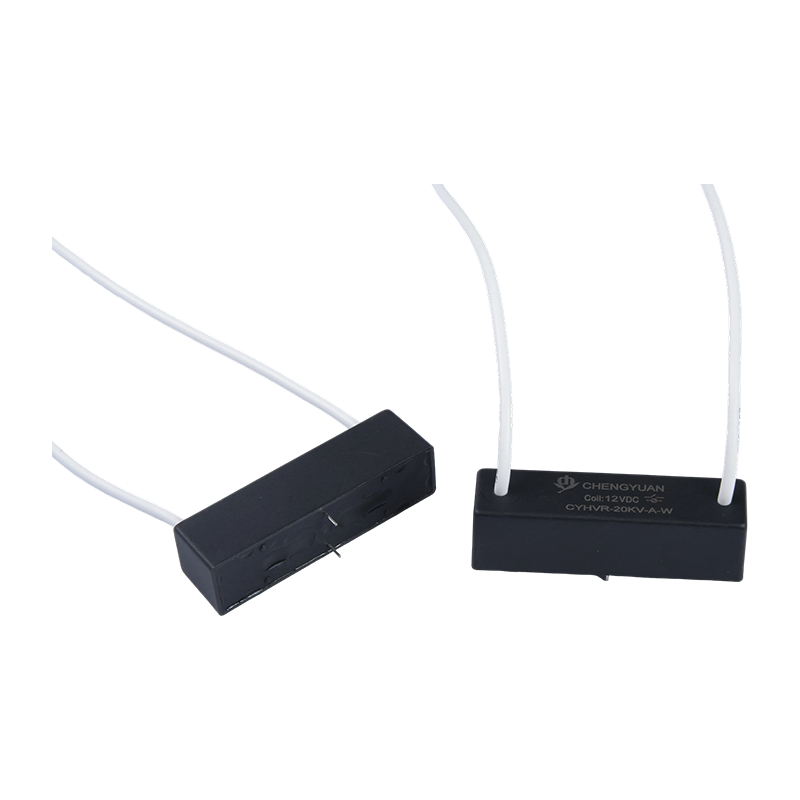

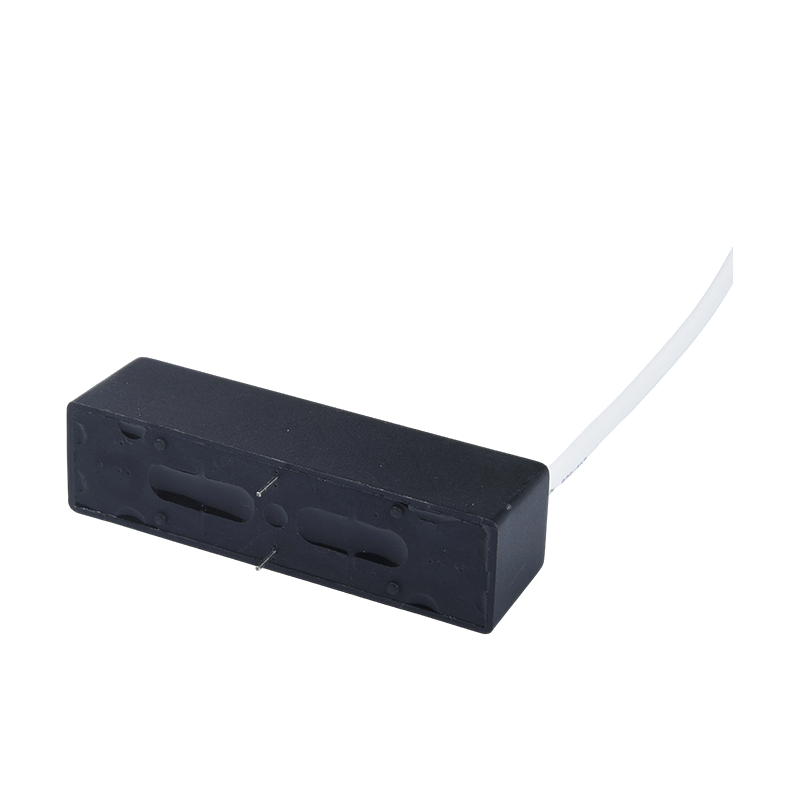

পণ্য বৈশিষ্ট্য:
উচ্চ কারেন্ট স্যুইচিং: উচ্চ-ভোল্টেজ পরিবেশেও 3A এর লোড ক্ষমতা বজায় রাখে, যেখানে উচ্চ ভোল্টেজ এবং উচ্চ কারেন্ট সহাবস্থান হয় সেখানে সুইচিং প্রয়োজনীয়তা সমর্থন করে।
নির্ভরযোগ্য বিচ্ছিন্নতা কর্মক্ষমতা: নিয়ন্ত্রণ ব্যবস্থার নিরাপত্তা নিশ্চিত করে চমৎকার সংকেত বিচ্ছিন্নতা প্রদান করতে রিড সুইচ প্রযুক্তি ব্যবহার করে।
নমনীয় ইনস্টলেশন বিকল্প: দুটি কনফিগারেশনে উপলব্ধ: পিসিবি টাইপ এবং তারের প্রকার সহ PCB, বিভিন্ন সার্কিট বোর্ড লেআউট এবং উচ্চ-ভোল্টেজ ক্রিপেজ দূরত্বের প্রয়োজনীয়তার সাথে খাপ খাইয়ে নেওয়া।
ওয়াইড কয়েল ভোল্টেজ রেঞ্জ: কয়েল ভোল্টেজ 5VDC থেকে 24VDC, স্ট্যান্ডার্ড কন্ট্রোল সার্কিটগুলির সাথে সামঞ্জস্যের সুবিধা দেয়৷
সাধারণ অ্যাপ্লিকেশন:
নতুন এনার্জি সিস্টেম: উচ্চ-ভোল্টেজ ডিসি বাসবার স্যুইচ করতে এবং চার্জিং এবং ডিসচার্জিং নিয়ন্ত্রণের জন্য ফটোভোলটাইক (পিভি) ইনভার্টার এবং শক্তি সঞ্চয়স্থান সিস্টেমে ব্যবহৃত হয়।
উচ্চ-ভোল্টেজ পরীক্ষার সরঞ্জাম: ভোল্টেজ পরীক্ষা এবং নিরোধক সনাক্তকরণ সহ্য করার জন্য উচ্চ-ভোল্টেজ পরীক্ষকগুলিতে একটি মূল স্যুইচিং উপাদান হিসাবে কাজ করে।
পাওয়ার ইলেকট্রনিক্স: উচ্চ-ভোল্টেজ পাওয়ার কনভার্টারগুলিতে স্বয়ংক্রিয় সার্কিট সুরক্ষা এবং নিয়ন্ত্রণ সরবরাহ করে।
মহাকাশ: এভিওনিক্স সরঞ্জামগুলিতে উচ্চ-ভোল্টেজ নিয়ন্ত্রণ সার্কিটের জন্য উপযুক্ত, কঠোর নিরাপত্তা মান পূরণ করে।
শিল্প উচ্চ-ভোল্টেজ নিয়ন্ত্রণ: উচ্চ-ভোল্টেজ সরঞ্জাম সুরক্ষা এবং সার্কিট সুইচিং নিয়ন্ত্রণের জন্য শিল্প অটোমেশনে ব্যবহৃত হয়।
| যোগাযোগ রেটিং |
| যোগাযোগ ব্যবস্থা | 1 ফর্ম A 1 ফর্ম B |
| যোগাযোগ রেটিং | 50W |
| সর্বোচ্চ। সুইচিং ভোল্টেজ (ডিসি বা এসি পিক) সর্বোচ্চ | DC.7.5KV, |
| ব্রেকডাউন ভোল্টেজ মিনিট | DC.10KV |
| ম্যাক্স. সুইচিং কারেন্ট | 2.0A |
| সর্বোচ্চ কারেন্ট বহন করুন | 3.0A |
| অপারেশন লাইফ | বৈদ্যুতিক | DC.10000V-1mA 0.5X106 MIN পরিচালনা (R.L.) |
| যান্ত্রিক | 1*108 মিনিট অপারেশন (R.L.) |
| কয়েল প্যারামিটার (23℃) |
| কয়েল ভোল্টেজ (ভিডিসি) | কুণ্ডলী প্রতিরোধ Ω± 10% | স্বাভাবিক স্রোত (mA) | রিলিজ ভোল্টেজ ভিডিসি(মিনিট) (রেটেড ভোল্টেজের 10%) | পিক আপ ভোল্টেজ ভিডিসি(সর্বোচ্চ) (রেটেড ভোল্টেজের 80%) |
| রেট | সর্বোচ্চ |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
সতর্কতা:1, রেট করা কয়েল ভোল্টেজের চেয়ে কম যেকোনও কয়েল ভোল্টেজের ব্যবহার রিলে-এর ক্রিয়াকলাপকে আপস করবে।
2. পিক আপ এবং রিলিজ ভোল্টেজ শুধুমাত্র পরীক্ষার উদ্দেশ্যে এবং ডিজাইনের মানদণ্ড হিসাবে ব্যবহার করা যাবে না।
| অপারেশন শর্ত |
| প্রতিরোধের সাথে যোগাযোগ করুন | 150mΩ |
| ব্রেকডাউন ভোল্টেজ | পরিচিতি খুলুন | DC10KV |
| COIL-এর সাথে যোগাযোগ | DC20KV |
| অন্তরণ প্রতিরোধের | পরিচিতি খুলুন | পরিচিতি খুলুন 1X109ΩMIN.(DC.100V) |
| COIL-এর সাথে যোগাযোগ | কয়েলে পরিচিতিগুলি 1X109ΩMIN.(DC.100V) |
| ইলেক্ট্রোমোটিভ ক্যাপাসিট্যান্স | 2.0pF MAX |
| সময় কাজ | 4.0mS |
| মুক্তির সময় | 2.0mS |
| কম্পন | 20G(0~55Hz.1.5mm) |
| শক | 30G(11mS,1/2Sin Wave) |
| অপারেটিং তাপমাত্রা | -20℃-70℃ |
| torage তাপমাত্রা | -35℃-90℃ |
| সোল্ডারিং তাপমাত্রা | 5 সেকেন্ড। সর্বোচ্চ 260℃ |

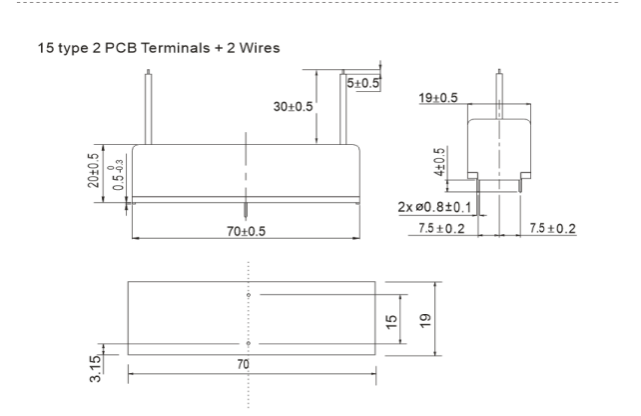

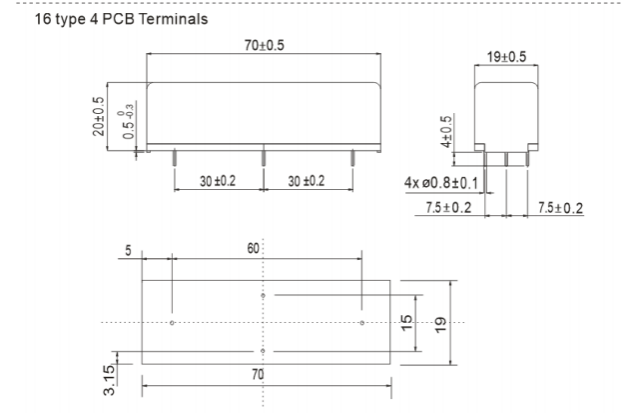

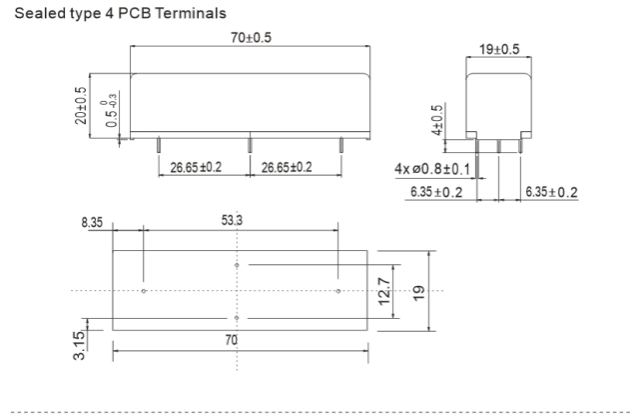

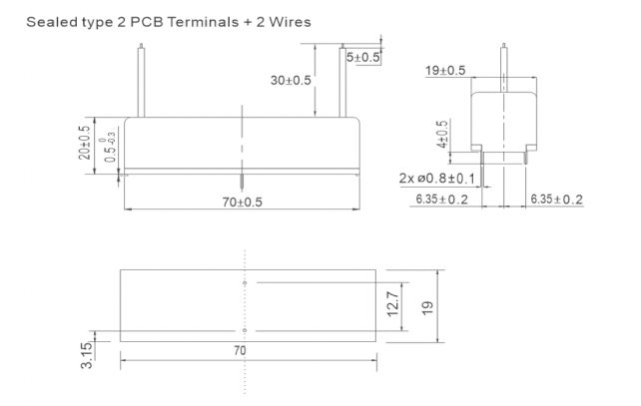

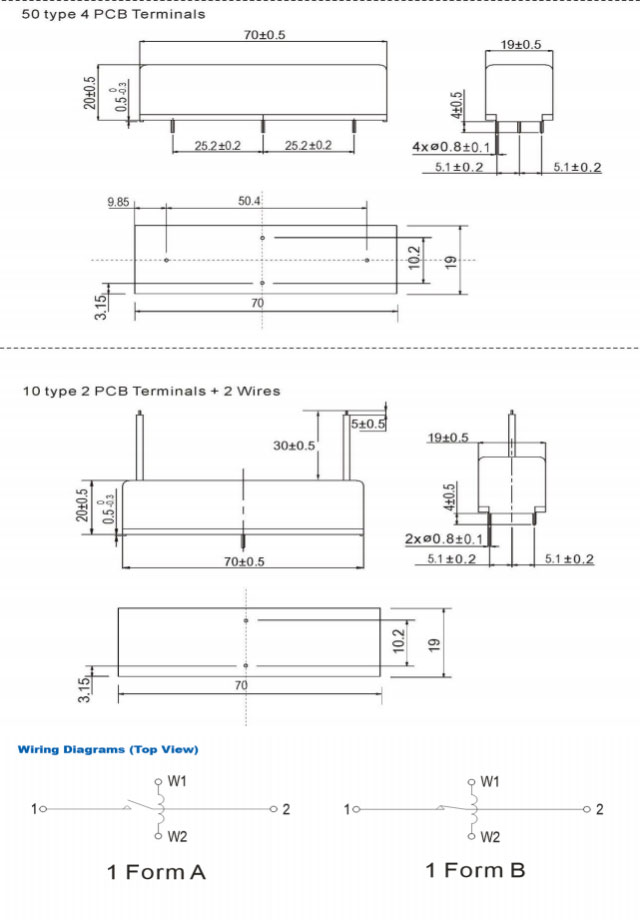

মাত্রা(মিমি/ইঞ্চি)
| তথ্য অর্ডার |
| CYHVR- 12 - A - 14K - W - 15 1 2 3 4 5 6 |
| 1, আর্ট নম্বর: CYHVR 2, কয়েল রেট করা ভোল্টেজ(V): DC:12,24 3, যোগাযোগের ফর্ম: A: সাধারণ খোলা, B: সাধারণ বন্ধ 4, ব্রেকডাউন ভোল্টেজ সর্বনিম্ন: DC:10 KV 5, টার্মিনাল প্রকার: NIL: PCB প্রকার, W: PCB ওয়্যার 6. টার্মিনাল দূরত্ব: NIL: সিল করা প্রকার, 15: 15 প্রকার, 16:16 প্রকার, 10:10 প্রকার, 50:50 টাইপ |
1. ব্রেকডাউন ভোল্টেজ হল DC.15KV

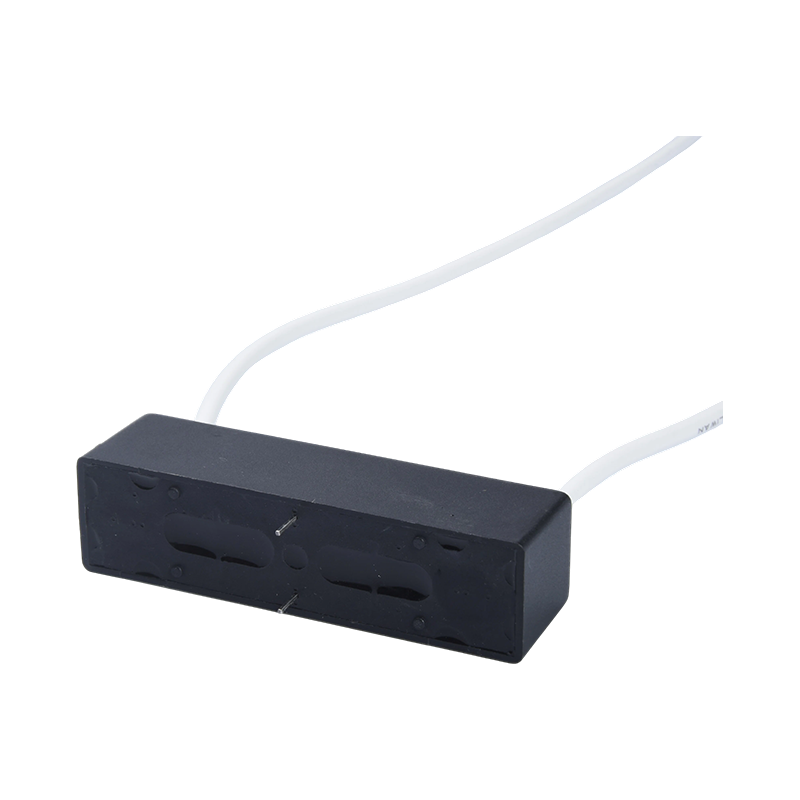

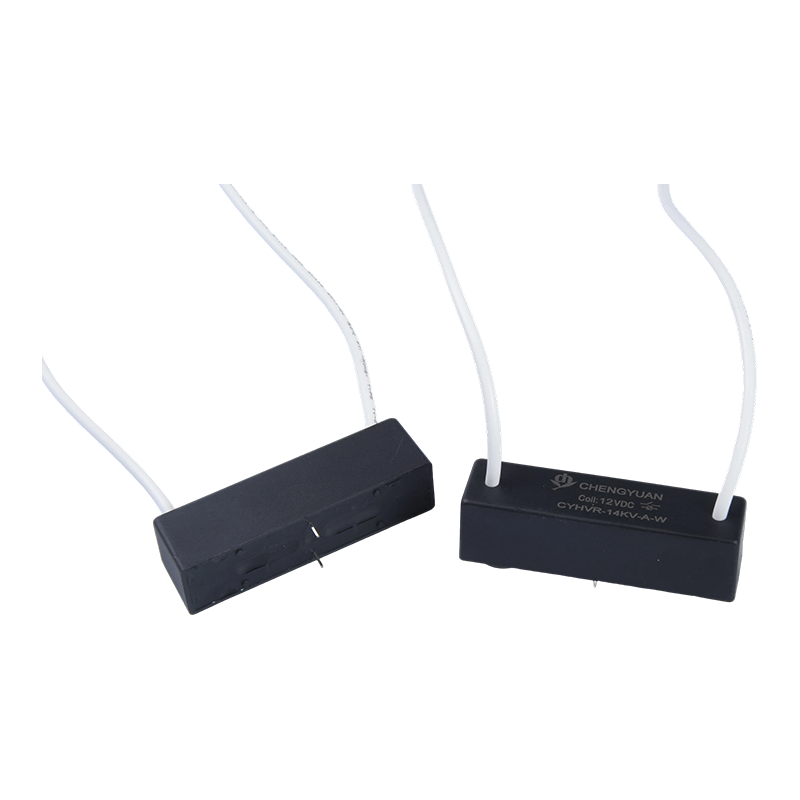

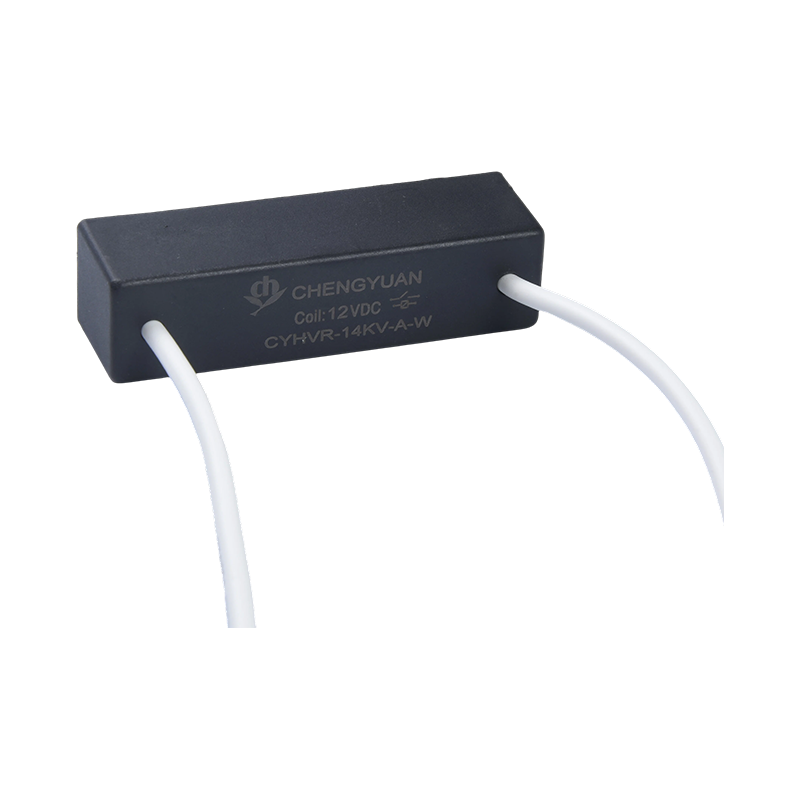

2, PCB টাইপ, PCB ওয়্যার টাইপ
| যোগাযোগ রেটিং |
| যোগাযোগ ব্যবস্থা | 1 ফর্ম A 1 ফর্ম B |
| যোগাযোগ রেটিং | 50W |
| সর্বোচ্চ। সুইচিং ভোল্টেজ (DC বা AC PEAK) সর্বোচ্চ | DC.10KV, |
| ব্রেকডাউন ভোল্টেজ মিনিট | ডিসি। 15KV |
| ম্যাক্স. সুইচিং কারেন্ট | 2.0A |
| সর্বোচ্চ কারেন্ট বহন করুন | 3.0A |
| অপারেশন লাইফ | বৈদ্যুতিক | DC.10000V-1mA 0.5X106 MIN অপারেশন (R. L.) |
| যান্ত্রিক | 1*108 মিনিট অপারেশন (R.L.) |
