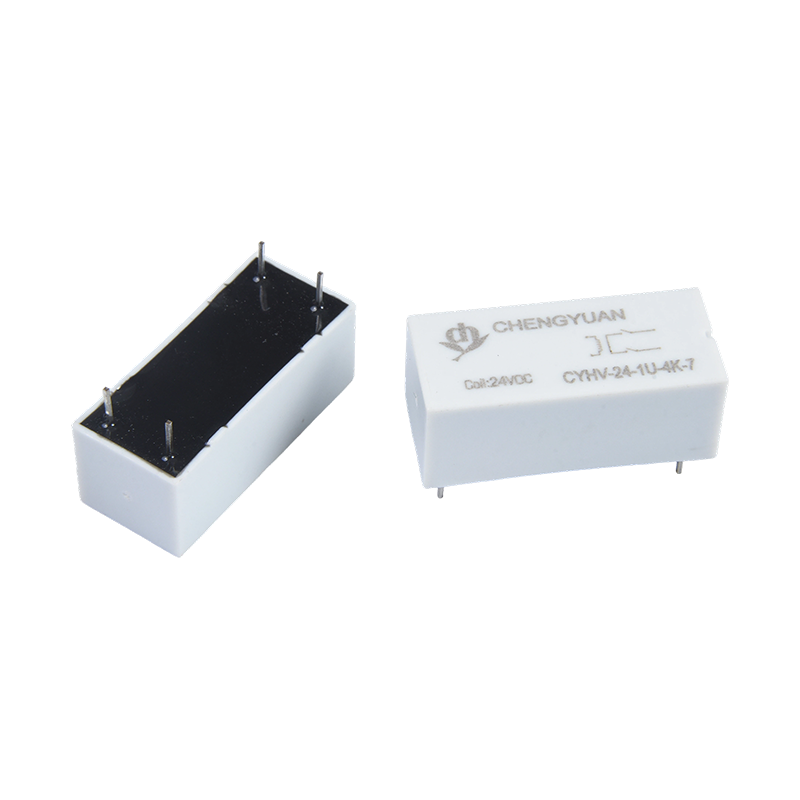

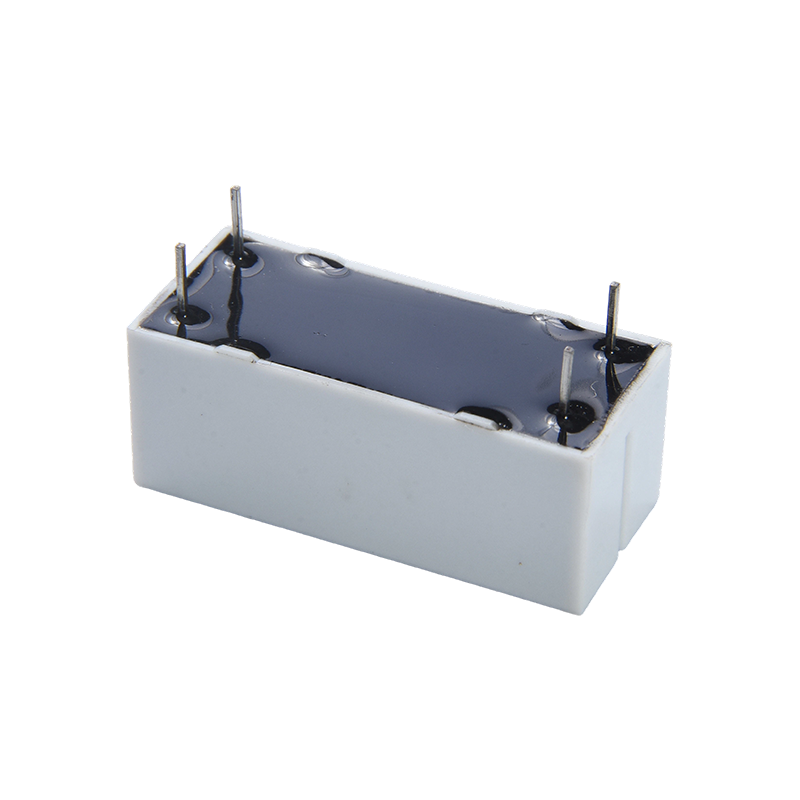

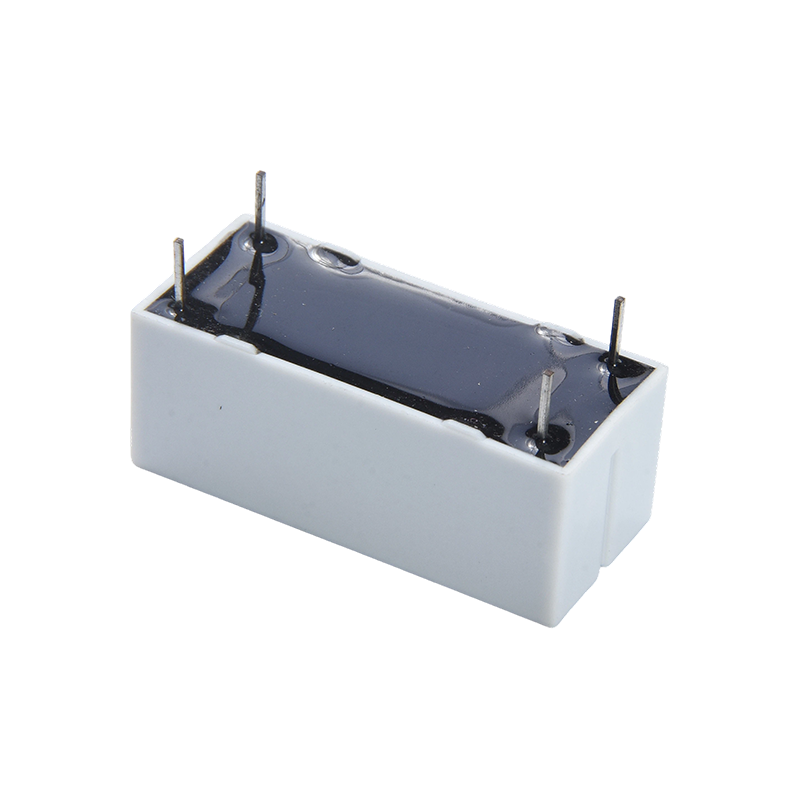

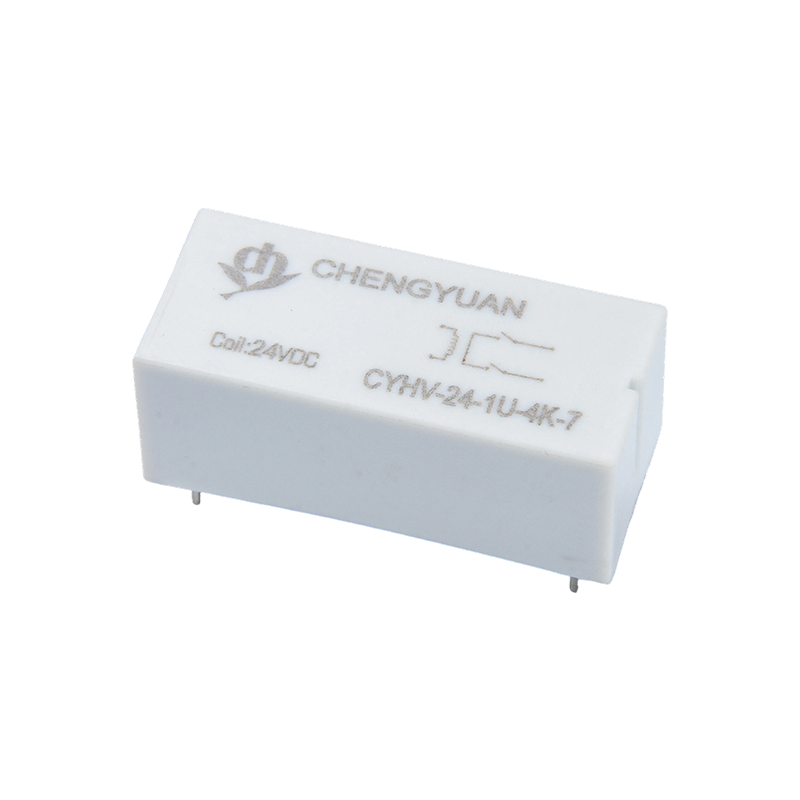

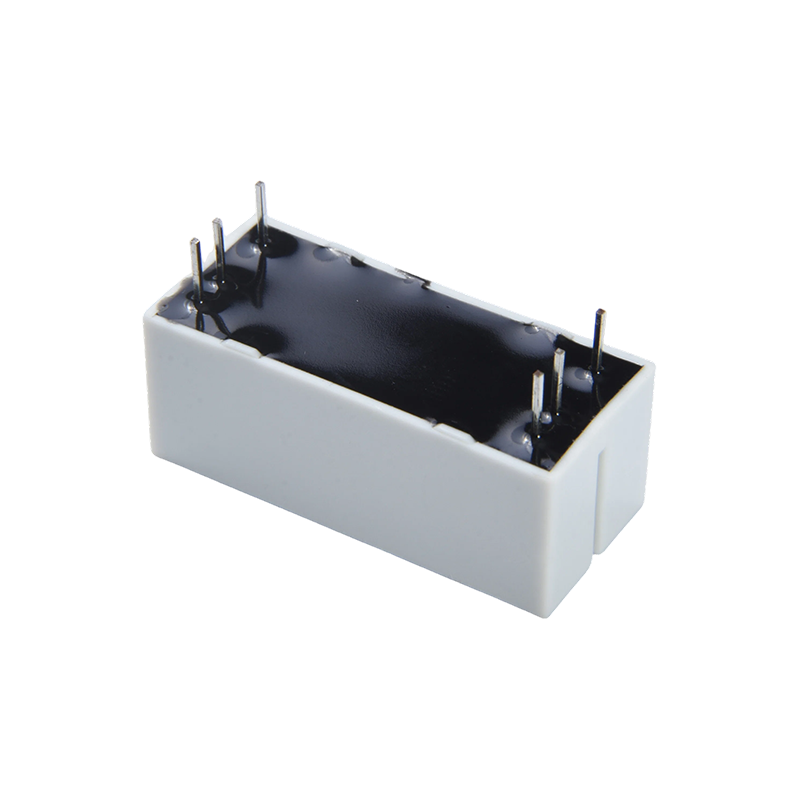

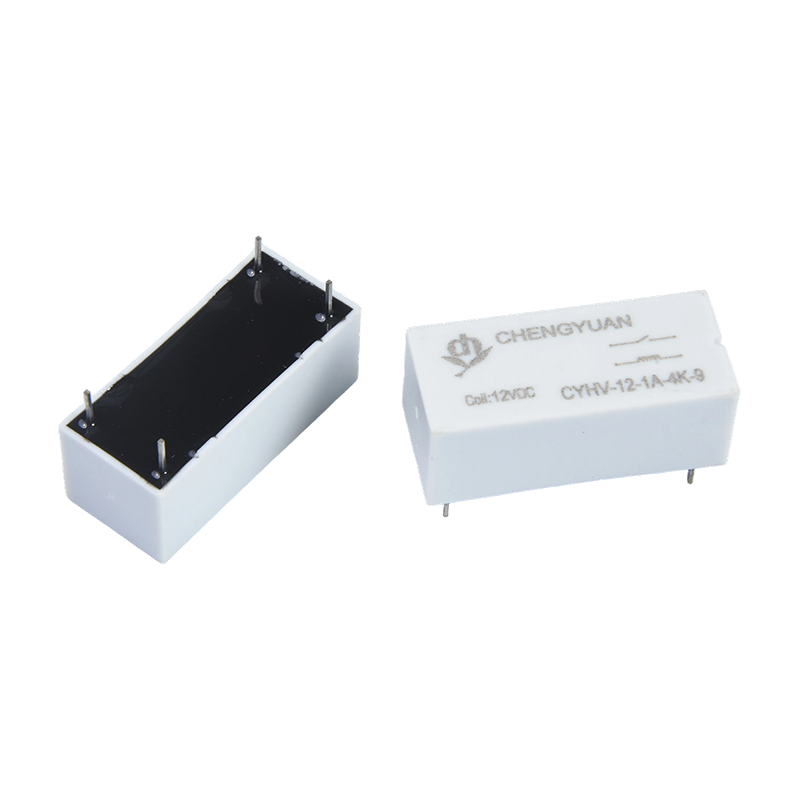

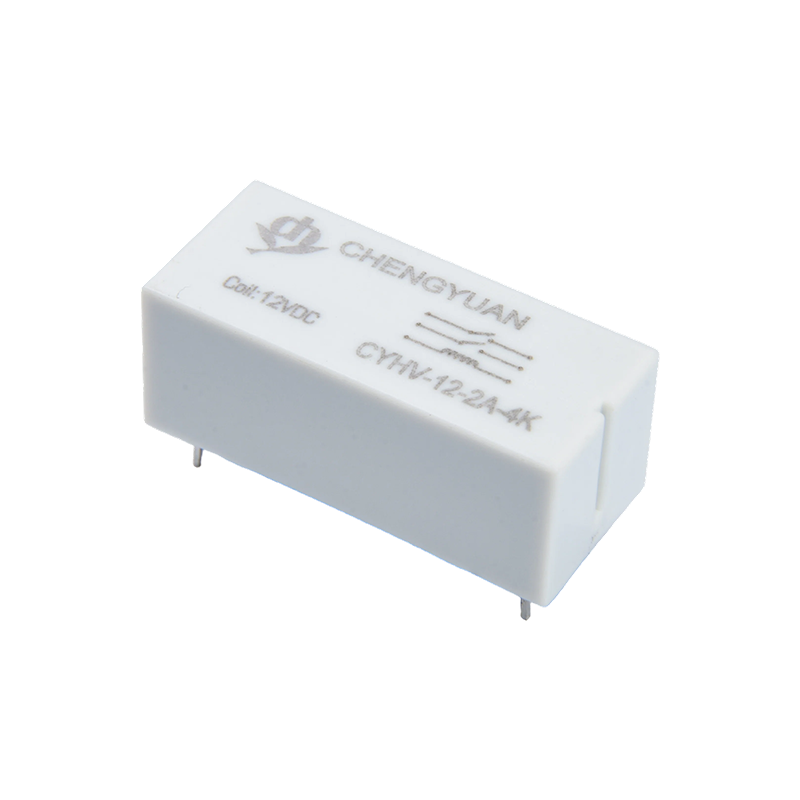

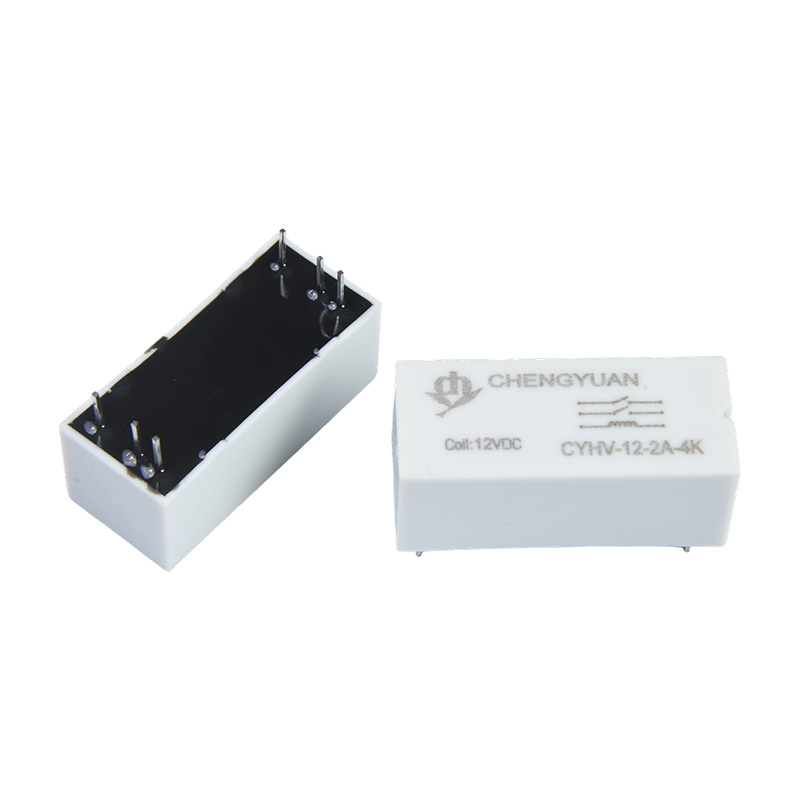

পণ্যের সুবিধা:
আল্ট্রা-হাই ভোল্টেজ বিচ্ছিন্নতা: 6000V পর্যন্ত পরিচিতিগুলির মধ্যে ভোল্টেজ সহ্য করে, PCB-স্তরের রিলেগুলির জন্য চমৎকার উচ্চ-ভোল্টেজ বিচ্ছিন্নতা ক্ষমতা প্রদান করে, কার্যকরভাবে উচ্চ-ভোল্টেজ হস্তক্ষেপকে ব্লক করে।
উচ্চ-ভোল্টেজ লো-কারেন্ট স্যুইচিং: উচ্চ ভোল্টেজের অধীনে দুর্বল স্রোত (যেমন, 10mA @ 1500VDC) বা কম ভোল্টেজের অধীনে প্রচলিত স্রোত (যেমন, 1A @ 30VDC) সুস্পষ্টভাবে সংজ্ঞায়িত অ্যাপ্লিকেশন পরিসীমা সহ অপ্টিমাইজ করা হয়েছে।
সীলমোহরযুক্ত দীর্ঘ-জীবনের কাঠামো: রিড সুইচটি একটি নিষ্ক্রিয় গ্যাসে সিল করা হয়, এতে কোন চলমান পরিধানের অংশ থাকে না, যার ফলে একটি অত্যন্ত দীর্ঘ যান্ত্রিক জীবন এবং পরিবেশগত ধূলিকণা এবং আর্দ্রতার প্রতিরোধ ক্ষমতা থাকে।
মূল বৈশিষ্ট্য:
মাল্টি-লেভেল লোড স্পেসিফিকেশন: বিভিন্ন লোড শর্ত সমর্থন করে: 10mA/1500VDC, 15mA/1000VDC, 1A/30VDC, উচ্চ-ভোল্টেজ মাইক্রোকারেন্ট এবং কম-ভোল্টেজের প্রচলিত বর্তমান পরিস্থিতি উভয়ই মিটমাট করে।
উচ্চ-সংবেদনশীলতা কয়েল: কম কয়েল ড্রাইভিং পাওয়ার খরচ, 3-24VDC কম-ভোল্টেজ কন্ট্রোল সিগন্যালের সাথে সামঞ্জস্যপূর্ণ, সহজেই ইন্টিগ্রেটেড সার্কিট দ্বারা সরাসরি চালিত হয়।
কমপ্যাক্ট PCB মাউন্টিং: ক্ষুদ্র প্যাকেজ ডিজাইন, সরাসরি PCB-তে সোল্ডার করা, স্থান বাঁচায় এবং উচ্চ-ঘনত্বের যন্ত্রের অভ্যন্তরীণ লেআউটের জন্য উপযুক্ত।
দ্রুত প্রতিক্রিয়া: র্যাপিড রিড সুইচ অ্যাকশন এবং সংক্ষিপ্ত সুইচিং টাইম ইন্সট্রুমেন্টেশনে সিগন্যাল স্যাম্পলিংয়ের জন্য সময়ের প্রয়োজনীয়তা পূরণ করে।
প্রধান অ্যাপ্লিকেশন:
সেফটি মনিটরিং ইকুইপমেন্ট: ইনসুলেশন মনিটরে হাই-ভোল্টেজ সিগন্যাল স্যাম্পলিং বা টেস্ট সার্কিট সুইচিং, ভোল্টেজ টেস্টার এবং ফল্ট আর্ক ডিটেক্টর সহ্য করতে ব্যবহৃত হয়।
যথার্থ যন্ত্র: উচ্চ-ভোল্টেজ বিচ্ছিন্নতা এবং সিগন্যাল স্যুইচিং প্রদানের জন্য উচ্চ-নির্ভুলতা পাওয়ার সাপ্লাই, মিটার এবং মেডিকেল ইমেজিং সরঞ্জাম (যেমন এক্স-রে হাই-ভোল্টেজ জেনারেটর নিয়ন্ত্রণ) এর সাথে একীভূত।
যোগাযোগ এবং শিল্প নিয়ন্ত্রণ: যোগাযোগ ইন্টারফেস এবং PLC উচ্চ-ভোল্টেজ ইনপুট মডিউলগুলিতে একটি নির্ভরযোগ্য বিচ্ছিন্নতা এবং স্যুইচিং উপাদান হিসাবে ব্যবহৃত হয় যার জন্য উচ্চ সম্ভাব্য বিচ্ছিন্নতা প্রয়োজন।
নতুন এনার্জি সিস্টেম: ফটোভোলটাইক ইনভার্টার এবং ব্যাটারি ম্যানেজমেন্ট সিস্টেম (BMS) এর ভোল্টেজ স্যাম্পলিং আইসোলেশন সার্কিটে প্রয়োগ করা হয়।
| যোগাযোগের ডেটা |
| টাইপ | সিওয়াইএইচভি |
| যোগাযোগের উপাদান | ইলেক্ট্রোপ্লেট Ir Rh |
| যোগাযোগ ব্যবস্থা | 1A; 2A; 1ইউ |
| প্রতিরোধের সাথে যোগাযোগ করুন | 1A/2A:150mΩ সর্বোচ্চ।(1A 16VDC এ) 1U:150mΩ*2 সর্বোচ্চ।(1A 16VDC এ) |
| রেটেড লোড (প্রতিরোধী লোড） | 100W |
| সর্বোচ্চ স্যুইচিং কারেন্ট | 1A |
| সর্বোচ্চ সুইচিং ভোল্টেজ | 1000ভিডিসি |
| সর্বোচ্চ কারেন্ট বহন করে | 2.5A |
| বৈশিষ্ট্য |
| কাজ করার সময় (রেটেড কয়েল ভোল্টেজে) | 1ms সর্বোচ্চ (কোন ডায়োড নেই) |
| মুক্তির সময় | 0.3ms সর্বোচ্চ (কোন ডায়োড নেই) |
| নিরোধক প্রতিরোধ | সর্বনিম্ন 100MΩ (100VDC এ) |
| অস্তরক শক্তি | খোলা পরিচিতিগুলির মধ্যে: (1A/2A)4000VAC, (1U)6000VDC |
| কয়েল এবং যোগাযোগের মধ্যে: (1A/2A)4000VAC, (1U)6000VDC |
| কম্পন প্রতিরোধ | ধ্বংসাত্মক | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| কার্যকরী | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| শক প্রতিরোধ | কার্যকরী | 10G মিনিট |
| ধ্বংসাত্মক | 10G মিনিট |
| সহনশীলতা | যান্ত্রিক সহনশীলতা （10800ops./h) | 100000000 ops. (ঘরের তাপমাত্রায়) |
| বৈদ্যুতিক সহনশীলতা (360ops./h) | 1000000 ops. (ঘরের তাপমাত্রায়) |
| পরিবেষ্টিত তাপমাত্রা | -10℃~ 65℃(কোন ঘনীভবন নয়) |
| ওজন | প্রায় 10 গ্রাম |
| কয়েল ডেটা (20℃ এ) |
| নামমাত্র ভোল্টেজ (ভিডিসি) | নামমাত্র অপারেটিং বর্তমান ±10%(mA) | কুণ্ডলী প্রতিরোধ ±10%(Ω) | নামমাত্র operating ক্ষমতা | ভোল্টেজ পরিচালনা করুন (সর্বোচ্চ) | রিলিজ ভোল্টেজ (ন্যূনতম) | সর্বোচ্চ অনুমোদিত ভোল্টেজ |
| 5 | 33.3 | 150 | 0.166 | নামমাত্র 75% ভোল্টেজ | 5% নামমাত্র ভোল্টেজ | নামমাত্র ভোল্টেজের 130% |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
উপরে দেখানো ডেটা হল প্রাথমিক মান। কয়েলের অতিরিক্ত গরম হওয়া এড়াতে 10 মিনিটের বেশি কয়েলে সর্বাধিক অনুমোদিত ভোল্টেজ প্রয়োগ করবেন না।

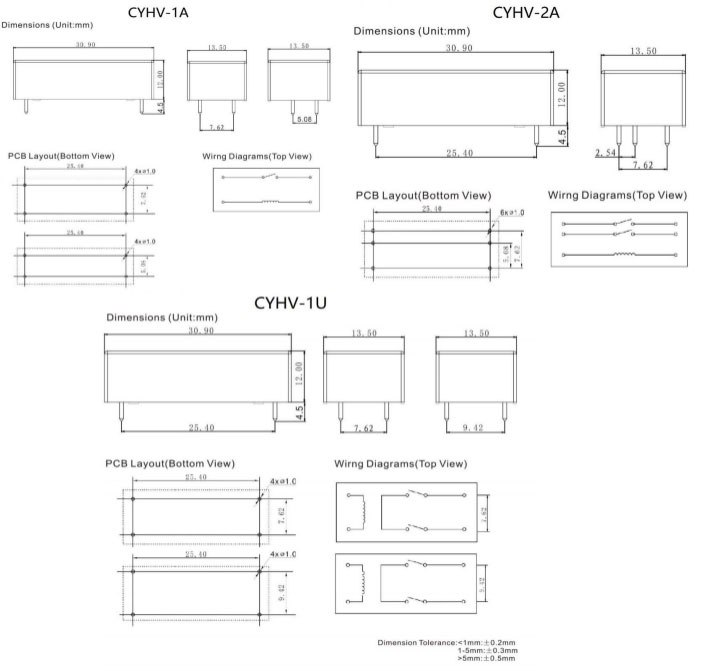

রূপরেখার মাত্রা, ওয়্যারিং ডায়াগ্রাম, PCB লেআউট (ইউনিট: মিমি)
অর্ডার করা তথ্য
CYHV - 1 A - 12VDC -7 - XX
1 2 3 4 5 6
1: প্রকার: CYHV
2: খুঁটির সংখ্যা: 1-1 পোল
3: যোগাযোগের ব্যবস্থা: A থেকে A; U থেকে U
4: নামমাত্র ভোল্টেজ: 5,12,24VDC
5: ফুট দূরত্ব: 5-5.08 ; 7- 7.62 ; 9 - 9.42
6: বিশেষ প্যারামিটার: Nil-Standard টাইপ
চিঠি বা নম্বর-বিশেষ প্রয়োজন
দাবিত্যাগ: স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য। নির্দিষ্টকরণ পূর্ব বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে।
আমরা প্রতিটি সম্ভাব্য অ্যাপ্লিকেশনের জন্য সমস্ত কর্মক্ষমতা এবং সমস্ত প্যারামিটার মূল্যায়ন করতে পারিনি। এইভাবে, ব্যবহারকারীদের বেছে নেওয়ার জন্য সঠিক অবস্থানে থাকা উচিত
তাদের নিজস্ব প্রয়োগের জন্য উপযুক্ত পণ্য। সিল করা রিলেগুলির জন্য, ইনস্টলেশন এবং পরিষ্কার করার পরে, অনুগ্রহ করে ব্যবহার করার আগে বায়ুচলাচল ছিদ্রটি খুলুন। যদি কোনো কোয়েরি থাকে, তাহলে প্রযুক্তিগত পরিষেবার জন্য চেংইয়ুয়ানের সাথে যোগাযোগ করুন। যাইহোক, কোন পণ্যটি ব্যবহার করা উচিত তা নির্ধারণ করা ব্যবহারকারীর দায়িত্ব।
