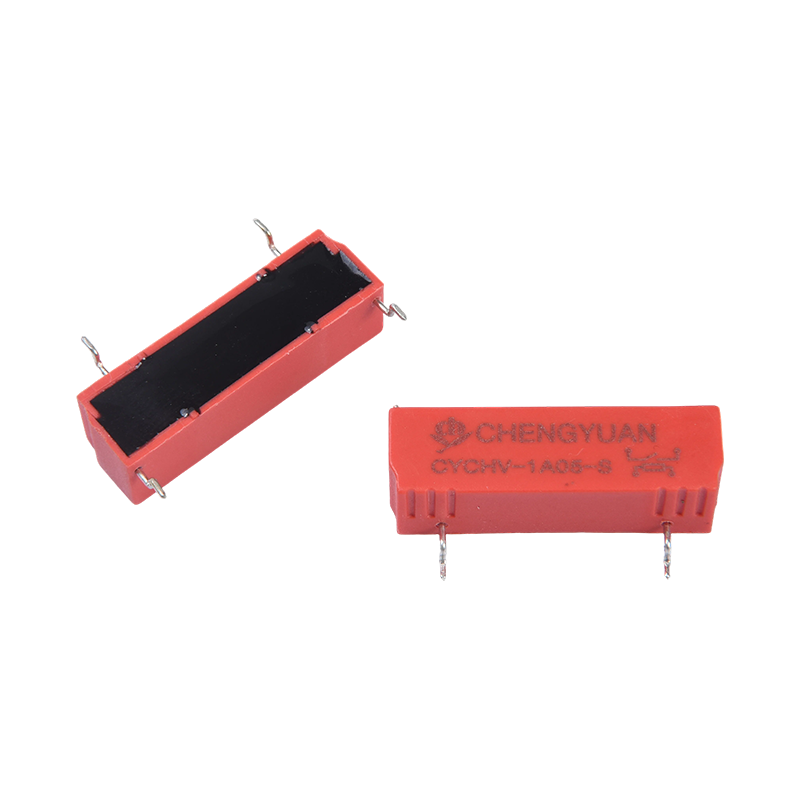

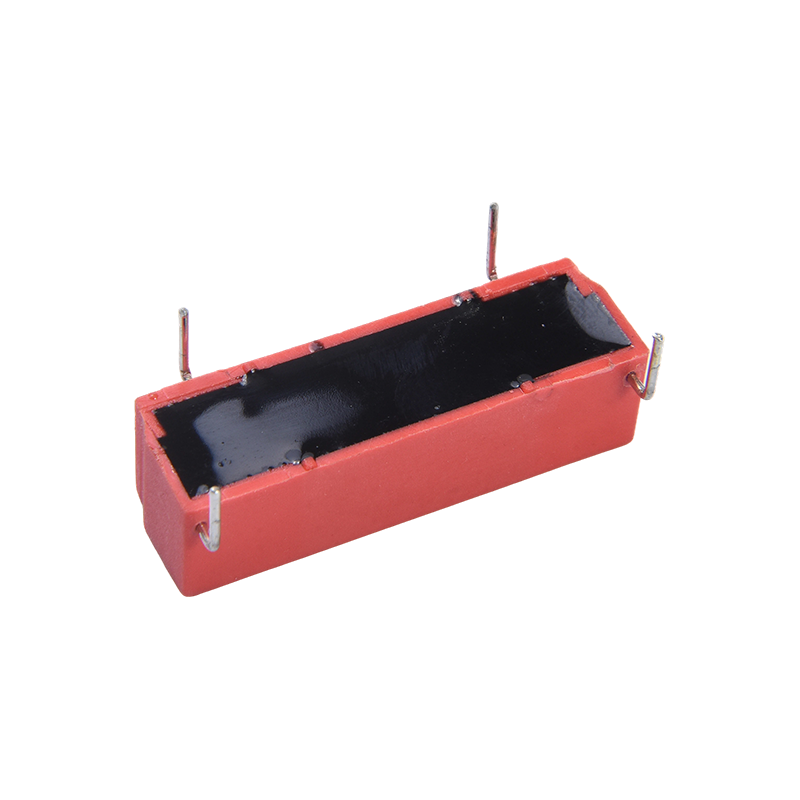

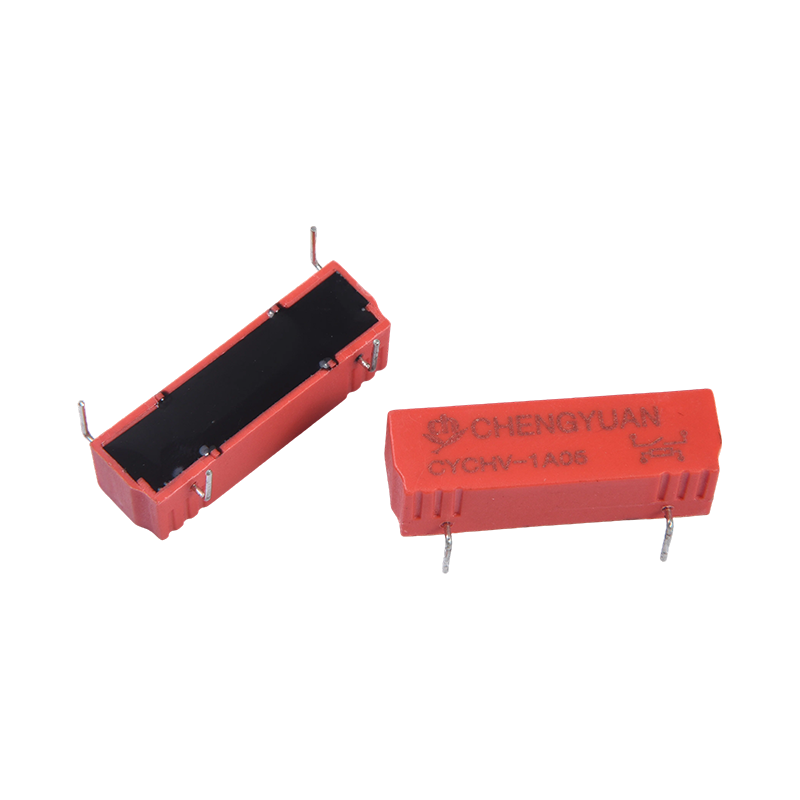

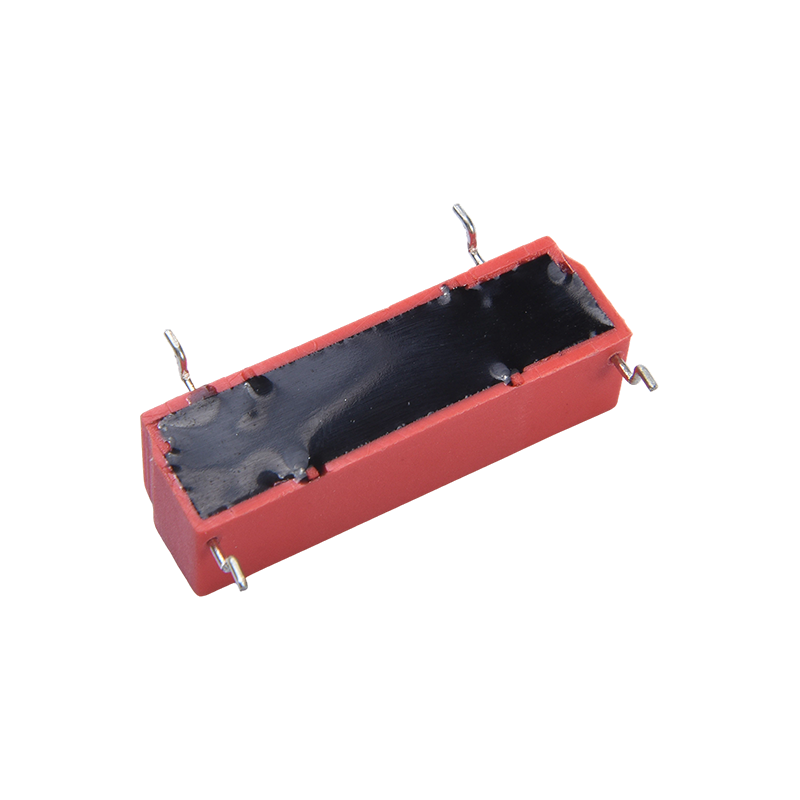

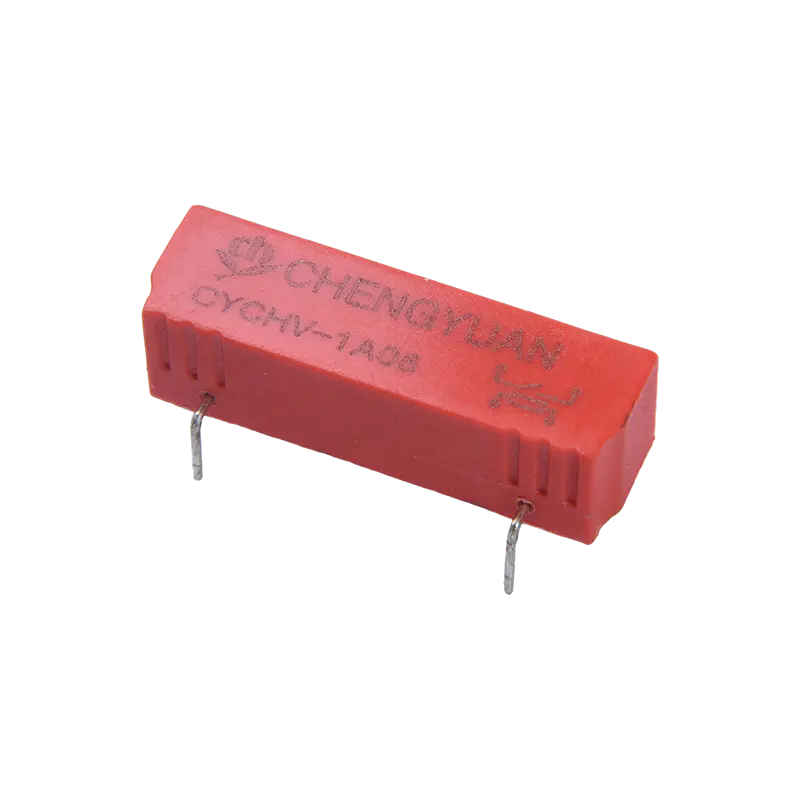

I. পণ্যের কাঠামো এবং ইনস্টলেশন বৈশিষ্ট্য
1. মূল কাঠামো: একটি সিল করা গ্লাস টিউব ম্যাগনেটিক রিড সুইচ গঠন ব্যবহার করে, রিড সুইচ অ্যাকশন নিয়ন্ত্রণ করতে একটি চৌম্বক ক্ষেত্র ব্যবহার করে, উচ্চ এবং নিম্ন ভোল্টেজ সার্কিটের কার্যকর বিচ্ছিন্নতা অর্জন করে;
2. ক্ষুদ্রাকৃতির নকশা: কম্প্যাক্ট আকার, PCB মাউন্ট করার জন্য উপযুক্ত, অভ্যন্তরীণ ইনস্টলেশন স্থান সংরক্ষণ এবং উচ্চ-ঘনত্ব বিন্যাস সহজতর;
3. কর্মক্ষমতা স্থিতিশীলতা: বৈশিষ্ট্যগুলি উচ্চ সংবেদনশীলতা, দীর্ঘ যান্ত্রিক জীবন, এবং পরিবেশগত হস্তক্ষেপের জন্য শক্তিশালী প্রতিরোধ, জটিল কাজের পরিস্থিতিতে স্থিতিশীল অপারেশন নিশ্চিত করে৷
২. মূল ফাংশন এবং প্রযোজ্য পরিস্থিতি
1. মূল ফাংশন: উচ্চ-ভোল্টেজ সার্কিটগুলির বিচ্ছিন্নতা, সুইচিং এবং নিয়ন্ত্রণ প্রদান করে, পাশাপাশি বিস্ফোরণ-প্রমাণ/আর্দ্রতা-প্রমাণ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত সংকেত সনাক্তকরণ, কম শক্তি খরচ নিয়ন্ত্রণ, এবং উচ্চ-নির্ভরযোগ্যতা সুইচিং ফাংশন প্রদান করে;
2. নতুন শক্তি ক্ষেত্র: বৈদ্যুতিক যানবাহন, চার্জিং পাইলস, ইনভার্টার, শক্তি সঞ্চয় করার সরঞ্জাম ইত্যাদিতে নিরোধক সনাক্তকরণ এবং বর্তমান ব্যবস্থাপনা সিস্টেমের জন্য প্রযোজ্য।
3. টেস্টিং এবং ইনস্ট্রুমেন্টেশন ক্ষেত্র: যন্ত্র, উচ্চ-ভোল্টেজ পাওয়ার সাপ্লাই এবং অন্যান্য পরীক্ষার ক্ষেত্রের জন্য উচ্চ-ভোল্টেজ বিচ্ছিন্নকরণ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়;
4. অন্যান্য উচ্চ-ভোল্টেজ পরিস্থিতি: স্বয়ংক্রিয় পরীক্ষার সরঞ্জাম (ATE), মেডিকেল ডিভাইস, ফটোভোলটাইক, বেস স্টেশন এবং উচ্চ-ভোল্টেজ বিচ্ছিন্নতা এবং নির্ভরযোগ্য স্যুইচিং প্রয়োজন এমন অন্যান্য অ্যাপ্লিকেশনের জন্য উপযুক্ত। IV মূল সুবিধা ব্যবহার
1. অতি-উচ্চ ভোল্টেজ প্রতিরোধ: চমৎকার অন্তরণ বৈশিষ্ট্য এবং উচ্চতর ভোল্টেজ যোগাযোগ এবং কয়েলের মধ্যে কর্মক্ষমতা সহ্য করে উচ্চ-ভোল্টেজ পরিবেশে নিরাপদ অপারেশন নিশ্চিত করে।
2. ক্ষুদ্রকরণ এবং উচ্চ-ভোল্টেজ সামঞ্জস্য: একটি কম্প্যাক্ট আকারে উচ্চ-ভোল্টেজ সুইচিং ক্ষমতা অর্জন করে, সরঞ্জামের ক্ষুদ্রকরণ এবং উচ্চ-ভোল্টেজ নিয়ন্ত্রণের দ্বৈত চাহিদা পূরণ করে;
3. অ্যাপ্লিকেশনের বিস্তৃত পরিসর: একাধিক উচ্চ-ভোল্টেজ অ্যাপ্লিকেশন ক্ষেত্রগুলিকে কভার করে যেমন নতুন শক্তি, পরীক্ষার যন্ত্র, চিকিৎসা সরঞ্জাম এবং যোগাযোগ, শক্তিশালী বহুমুখিতা প্রদান করে।
4. দীর্ঘ জীবনকাল এবং উচ্চ নির্ভরযোগ্যতা: দীর্ঘ যান্ত্রিক জীবন, উচ্চ সংবেদনশীলতা, এবং প্রামাণিক শংসাপত্রগুলি সরঞ্জাম রক্ষণাবেক্ষণ খরচ এবং ব্যর্থতার ঝুঁকি হ্রাস করে৷
| যোগাযোগের ডেটা |
| টাইপ | CYCHV |
| যোগাযোগের উপাদান | রোডিয়াম সংকর ধাতু |
| যোগাযোগ ব্যবস্থা | 1A |
| যোগাযোগ প্রতিরোধ | ≤ 150 mΩ সর্বোচ্চ (1A 16VDC-এ) |
| রেট করা লোড (প্রতিরোধী লোড) | 10mA 1500VDC/ 15mA 1000VDC / 1A 30VDC |
| সর্বোচ্চ বর্তমান পরিবর্তন করা | 1A |
| সর্বোচ্চ সুইচিং ভোল্টেজ | 1500VAC/1000VDC |
| সর্বোচ্চ কারেন্ট বহন করে | 2.5A |
| বৈশিষ্ট্য |
| কাজ করার সময় (রেটেড কয়েল ভোল্টেজে) | ≤ 1.5ms সর্বোচ্চ |
| মুক্তির সময় | ≤ ০.৫ মি.সর্বোচ্চ |
| নিরোধক প্রতিরোধ | ন্যূনতম 10000MΩ (100VDC, RH<45% এ) |
| অস্তরক শক্তি | খোলা পরিচিতিগুলির মধ্যে: Standard3000VDC উচ্চ চাপের ধরন3500VDC |
| কয়েল এবং যোগাযোগের মধ্যে: 7000VDC |
| কম্পন প্রতিরোধের | 10-55Hz, 20g |
| শক প্রতিরোধের | 1/2 হাফ সাইন ওয়েভ, 11ms, 3 অক্ষীয়, 30G |
| সহনশীলতা | যান্ত্রিক সহনশীলতা （10800ops./h) | 100000000 ops. (ঘরের তাপমাত্রায়) |
| বৈদ্যুতিক সহনশীলতা (360ops./h) | 100000 অপারেশন। (ঘরের তাপমাত্রায়) |
| পরিবেষ্টিত তাপমাত্রা | -40℃~105℃ |
| ওজন | প্রায় 4.5g |
| কয়েল ডেটা (20℃ এ) |
| নামমাত্র ভোল্টেজ (ভিডিসি) | নামমাত্র অপারেটিং বর্তমান ±10%(mA) | কুণ্ডলী প্রতিরোধ ±10%(Ω) | নামমাত্র operating ক্ষমতা | ভোল্টেজ পরিচালনা করুন (সর্বোচ্চ) | রিলিজ ভোল্টেজ (ন্যূনতম) | সর্বোচ্চ অনুমোদিত ভোল্টেজ |
| 5 | 40 | 120 | 0.2 | নামমাত্র 75% ভোল্টেজ | 5% নামমাত্র ভোল্টেজ | নামমাত্র ভোল্টেজের 130% |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
উপরে দেখানো ডেটা হল প্রাথমিক মান। thd কয়েলের অতিরিক্ত গরম হওয়া এড়াতে 10 মিনিটের বেশি কয়েলে আপেলের সর্বোচ্চ অনুমোদনযোগ্য ভোল্টেজ রাখবেন না।

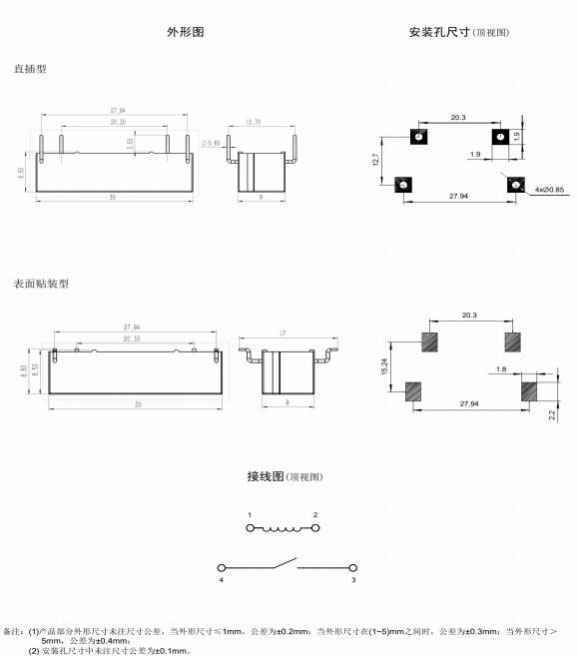

রূপরেখার মাত্রা, ওয়্যারিং ডায়াগ্রাম, PCB লেআউট (ইউনিট:মিমি)
অর্ডার করা তথ্য
CYCHV - 1 A - 12VDC - S - XX
1 2 3 4 5 6
1: প্রকার: CYCHV
2: খুঁটির সংখ্যা: 1-1 পোল
3: যোগাযোগের ব্যবস্থা: A থেকে A
4: নামমাত্র ভোল্টেজ: 5,12,24VDC
5： মাউন্টিং ফর্ম：（THT); S (SMT)
6: বিশেষ প্যারামিটার: Nil-Standard টাইপ
চিঠি বা নম্বর-বিশেষ প্রয়োজন
দাবিত্যাগ: স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য। নির্দিষ্টকরণ পূর্ব বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে।
আমরা প্রতিটি সম্ভাব্য অ্যাপ্লিকেশনের জন্য সমস্ত কর্মক্ষমতা এবং সমস্ত প্যারামিটার মূল্যায়ন করতে পারিনি। এইভাবে, ব্যবহারকারীদের বেছে নেওয়ার জন্য সঠিক অবস্থানে থাকা উচিত
তাদের নিজস্ব প্রয়োগের জন্য উপযুক্ত পণ্য। সিল করা রিলেগুলির জন্য, ইনস্টলেশন এবং পরিষ্কার করার পরে, অনুগ্রহ করে ব্যবহার করার আগে বায়ুচলাচল ছিদ্রটি খুলুন। যদি কোনো কোয়েরি থাকে, তাহলে প্রযুক্তিগত পরিষেবার জন্য চেংইয়ুয়ানের সাথে যোগাযোগ করুন। যাইহোক, কোন পণ্যটি ব্যবহার করা হবে তা নির্ধারণ করা ব্যবহারকারীর দায়িত্ব।
