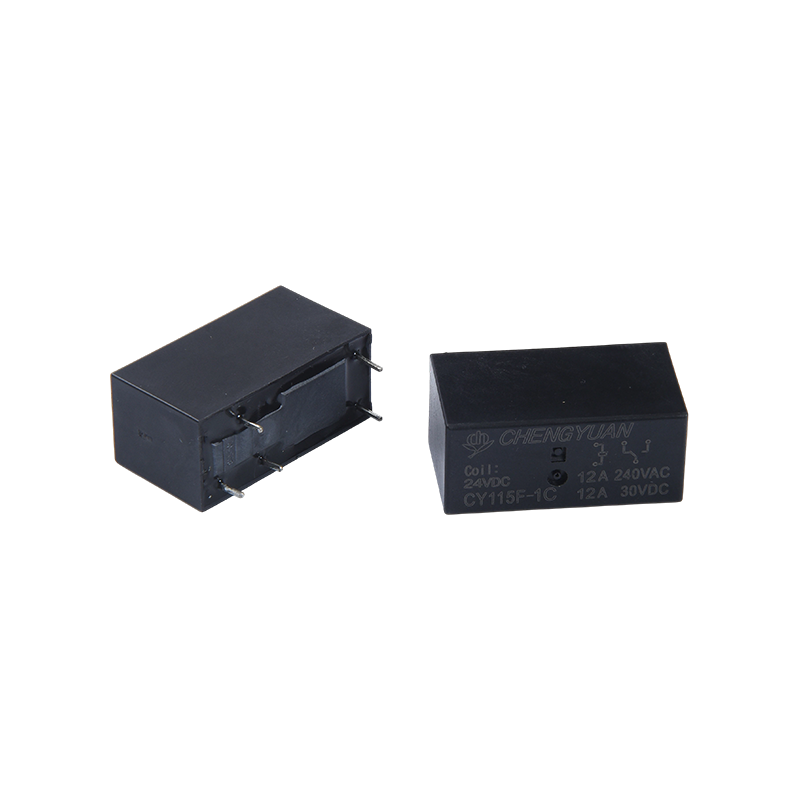

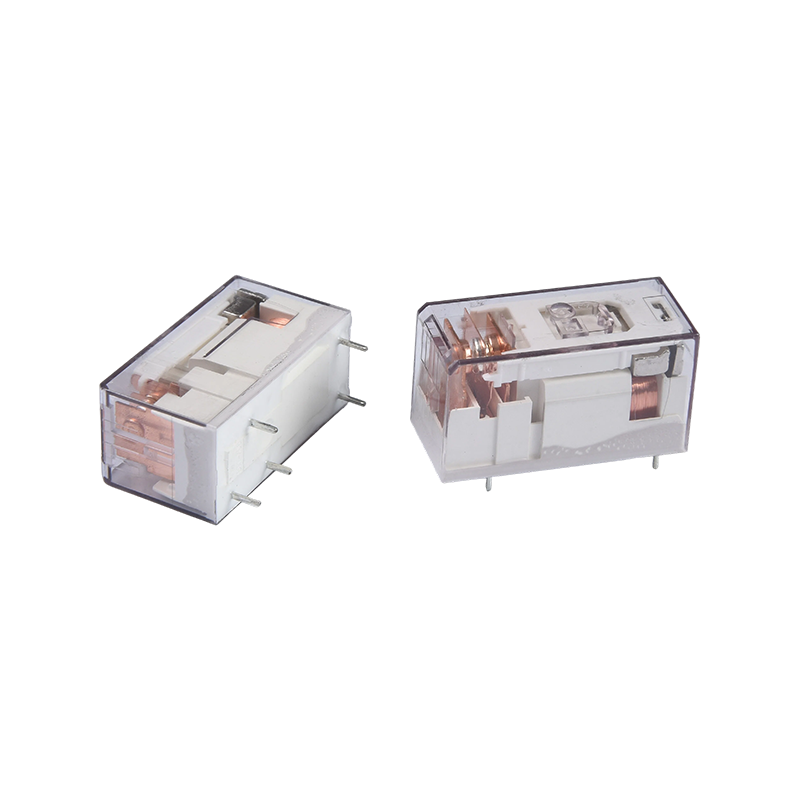

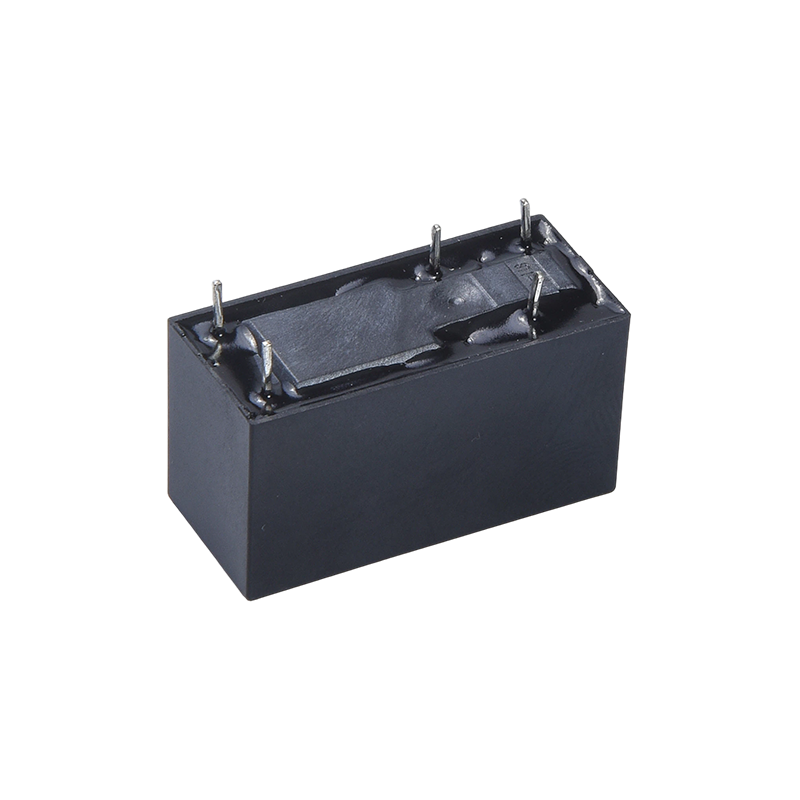

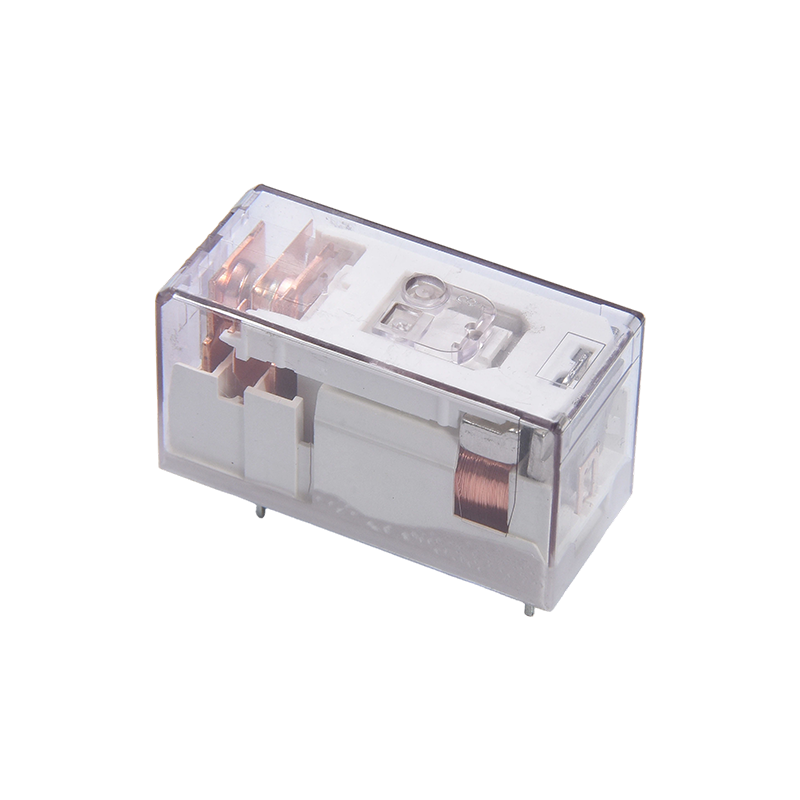

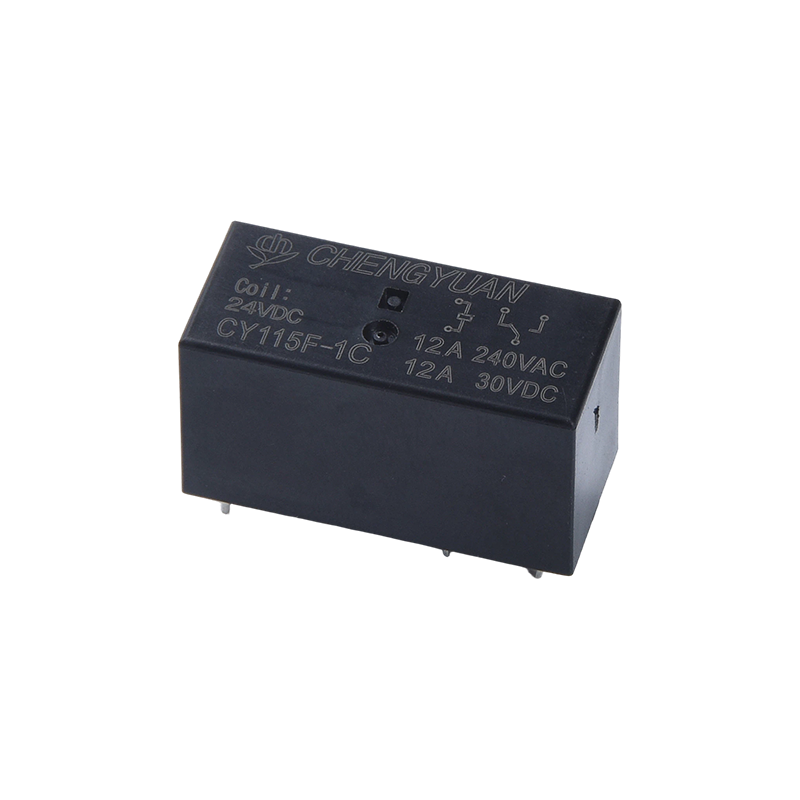

পণ্যের সুবিধা:
উচ্চ লোড, কমপ্যাক্ট ডিজাইন: একটি ছোট PCB রিলেতে 12A কন্টাক্ট স্যুইচিং অর্জন করে, ইনস্টলেশনের জায়গা বাঁচায় এবং উচ্চ-ঘনত্ব বোর্ড লেআউটের জন্য উপযুক্ত।
ওয়াইড কয়েল ভোল্টেজ সামঞ্জস্য: কুণ্ডলীটি 3VDC থেকে 230VAC/VDC পর্যন্ত বিস্তৃত ভোল্টেজ পরিসর সমর্থন করে, অতিরিক্ত রূপান্তর ছাড়াই বিভিন্ন নিয়ন্ত্রণ ভোল্টেজের সিস্টেমের সাথে সরাসরি একীকরণের সুবিধা দেয়।
শক্তিশালী বৈদ্যুতিক বিচ্ছিন্নতা: যোগাযোগ থেকে কুণ্ডলী প্রতিরোধী ভোল্টেজ 5000V পর্যন্ত, কার্যকরভাবে হস্তক্ষেপ দমন করে এবং সিস্টেমের নিরাপত্তা এবং স্থিতিশীলতা উন্নত করে।
মূল বৈশিষ্ট্য:
যোগাযোগের ক্ষমতা: 12A @ 240VAC / 30VDC, বেশিরভাগ গৃহস্থালী যন্ত্রপাতি এবং শিল্প সরঞ্জামের শক্তি নিয়ন্ত্রণের চাহিদা পূরণ করে।
যোগাযোগের ফর্ম: বিভিন্ন যোগাযোগের ফর্মগুলিতে উপলব্ধ (যেমন 1H, 1Z, ইত্যাদি), নমনীয় অ্যাপ্লিকেশনগুলির জন্য সাধারণত খোলা, সাধারণত বন্ধ এবং পরিবর্তন সার্কিট কনফিগারেশন সমর্থন করে।
ড্রাইভিং দক্ষতা: সাধারণ কয়েল পাওয়ার খরচ 0.4W, কম শক্তি খরচ, এবং সংবেদনশীল প্রতিক্রিয়া।
পিন ডিজাইন: সহজ সোল্ডারিং এবং স্বয়ংক্রিয় উত্পাদন ইনস্টলেশনের জন্য স্ট্যান্ডার্ড 5-পিন পিসিবি পিন।
প্রধান অ্যাপ্লিকেশন:
ইন্ডাস্ট্রিয়াল অটোমেশন: পিএলসি আউটপুট মডিউল, মোটর কন্ট্রোলার, সোলেনয়েড ভালভ ড্রাইভার এবং ইকুইপমেন্ট পাওয়ার স্যুইচিং এ ব্যবহৃত হয়।
স্মার্ট কন্ট্রোল: এয়ার কন্ডিশনার, আন্ডারফ্লোর হিটিং, আলো এবং বৈদ্যুতিক পর্দার মতো উচ্চ-ক্ষমতার লোড নিয়ন্ত্রণ করতে স্মার্ট হোম সিস্টেমে একত্রিত করা হয়েছে।
এনার্জি ম্যানেজমেন্ট: সার্কিট সুইচিং কন্ট্রোলের জন্য ইউপিএস নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ, সৌর ইনভার্টার, এনার্জি স্টোরেজ সিস্টেম এবং অন্যান্য নতুন শক্তি সরঞ্জামে প্রয়োগ করা হয়।
ইকুইপমেন্ট আইসোলেশন: কন্ট্রোল এন্ড এবং লোড এন্ডের মধ্যে বৈদ্যুতিক বিচ্ছিন্নতা প্রদান করে, কম-ভোল্টেজ কন্ট্রোল সার্কিটকে রক্ষা করে।
যোগাযোগের ডেটা
| টাইপ | CYF115F |
| যোগাযোগের উপাদান | রূপালী খাদ |
| প্রতিরোধের সাথে যোগাযোগ করুন | 100mΩ সর্বোচ্চ (1A 6VDC এ) |
| রেটেড লোড (প্রতিরোধী লোড） | 12A 250VAC |
| সর্বোচ্চ সুইচিং কারেন্ট | 12A |
| সর্বোচ্চ সুইচিং ভোল্টেজ | 277VAC |
| সর্বোচ্চ শক্তি স্যুইচিং | 3342VA |
| মিন. সুইচিং লোড | 6V 1A |
| বৈশিষ্ট্য |
| কাজ করার সময় (রেটেড কয়েল ভোল্টেজে) | 15ms সর্বোচ্চ (কোন ডায়োড নেই) |
| মুক্তির সময় | 5ms সর্বোচ্চ (কোন ডায়োড নেই) |
| নিরোধক প্রতিরোধ | মিন. 1000MΩ (500VDC এ) |
| অস্তরক শক্তি | খোলা পরিচিতিগুলির মধ্যে: 1000VAC, 1 মিনিটের জন্য 50/60Hz |
| কয়েল এবং যোগাযোগের মধ্যে: 5000VAC, 1মিনিটের জন্য 50/60Hz |
| কম্পন প্রতিরোধ | ধ্বংসাত্মক | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| কার্যকরী | 10-55Hz , 1.5 মিমি এর দ্বিগুণ প্রশস্ততায় |
| শক প্রতিরোধ | কার্যকরী | 10G মিনিট |
| ধ্বংসাত্মক | 100G মিনিট |
| সহনশীলতা | যান্ত্রিক সহনশীলতা （10800ops./h) | 10000000 ops. (ঘরের তাপমাত্রায়) |
| বৈদ্যুতিক সহনশীলতা (360ops./h) | 100000 অপ্স। (ঘরের তাপমাত্রায়) |
| পরিবেষ্টিত তাপমাত্রা | -40℃~ 85℃(কোন ঘনীভবন নয়) |
| ওজন | প্রায় ১৩.৫ গ্রাম |
| কয়েল ডেটা (20℃ এ) |
| নামমাত্র ভোল্টেজ (ভিডিসি) | নামমাত্র অপারেটিং বর্তমান ±10%(mA) | কুণ্ডলী প্রতিরোধ ±10%(Ω) | নামমাত্র operating ক্ষমতা | ভোল্টেজ পরিচালনা করুন (সর্বোচ্চ) | রিলিজ ভোল্টেজ (ন্যূনতম) | সর্বোচ্চ অনুমোদিত ভোল্টেজ |
| 5 | 80.00 | 62.5 | প্রায় 0.4W | নামমাত্র 75% ভোল্টেজ | 5% নামমাত্র ভোল্টেজ | নামমাত্র ভোল্টেজের 130% |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
উপরে দেখানো তথ্য প্রাথমিক মান. thd কয়েলের অতিরিক্ত গরম হওয়া এড়াতে 10 মিনিটের বেশি কয়েলে সর্বাধিক অনুমোদিত ভোল্টেজ প্রয়োগ করবেন না।

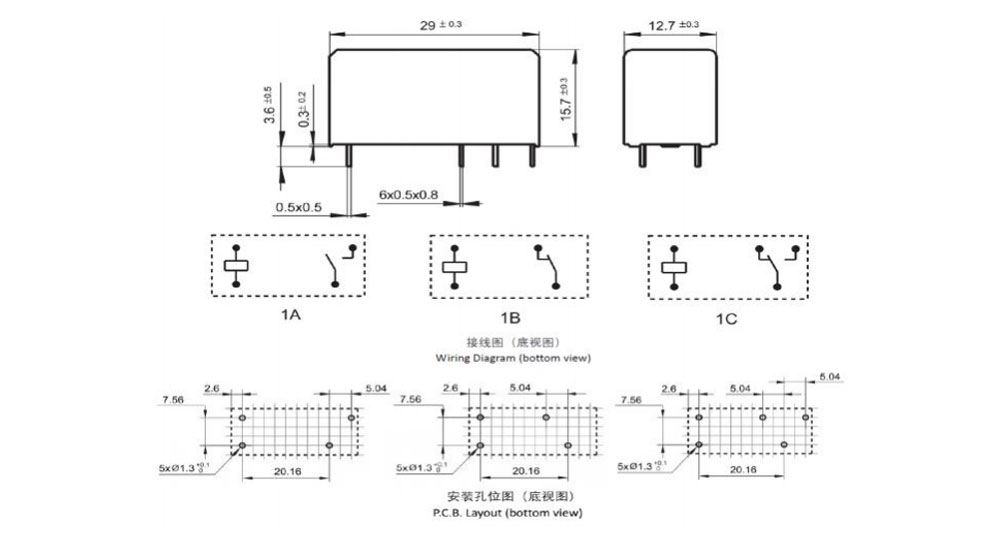

রূপরেখার মাত্রা, ওয়্যারিং ডায়াগ্রাম, PCB লেআউট (ইউনিট:মিমি)

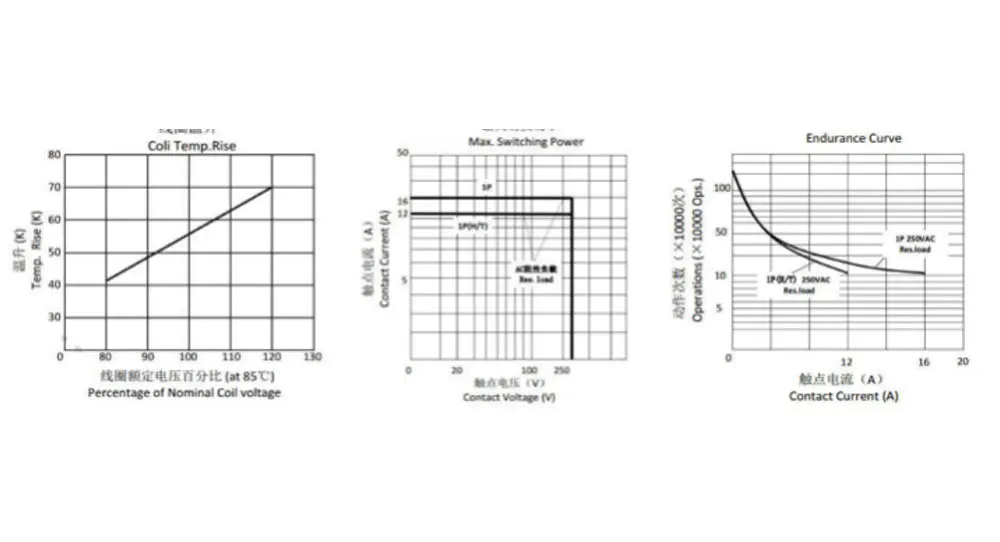

বৈশিষ্ট্যগত বক্ররেখা
অর্ডার করা তথ্য
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: প্রকার: CY115F
2: খুঁটির সংখ্যা: 1-1 পোল
3: যোগাযোগ ব্যবস্থা: A-ফর্ম A; বি-ফর্ম B ; সি-ফর্ম সি
4: নামমাত্র ভোল্টেজ: 5,6,9,12,18,24,48VDC
5: ঘের রঙ: B-কালো
6: কয়েল Pwor: D-0.4W
7: প্রতিরক্ষামূলক নির্মাণ: এস-ফ্লাক্স প্রমাণিত,
SH-সিল করা টাইপ ধোয়া যায়
8: বিশেষ প্যারামিটার: Nil-Standard প্রকার
চিঠি বা নম্বর-বিশেষ প্রয়োজন
ফ্লাক্স-প্রুফ রিলে পরিবেশে H2S, SO2, NO2, ধূলিকণা ইত্যাদি দূষণকারীর সাথে ব্যবহার করা যাবে না।
পিসিবিতে ফ্লাক্স-প্রুফ রিলে একত্রিত হওয়ার পরে জল পরিষ্কার বা পৃষ্ঠ প্রক্রিয়াকরণের পরামর্শ দেওয়া হয় না।
দাবিত্যাগ: স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য। নির্দিষ্টকরণ পূর্ব বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে.
আমরা প্রতিটি সম্ভাব্য অ্যাপ্লিকেশনের জন্য সমস্ত কর্মক্ষমতা এবং সমস্ত পরামিতি মূল্যায়ন করতে পারিনি৷ সুতরাং, ব্যবহারকারীদের চয়ন করার জন্য সঠিক অবস্থানে থাকা উচিত
তাদের নিজস্ব অ্যাপ্লিকেশনের জন্য উপযুক্ত পণ্য। সিল করা রিলেগুলির জন্য, ইনস্টলেশন এবং পরিষ্কারের পরে, ব্যবহারের আগে দয়া করে কেসের বায়ুচলাচল গর্তটি খুলুন। যদি কোন প্রশ্ন থাকে, প্রযুক্তিগত পরিষেবার জন্য Chengyuan যোগাযোগ করুন. যাইহোক, কোন পণ্য ব্যবহার করা উচিত তা নির্ধারণ করা ব্যবহারকারীর দায়িত্ব৷৷
