1. পণ্যের সুবিধা
উচ্চ-কারেন্ট কমপ্যাক্ট ডিজাইন: একটি ছোট ভলিউমে 20A/30A এর উচ্চ লোড সুইচিং ক্ষমতা অর্জন করে, উচ্চ শক্তির ঘনত্ব প্রদান করে এবং ইনস্টলেশনের স্থান সংরক্ষণ করে।
রিইনফোর্সড কারেন্ট-ক্যারিয়িং স্ট্রাকচার: ঐচ্ছিক কপার টার্মিনাল সংস্করণ কম যোগাযোগ প্রতিরোধ এবং শক্তিশালী কারেন্ট-বহন ক্ষমতা প্রদান করে, তাপ উৎপাদন হ্রাস করে এবং উচ্চ কারেন্টের অধীনে দীর্ঘমেয়াদী নির্ভরযোগ্যতা উন্নত করে।
ওয়াইড ভোল্টেজ ড্রাইভ: ওয়াইড কয়েল অপারেটিং ভোল্টেজ রেঞ্জ (3-48VDC), বিশেষত স্বয়ংচালিত ইলেকট্রনিক্স, ব্যাটারি চালিত সরঞ্জাম এবং বিভিন্ন ডিসি নিয়ন্ত্রণ ব্যবস্থার জন্য উপযুক্ত৷
2. মূল বৈশিষ্ট্য
লোড ক্ষমতা: 30A @ 250VAC বা 28VDC পর্যন্ত লোড সুইচিং সমর্থন করে, বেশিরভাগ উচ্চ-শক্তি প্রতিরোধী এবং প্রবর্তক লোডগুলির নিয়ন্ত্রণের চাহিদা পূরণ করে।
যোগাযোগ কনফিগারেশন: একটি SPDT (একক মেরু ডাবল থ্রো) কাঠামো ব্যবহার করে, একটি সাধারণভাবে খোলা এবং একটি সাধারণভাবে বন্ধ পরিচিতি প্রদান করে, সাধারণ সার্কিট সুইচিং বা অন/অফ নিয়ন্ত্রণের জন্য উপযুক্ত।
দক্ষ ড্রাইভ: সাধারণ কয়েল পাওয়ার খরচ 0.9W, উচ্চ ড্রাইভিং দক্ষতা এবং কন্ট্রোল সার্কিটে কম বোঝা প্রদান করে।
টেকসই ডিজাইন: দৃঢ় কাঠামো, যোগাযোগের উপকরণ এবং চাপ উচ্চ-কারেন্ট আরসিংয়ের জন্য অপ্টিমাইজ করা হয়েছে, যার ফলে একটি দীর্ঘ বৈদ্যুতিক জীবন।
3. প্রধান অ্যাপ্লিকেশন
স্বয়ংচালিত ইলেকট্রনিক্স: ব্যাটারি ব্যবস্থাপনা, প্রি-চার্জ সার্কিট, হিটার, ব্লোয়ার এবং উচ্চ-পাওয়ার আলো নিয়ন্ত্রণের জন্য বৈদ্যুতিক যান এবং ঐতিহ্যবাহী যানবাহনে ব্যবহৃত হয়।
শিল্প সরঞ্জাম: ছোট এবং মাঝারি আকারের মোটর, কম্প্রেসার, শিল্প হিটার এবং পাওয়ার ডিস্ট্রিবিউশন ইউনিট নিয়ন্ত্রণ করে।
হোম অ্যাপ্লায়েন্সেস: তাত্ক্ষণিক ওয়াটার হিটার, উচ্চ-শক্তির রান্নাঘরের যন্ত্রপাতি, এয়ার কন্ডিশনার কম্প্রেসার এবং গরম করার সরঞ্জামগুলিতে ব্যবহৃত হয় যার জন্য উচ্চ-কারেন্ট সুইচিং প্রয়োজন।
শক্তি নিয়ন্ত্রণ: সোলার সিস্টেম এবং চার্জিং সরঞ্জামগুলিতে উচ্চ-বর্তমান ডিসি সার্কিটের জন্য প্রধান নিয়ন্ত্রণ সুইচ হিসাবে কাজ করে৷
| যোগাযোগের ডেটা |
| টাইপ | CYT91 |
| যোগাযোগের উপাদান | রৌপ্য খাদ |
| যোগাযোগ প্রতিরোধ | 100mΩ সর্বোচ্চ (1A 6VDC এ) |
| রেট করা লোড (প্রতিরোধী লোড) | 20A/30A 250VAC |
| সর্বোচ্চ বর্তমান পরিবর্তন করা | 20A/30A |
| সর্বোচ্চ সুইচিং ভোল্টেজ | 250VAC |
| সর্বোচ্চ স্যুইচিং পাওয়ার | 5000VA/7500VA |
| বৈশিষ্ট্য |
| কাজ করার সময় (রেটেড কয়েল ভোল্টেজে) | 15ms সর্বোচ্চ (কোন ডায়োড নেই) |
| মুক্তির সময় | 10ms সর্বোচ্চ (কোন ডায়োড নেই) |
| নিরোধক প্রতিরোধ | মিন. 1000MΩ (500VDC এ) |
| অস্তরক শক্তি | খোলা পরিচিতিগুলির মধ্যে: 1500VAC, 1 মিনিটের জন্য 50/60Hz |
| কয়েল এবং যোগাযোগের মধ্যে: 1 মিনিটের জন্য 2500VAC, 50/60Hz |
| কম্পন প্রতিরোধ | ধ্বংসাত্মক | 10-55Hz , 1.5 মিমি এর দ্বিগুণ প্রশস্ততায় |
| কার্যকরী | 10-55Hz , 1.5 মিমি এর দ্বিগুণ প্রশস্ততায় |
| হক প্রতিরোধ | কার্যকরী | 10G মিনিট |
| ধ্বংসাত্মক | 100G মিনিট |
| সহনশীলতা | যান্ত্রিক সহনশীলতা （10800ops./h) | 10000000 ops. (ঘরের তাপমাত্রায়) |
| বৈদ্যুতিক সহনশীলতা (360ops./h) | 100000 অপ্স। (ঘরের তাপমাত্রায়) |
| পরিবেষ্টিত তাপমাত্রা | -40℃~ 85℃(কোন ঘনীভবন নয়) |
| ওজন | প্রায় 28 গ্রাম |
কয়েল ডেটা (20℃ এ)
| নামমাত্র ভোল্টেজ (ভিডিসি) | নামমাত্র অপারেটিং বর্তমান ±10%(mA) | কুণ্ডলী প্রতিরোধ ±10%(Ω) | নামমাত্র operating ক্ষমতা | ভোল্টেজ পরিচালনা করুন (সর্বোচ্চ) | রিলিজ ভোল্টেজ (ন্যূনতম) | সর্বোচ্চ অনুমোদিত ভোল্টেজ |
| 5 | 180 | 27 | প্রায় 0.9W | নামমাত্র 75% ভোল্টেজ | নামমাত্রের ৫% ভোল্টেজ | নামমাত্র ভোল্টেজের 130% |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
উপরে দেখানো তথ্য প্রাথমিক মান. কয়েলের অতিরিক্ত গরম হওয়া এড়াতে 10 মিনিটের বেশি কয়েলে সর্বাধিক অনুমোদিত ভোল্টেজ প্রয়োগ করবেন না।

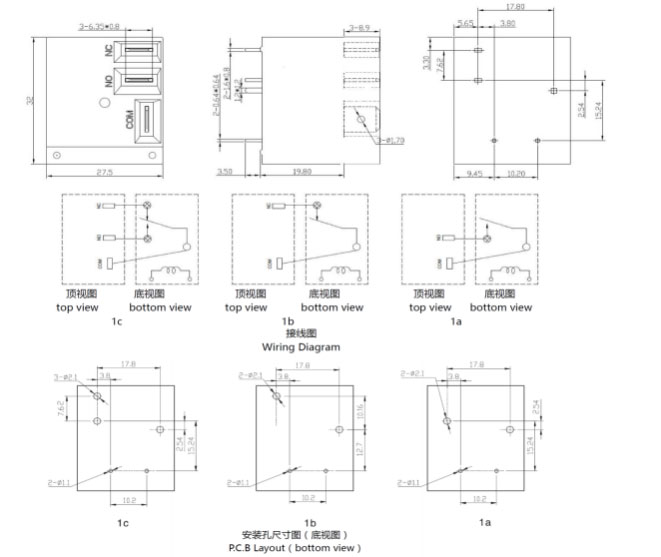

রূপরেখার মাত্রা, ওয়্যারিং ডায়াগ্রাম, PCB লেআউট (ইউনিট:মিমি)

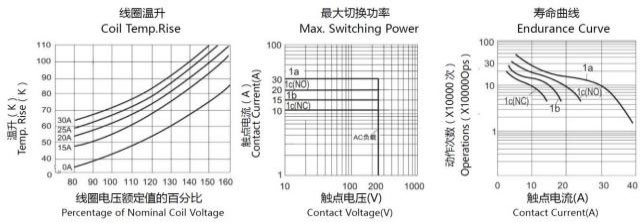

বৈশিষ্ট্যগত বক্ররেখা
অর্ডার করা তথ্য
CYT91 - 1 - C - 12VDC - B - D - S - XX
1 2 3 4 5 6 7 8
1: প্রকার: CYT91
2: খুঁটির সংখ্যা: 1-1 পোল
3: যোগাযোগের ব্যবস্থা: : A ফর্ম A; B ফর্ম B ; C ফর্ম C
4: নামমাত্র ভোল্টেজ: 5,6,9,12,15,18,24,48VDC
5: ঘের রঙ: B-কালো; এল-ব্লু
6: কয়েল Pwor: D-0.9W
7: প্রতিরক্ষামূলক নির্মাণ: এস-ফ্লাক্স প্রুফড,
SH- সিল করা টাইপ ধোয়া যায়
8: বিশেষ পরামিটার: Nil-Standard টাইপ
চিঠি বা নম্বর-বিশেষ প্রয়োজন
ফ্লাক্স-প্রুফ রিলে পরিবেশে H2S, SO2, NO2, ধূলিকণা ইত্যাদি দূষণকারীর সাথে ব্যবহার করা যাবে না।
পিসিবিতে ফ্লাক্স-প্রুফ রিলেগুলি একত্রিত হওয়ার পরে জল পরিষ্কার বা পৃষ্ঠ প্রক্রিয়ার পরামর্শ দেওয়া হয় না।
দাবিত্যাগ: স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য। নির্দিষ্টকরণ পূর্ব বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে.
আমরা প্রতিটি সম্ভাব্য অ্যাপ্লিকেশনের জন্য সমস্ত কর্মক্ষমতা এবং সমস্ত পরামিতি মূল্যায়ন করতে পারিনি৷ সুতরাং, ব্যবহারকারীদের চয়ন করার জন্য সঠিক অবস্থানে থাকা উচিত
তাদের নিজস্ব আবেদন জন্য উপযুক্ত পণ্য. সিল করা রিলেগুলির জন্য, ইনস্টলেশন এবং পরিষ্কারের পরে, ব্যবহারের আগে দয়া করে কেসের বায়ুচলাচল গর্তটি খুলুন। যদি কোন প্রশ্ন থাকে, প্রযুক্তিগত পরিষেবার জন্য Chengyuan যোগাযোগ করুন. যাইহোক, কোন পণ্য ব্যবহার করা উচিত তা নির্ধারণ করা ব্যবহারকারীর দায়িত্ব৷৷
