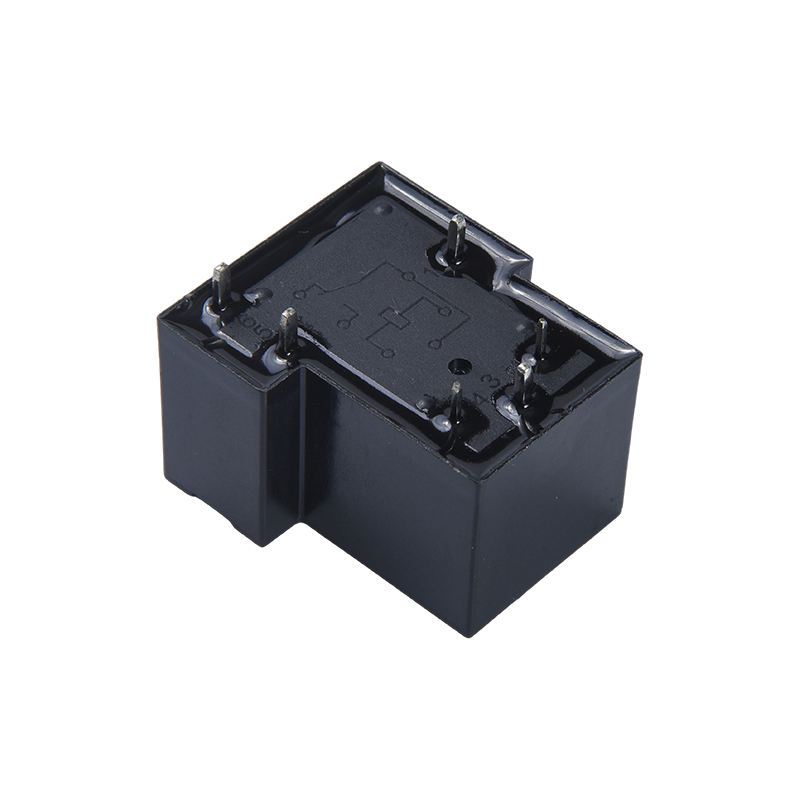

I. বৈশিষ্ট্য:
1. একাধিক মাউন্টিং বিকল্প: বিভিন্ন সরঞ্জাম ইনস্টলেশনের পরিস্থিতি অনুসারে বিভিন্ন মাউন্টিং বিকল্প সরবরাহ করে, ইনস্টলেশন সুবিধার উন্নতি করে;
2. কমপ্যাক্ট ডিজাইন: একটি ছোট, উচ্চ-পাওয়ার রিলে হিসাবে, এর কমপ্যাক্ট আকার অভ্যন্তরীণ ইনস্টলেশন স্থান সংরক্ষণ করে;
3. SPDT স্ট্রাকচার: একটি একক-মেরু ডাবল-থ্রো স্ট্রাকচার ব্যবহার করে, পরিষ্কার সুইচিং লজিক প্রদান করে এবং বিভিন্ন উচ্চ-শক্তি সার্কিট সুইচিং প্রয়োজনের সাথে খাপ খাইয়ে নেয়।
২. মূল ফাংশন এবং প্রযোজ্য পরিস্থিতি:
1. মূল ফাংশন: উচ্চ-বর্তমান সুইচিং নিয়ন্ত্রণ, সংকেত রূপান্তর, এবং লোড সুইচিং ফাংশন প্রদান করে, উচ্চ-শক্তি সরঞ্জাম সার্কিটের স্থিতিশীল অপারেশন নিশ্চিত করে;
2. হোম অ্যাপ্লায়েন্সেস: এয়ার কন্ডিশনার, ইন্ডাকশন কুকার, রেফ্রিজারেটর, রাইস কুকার এবং অন্যান্য হোম অ্যাপ্লায়েন্সের জন্য উপযুক্ত, উচ্চ-শক্তি লোড সুইচিং নিয়ন্ত্রণ সক্ষম করে;
3. শিল্প নিয়ন্ত্রণ: শিল্প অটোমেশনে হিটার, বায়ুচলাচল ডিভাইস এবং অন্যান্য সরঞ্জামের জন্য উপযুক্ত, শিল্প পরিস্থিতির উচ্চ-বর্তমান নিয়ন্ত্রণের চাহিদা পূরণ করে;
4. স্মার্ট হোম এবং উদীয়মান প্রযুক্তি: নিরাপত্তা সরঞ্জাম, আলোক ব্যবস্থা, নতুন শক্তি সরঞ্জাম, এবং ইন্টারনেট অফ থিংসের জন্য প্রযোজ্য, সিগন্যাল রূপান্তর এবং লোড স্যুইচিং সমর্থন করে৷
IV মূল সুবিধা:
1. হাই পাওয়ার হ্যান্ডলিং: উচ্চ যোগাযোগ পাওয়ার ডিজাইন নির্ভরযোগ্যভাবে 20A/30A উচ্চ-বর্তমান পরিস্থিতিতে পরিচালনা করে, শক্তিশালী অভিযোজনযোগ্যতা প্রদান করে।
2. নমনীয় ইনস্টলেশন: একাধিক মাউন্ট বিকল্প উপলব্ধ, বিভিন্ন সরঞ্জাম ইনস্টলেশন প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ।
3. অ্যাপ্লিকেশনের বিস্তৃত পরিসর: হোম অ্যাপ্লায়েন্স, শিল্প নিয়ন্ত্রণ, স্মার্ট হোমস, এবং নতুন শক্তি সহ একাধিক ক্ষেত্র কভার করে, শক্তিশালী বহুমুখিতা প্রদান করে।
4. কমপ্যাক্ট আকার এবং উচ্চ শক্তি: একটি কম্প্যাক্ট আকারে উচ্চ শক্তি আউটপুট অর্জন করে, সরঞ্জাম ক্ষুদ্রকরণ এবং উচ্চ-শক্তি নিয়ন্ত্রণের দ্বৈত চাহিদা পূরণ করে৷
যোগাযোগের ডেটা
| টাইপ | CYT90 |
| যোগাযোগের উপাদান | রৌপ্য খাদ |
| যোগাযোগ প্রতিরোধ | 100mΩ সর্বোচ্চ (1A 6VDC এ) |
| রেট করা লোড (প্রতিরোধী লোড) | 20A/30A 250VAC |
| সর্বোচ্চ বর্তমান পরিবর্তন করা | 20A/30A |
| সর্বোচ্চ সুইচিং ভোল্টেজ | 250VAC |
| সর্বোচ্চ স্যুইচিং পাওয়ার | 5000VA/7500VA |
| মিন. সুইচিং লোড | 6V 1A |
| বৈশিষ্ট্য |
| কাজ করার সময় (রেটেড কয়েল ভোল্টেজে) | 15ms সর্বোচ্চ (কোন ডায়োড নেই) |
| মুক্তির সময় | 10ms সর্বোচ্চ (কোন ডায়োড নেই) |
| নিরোধক প্রতিরোধ | ন্যূনতম 1000MΩ (500VDC এ) |
| অস্তরক শক্তি | খোলা পরিচিতিগুলির মধ্যে: 1500VAC, 1 মিনিটের জন্য 50/60Hz |
| কয়েল এবং যোগাযোগের মধ্যে: 1 মিনিটের জন্য 2500VAC, 50/60Hz |
| কম্পন প্রতিরোধ | ধ্বংসাত্মক | 10-55Hz , 1.5 মিমি এর দ্বিগুণ প্রশস্ততায় |
| কার্যকরী | 10-55Hz , 1.5 মিমি এর দ্বিগুণ প্রশস্ততায় |
| শক প্রতিরোধ | কার্যকরী | 10G মিনিট |
| ধ্বংসাত্মক | 100G মিনিট |
| সহনশীলতা | যান্ত্রিক সহনশীলতা （10800ops./h) | 10000000 ops.(at room temperature) |
| বৈদ্যুতিক সহনশীলতা (360ops./h) | 100000 অপ্স। (ঘরের তাপমাত্রায়) |
| পরিবেষ্টিত তাপমাত্রা | -40℃~ 85℃(কোন ঘনীভবন নয়) |
| ওজন | প্রায় 24 গ্রাম |
| কয়েল ডেটা (20℃ এ) |
| নামমাত্র ভোল্টেজ (ভিডিসি) | নামমাত্র অপারেটিং বর্তমান ±10%(mA) | কুণ্ডলী প্রতিরোধ ±10%(Ω) | নামমাত্র operating ক্ষমতা | ভোল্টেজ পরিচালনা করুন (সর্বোচ্চ) | রিলিজ ভোল্টেজ (ন্যূনতম) | সর্বোচ্চ অনুমোদিত ভোল্টেজ |
| 5 | 180 | 27 | প্রায় 0.9W | নামমাত্র 75% ভোল্টেজ | 5% নামমাত্র ভোল্টেজ | নামমাত্র ভোল্টেজের 130% |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
উপরে দেখানো তথ্য প্রাথমিক মান. কয়েলের অতিরিক্ত উত্তাপ এড়াতে 10 মিনিটের বেশি কয়েলে সর্বাধিক অনুমোদিত ভোল্টেজ প্রয়োগ করবেন না৷

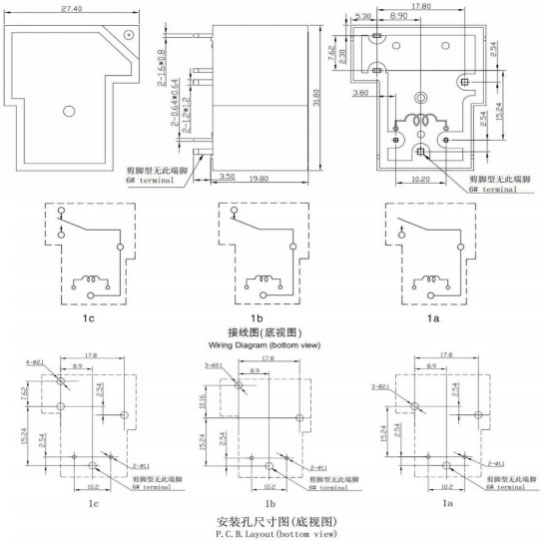

রূপরেখার মাত্রা, ওয়্যারিং ডায়াগ্রাম, PCB লেআউট (ইউনিট:মিমি)

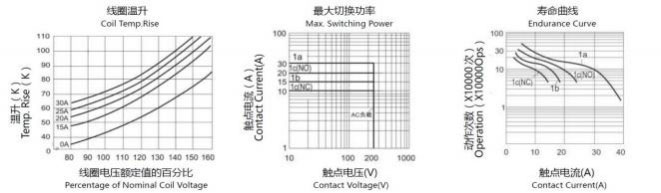

বৈশিষ্ট্যগত বক্ররেখা
তথ্য অর্ডার
CYT90 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: প্রকার: CYT90
2: Number of Poles: 1-1Pole
3: Contact Arrangement: A Form A ; B ফর্ম B; সি ফর্ম সি
4: নামমাত্র ভোল্টেজ: 5,6,9,12,15,18,24,48VDC
5: ঘের রঙ: H-কালো; এল-ব্লু
6: Coil Pwor: D-0.9W
7: প্রতিরক্ষামূলক নির্মাণ: এস-ফ্লাক্স প্রুফড,
SH- সিল টাইপ ধোয়া যায়
8: বিশেষ প্যারামিটার: Nil-Standard type
চিঠি বা নম্বর-বিশেষ প্রয়োজন
H2S, SO2, NO2, ধুলো ইত্যাদি দূষণকারী পরিবেশে ফ্লাক্স-প্রুফ রিলে ব্যবহার করা যাবে না।
পিসিবিতে ফ্লাক্স-প্রুফ রিলে একত্রিত হওয়ার পরে জল পরিষ্কার বা পৃষ্ঠ প্রক্রিয়াকরণের পরামর্শ দেওয়া হয় না।
দাবিত্যাগ: স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য। নির্দিষ্টকরণ পূর্ব বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে.
আমরা প্রতিটি সম্ভাব্য অ্যাপ্লিকেশনের জন্য সমস্ত কর্মক্ষমতা এবং সমস্ত পরামিতি মূল্যায়ন করতে পারিনি৷ সুতরাং, ব্যবহারকারীদের চয়ন করার জন্য সঠিক অবস্থানে থাকা উচিত
তাদের নিজস্ব আবেদন জন্য উপযুক্ত পণ্য. সিল করা রিলেগুলির জন্য, ইনস্টলেশন এবং পরিষ্কারের পরে, ব্যবহারের আগে দয়া করে কেসের বায়ুচলাচল গর্তটি খুলুন। যদি কোন প্রশ্ন থাকে, প্রযুক্তিগত পরিষেবার জন্য চেঙ্গুয়ানের সাথে যোগাযোগ করুন। যাইহোক, কোন পণ্য ব্যবহার করা উচিত তা নির্ধারণ করা ব্যবহারকারীর দায়িত্ব৷৷
