পণ্য বৈশিষ্ট্য:
• উচ্চ লোড সুইচিং ক্ষমতা: সর্বোচ্চ 30 amps স্যুইচিং লোড সমর্থন করে (40A পর্যন্ত কিছু নির্দিষ্টকরণ), উচ্চ-ক্ষমতার সরঞ্জামগুলির নিয়ন্ত্রণের প্রয়োজনগুলি পরিচালনা করতে সক্ষম৷
• কমপ্যাক্ট ডিজাইন: ছোট আকার, স্থান-সীমাবদ্ধ বৈদ্যুতিক বাক্স বা নিয়ন্ত্রণ প্যানেলে উচ্চ-ঘনত্ব ইনস্টলেশনের জন্য উপযুক্ত।
• কম বিদ্যুত খরচ: কয়েল পাওয়ার খরচ কম 0.9W, কার্যকরভাবে সিস্টেমের শক্তি খরচ এবং তাপ উত্পাদন হ্রাস করে।
• একাধিক টার্মিনাল বিকল্প: কপার টার্মিনাল পণ্যগুলি উচ্চ স্রোত পরিচালনা করার সময় চমৎকার পরিবাহিতা এবং যোগাযোগের নির্ভরযোগ্যতা নিশ্চিত করার জন্য উপলব্ধ।
• ওয়াইড ভোল্টেজ রেঞ্জ: কয়েল ভোল্টেজ 3VDC থেকে 48VDC কভার করে, বিভিন্ন কন্ট্রোল সিস্টেম ভোল্টেজ লেভেলের সাথে সামঞ্জস্যপূর্ণ।
সাধারণ অ্যাপ্লিকেশন:
• স্বয়ংচালিত ইলেকট্রনিক্স: অটোমোবাইলে উচ্চ-শক্তি লোড নিয়ন্ত্রণের জন্য ব্যবহৃত হয়, যেমন হিটার, ফ্যান মোটর এবং আলো ব্যবস্থা।
• গরম এবং বায়ুচলাচল সরঞ্জাম: শিল্প এবং পরিবারের HVAC সরঞ্জাম, গরম করার উপাদান বা বায়ুচলাচল ফ্যানের জন্য উপযুক্ত।
• হোম অ্যাপ্লায়েন্সেস: বৈদ্যুতিক ওভেন এবং মাইক্রোওয়েভ ওভেনের মতো উচ্চ-ক্ষমতার হোম অ্যাপ্লায়েন্সে পাওয়ার সুইচ নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।
• ইন্ডাস্ট্রিয়াল কন্ট্রোল: অটোমেশন ইকুইপমেন্টে অ্যাকচুয়েটর হিসাবে ব্যবহৃত হয় যার জন্য উচ্চ কারেন্ট স্যুইচিং প্রয়োজন।
| যোগাযোগের ডেটা |
| টাইপ | CYT93 |
| যোগাযোগের উপাদান | রৌপ্য খাদ |
| যোগাযোগ প্রতিরোধ | 100mΩ সর্বোচ্চ (1A 6VDC এ) |
| রেট করা লোড (প্রতিরোধী লোড) | 20A/30A 250VAC |
| সর্বোচ্চ বর্তমান পরিবর্তন করা | 20A/30A |
| সর্বোচ্চ সুইচিং ভোল্টেজ | 250VAC |
| সর্বোচ্চ স্যুইচিং পাওয়ার | 5000VA/7500VA |
| বৈশিষ্ট্য |
| কাজ করার সময় (রেটেড কয়েল ভোল্টেজে) | 15ms সর্বোচ্চ (কোন ডায়োড নেই) |
| মুক্তির সময় | 10ms সর্বোচ্চ (কোন ডায়োড নেই) |
| নিরোধক প্রতিরোধ | মিন. 1000MΩ (500VDC এ) |
| অস্তরক শক্তি | খোলা পরিচিতিগুলির মধ্যে: 1500VAC, 1 মিনিটের জন্য 50/60Hz |
| কয়েল এবং যোগাযোগের মধ্যে: 1 মিনিটের জন্য 2500VAC, 50/60Hz |
| কম্পন প্রতিরোধ | ধ্বংসাত্মক | 10-55Hz , 1.5 মিমি এর দ্বিগুণ প্রশস্ততায় |
| কার্যকরী | 10-55Hz , 1.5 মিমি এর দ্বিগুণ প্রশস্ততায় |
| শক প্রতিরোধ | কার্যকরী | 10G মিনিট |
| ধ্বংসাত্মক | 100G মিনিট |
| সহনশীলতা | যান্ত্রিক সহনশীলতা （10800ops./h) | 10000000 ops. (ঘরের তাপমাত্রায়) |
| | বৈদ্যুতিক সহনশীলতা (360ops./h) | 100000 অপ্স। (ঘরের তাপমাত্রায়) |
| পরিবেষ্টিত তাপমাত্রা | -40℃~ 85℃(কোন ঘনীভবন নয়) |
| ওজন | প্রায় 28 গ্রাম |
কয়েল ডেটা (20℃ এ)
| নামমাত্র ভোল্টেজ (ভিডিসি) | নামমাত্র অপারেটিং বর্তমান ±10%(mA) | কুণ্ডলী প্রতিরোধ ±10%(Ω) | নামমাত্র operating ক্ষমতা | ভোল্টেজ পরিচালনা করুন (সর্বোচ্চ) | রিলিজ ভোল্টেজ (ন্যূনতম) | সর্বোচ্চ অনুমোদিত ভোল্টেজ |
| 5 | 180 | 27 | প্রায় 0.9W | নামমাত্র 75% ভোল্টেজ | 5% নামমাত্র ভোল্টেজ | নামমাত্র ভোল্টেজের 130% |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
উপরে দেখানো ডেটা হল প্রাথমিক মান। thd কয়েলের অতিরিক্ত গরম হওয়া এড়াতে 10 মিনিটের বেশি কয়েলে আপেলের সর্বোচ্চ অনুমোদনযোগ্য ভোল্টেজ রাখবেন না।

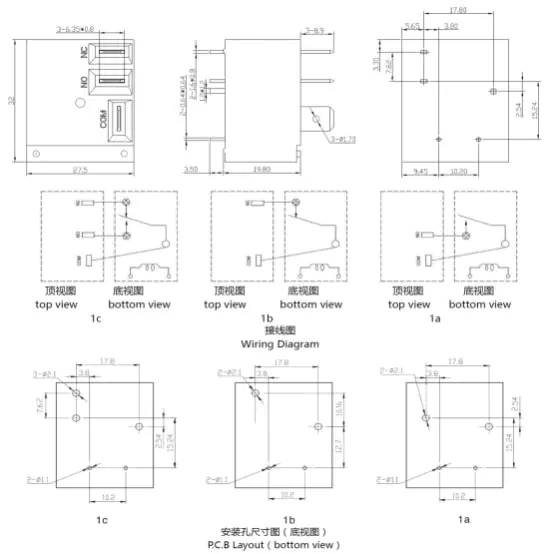

রূপরেখার মাত্রা, ওয়্যারিং ডায়াগ্রাম, PCB লেআউট (ইউনিট:মিমি)

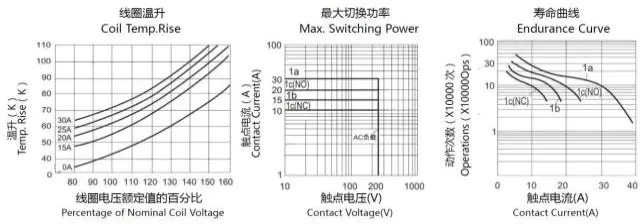

বৈশিষ্ট্যগত বক্ররেখা
অর্ডার করা তথ্য
CYT93 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: প্রকার: CYT93
2: খুঁটির সংখ্যা: 1-1 পোল
3: যোগাযোগের ব্যবস্থা: : A ফর্ম A; B ফর্ম B ; C ফর্ম C
4: নামমাত্র ভোল্টেজ: 5,6,9,12,15,18,24,48VDC
5: ঘের রঙ: H-কালো
6: কয়েল Pwor: D-0.9W
7: প্রতিরক্ষামূলক নির্মাণ: এস-ফ্লাক্স প্রুফড,
SH- সিল করা টাইপ ধোয়া যায়
8: বিশেষ পরামিটার: Nil-Standard টাইপ
চিঠি বা নম্বর-বিশেষ প্রয়োজন
ফ্লাক্স-প্রুফ রিলে পরিবেশে H2S, SO2, NO2, ধূলিকণা ইত্যাদি দূষণকারীর সাথে ব্যবহার করা যাবে না।
পিসিবিতে ফ্লাক্স-প্রুফ রিলে একত্রিত হওয়ার পরে জল পরিষ্কার বা পৃষ্ঠ প্রক্রিয়াকরণের পরামর্শ দেওয়া হয় না।
দাবিত্যাগ: স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য। নির্দিষ্টকরণ পূর্ব বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে.
আমরা প্রতিটি সম্ভাব্য অ্যাপ্লিকেশনের জন্য সমস্ত কর্মক্ষমতা এবং সমস্ত পরামিতি মূল্যায়ন করতে পারিনি৷ সুতরাং, ব্যবহারকারীদের চয়ন করার জন্য সঠিক অবস্থানে থাকা উচিত
তাদের নিজস্ব আবেদন জন্য উপযুক্ত পণ্য. সিল করা রিলেগুলির জন্য, ইনস্টলেশন এবং পরিষ্কারের পরে, ব্যবহারের আগে দয়া করে কেসের বায়ুচলাচল গর্তটি খুলুন। যদি কোন প্রশ্ন থাকে, প্রযুক্তিগত পরিষেবার জন্য চেঙ্গুয়ানের সাথে যোগাযোগ করুন। যাইহোক, কোন পণ্য ব্যবহার করা উচিত তা নির্ধারণ করা ব্যবহারকারীর দায়িত্ব৷৷
