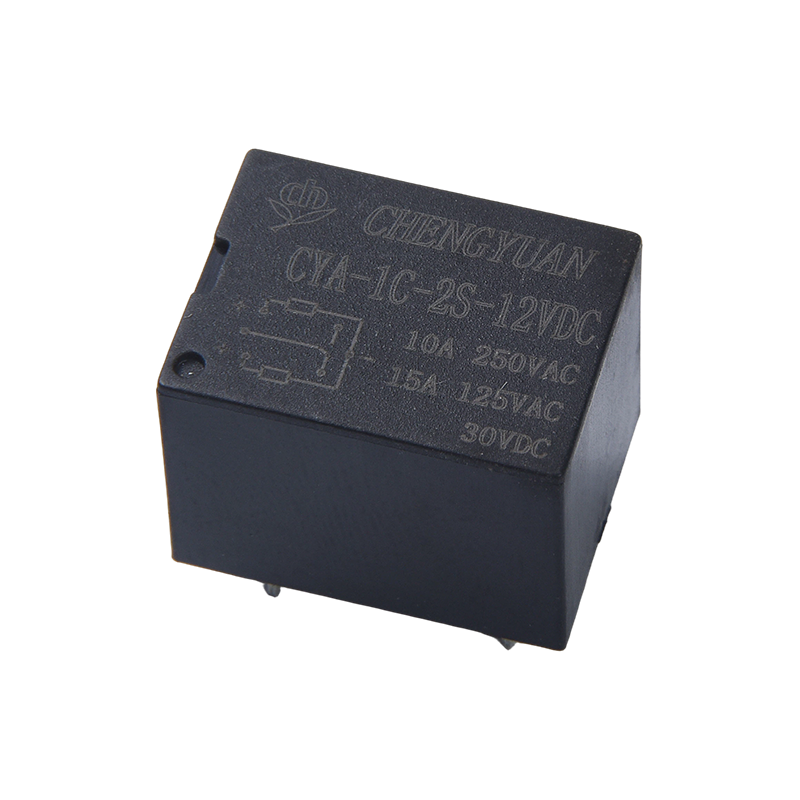

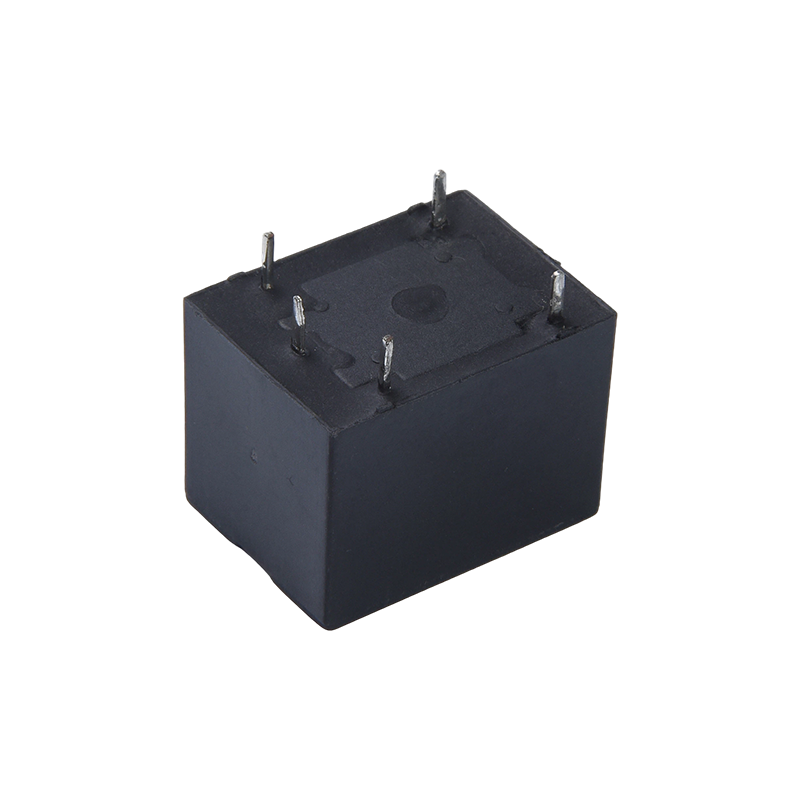

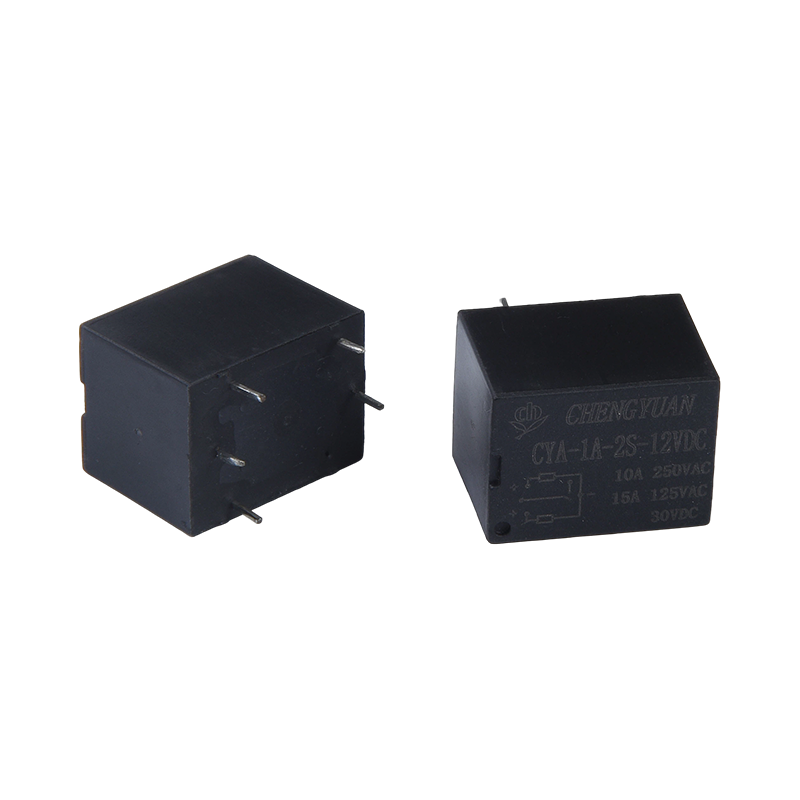

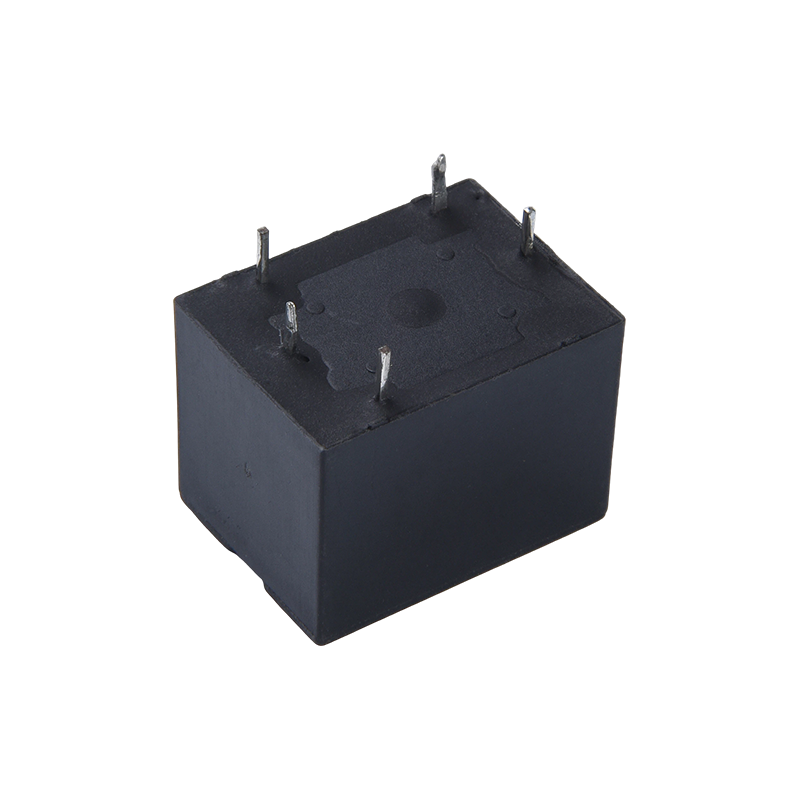

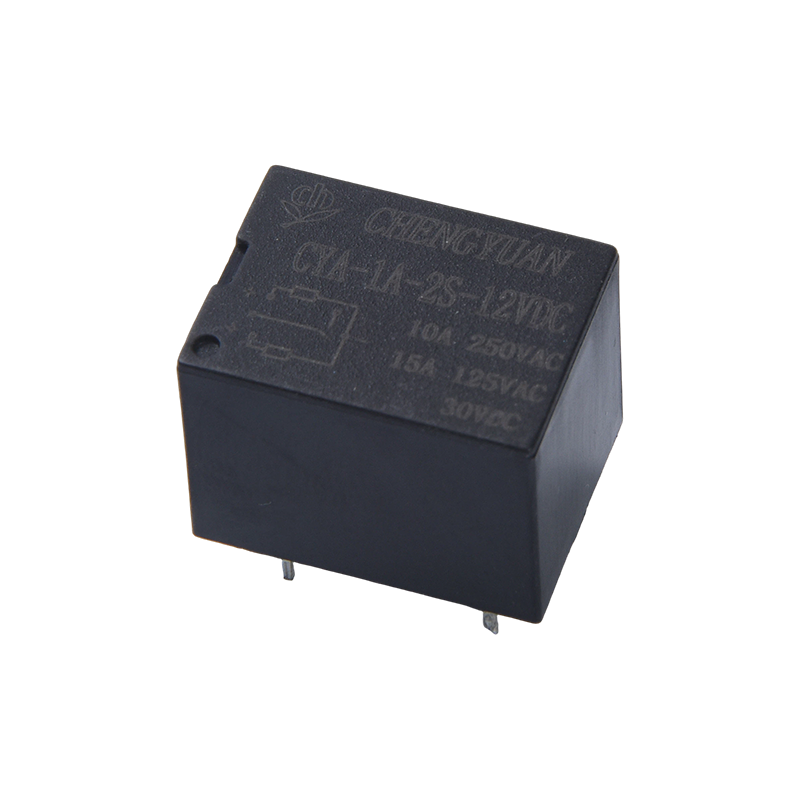

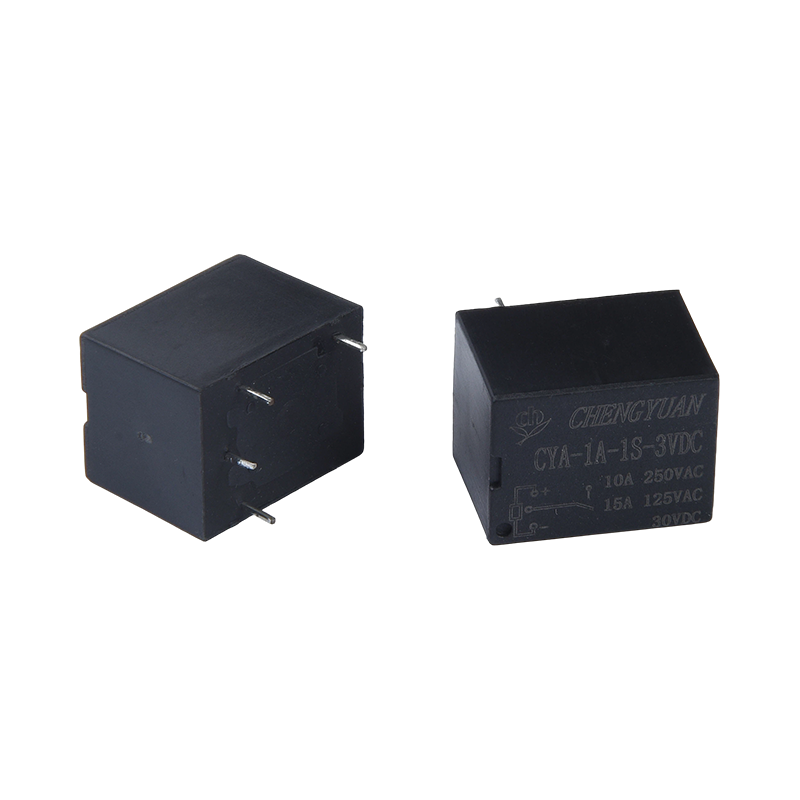

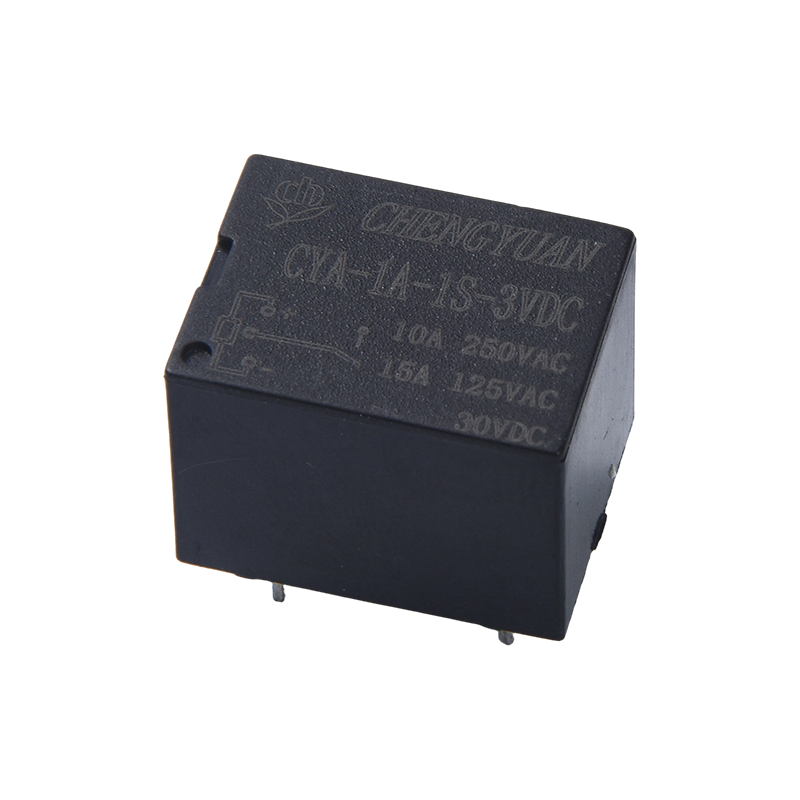

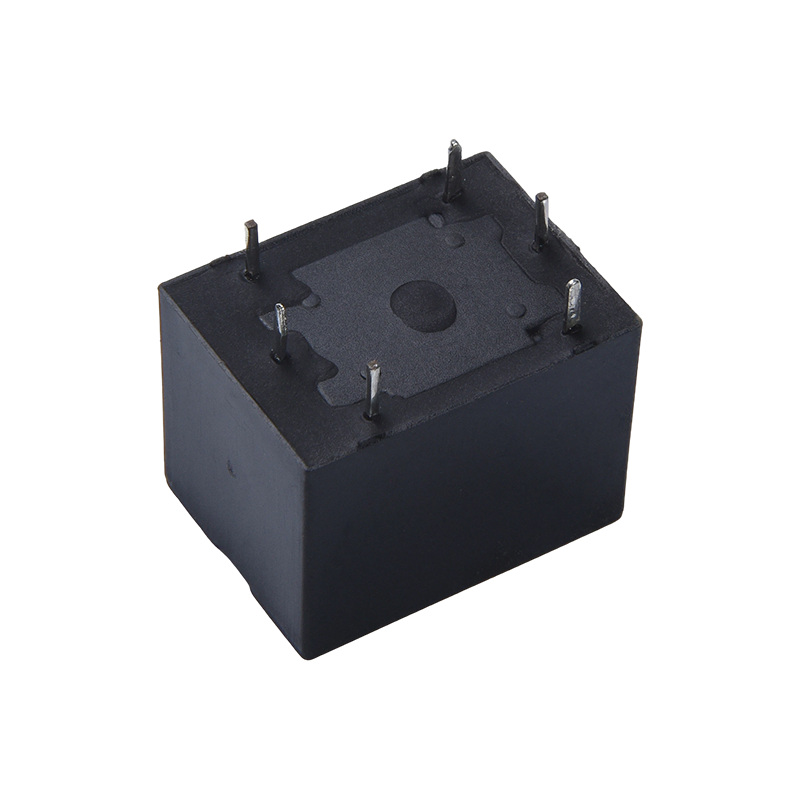

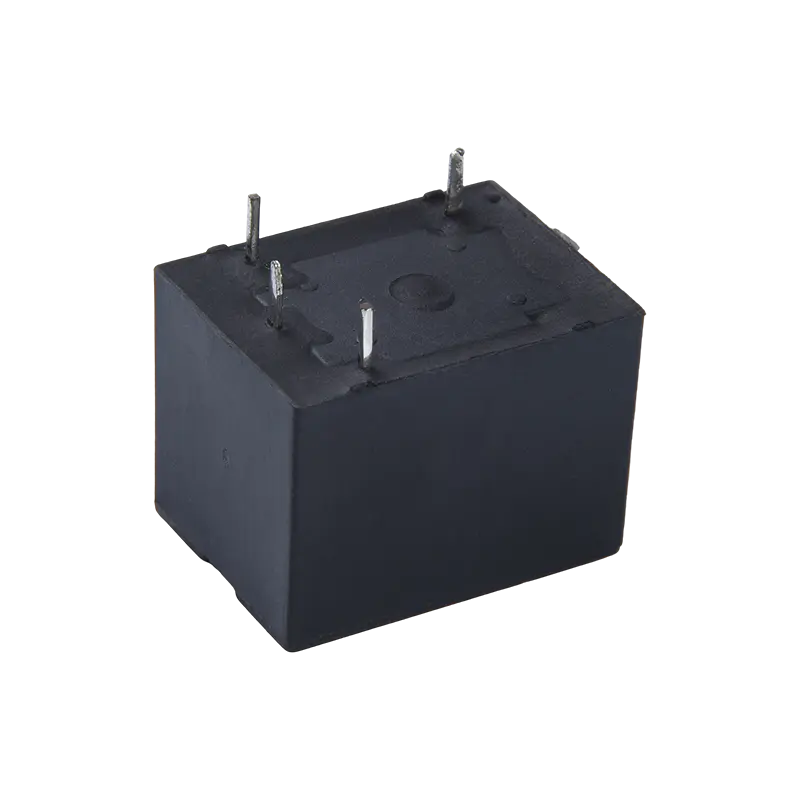

I. বৈশিষ্ট্য
1. যোগাযোগের ফর্ম: বিভিন্ন সার্কিট ডিজাইনের প্রয়োজনীয়তা পূরণের জন্য একটি সাধারণভাবে খোলা এবং একটি পরিবর্তনের যোগাযোগ ফর্ম প্রদান করে।
2. ইনস্টলেশন বৈশিষ্ট্য: সহজ PCB মাউন্ট করার জন্য স্ট্যান্ডার্ড প্রিন্টেড সার্কিট বোর্ড পিন ব্যবহার করে, স্বয়ংক্রিয় সমাবেশ প্রক্রিয়ার জন্য উপযুক্ত;
3. প্যাকেজিং বিকল্প: দুটি প্যাকেজিং বিকল্প উপলব্ধ: প্লাস্টিক-সিল করা এবং সোল্ডার-প্রতিরোধী, বিভিন্ন পরিবেশগত প্রয়োজনীয়তা অনুসারে।
4. কোর স্ট্রাকচার: পাওয়ার ব্যর্থতার পরে দীর্ঘমেয়াদী স্টেট ধরে রাখা নিশ্চিত করতে একটি একক-কুণ্ডলী বা ডাবল-কয়েল ম্যাগনেটিক ল্যাচিং স্ট্রাকচার ব্যবহার করে৷
২. মূল ফাংশন এবং প্রযোজ্য পরিস্থিতি
1. মূল ফাংশন: শূন্য-পাওয়ার সার্কিট সুইচিং অর্জন করে, স্বয়ংক্রিয় সুইচিং এবং সিগন্যাল বিচ্ছিন্নতা প্রদান করে এবং কন্ট্রোল পাওয়ার বন্ধ হওয়ার পরে বর্তমান অবস্থা বজায় রাখে, দীর্ঘমেয়াদী হোল্ডিং অ্যাপ্লিকেশনের জন্য উপযুক্ত।
2. স্মার্ট গ্রিড ক্ষেত্র: বিদ্যুত মিটারিং এবং রিমোট কন্ট্রোল সুইচ, কম-পাওয়ার, সুনির্দিষ্ট নিয়ন্ত্রণ সক্ষম করার মতো পরিস্থিতিতে প্রযোজ্য;
3. নতুন শক্তি ক্ষেত্র: একটি স্থিতিশীল সার্কিট অবস্থা নিশ্চিত করে, সোলার ইনভার্টারের মতো নতুন শক্তি সরঞ্জামগুলিতে ব্যবহার করা যেতে পারে।
4. শিল্প এবং বাড়ির ক্ষেত্র: শিল্প অটোমেশন, স্মার্ট হোম, আলো নিয়ন্ত্রণ, এবং অন্যান্য পরিস্থিতিতে জন্য উপযুক্ত;
5. ইন্সট্রুমেন্টেশন ফিল্ড: বিভিন্ন যন্ত্র এবং মিটারের সার্কিট কন্ট্রোল লিঙ্কের জন্য প্রযোজ্য। III. মূল সুবিধা ব্যবহার
1. জিরো পাওয়ার কনজাম্পশন অ্যাডভান্টেজ: পাওয়ার ব্যর্থতার পরে বর্তমান অবস্থা বজায় রাখে, শূন্য পাওয়ার খরচ স্যুইচিং অর্জন করে, কম-পাওয়ার অ্যাপ্লিকেশনের জন্য উপযুক্ত।
2. উচ্চ যোগাযোগ সুইচিং ক্ষমতা: 15A যোগাযোগ সুইচিং লোড, মাঝারি এবং উচ্চ-শক্তি নিয়ন্ত্রণ প্রয়োজনের জন্য উপযুক্ত;
3. নমনীয় ইনস্টলেশন এবং নির্বাচন: অতি-ছোট আকার, মানক PCB পিন, এবং একাধিক প্যাকেজ বিকল্প, ঘন ইনস্টলেশন এবং বিভিন্ন পরিবেশের জন্য উপযুক্ত;
4. পরিবেশগত সম্মতি: পরিবেশ বান্ধব পণ্যের প্রয়োজনীয়তা পূরণ করে, RoHS মান মেনে চলে;
5. দৃঢ় দৃশ্যের নির্দিষ্টতা: অসামান্য বহুমুখিতা এবং ব্যবহারিকতার সাথে রিমোট কন্ট্রোল এবং দীর্ঘমেয়াদী রক্ষণাবেক্ষণের পরিস্থিতির জন্য বিশেষভাবে উপযুক্ত৷
যোগাযোগ পরামিতি
| যোগাযোগ কনফিগারেশন | 1A | 1C |
| যোগাযোগ প্রতিরোধ | 100mΩ (1A 6VDC) |
| যোগাযোগের উপাদান | AgSnO₂, AgCdO |
| যোগাযোগ লোড (প্রতিরোধী) | 10A 277VAC/28VDC |
| সর্বাধিক সুইচিং ভোল্টেজ | 277VAC / 30VDC |
| সর্বাধিক সুইচিং বর্তমান | 15A | 10A |
| সর্বোচ্চ সুইচিং পাওয়ার | 2500VA |
| যান্ত্রিক স্থায়িত্ব | 1×10⁷ চক্র |
| বৈদ্যুতিক স্থায়িত্ব | 5×10⁴ চক্র |
| প্যারামিটার | স্পেসিফিকেশন |
| অন্তরণ প্রতিরোধের | 100MΩ (500VDC) |
| অস্তরক ভোল্টেজ প্রতিরোধ | যোগাযোগ এবং কুণ্ডলী মধ্যে | 1 মিনিটের জন্য 1500VAC |
| খোলা পরিচিতি মধ্যে | 1 মিনিটের জন্য 750VAC |
| অপারেটিং টাইম (রেটেড ভোল্টেজে) | ≤5 মি |
| রিলিজ সময় (রেটেড ভোল্টেজে) | ≤5 মি |
| শক | স্থিতিশীলতা | 100m/s² (10g) |
| | শক্তি | 1000m/s² (100g) |
| কম্পন | 10Hz~55Hz, 1.5 মিমি ডবল প্রশস্ততা |
| আর্দ্রতা | 35%~85% RH |
| তাপমাত্রা পরিসীমা | -40°C ~ 85°C |
| টার্মিনাল টাইপ | পিসিবি টাইপ |
| ওজন | প্রায় 10 গ্রাম |
| প্যাকেজিং টাইপ | প্লাস্টিক-সিলড টাইপ, সোল্ডার-প্রতিরোধী টাইপ |
নোট:
(1) উপরের সমস্ত মান প্রাথমিক মান;
Shengyuan রিলে
কয়েল পরামিতি
| রেট করা কয়েল পাওয়ার | একক কয়েল ≤550mW |
| Dual Coil ≤750mW |
Coil Specification Table 23℃
| রেট ভোল্টেজ (ভিডিসি) | ভোল্টেজ সেট/রিসেট (ভিডিসি) | পালস প্রস্থ (মি.সে.) | ডুয়াল কয়েল রেজিস্ট্যান্স (Ω±10%) | একক কয়েল প্রতিরোধ (Ω±10%) |
| 5 | ≤3.80 | ≥50 | 47/47 | 45 |
| 6 | ≤4.50 | ≥50 | 100/100 | 100 |
| 9 | ≤6.80 | ≥50 | 227/237 | 225 |
| 12 | ≤9.00 | ≥50 | 193/305 | 310 |
| 18 | ≤13.5 | ≥50 | 900/900 | 900 |
| 24 | ≤18.0 | ≥50 | 1060/1370 | 1160 |
নিরাপত্তা সার্টিফিকেশন
| সিকিউসি | 1A | 10A 250VAC 15A 125VAC 10A 28VDC |
| 1C | 10A 250VAC 10A 28VDC |
| টিইউভি | 1A | 7.5A 250VAC cos phi=1 7.5A 14VDC L/R=0ms |
| 1C | 7.5A 250VAC cos phi=1 7.5A 14VDC L/R=0ms |
অর্ডারিং মার্কের উদাহরণ
রিলে মডেল(1)CYA
কয়েল ভোল্টেজ 3 5 6 9 12 18 24 48VDC
যোগাযোগ ফর্ম 1A: সাধারণত খোলা 1C এর এক সেট: সুইচিংয়ের এক সেট

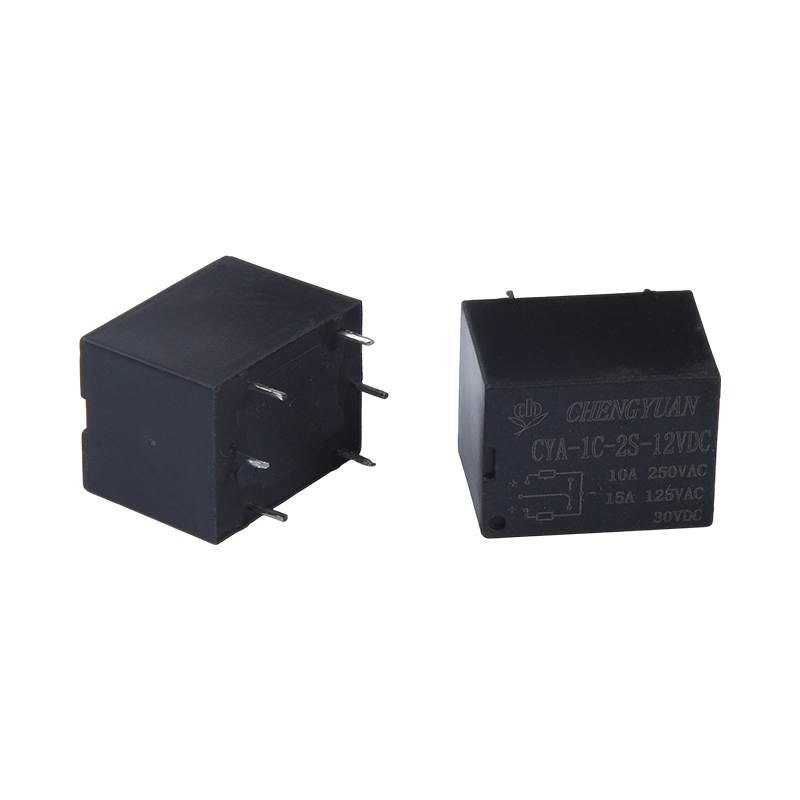

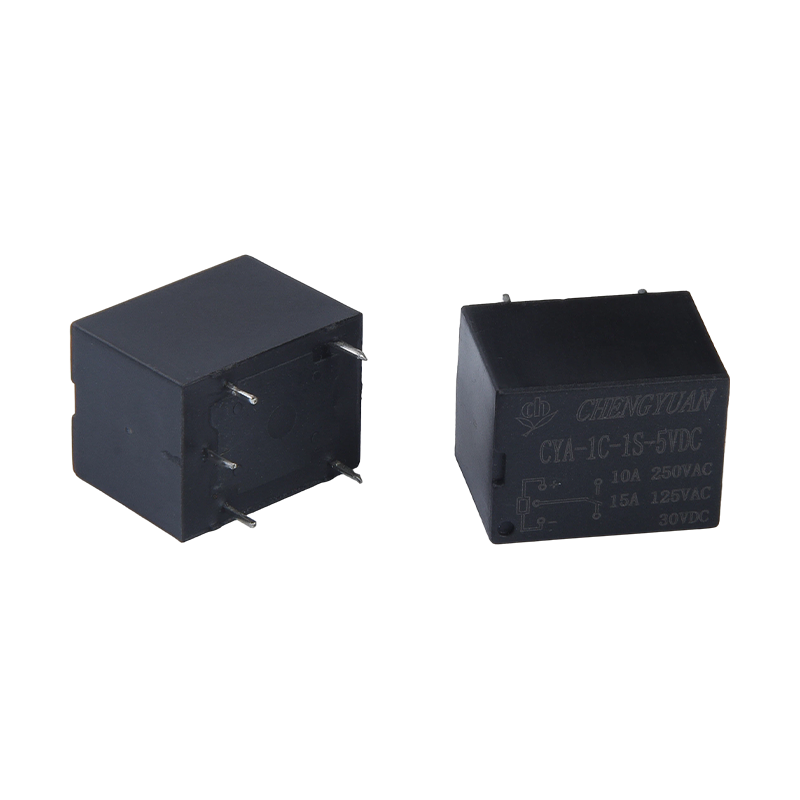

কয়েল ফর্ম 1S: একক কয়েল 2S: ডবল কয়েল
যোগাযোগের উপাদান T: AgSnO2, কোনোটিই নয়: AgCdO
মন্তব্য: (1) H2S, SO2, NO2 ইত্যাদির মতো ক্ষতিকারক গ্যাস রয়েছে এমন পরিবেশে, প্লাস্টিক-সিলযুক্ত পণ্যগুলি ব্যবহার করার পরামর্শ দেওয়া হয় এবং অনুগ্রহ করে প্রকৃত ব্যবহারে পরীক্ষা এবং নিশ্চিতকরণ পরিচালনা করুন; যখন সামগ্রিক পরিষ্কারের প্রয়োজন হয় না, এটি সুপারিশ করা হয়
এটি ফ্লাক্স-প্রতিরোধী পণ্য অগ্রাধিকার দিতে সুপারিশ করা হয়;
(2) এই পণ্যটি একটি পরিবেশ বান্ধব পণ্য। অর্ডার করার সময় অনুগ্রহ করে সংশ্লিষ্ট বৈশিষ্ট্য নম্বরটি চিহ্নিত করুন, যেখানে (551) RoHS সম্মতি নির্দেশ করে (পরিচিতিতে ক্যাডমিয়াম থাকে), এবং (555) RoHS সম্মতি নির্দেশ করে (পরিচিতিতে ক্যাডমিয়াম থাকে না)।
