বৈশিষ্ট্য:
• ওয়াইড লোড সামঞ্জস্য: 15A 125VAC, 12A 250VAC AC লোড এবং 10A 28VDC DC লোডের সাথে সামঞ্জস্যপূর্ণ, যা বেশিরভাগ নিম্ন-থেকে-মাঝারি পাওয়ার সার্কিট স্যুইচিং প্রয়োজনগুলিকে কভার করে৷
• নমনীয় কয়েল ভোল্টেজ: 3VDC-48VDC কয়েল ভোল্টেজ সমর্থন করে, অতিরিক্ত ভোল্টেজ রূপান্তর মডিউলের প্রয়োজন ছাড়াই সরাসরি বিভিন্ন নিয়ন্ত্রণ সার্কিট ভোল্টেজ স্পেসিফিকেশনের সাথে মেলে।
• কম বিদ্যুত খরচ ডিজাইন: কয়েল পাওয়ার খরচ শুধুমাত্র 0.36W, সামগ্রিক সরঞ্জামের শক্তি খরচ কমিয়ে এবং এটি ব্যাটারি-চালিত ডিভাইসের জন্য উপযুক্ত করে তোলে।
• দ্বৈত প্রামাণিক শংসাপত্র: TUV এবং CQC সার্টিফিকেশন পাস করা, আন্তর্জাতিক এবং দেশীয় নিরাপত্তা মান মেনে চলা এবং একাধিক বাজারে বিক্রি হওয়া টার্মিনাল পণ্যের জন্য উপযুক্ত।
• সুবিধাজনক PCB ইনস্টলেশন: সহজ প্রিন্টেড সার্কিট বোর্ড সোল্ডারিং এবং সমাবেশের জন্য একটি 5-পিন কাঠামো ব্যবহার করে; কমপ্যাক্ট, চিনি-কিউব-এর মতো আকৃতি ইনস্টলেশনের জায়গা বাঁচায় এবং উচ্চ-ঘনত্বের সার্কিট লেআউট ডিজাইনের জন্য উপযুক্ত।
• ক্লিয়ার সুইচিং লজিক: একটি সিঙ্গেল-পোল সিঙ্গেল-থ্রো (SPST) কন্টাক্ট ফর্ম ব্যবহার করে, সহজ এবং পরিষ্কার সুইচিং লজিক প্রদান করে, সার্কিট ডিজাইনকে সরল করে এবং তারের ত্রুটির সম্ভাবনা কমায়।
আবেদনের পরিস্থিতি:
• গৃহস্থালীর যন্ত্রপাতি: ছোট বৈদ্যুতিক ওভেন, জল সরবরাহকারী, রিমোট কন্ট্রোল সুইচ ইত্যাদির চালু/বন্ধ নিয়ন্ত্রণ।
• শিল্প নিয়ন্ত্রণ: ছোট PLC সম্প্রসারণ মডিউল, সেন্সর সিগন্যাল স্যুইচিং সার্কিট, সক্রিয় সংকেত বিচ্ছিন্নতা এবং সার্কিট চালু/বন্ধ নিয়ন্ত্রণ।
• স্মার্ট হোম: স্মার্ট সকেট, লাইটিং কন্ট্রোল মডিউল, ইত্যাদি, নিরাপদ পাওয়ার ম্যানেজমেন্টের জন্য কম-ভোল্টেজ কন্ট্রোল সিগন্যাল মেলে৷
| টাইপ | সিওয়াইএ |
| যোগাযোগের উপাদান | রৌপ্য খাদ |
| যোগাযোগ প্রতিরোধ | 100mΩ সর্বোচ্চ (1A 16VDC এ) |
| রেট করা লোড (প্রতিরোধী লোড) | 10A250VAC |
| সর্বোচ্চ বর্তমান পরিবর্তন করা | 15A |
| সর্বোচ্চ সুইচিং ভোল্টেজ | 250VAC |
| সর্বোচ্চ স্যুইচিং পাওয়ার | 2500VA |
| মিন. সুইচিং লোড | 6V 1A |
| বৈশিষ্ট্য |
| কাজ করার সময় (রেটেড কয়েল ভোল্টেজে) | 8ms সর্বোচ্চ (কোন ডায়োড নেই) |
| মুক্তির সময় | 5ms সর্বোচ্চ (কোন ডায়োড নেই) |
| অন্তরণ প্রতিরোধের | ন্যূনতম 1000MΩ (500VDC এ) |
| অস্তরক শক্তি | খোলা পরিচিতিগুলির মধ্যে: 750VAC, 50/60Hz 1 মিনিটের জন্য |
| কয়েল এবং যোগাযোগের মধ্যে: 1500VAC, 1মিনিটের জন্য 50/60Hz |
| কম্পন প্রতিরোধের | ধ্বংসাত্মক | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| কার্যকরী | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| শক প্রতিরোধের | কার্যকরী | 10G মিনিট |
| ধ্বংসাত্মক | 10G মিনিট |
| সহনশীলতা | যান্ত্রিক সহনশীলতা （10800ops./h) | 10,000,000 ops. (ঘরের তাপমাত্রায়) |
| বৈদ্যুতিক সহনশীলতা (360ops./h) | 100,000 অপারেশন। (ঘরের তাপমাত্রায়) |
| পরিবেষ্টিত তাপমাত্রা | -40℃~ 85℃(কোন ঘনীভবন নয়) |
| ওজন | প্রায় ৮.৫ গ্রাম |
| কয়েল ডেটা (20℃ এ) |
| নামমাত্র ভোল্টেজ (ভিডিসি) | নামমাত্র অপারেটিং বর্তমান ±10%(mA) | কুণ্ডলী প্রতিরোধ ±10%(Ω) | নামমাত্র operating ক্ষমতা | ভোল্টেজ পরিচালনা করুন (সর্বোচ্চ) | রিলিজ ভোল্টেজ (ন্যূনতম) | সর্বোচ্চ অনুমোদিত ভোল্টেজ |
| 3 | 120 | 25 | প্রায় 0.36W | নামমাত্র 75% ভোল্টেজ | 5% নামমাত্র ভোল্টেজ | নামমাত্র ভোল্টেজ এর 130% |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

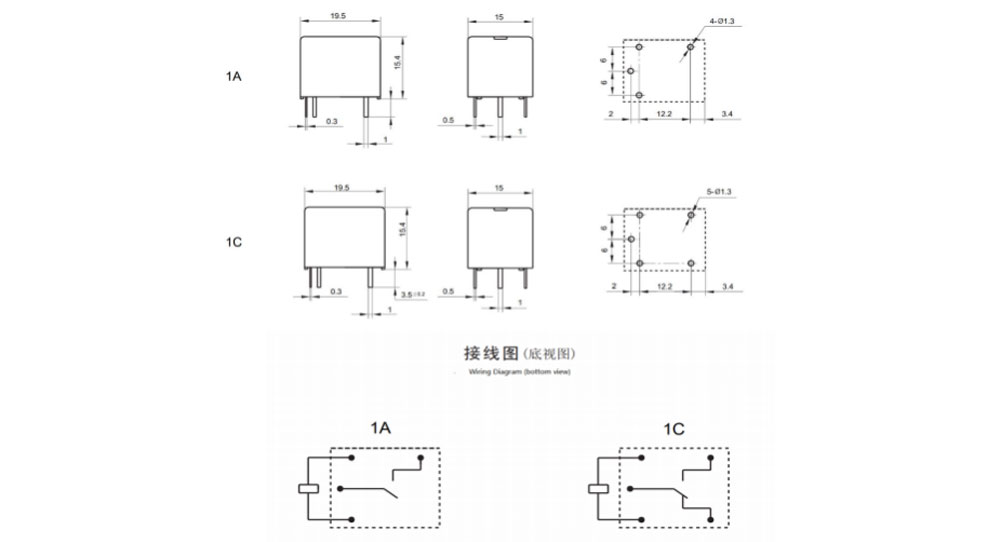

রূপরেখার মাত্রা, ওয়্যারিং ডায়াগ্রাম, PCB লেআউট (ইউনিট: মিমি)

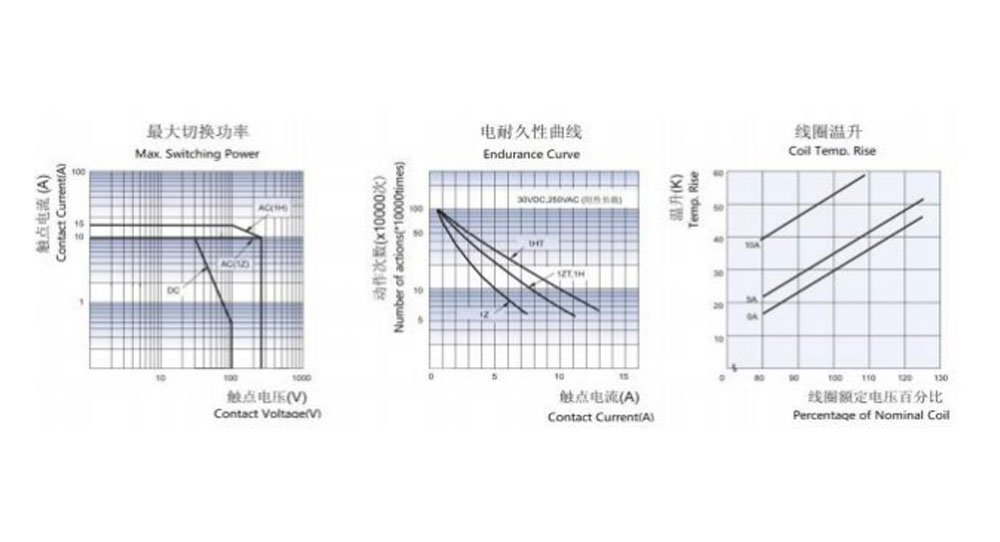

বৈশিষ্ট্যগত বক্ররেখা
তথ্য অর্ডার
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: প্রকার: CYA
2: খুঁটির সংখ্যা: 1-1 পোল
3: যোগাযোগ ব্যবস্থা: C থেকে C; A থেকে H; B থেকে B
4: নামমাত্র ভোল্টেজ: 3, 5, 6, 9, 12, 18, 24, 48VDC
5: ঘের রঙ: W-সাদা, H-কালো, L-নীল
6: কয়েল Pwor: D-0.45W L-0.36W
7: প্রতিরক্ষামূলক নির্মাণ: এস-ফ্লাক্স প্রুফড, এসএইচ-সিলড টাইপ ধোয়া যায়
8: বিশেষ প্যারামিটার: Nil-Standard প্রকার
চিঠি বা নম্বর-বিশেষ প্রয়োজন
(1) ফ্লাক্স-প্রুফ রিলে পরিবেশে H2S, SO2, NO2, ধূলিকণা ইত্যাদি দূষণকারীর সাথে ব্যবহার করা যাবে না।
(2) পিসিবিতে ফ্লাক্স-প্রুফ রিলেগুলি একত্রিত হওয়ার পরে জল পরিষ্কার বা পৃষ্ঠ প্রক্রিয়াকরণের পরামর্শ দেওয়া হয় না।
(3) CHENGYUAN দ্বারা মূল্যায়ন করার পরে কাস্টমাইজড বিশেষ প্রত্যয় পাওয়া যায়।
দাবিত্যাগ: স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য। নির্দিষ্টকরণ পূর্ব বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে. আমরা প্রতিটি সম্ভাব্য অ্যাপ্লিকেশনের জন্য সমস্ত কর্মক্ষমতা এবং পরামিতি মূল্যায়ন করতে পারিনি৷ সুতরাং, ব্যবহারকারীদের চয়ন করার জন্য সঠিক অবস্থানে থাকা উচিত
তাদের নিজস্ব আবেদন জন্য উপযুক্ত পণ্য. সিল করা রিলেগুলির জন্য, ইনস্টলেশন এবং পরিষ্কারের পরে। ব্যবহারের আগে ক্ষেত্রে বায়ুচলাচল হুড খুলুন. যদি কোন প্রশ্ন থাকে, প্রযুক্তিগত পরিষেবার জন্য চেংইয়ুয়ানের সাথে যোগাযোগ করুন। যাইহোক, কোন পণ্য ব্যবহার করা উচিত তা নির্ধারণ করা ব্যবহারকারীর দায়িত্ব৷৷
