পণ্য বৈশিষ্ট্য:
উচ্চ পরিচিতি স্যুইচিং ক্ষমতা: স্ট্যান্ডার্ড 3A লোড ছাড়াও, পরিচিতিগুলি 16 amps পর্যন্ত স্যুইচিং সমর্থন করে, সার্কিটে তাত্ক্ষণিক উচ্চ বর্তমান চাহিদাগুলি পরিচালনা করতে সক্ষম।
আল্ট্রা-লো পাওয়ার খরচ: কয়েল পাওয়ার খরচ শুধুমাত্র 0.2W, সিস্টেমের শক্তি খরচ উল্লেখযোগ্যভাবে হ্রাস করে, এটি ব্যাটারি-চালিত বা কম-পাওয়ার ডিভাইসের জন্য উপযুক্ত করে তোলে।
উচ্চ অস্তরক শক্তি: উচ্চ অস্তরক শক্তি ইনপুট এবং আউটপুট সার্কিটগুলির মধ্যে নির্ভরযোগ্য বৈদ্যুতিক বিচ্ছিন্নতা নিশ্চিত করে, ডাউনস্ট্রিম কন্ট্রোল সার্কিটগুলিকে রক্ষা করে।
কমপ্যাক্ট ডিজাইন: পিসিবি-তে উচ্চ-ঘনত্ব মাউন্ট করার জন্য উপযোগী ক্ষুদ্রাকৃতির কাঠামো স্থানের ব্যবহারকে অনুকূল করে।
বিস্তৃত সার্টিফিকেশন মান: CQC এবং UL দ্বারা প্রত্যয়িত, আন্তর্জাতিক নিরাপত্তা মান মেনে, পণ্যের গুণমান এবং সম্মতি নিশ্চিত করে।
নমনীয় কয়েল ভোল্টেজ: 3VDC থেকে 48VDC পর্যন্ত কয়েল ভোল্টেজের বিস্তৃত পরিসর প্রদান করে, বিভিন্ন নিয়ন্ত্রণ সার্কিট ভোল্টেজের সাথে সহজেই মানিয়ে নেওয়া যায়।
সাধারণ অ্যাপ্লিকেশন:
শিল্প অটোমেশন: মোটর, সোলেনয়েড ভালভ এবং বিভিন্ন অটোমেশন যন্ত্র নিয়ন্ত্রণ করতে ব্যবহৃত হয়, সংকেত বিচ্ছিন্নতা এবং সার্কিট স্যুইচিং অর্জন করে।
স্মার্ট হোম: লো-পাওয়ার কন্ট্রোলের মূল উপাদান হিসাবে আলো নিয়ন্ত্রণ, পর্দার মোটর নিয়ন্ত্রণ এবং অন্যান্য পরিস্থিতিতে প্রয়োগ করা হয়।
সিকিউরিটি সিস্টেম: দরজা লক স্ট্যাটাস এবং কন্ট্রোল সুইচিং সনাক্ত করতে অ্যাক্সেস কন্ট্রোল এবং ম্যাগনেটিক লক কন্ট্রোল ইউনিটে ব্যবহৃত হয়।
যোগাযোগের সরঞ্জাম: সুইচ এবং অন্যান্য যোগাযোগ সুবিধার জন্য উপযুক্ত, সিগন্যাল রাউটিং, সুরক্ষা এবং বিচ্ছিন্নতার জন্য দায়ী।
সার্কিট সুরক্ষা: সংবেদনশীল উপাদানগুলির হস্তক্ষেপ এবং ক্ষতি রোধ করতে নিয়ন্ত্রণ সার্কিটে উচ্চ স্রোত বা উচ্চ ভোল্টেজগুলিকে বিচ্ছিন্ন করে৷
| টাইপ | CHYRA |
| যোগাযোগের উপাদান | রৌপ্য খাদ |
| যোগাযোগ প্রতিরোধ | 100mΩ সর্বোচ্চ (1A 16VDC এ) |
| রেট করা লোড (প্রতিরোধী লোড) | 3A/12V0AC |
| সর্বোচ্চ বর্তমান পরিবর্তন করা | 3A |
| সর্বোচ্চ সুইচিং ভোল্টেজ | 125VAC |
| সর্বোচ্চ স্যুইচিং পাওয়ার | 360VA |
| মিন. সুইচিং লোড | 6V 1A |
বৈশিষ্ট্য
| কাজ করার সময় (রেটেড কয়েল ভোল্টেজে) | 10ms সর্বোচ্চ |
| মুক্তির সময় | 4ms সর্বোচ্চ |
| নিরোধক প্রতিরোধ | ন্যূনতম 1000MΩ (500VDC এ) |
| অস্তরক শক্তি | খোলা পরিচিতিগুলির মধ্যে: 500VAC, 1 মিনিটের জন্য 50/60Hz |
| কয়েল এবং যোগাযোগের মধ্যে: 750VAC, 50/60Hz 1 মিনিটের জন্য |
| কম্পন প্রতিরোধ | ধ্বংসাত্মক | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| কার্যকরী | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| শক প্রতিরোধ | কার্যকরী | 10G মিনিট |
| ধ্বংসাত্মক | 10G মিনিট |
| সহনশীলতা | যান্ত্রিক সহনশীলতা （10800ops./h) | 10000000 ops. (ঘরের তাপমাত্রায়) |
| বৈদ্যুতিক সহনশীলতা (360ops./h) | 100000 অপ্স। (ঘরের তাপমাত্রায়) |
| পরিবেষ্টিত তাপমাত্রা | -40℃~ 85℃(কোন ঘনীভবন নয়) |
| ওজন | প্রায় 3.7g |
| কয়েল ডেটা (20℃ এ) |
| নামমাত্র ভোল্টেজ (ভিডিসি) | নামমাত্র অপারেটিং বর্তমান ±10%(mA) | কুণ্ডলী প্রতিরোধ ±10%(Ω) | নামমাত্র operating ক্ষমতা | ভোল্টেজ পরিচালনা করুন (সর্বোচ্চ) | রিলিজ ভোল্টেজ (ন্যূনতম) | সর্বোচ্চ অনুমোদিত ভোল্টেজ |
| 3 | 120 | 25 | প্রায় 0.36W | নামমাত্র 75% ভোল্টেজ | 5% নামমাত্র ভোল্টেজ | নামমাত্র ভোল্টেজের 130% |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | প্রায় 0.2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
উপরে দেখানো ডেটা হল প্রাথমিক মান। কয়েলের অতিরিক্ত গরম হওয়া এড়াতে 10 মিনিটের বেশি কয়েলে সর্বাধিক অনুমোদিত ভোল্টেজ প্রয়োগ করবেন না।

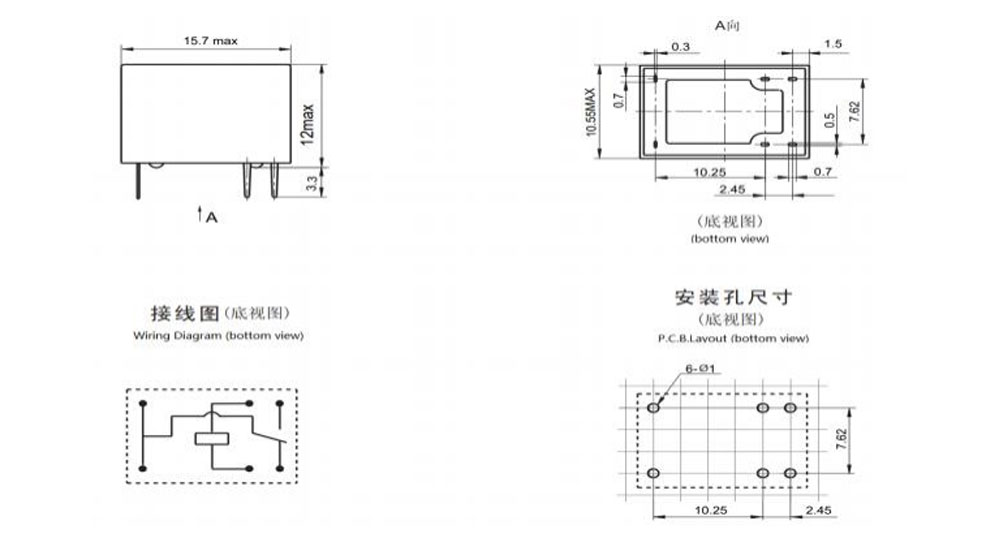

রূপরেখার মাত্রা, ওয়্যারিং ডায়াগ্রাম, PCB লেআউট (ইউনিট: মিমি)

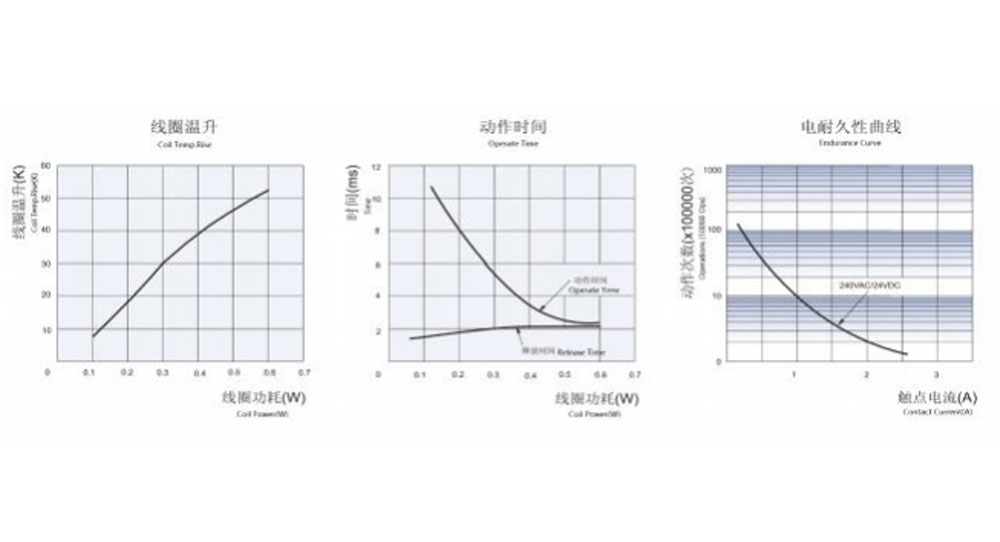

বৈশিষ্ট্যগত বক্ররেখা
অর্ডার করা তথ্য
CHYRA - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1: প্রকার: CHYRA
2: যোগাযোগের ব্যবস্থা: C Fom C ; H থেকে A; B থেকে B
3: নামমাত্র ভোল্টেজ: 3,5,6,9,12,24VDC
4: ঘের রঙ: H-কালো; L-নীল, Y -হলুদ
5: কয়েল Pwor: D-0.36W L-0.2W
6: প্রতিরক্ষামূলক নির্মাণ: এস-ফ্লাক্স প্রুফড,
SH-সিল করা টাইপ ধোয়া যায়
7: বিশেষ প্যারামিটার: Nil-Standard টাইপ
চিঠি বা নম্বর-বিশেষ প্রয়োজন
H2S, SO2, NO2, ধুলো ইত্যাদির মতো দূষণকারীর সাথে ফ্লাক্স-প্রুফ রিলে পরিবেশে ব্যবহার করা যাবে না।
পিসিবি-তে ফ্লাক্স-প্রুফ রিলে একত্রিত হওয়ার পরে জল পরিষ্কার করা বা পৃষ্ঠ প্রক্রিয়াকরণের পরামর্শ দেওয়া হয় না।
CHENGYUAN দ্বারা মূল্যায়ন করার পর একটি কাস্টমাইজড বিশেষ প্রত্যয় পাওয়া যায়।
দাবিত্যাগ: স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য। নির্দিষ্টকরণ পূর্ব বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে।
আমরা প্রতিটি সম্ভাব্য অ্যাপ্লিকেশনের জন্য সমস্ত কর্মক্ষমতা এবং সমস্ত প্যারামিটার মূল্যায়ন করতে পারিনি। এইভাবে, ব্যবহারকারীদের বেছে নেওয়ার জন্য সঠিক অবস্থানে থাকা উচিত
তাদের নিজস্ব প্রয়োগের জন্য উপযুক্ত পণ্য। সিল করা রিলেগুলির জন্য, ইনস্টলেশন এবং পরিষ্কার করার পরে, অনুগ্রহ করে ব্যবহার করার আগে বায়ুচলাচল ছিদ্রটি খুলুন। যদি কোনো কোয়েরি থাকে, তাহলে প্রযুক্তিগত পরিষেবার জন্য চেংইয়ুয়ানের সাথে যোগাযোগ করুন। যাইহোক, কোন পণ্যটি ব্যবহার করা হবে তা নির্ধারণ করা ব্যবহারকারীর দায়িত্ব।
