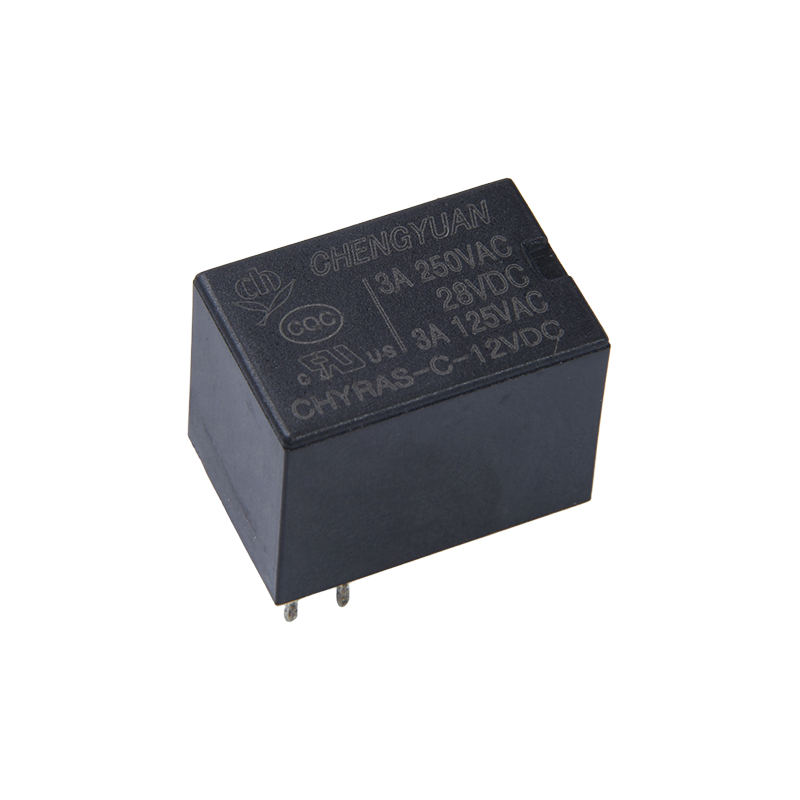

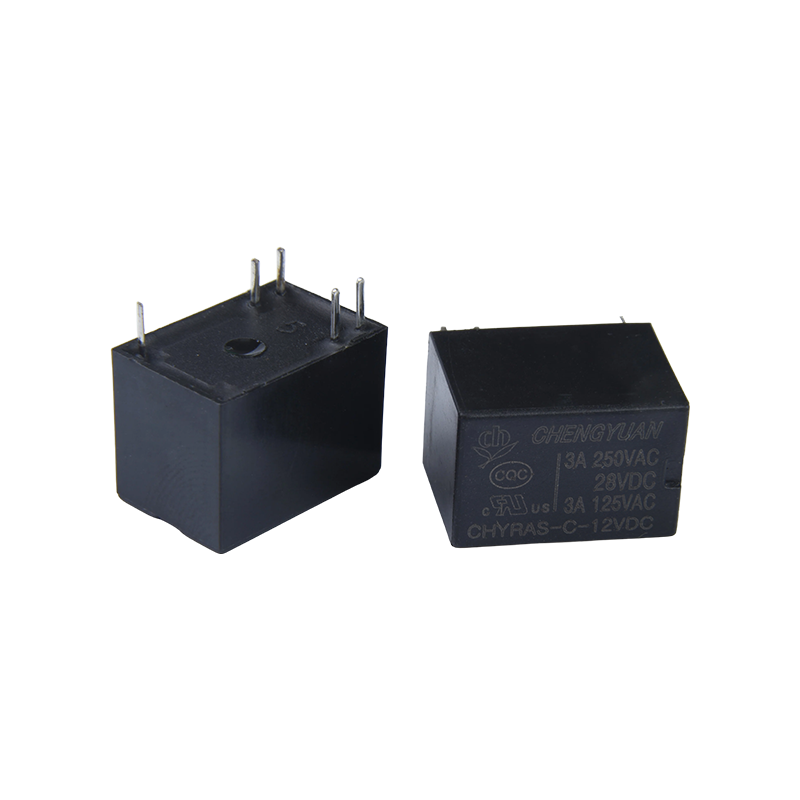

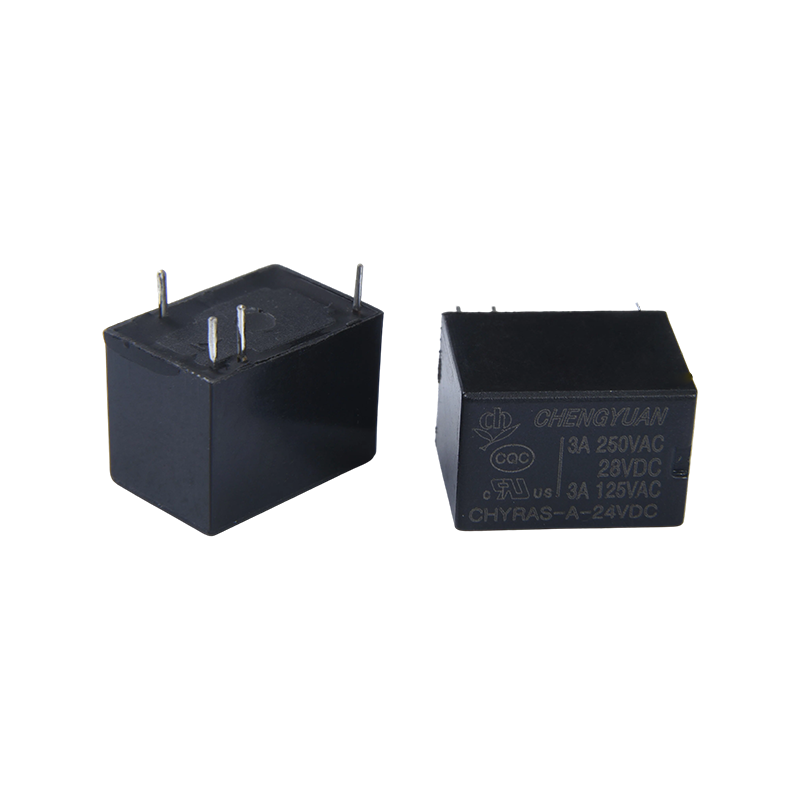

I. মূল সুবিধা
1. উচ্চ সংবেদনশীলতা প্রতিক্রিয়া: 200mW উচ্চ-সংবেদনশীলতা কুণ্ডলী দুর্বল নিয়ন্ত্রণ সংকেতগুলিতে দ্রুত সাড়া দেওয়ার অনুমতি দেয়, সংকেত নিয়ন্ত্রণের সঠিকতা উন্নত করে।
2. দৃঢ় পরিবেশগত অভিযোজনযোগ্যতা: সিল করা কাঠামো কার্যকরভাবে ধুলো, আর্দ্রতা এবং অন্যান্য পরিবেশগত কারণগুলিকে প্রতিরোধ করে, এর পরিষেবা জীবনকে প্রসারিত করে।
3. কম পাওয়ার খরচ: 0.2W কম-পাওয়ার ডিজাইন ব্যাটারি-চালিত বা কম-পাওয়ার ডিভাইসের জন্য উপযুক্ত, শেষ পণ্যের সামগ্রিক শক্তি খরচ কমিয়ে দেয়।
4. প্রশস্ত বহুমুখিতা: প্রশস্ত ভোল্টেজ সামঞ্জস্য, মানক PCB প্যাকেজিং, এবং বহু-দৃষ্টিকোণ অভিযোজনযোগ্যতা বিভিন্ন ক্ষেত্র যেমন যোগাযোগ, নিরাপত্তা, অফিস সরঞ্জাম, এবং গৃহস্থালী যন্ত্রপাতি, পণ্যের পুনর্ব্যবহারযোগ্যতা বৃদ্ধি করে৷
২. পণ্য গঠন এবং ইনস্টলেশন বৈশিষ্ট্য

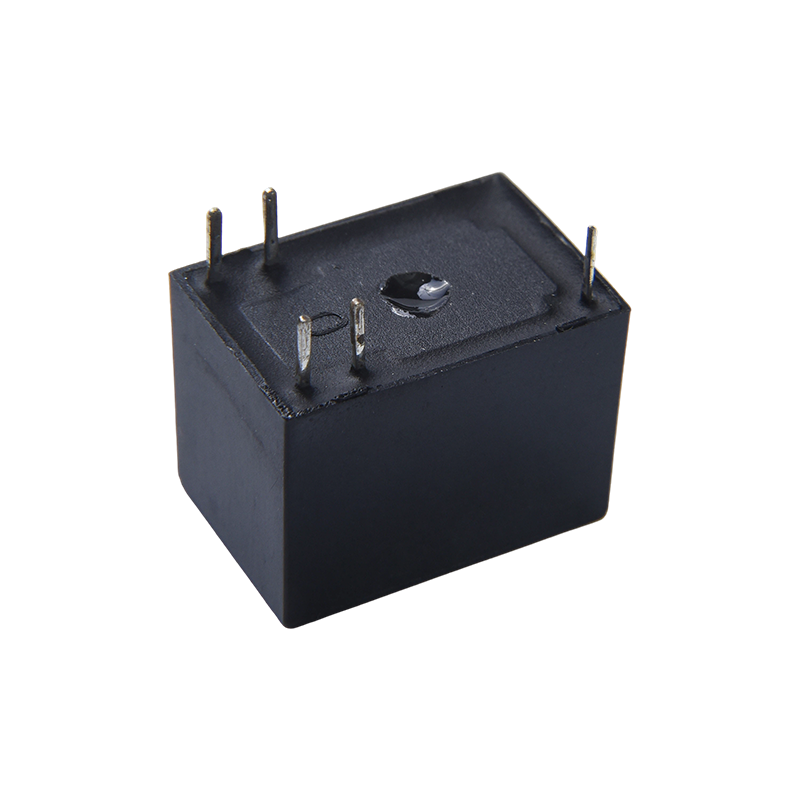

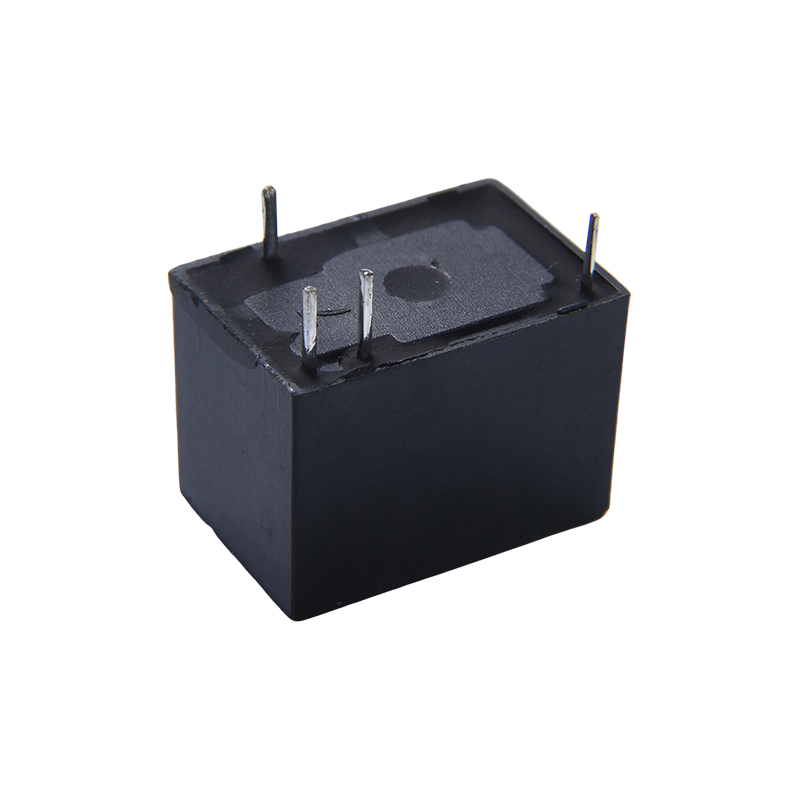

1. প্যাকেজিং এবং পিন ডিজাইন: একটি প্রমিত পিন লেআউট সহ একটি 5PIN PCB প্যাকেজ গ্রহণ করে, স্বয়ংক্রিয় ঢালাই এবং ভর সমাবেশের সুবিধা দেয় এবং উচ্চ-ঘনত্বের PCB বোর্ড ডিজাইনের জন্য উপযুক্ত।
2. অতি-ছোট আকার: কমপ্যাক্ট আকার কমপ্যাক্ট অভ্যন্তরীণ ইনস্টলেশনের চাহিদা পূরণ করে, PCB বোর্ডের স্থান সংরক্ষণ করে এবং শেষ পণ্যগুলির ক্ষুদ্রকরণে অবদান রাখে;
3. সিল করা কাঠামো: সিল করা নকশা কার্যকরভাবে ধুলো, আর্দ্রতা এবং বিদেশী বস্তুকে প্রবেশ করতে বাধা দেয়, জটিল পরিবেশে এর পরিষেবা জীবনকে উন্নত করে। III. মূল ফাংশন এবং প্রযোজ্য পরিস্থিতি
1. কোর ফাংশন: সিগন্যাল আইসোলেশন, সিগন্যাল কন্ট্রোল, এবং সার্কিট প্রোটেকশন ফাংশন প্রদান করে, লোড সার্কিট থেকে কন্ট্রোল সার্কিটকে বিচ্ছিন্ন করে এবং কোর কন্ট্রোল কম্পোনেন্টগুলিকে রক্ষা করে;
2. কমিউনিকেশন ইকুইপমেন্ট: সিগন্যাল স্যুইচিং এবং সার্কিট কন্ট্রোলের জন্য উপযুক্ত যোগাযোগ সরঞ্জাম যেমন সুইচ, সিগন্যাল ট্রান্সমিশনের স্থায়িত্ব নিশ্চিত করে।
3. নিরাপত্তা এবং নিরাপত্তা সরঞ্জাম: নিরাপত্তা অ্যাক্সেস কন্ট্রোল সিস্টেম এবং নিরীক্ষণ সরঞ্জামগুলির জন্য একটি নিয়ন্ত্রণ ইউনিট হিসাবে ব্যবহার করা যেতে পারে, দরজার চৌম্বকীয় লক সুইচের অবস্থা সনাক্তকরণ এবং নিয়ন্ত্রণ সক্ষম করে এবং নিরাপত্তা অ্যালার্ম সংকেতগুলির সংক্রমণ নিয়ন্ত্রণ।
4. অফিস সরঞ্জাম: প্রিন্টার এবং কপিয়ারের মতো অফিস সরঞ্জামগুলিতে অভ্যন্তরীণ সংকেত নিয়ন্ত্রণের জন্য উপযুক্ত, সরঞ্জাম পরিচালনার নির্ভুলতা উন্নত করে৷
5. হোম অ্যাপ্লায়েন্সেস: গৃহস্থালীর লো-পাওয়ার ডিজাইনের প্রয়োজনীয়তার সাথে মেলে, যেমন অভ্যন্তরীণ সার্কিট স্যুইচিং এবং সুরক্ষার মতো ছোট গৃহস্থালীগুলিতে সহায়ক সংকেত নিয়ন্ত্রণের জন্য ব্যবহৃত হয়;
6. ইন্ডাস্ট্রিয়াল অটোমেশন: ইন্ডাস্ট্রিয়াল অটোমেশন ইকুইপমেন্টের ছোট সিগন্যাল কন্ট্রোল লিঙ্কের জন্য প্রযোজ্য, যা সমন্বিত অপারেশন এবং সরঞ্জামের বিভিন্ন মডিউলের নিয়ন্ত্রণ সক্ষম করে৷
যোগাযোগের ডেটা
| টাইপ | CHYRAS |
| যোগাযোগের উপাদান | রৌপ্য খাদ |
| যোগাযোগ প্রতিরোধ | 100mΩ সর্বোচ্চ (1A 16VDC এ) |
| রেট করা লোড (প্রতিরোধী লোড) | 3A/12V0AC |
| সর্বোচ্চ বর্তমান পরিবর্তন করা | 3A |
| সর্বোচ্চ সুইচিং ভোল্টেজ | 125VAC |
| সর্বোচ্চ স্যুইচিং পাওয়ার | 360VA |
| মিন. সুইচিং লোড | 6V 1A |
| বৈশিষ্ট্য |
| কাজ করার সময় (রেটেড কয়েল ভোল্টেজে) | 10ms সর্বোচ্চ |
| মুক্তির সময় | 4ms সর্বোচ্চ |
| নিরোধক প্রতিরোধ | ন্যূনতম 1000MΩ (500VDC এ) |
| অস্তরক শক্তি | খোলা পরিচিতিগুলির মধ্যে: 500VAC, 1 মিনিটের জন্য 50/60Hz |
| কয়েল এবং যোগাযোগের মধ্যে: 750VAC, 50/60Hz 1 মিনিটের জন্য |
| কম্পন প্রতিরোধ | ধ্বংসাত্মক | 10-55Hz, 1.5 মিমি এর দ্বিগুণ প্রশস্ততায় |
| কার্যকরী | 10-55Hz, 1.5 মিমি এর দ্বিগুণ প্রশস্ততায় |
| শক প্রতিরোধ | কার্যকরী | 10G মিনিট |
| ধ্বংসাত্মক | 10G মিনিট |
| সহনশীলতা | যান্ত্রিক সহনশীলতা （10800ops./h) | 10000000 ops.(রুম তাপমাত্রায়) |
| বৈদ্যুতিক সহনশীলতা (360ops./h) | 100000 ops. (রুমের তাপমাত্রায়) |
| পরিবেষ্টিত তাপমাত্রা | -40℃~ 85℃(কোন ঘনীভবন নয়) |
| ওজন | প্রায় 3.7g |
| কয়েল ডেটা (20℃ এ) |
| নামমাত্র ভোল্টেজ (ভিডিসি) | নামমাত্র অপারেটিং বর্তমান ±10%(mA) | কুণ্ডলী প্রতিরোধ ±10%(Ω) | নামমাত্র operating ক্ষমতা | ভোল্টেজ পরিচালনা করুন (সর্বোচ্চ) | রিলিজ ভোল্টেজ (ন্যূনতম) | সর্বোচ্চ অনুমোদিত ভোল্টেজ |
| 3 | 150 | 20 | প্রায় 0.45W | নামমাত্র 75% ভোল্টেজ | 5% নামমাত্র ভোল্টেজ | নামমাত্র ভোল্টেজের 130% |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | প্রায় 0.36W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | প্রায় 0.2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
উপরে দেখানো ডেটা হল প্রাথমিক মান। কয়েলের অতিরিক্ত গরম হওয়া এড়াতে 10 মিনিটের বেশি কয়েলে সর্বাধিক অনুমোদিত ভোল্টেজ প্রয়োগ করবেন না।

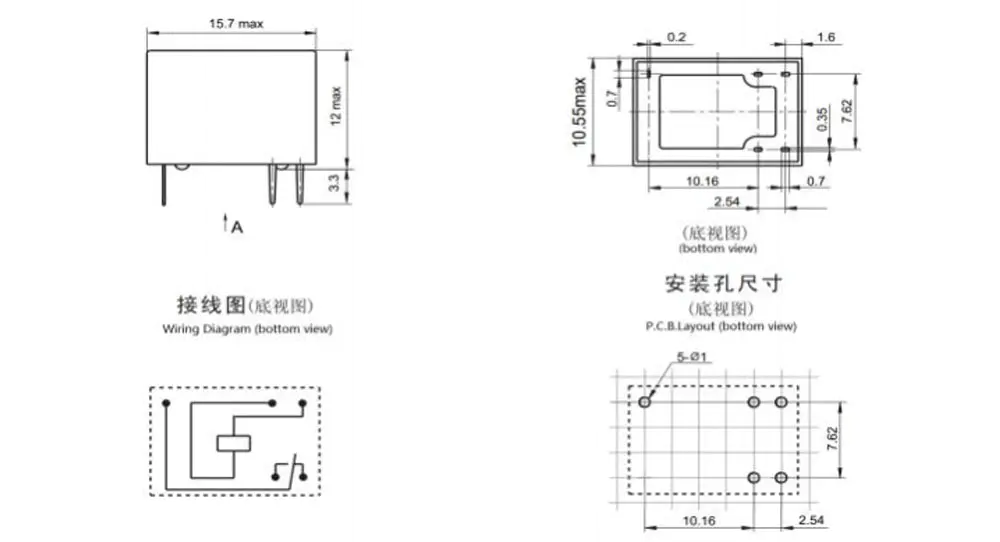

রূপরেখা মাত্রা, তারের ডায়াগ্রাম, PCB লেআউট (ইউনিট: মিমি)

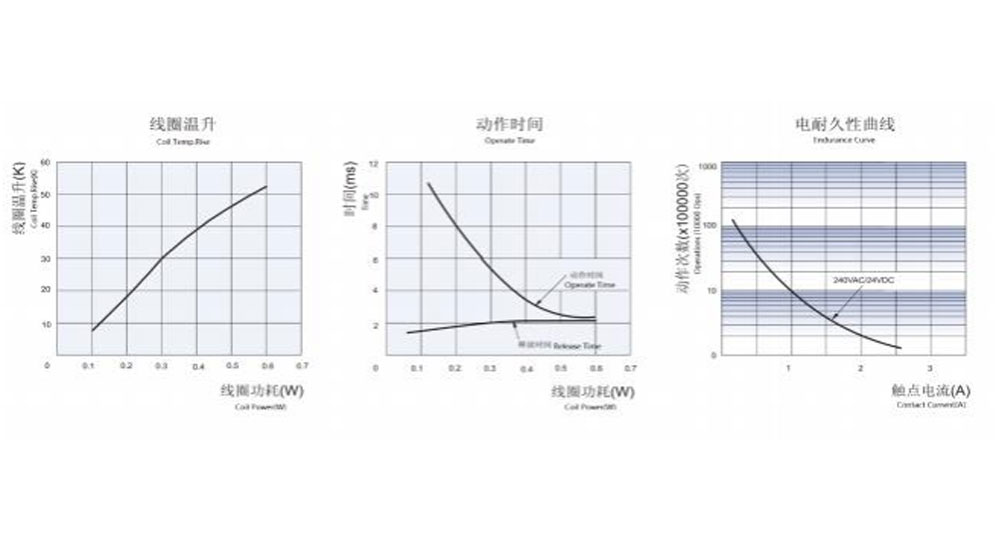

বৈশিষ্ট্যগত বক্ররেখা
অর্ডার করা তথ্য
কাইরাস -
1 2 3 4 5 6 7
1: প্রকার: CHYRAS
2: যোগাযোগ ব্যবস্থা: C Fom C ; H থেকে A ; B থেকে B
3: নামমাত্র ভোল্টেজ: 3,5,6,9,12,24VDC
4: ঘের রঙ: H-কালো; L-নীল, Y-হলুদ
5: কয়েল Pwor: D-0.36W L-0.2W
6: প্রতিরক্ষামূলক নির্মাণ: এস-ফ্লাক্স প্রুফড,
SH- সিল টাইপ ধোয়া যায়
7: বিশেষ প্যারামিটার: Nil-Standard type
চিঠি বা নম্বর-বিশেষ প্রয়োজন
ফ্লাক্স-প্রুফ রিলে পরিবেশে H2S, SO2, NO2, ধূলিকণা ইত্যাদি দূষণকারীর সাথে ব্যবহার করা যাবে না।
পিসিবিতে ফ্লাক্স-প্রুফ রিলে একত্রিত হওয়ার পরে জল পরিষ্কার বা পৃষ্ঠ প্রক্রিয়াকরণের পরামর্শ দেওয়া হয় না।
CHENGYUAN দ্বারা মূল্যায়ন করার পরে একটি কাস্টমাইজড বিশেষ প্রত্যয় উপলব্ধ।
দাবিত্যাগ: স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য। নির্দিষ্টকরণ পূর্ব বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে.
আমরা প্রতিটি সম্ভাব্য অ্যাপ্লিকেশনের জন্য সমস্ত কর্মক্ষমতা এবং সমস্ত পরামিতি মূল্যায়ন করতে পারিনি৷ সুতরাং, ব্যবহারকারীদের চয়ন করার জন্য সঠিক অবস্থানে থাকা উচিত
তাদের নিজস্ব আবেদন জন্য উপযুক্ত পণ্য. সিল করা রিলেগুলির জন্য, ইনস্টলেশন এবং পরিষ্কারের পরে, ব্যবহারের আগে দয়া করে কেসের বায়ুচলাচল গর্তটি খুলুন। যদি কোন প্রশ্ন থাকে, প্রযুক্তিগত পরিষেবার জন্য Chengyuan যোগাযোগ করুন. যাইহোক, কোন পণ্য ব্যবহার করা উচিত তা নির্ধারণ করা ব্যবহারকারীর দায়িত্ব৷৷
