মূল বৈশিষ্ট্য
কম যোগাযোগ প্রতিরোধ: যোগাযোগের উপকরণ এবং কাঠামো ছোট সংকেতের জন্য অপ্টিমাইজ করা হয়, দীর্ঘমেয়াদী স্থিতিশীল পরিবাহিতা নিশ্চিত করে এবং সংকেত ক্ষয় হ্রাস করে।
উচ্চ বিচ্ছিন্ন ভোল্টেজ: কুণ্ডলী এবং পরিচিতির মধ্যে উচ্চ নিরোধক ভোল্টেজ কার্যকরভাবে সংকেত ক্রসস্টাল এবং বাহ্যিক হস্তক্ষেপ প্রতিরোধ করে।
দ্রুত প্রতিক্রিয়া: ইলেক্ট্রোম্যাগনেটিক সিস্টেম ডিজাইন অপারেটিং গতিকে অগ্রাধিকার দেয়, দ্রুত সিগন্যাল রাউটিং এবং যোগাযোগ সরঞ্জামে স্যুইচিংয়ের জন্য সময়ের প্রয়োজনীয়তা পূরণ করে।
দীর্ঘ বৈদ্যুতিক জীবন: রেটেড লোডের অধীনে চমৎকার যোগাযোগের স্থায়িত্ব প্রদান করে, সরঞ্জামের দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করে।
প্রধান অ্যাপ্লিকেশন
যোগাযোগের সরঞ্জাম: নেটওয়ার্ক সুইচ, বেস স্টেশন এবং সার্কিট চালু/বন্ধ নিয়ন্ত্রণের জন্য সিগন্যাল সুইচিং বা পাওয়ার নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।
অফিস সরঞ্জাম এবং কম্পিউটার পেরিফেরাল: উদাহরণস্বরূপ, প্রিন্টার, স্ক্যানার, বা ইউপিএস পাওয়ার সাপ্লাই, রিলে এর মাধ্যমে প্রধান সার্কিটের স্টার্ট এবং স্টপ নিয়ন্ত্রণ করে।
সিকিউরিটি অ্যালার্ম সিস্টেম: অ্যালার্ম সার্কিটে একটি স্যুইচিং উপাদান হিসাবে, অ্যালার্ম ট্রিগার করতে বা অন্যান্য ডিভাইসগুলি সক্রিয় করতে নিয়ন্ত্রণ সংকেতগুলিতে সাড়া দেয়।
চিকিৎসা সরঞ্জাম: রোগী এবং সরঞ্জামের নিরাপত্তা নিশ্চিত করতে এর বৈদ্যুতিক বিচ্ছিন্নতা বৈশিষ্ট্যগুলি ব্যবহার করে, ডায়াগনস্টিক যন্ত্র বা পর্যবেক্ষণ সরঞ্জামগুলিতে স্থিরভাবে কাজ করে।
ইন্ডাস্ট্রিয়াল অটোমেশন: কিছু মডেল পিএলসি সিস্টেম বা মোটর নিয়ন্ত্রণের জন্য উপযুক্ত, পিসিবি সোল্ডারিং ইনস্টলেশনের মাধ্যমে কমপ্যাক্ট লেআউট সক্ষম করে৷
যোগাযোগের ডেটা
| টাইপ | CHYRB |
| যোগাযোগের উপাদান | রৌপ্য খাদ |
| যোগাযোগ প্রতিরোধ | 100mΩ সর্বোচ্চ (1A 16VDC এ) |
| রেট করা লোড (প্রতিরোধী লোড) | 1A 120VAC |
| সর্বোচ্চ বর্তমান পরিবর্তন করা | 2A |
| সর্বোচ্চ সুইচিং ভোল্টেজ | 277VAC |
| সর্বোচ্চ স্যুইচিং পাওয়ার | 554VA |
| মিন. সুইচিং লোড | 6V 1A |
| বৈশিষ্ট্য |
| কাজ করার সময় (রেটেড কয়েল ভোল্টেজে) | 7ms সর্বোচ্চ (কোন ডায়োড নেই) |
| মুক্তির সময় | 4ms সর্বোচ্চ (কোন ডায়োড নেই) |
| অন্তরণ প্রতিরোধের | ন্যূনতম 1000MΩ (500VDC এ) |
| অস্তরক শক্তি | খোলা পরিচিতিগুলির মধ্যে: 750VAC, 50/60Hz 1 মিনিটের জন্য |
| কয়েল এবং যোগাযোগের মধ্যে: 1000VAC, 50/60Hz 1 মিনিটের জন্য |
| কম্পন প্রতিরোধের | ধ্বংসাত্মক | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| কার্যকরী | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| শক প্রতিরোধের | কার্যকরী | 10G মিনিট |
| ধ্বংসাত্মক | 10G মিনিট |
| সহনশীলতা | যান্ত্রিক সহনশীলতা （10800ops./h) | 10,000,000 ops. (ঘরের তাপমাত্রায়) |
| বৈদ্যুতিক সহনশীলতা (360ops./h) | 100,000 অপারেশন। (ঘরের তাপমাত্রায়) |
| পরিবেষ্টিত তাপমাত্রা | -40 ℃ ~ 85 ℃ (কোন ঘনীভবন নয়) |
| ওজন | প্রায় 4.6 গ্রাম |
| নামমাত্র ভোল্টেজ (ভিডিসি) | নামমাত্র অপারেটিং বর্তমান ±10%(mA) | কুণ্ডলী প্রতিরোধ ±10%(Ω) | নামমাত্র operating ক্ষমতা | ভোল্টেজ পরিচালনা করুন (সর্বোচ্চ) | রিলিজ ভোল্টেজ (ন্যূনতম) | সর্বোচ্চ অনুমোদিত ভোল্টেজ |
| 3 | 50 | 60 | প্রায় 0.15W | নামমাত্র 75% ভোল্টেজ | 5% নামমাত্র ভোল্টেজ | নামমাত্র ভোল্টেজের 130% |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | প্রায় 0.20W |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | প্রায় 0.36W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
উপরে দেখানো ডেটা হল প্রাথমিক মান। thd কয়েলের অতিরিক্ত গরম হওয়া এড়াতে 10 মিনিটের বেশি কয়েলে আপেলের সর্বোচ্চ অনুমোদনযোগ্য ভোল্টেজ দেবেন না।

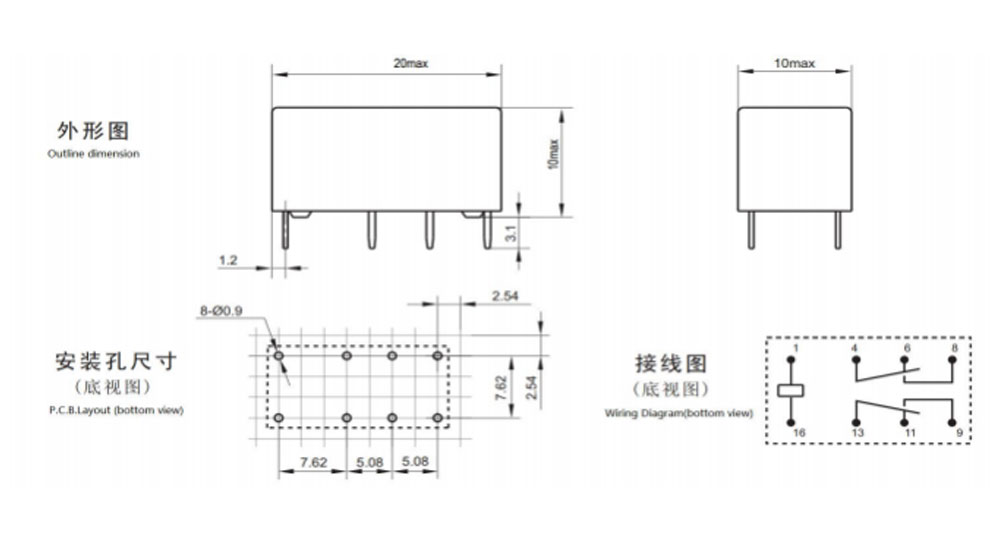

রূপরেখার মাত্রা, ওয়্যারিং ডায়াগ্রাম, PCB লেআউট (ইউনিট:মিমি)

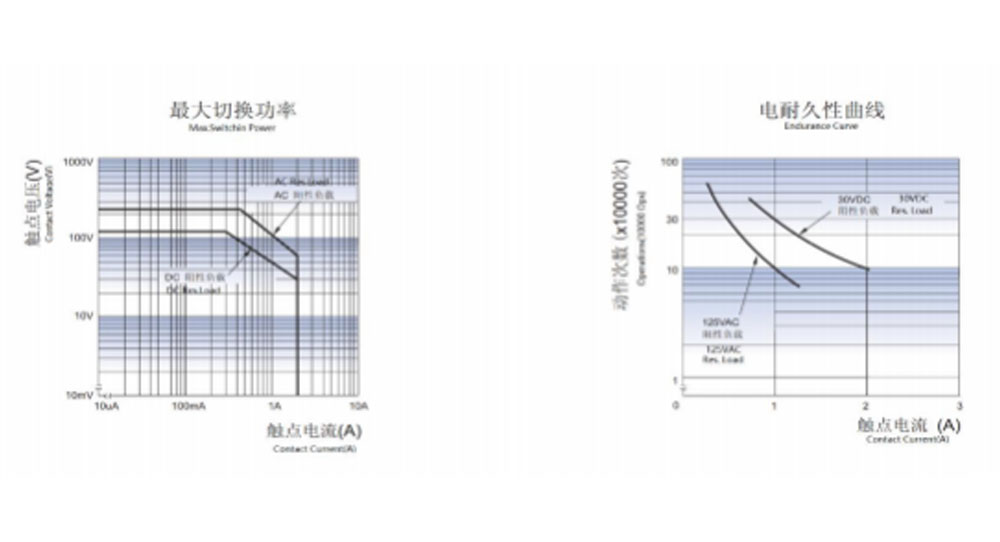

বৈশিষ্ট্যযুক্ত Cuves
অর্ডার করা তথ্য
CHYRB - 2 - C - 12VDC - H - D - S - XX
1 2 3 4 5 6 7 8
1: প্রকার: CHYRB
2: খুঁটির সংখ্যা: 2-2 পোল
3: যোগাযোগ ব্যবস্থা: C থেকে C ; H থেকে A ; B থেকে B
4: নামমাত্র ভোল্টেজ: 3,5,6,9, 12, 18,24,48VDC
5: ঘের রঙ, Y-হলুদ; এইচ-কালো; এল-ব্লু
6: কয়েল Pwor: D-0.36W H-0.2W
7: প্রতিরক্ষামূলক নির্মাণ: এস-ফ্লাক্স প্রুফড,
SH- সিল করা টাইপ ধোয়া যায়
8: বিশেষ প্যারামিটার: নিল-স্ট্যান্ডার্ড টাইপ
চিঠি বা নম্বর-বিশেষ প্রয়োজন
H2S, SO2, NO2, ধুলো ইত্যাদি দূষণকারী পরিবেশে ফ্লাক্স-প্রুফ রিলে ব্যবহার করা যাবে না।
পিসিবিতে ফ্লাক্স-প্রুফ রিলে একত্রিত হওয়ার পরে জল পরিষ্কার বা পৃষ্ঠ প্রক্রিয়াকরণের পরামর্শ দেওয়া হয় না।
CHENGYUAN দ্বারা মূল্যায়ন করার পরে একটি কাস্টমাইজড বিশেষ প্রত্যয় উপলব্ধ।
দাবিত্যাগ: স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য। নির্দিষ্টকরণ পূর্ব বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে.
আমরা প্রতিটি সম্ভাব্য অ্যাপ্লিকেশনের জন্য সমস্ত কর্মক্ষমতা এবং সমস্ত পরামিতি মূল্যায়ন করতে পারিনি৷ সুতরাং, ব্যবহারকারীদের চয়ন করার জন্য সঠিক অবস্থানে থাকা উচিত
তাদের নিজস্ব আবেদন জন্য উপযুক্ত পণ্য. সিল করা রিলেগুলির জন্য, ইনস্টলেশন এবং পরিষ্কারের পরে, ব্যবহারের আগে দয়া করে কেসের বায়ুচলাচল গর্তটি খুলুন। যদি কোন প্রশ্ন থাকে, প্রযুক্তিগত পরিষেবার জন্য চেঙ্গুয়ানের সাথে যোগাযোগ করুন। যাইহোক, কোন পণ্য ব্যবহার করা উচিত তা নির্ধারণ করা ব্যবহারকারীর দায়িত্ব৷৷
