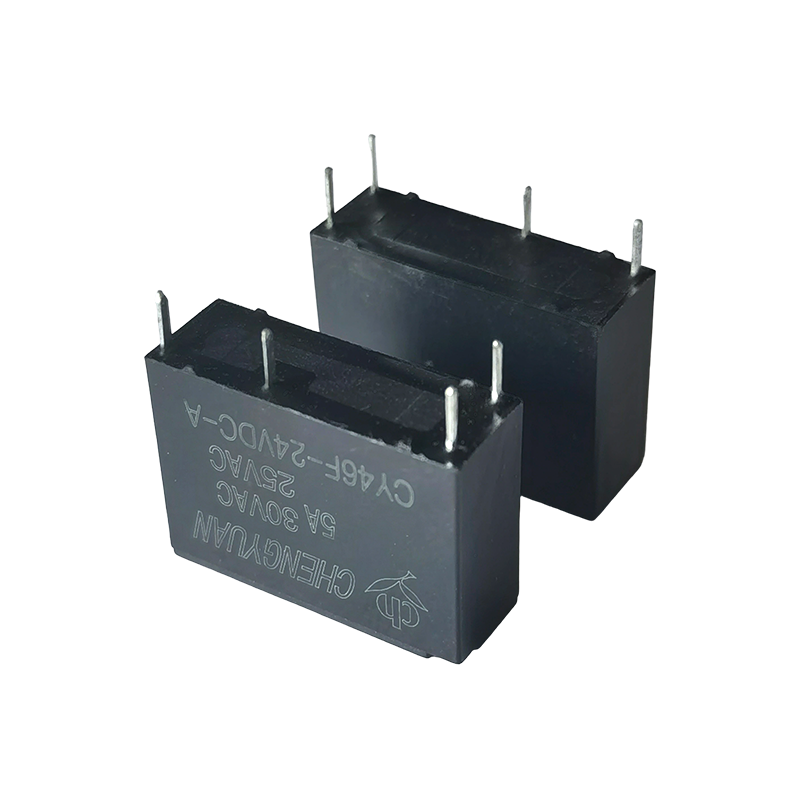

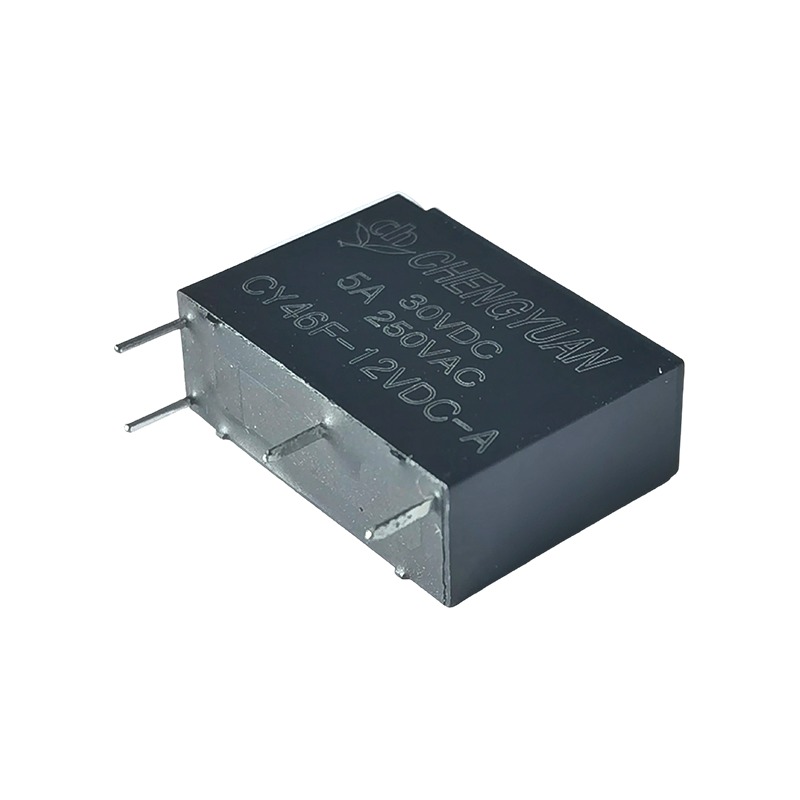

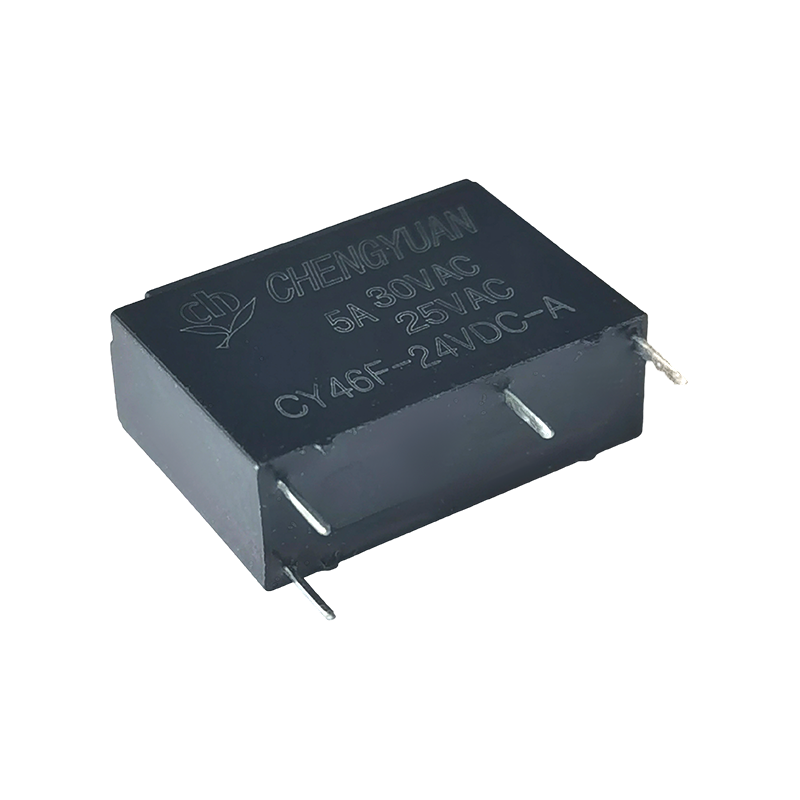

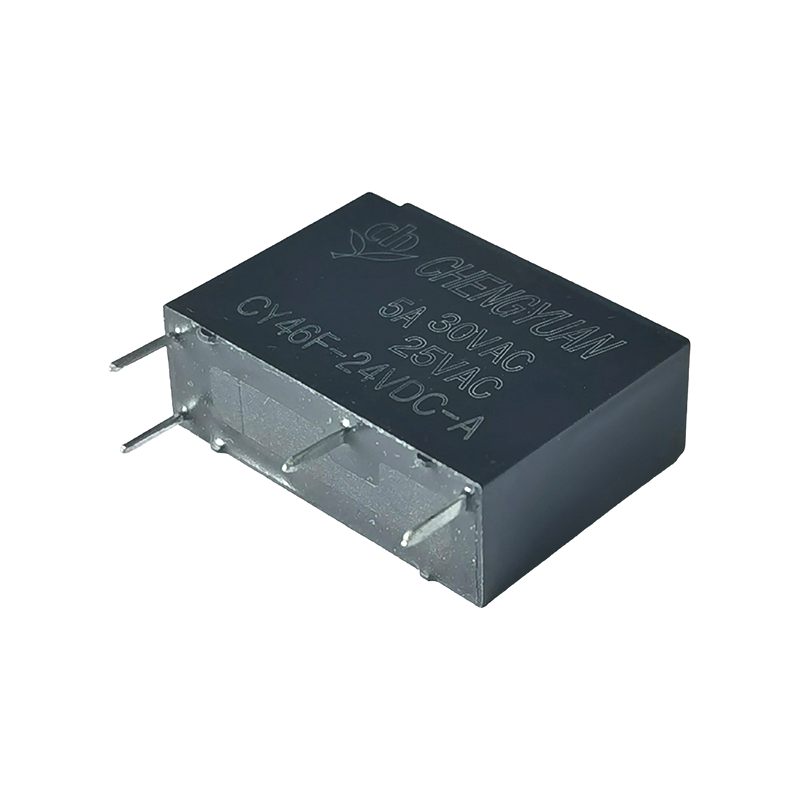

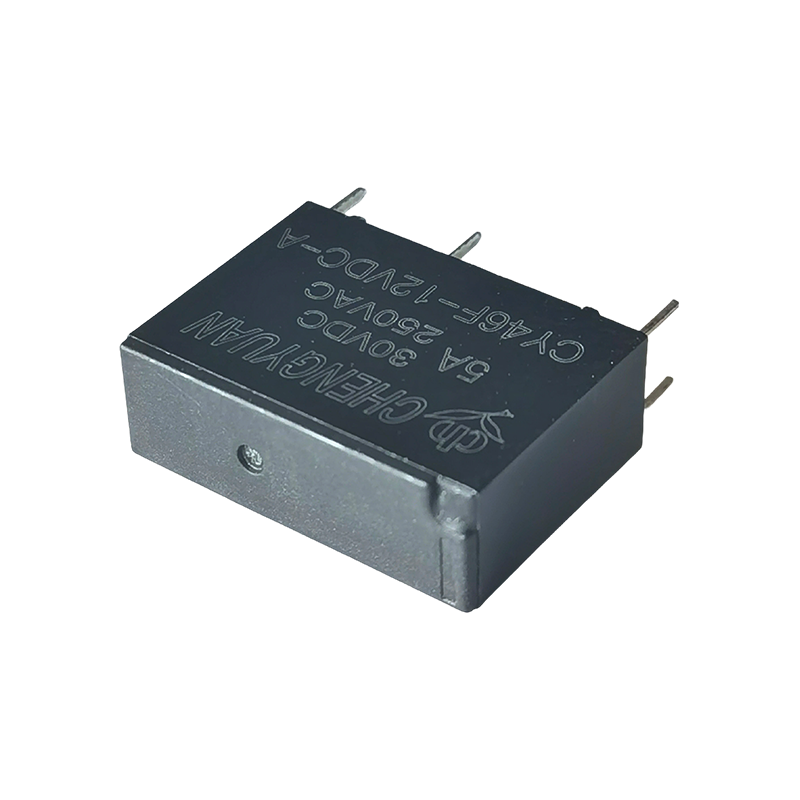

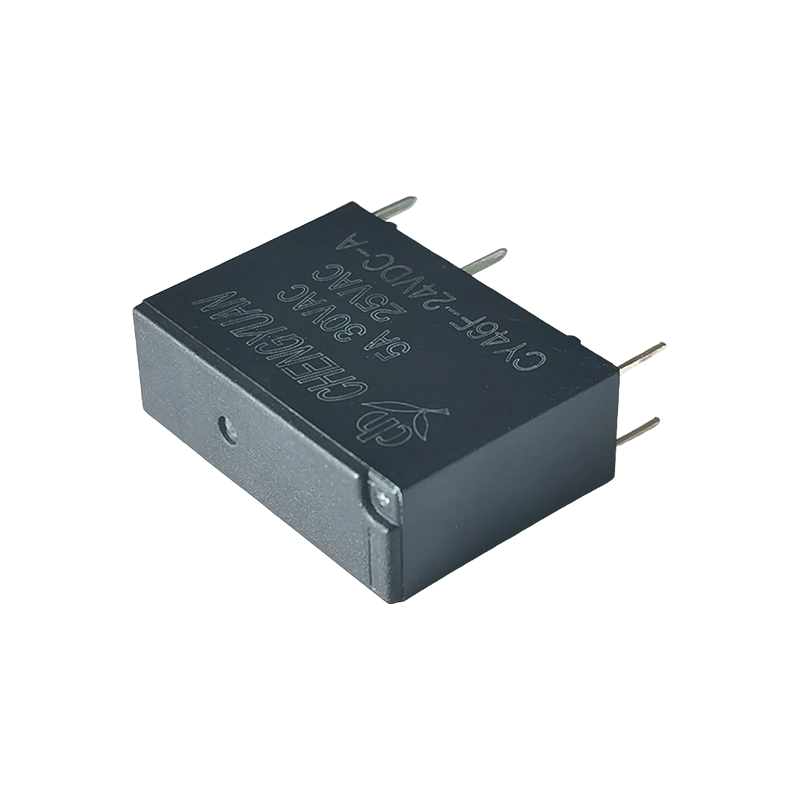

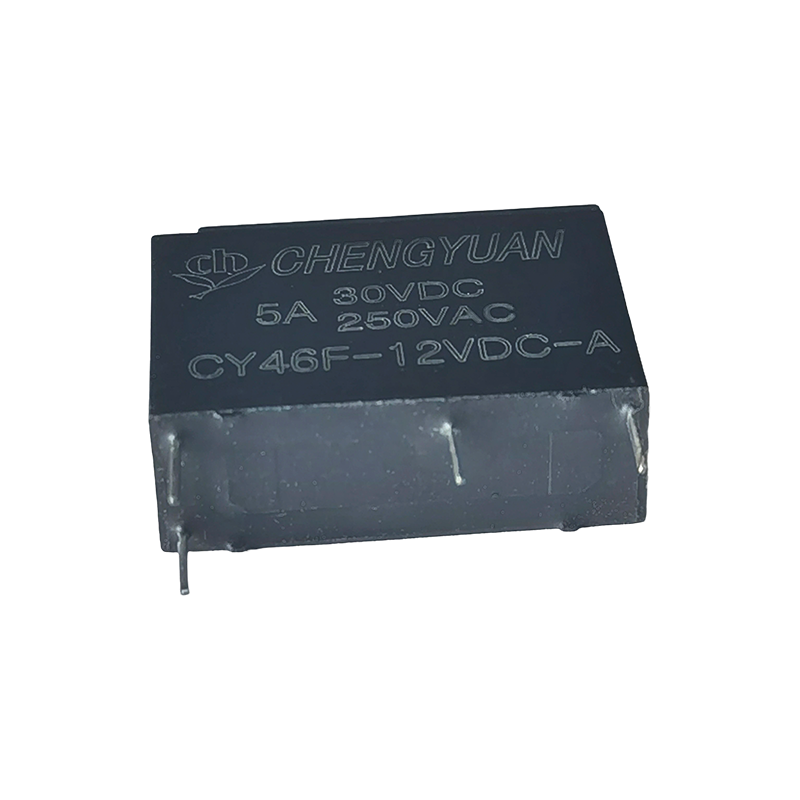

বৈশিষ্ট্য:
• কমপ্যাক্ট আকার (20*7.2*16.6mm), উচ্চ-ঘনত্ব সার্কিট বোর্ডের জন্য উপযুক্ত
• উচ্চ প্রতিরোধী ভোল্টেজ: 4000V (কয়েল এবং পরিচিতির মধ্যে)
• 5A পরিচিতি স্যুইচিং ক্ষমতা
সাধারণ অ্যাপ্লিকেশন:
1. ছোট গৃহস্থালী যন্ত্রপাতি: ছোট গৃহস্থালীর যন্ত্রপাতি যেমন মিনি রাইস কুকার, ছোট হিউমিডিফায়ার, বহনযোগ্য বৈদ্যুতিক কেটল এবং ছোট পরিবারের ফ্যানের জন্য পাওয়ার অন/অফ নিয়ন্ত্রণ, এই পণ্যগুলির ক্ষুদ্রকরণ ডিজাইনের প্রয়োজনীয়তা পূরণ করে;
2. কনজিউমার ইলেকট্রনিক ডিভাইস: পাওয়ার ব্যাঙ্ক, ছোট অ্যাডাপ্টার, ডিজিটাল পণ্য চার্জিং কন্ট্রোল মডিউল এবং ছোট অডিও এবং ভিডিও প্লেয়ারে সার্কিট সুইচিং, ঘন PCB লেআউটের জন্য তাদের অতি-ছোট আকারের সুবিধা;
3. শিল্প সহায়ক নিয়ন্ত্রণ: ছোট সেন্সর সংকেত স্যুইচিং, ক্ষুদ্র PLC সম্প্রসারণ মডিউল, এবং অটোমেশন সরঞ্জামের জন্য সহায়ক নিয়ন্ত্রণ সার্কিট (যেমন সূচক আলো নিয়ন্ত্রণ, ছোট সোলেনয়েড ভালভ ড্রাইভার), 5VDC-24VDC-এর সাধারণ শিল্প নিয়ন্ত্রণ ভোল্টেজের সাথে সামঞ্জস্যপূর্ণ;
4. স্মার্ট হোম টার্মিনাল: স্মার্ট সেন্সর নোড, ছোট স্মার্ট সুইচ এবং ওয়্যারলেস রিমোট কন্ট্রোল রিসিভিং মডিউলগুলির জন্য পাওয়ার ম্যানেজমেন্ট, স্মার্ট হোম ডিভাইসগুলির কম-পাওয়ার এবং ক্ষুদ্রকরণ ডিজাইনের প্রয়োজনীয়তা পূরণ করে;
5. নিরাপত্তা এবং চিকিৎসা সহায়ক সরঞ্জাম: ছোট নিরাপত্তা ডিটেক্টরের জন্য সংকেত ট্রিগারিং সার্কিট (যেমন দরজা এবং জানালা সেন্সর, স্মোক ডিটেক্টর), এবং পোর্টেবল চিকিৎসা সহায়ক সরঞ্জামের (যেমন ছোট পালস অক্সিমিটার) জন্য অভ্যন্তরীণ সার্কিট সুইচিং, স্থিতিশীল অপারেশন নিশ্চিত করে;
6. স্বয়ংচালিত ইলেকট্রনিক্স সহায়ক: গাড়ির অভ্যন্তরীণ অংশে (যেমন গাড়ির ফ্যান, অ্যাম্বিয়েন্ট লাইট) ছোট বৈদ্যুতিক যন্ত্রপাতিগুলির জন্য নিয়ন্ত্রণ সার্কিট, যানবাহনের সাধারণ 12VDC ভোল্টেজের বৈশিষ্ট্যগুলির সাথে সামঞ্জস্যপূর্ণ৷
যোগাযোগের ডেটা
| টাইপ | CY46F |
| যোগাযোগের উপাদান | রৌপ্য খাদ |
| যোগাযোগ প্রতিরোধ | 100mΩ সর্বোচ্চ (1A 16VDC এ) |
| রেট করা লোড (প্রতিরোধী লোড) | 5A250VAC |
| সর্বোচ্চ বর্তমান পরিবর্তন করা | 5A |
| সর্বোচ্চ সুইচিং ভোল্টেজ | 250VAC |
| সর্বোচ্চ স্যুইচিং পাওয়ার | 1250VA |
| মিন. সুইচিং লোড | 6V 1A |
| বৈশিষ্ট্য |
| কাজ করার সময় (রেটেড কয়েল ভোল্টেজে) | 20ms সর্বোচ্চ (কোন ডায়োড নেই) |
| মুক্তির সময় | 10ms সর্বোচ্চ (কোন ডায়োড নেই) |
| নিরোধক প্রতিরোধ | ন্যূনতম 1000MΩ (500VDC এ) |
| অস্তরক শক্তি | খোলা পরিচিতিগুলির মধ্যে: 750VAC, 1 মিনিটের জন্য 50/60Hz |
| কয়েল এবং যোগাযোগের মধ্যে: 4000VAC, 1 মিনিটের জন্য 50/60Hz |
| কম্পন প্রতিরোধ | ধ্বংসাত্মক | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| কার্যকরী | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| শক প্রতিরোধ | কার্যকরী | 10G মিনিট |
| ধ্বংসাত্মক | 10G মিনিট |
| সহনশীলতা | যান্ত্রিক সহনশীলতা （10800ops./h) | 10,000,000 ops. (ঘরের তাপমাত্রায়) |
| বৈদ্যুতিক সহনশীলতা (360ops./h) | 100,000 অপারেশন। (ঘরের তাপমাত্রায়) |
| পরিবেষ্টিত তাপমাত্রা | -40℃~ 85℃(কোন ঘনীভবন নয়) |
| ওজন | প্রায় 3.9g |
| নামমাত্র ভোল্টেজ (ভিডিসি) | নামমাত্র অপারেটিং বর্তমান ±10%(mA) | কুণ্ডলী প্রতিরোধ ±10%(Ω) | নামমাত্র operating ক্ষমতা | ভোল্টেজ পরিচালনা করুন (সর্বোচ্চ) | রিলিজ ভোল্টেজ (ন্যূনতম) | সর্বোচ্চ অনুমোদিত ভোল্টেজ |
| 5 | 40 | 125 | প্রায় 0.20W | নামমাত্র 75% ভোল্টেজ | 5% নামমাত্র ভোল্টেজ | নামমাত্র ভোল্টেজের 130% |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | প্রায় 0.36W |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
উপরে দেখানো ডেটা হল প্রাথমিক মান। thd কয়েলের অতিরিক্ত গরম হওয়া এড়াতে 10 মিনিটের বেশি কয়েলে আপেলের সর্বোচ্চ অনুমোদনযোগ্য ভোল্টেজ রাখবেন না।

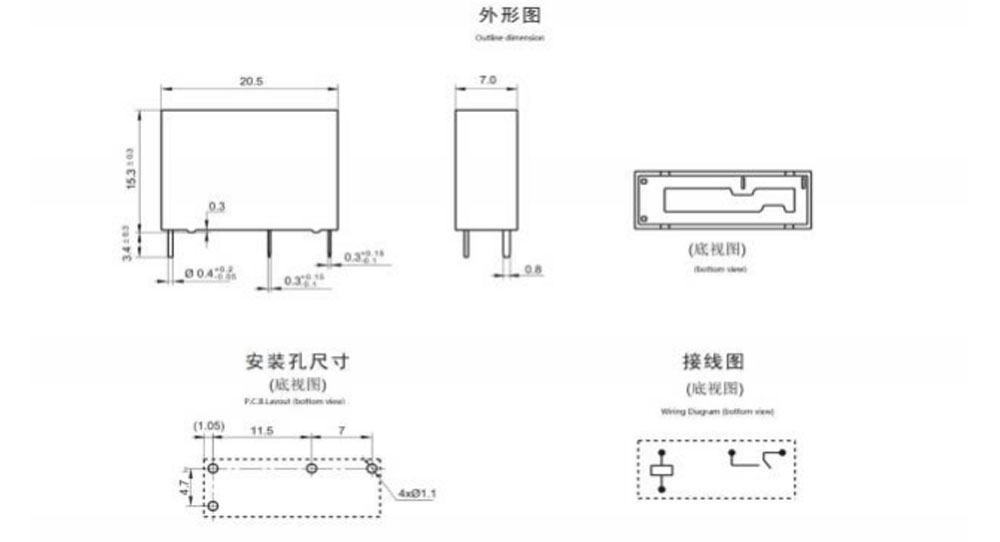

রূপরেখার মাত্রা, ওয়্যারিং ডায়াগ্রাম, PCB লেআউট (ইউনিট:মিমি)

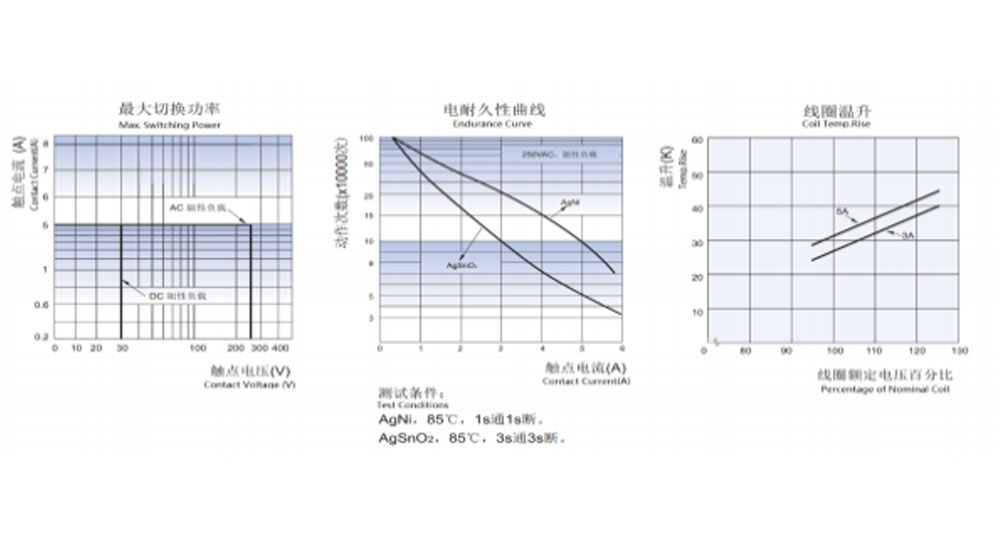

বৈশিষ্ট্যগত বক্ররেখা
অর্ডার করা তথ্য
CY46F - 1 - A - 12VDC - D - T - XX
1 2 3 4 5 6 7
1: প্রকার: CYF3
2: খুঁটির সংখ্যা: 1-1 পোল
3: যোগাযোগের ব্যবস্থা: C থেকে C ; H থেকে A; B থেকে B
4: নামমাত্র ভোল্টেজ: 5,6,9,12,18,24VDC
5: কয়েল Pwor: D-0.36W L-0.2W
6: প্রতিরক্ষামূলক নির্মাণ: এস-ফ্লাক্স প্রুফড,
SH-সিল করা টাইপ ধোয়া যায়
7: বিশেষ প্যারামিটার: Nil-Standard type
চিঠি বা নম্বর-বিশেষ প্রয়োজন
ফ্লাক্স-প্রুফ রিলে পরিবেশে H2S, SO2, NO2, ধূলিকণা ইত্যাদি দূষণকারীর সাথে ব্যবহার করা যাবে না।
পিসিবিতে ফ্লাক্স-প্রুফ রিলে একত্রিত হওয়ার পরে জল পরিষ্কার বা পৃষ্ঠ প্রক্রিয়াকরণের পরামর্শ দেওয়া হয় না।
CHENGYUAN দ্বারা মূল্যায়ন করার পরে একটি কাস্টমাইজড বিশেষ প্রত্যয় উপলব্ধ।
দাবিত্যাগ: স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য। নির্দিষ্টকরণ পূর্ব বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে.
আমরা প্রতিটি সম্ভাব্য অ্যাপ্লিকেশনের জন্য সমস্ত কর্মক্ষমতা এবং সমস্ত পরামিতি মূল্যায়ন করতে পারিনি৷ সুতরাং, ব্যবহারকারীদের চয়ন করার জন্য সঠিক অবস্থানে থাকা উচিত
তাদের নিজস্ব আবেদন জন্য উপযুক্ত পণ্য. সিল করা রিলেগুলির জন্য, ইনস্টলেশন এবং পরিষ্কারের পরে, ব্যবহারের আগে দয়া করে কেসের বায়ুচলাচল গর্তটি খুলুন। যদি কোন প্রশ্ন থাকে, প্রযুক্তিগত পরিষেবার জন্য Chengyuan যোগাযোগ করুন. যাইহোক, কোন পণ্য ব্যবহার করা উচিত তা নির্ধারণ করা ব্যবহারকারীর দায়িত্ব৷৷
