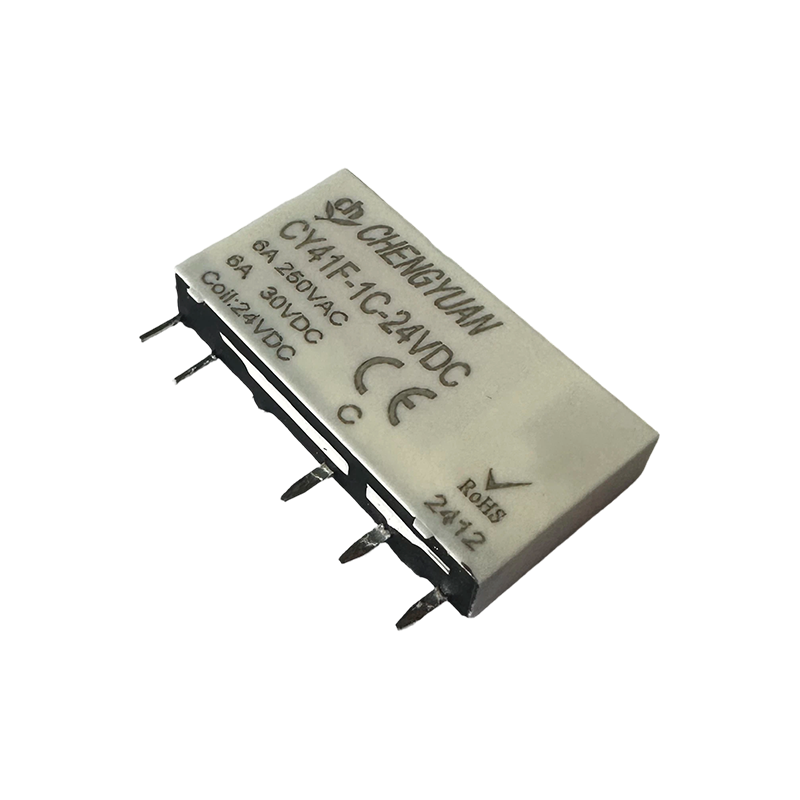

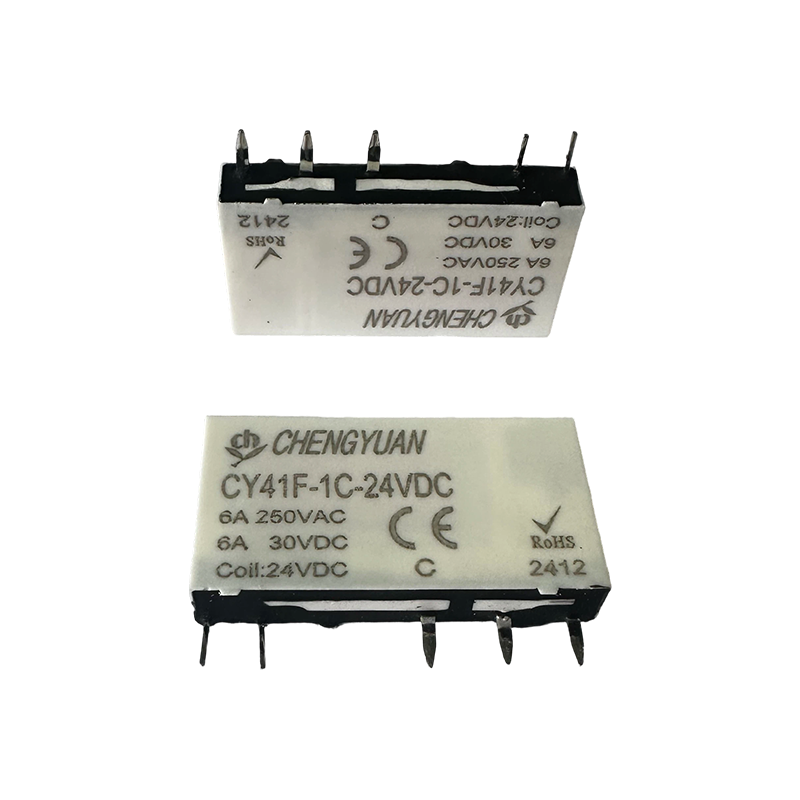

বৈশিষ্ট্য:
● অতি-পাতলা (মাত্র 5 মিমি চওড়া)
● 6A যোগাযোগ সুইচিং ক্ষমতা
● কয়েল এবং পরিচিতির মধ্যে অস্তরক ভোল্টেজ: 4kV
● কয়েল এবং পরিচিতিগুলির মধ্যে সার্জ ভোল্টেজ প্রতিরোধের: 6kV
● VDE0700/0631 চাঙ্গা নিরোধক প্রয়োজনীয়তা পূরণ করে
● উচ্চ সংবেদনশীলতা, বিদ্যুৎ খরচ প্রায় 0.17W
প্রযোজ্য পরিস্থিতি:
● হোম অ্যাপ্লায়েন্সেস: ইলেকট্রিক হিটার এবং ইন্ডাকশন কুকারের মতো উচ্চ-ক্ষমতার ছোট যন্ত্রপাতিগুলির জন্য পাওয়ার নিয়ন্ত্রণ
● শিল্প নিয়ন্ত্রণ: অটোমেশন সরঞ্জাম, ছোট PLC, মোটর নিয়ন্ত্রণ সার্কিট
● স্মার্ট পাওয়ার ইকুইপমেন্ট: স্মার্ট ডিস্ট্রিবিউশন বক্স, চার্জিং পাইলসের সহায়ক নিয়ন্ত্রণ
● নিরাপত্তা সরঞ্জাম: পাওয়ার সাপ্লাই নিরীক্ষণ, অ্যাক্সেস কন্ট্রোল সিস্টেম সার্কিট স্যুইচিং
যোগাযোগ পরামিতি
| যোগাযোগ কনফিগারেশন | 1H, 1Z |
| যোগাযোগ প্রতিরোধ (1) | সোনার ধাতুপট্টাবৃত পরিচিতি: ≤ 30mΩ (1A 6VDC); নন-গোল্ড-প্লেটেড পরিচিতি: ≤ 100mΩ (1A 6VDC) |
| যোগাযোগের উপাদান | AgSnO₂, AgNi |
| যোগাযোগ লোড (প্রতিরোধী) | 6A 250VAC/30VDC |
| সর্বাধিক সুইচিং ভোল্টেজ | 400VAC/300VDC |
| সর্বাধিক সুইচিং বর্তমান | 6A |
| সর্বোচ্চ সুইচিং পাওয়ার | 1500VA / 180W |
| সর্বনিম্ন লোড (2) | অ-গোল্ড-ধাতুপট্টাবৃত: 5VDC 100mA; গোল্ড প্লেটেড: 5VDC 10mA |
| যান্ত্রিক স্থায়িত্ব (3) | 1×10⁷ চক্র |
| বৈদ্যুতিক স্থায়িত্ব | H টাইপ: 6×10⁴ চক্র (AgNi, 6A 250VAC/30VDC, প্রতিরোধক লোড, 85℃, 9s বন্ধে 1s) Z টাইপ: 3×10⁴ চক্র (NO, AgNi, 6A 250VAC/30VDC, অফ 5s লোড, 9s বন্ধ); 1×10⁴ চক্র (NC, AgNi, 6A 250VAC/30VDC, প্রতিরোধী লোড, 85℃, 9s বন্ধে 1s) |
নোট:
(1) উপরের সমস্ত মান প্রাথমিক মান।
(2) উপরোক্ত ন্যূনতম লোড হল একটি রেফারেন্স মান, যা স্বাভাবিক তাপমাত্রা, আর্দ্রতা, এবং চাপের পরিবেশের জন্য প্রযোজ্য যেখানে পিনের মুখোমুখি হয়। এই রেফারেন্স মান স্যুইচিং ফ্রিকোয়েন্সি, পরিবেশগত অবস্থা, প্রত্যাশিত পরিষেবা জীবন, এবং ইনস্টলেশন দিক অনুযায়ী পরিবর্তিত হতে পারে। অতএব, অনুগ্রহ করে ব্যবহারের আগে প্রকৃত লোড সহ নিশ্চিতকরণ পরীক্ষা পরিচালনা করুন এবং শূন্য ডিগ্রি সেলসিয়াসের নিচে ব্যবহার এড়াতে সুপারিশ করা হয়।
(3) নো-লোড পরীক্ষা, পরীক্ষার পরে কোন যান্ত্রিক ক্ষতি নেই।
কয়েল পরামিতি
| রেট কয়েল পাওয়ার | 5VDC ~ 24VDC: প্রায় 170mW |
| 48VDC, 60VDC: প্রায় 210mW |
দ্রষ্টব্য:
(1) টেবিলে একটি নির্দিষ্ট তাপমাত্রা ছাড়া লোডের জন্য, পরিবেষ্টিত তাপমাত্রা হল ঘরের তাপমাত্রা৷
কর্মক্ষমতা পরামিতি
| প্যারামিটার | স্পেসিফিকেশন |
| অন্তরণ প্রতিরোধের | 1000MΩ (500VDC) |
| অস্তরক ভোল্টেজ প্রতিরোধ | কুণ্ডলী এবং পরিচিতি মধ্যে | 1 মিনিটের জন্য 4000VAC |
| খোলা পরিচিতি মধ্যে | 1 মিনিটের জন্য 1000VAC |
| অপারেটিং টাইম (রেটেড ভোল্টেজে) | ≤ 8ms |
| রিলিজ সময় (রেটেড ভোল্টেজে) | ≤ 4ms |
| শক * (1) | স্থিতিশীলতা | 49m/s² |
| শক্তি | 980m/s² |
| কম্পন * (1) | 10Hz ~ 55Hz, 1mm ডবল প্রশস্ততা |
| আর্দ্রতা | 5% ~ 85% RH |
| তাপমাত্রা পরিসীমা | -40℃ ~ 85℃ |
| টার্মিনাল টাইপ | পিসিবি টাইপ |
| ওজন | প্রায় 5 গ্রাম |
| প্যাকেজিং টাইপ | প্লাস্টিক-সিল টাইপ, সোল্ডার-প্রতিরোধী টাইপ |
| রেট ভোল্টেজ (ভিডিসি) | অপারেট ভোল্টেজ (ভিডিসি) (1) | রিলিজ ভোল্টেজ (ভিডিসি) (1) | সর্বোচ্চ ভোল্টেজ (ভিডিসি) (2) | কয়েল প্রতিরোধ |
| 5 | ≤ 3.75 | ≥ ০.২৫ | 7.5 | 147×(1±10%)Ω |
| 6 | ≤ 4.50 | ≥ ০.৩০ | 9.0 | 212×(1±10%)Ω |
| 9 | ≤ 6.75 | ≥ ০.৪৫ | 13.5 | 476×(1±10%)Ω |
| 12 | ≤ 9.00 | ≥ ০.৬০ | 18 | 848×(1±10%)Ω |
| 18 | ≤ 13.5 | ≥ ০.৯০ | 27 | 1906×(1±15%)Ω |
| 24 | ≤ 18.0 | ≥ 1.20 | 36 | 3390×(1±15%)Ω |
| 48 (3) | ≤ 36.0 | ≥ 2.40 | 72 | 10600×(1±15%)Ω |
| ৬০ (৩) | ≤ 45.0 | ≥ 3.00 | 90 | 16600×(1±15%)Ω |
