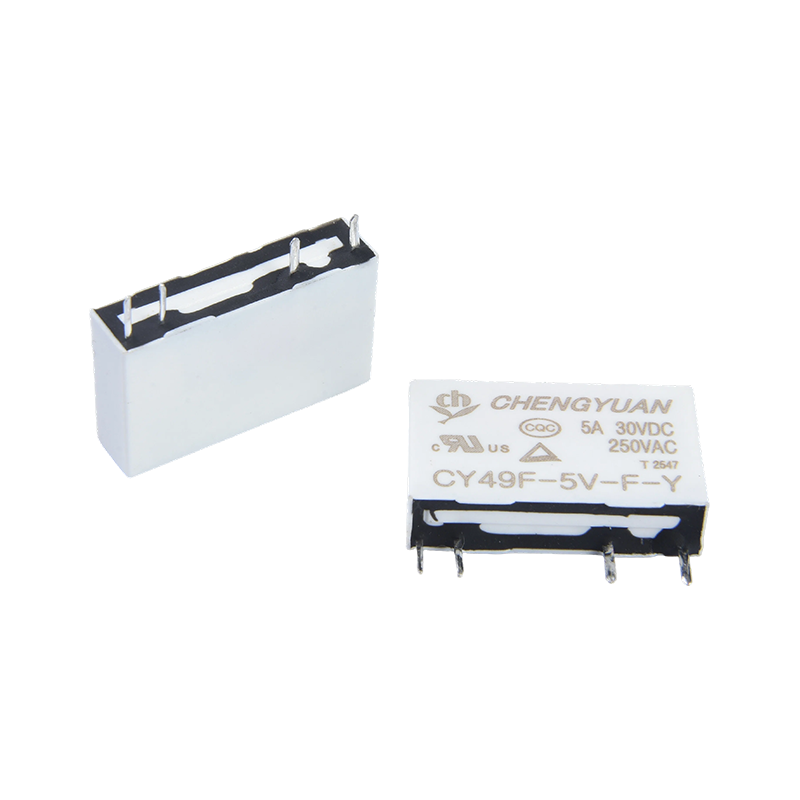

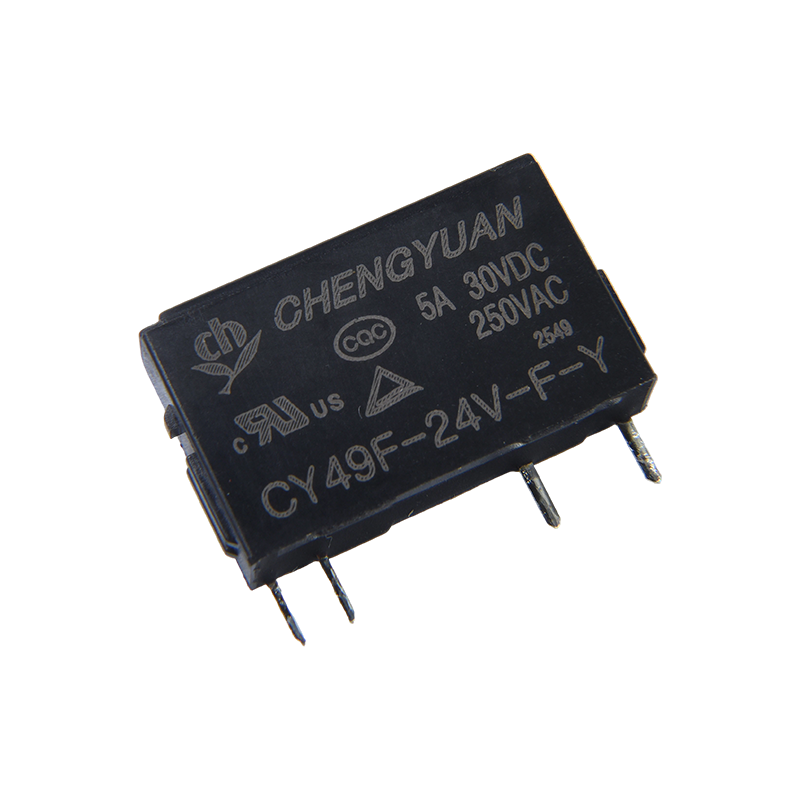

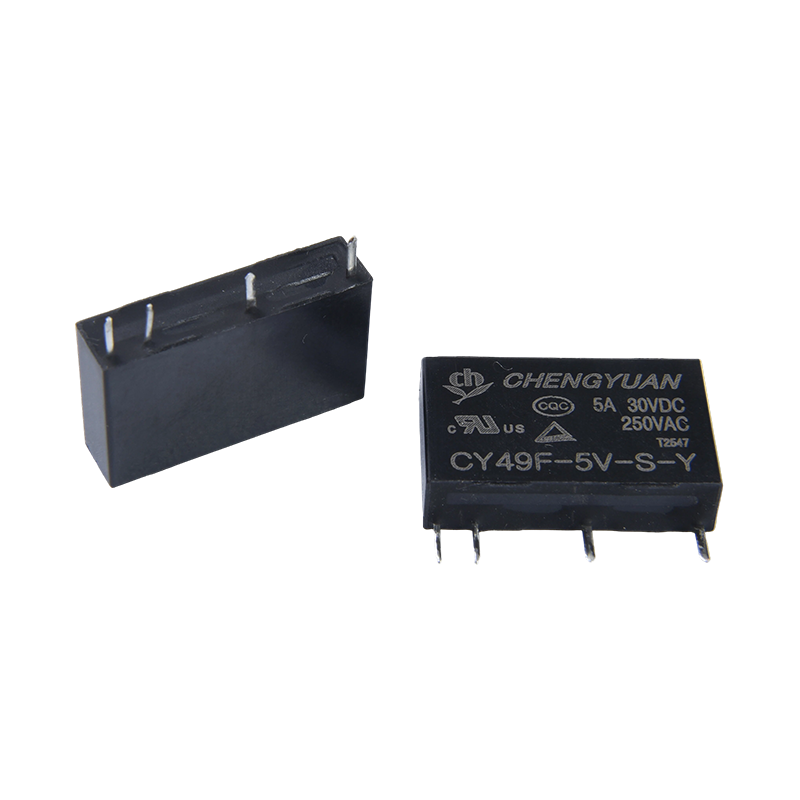

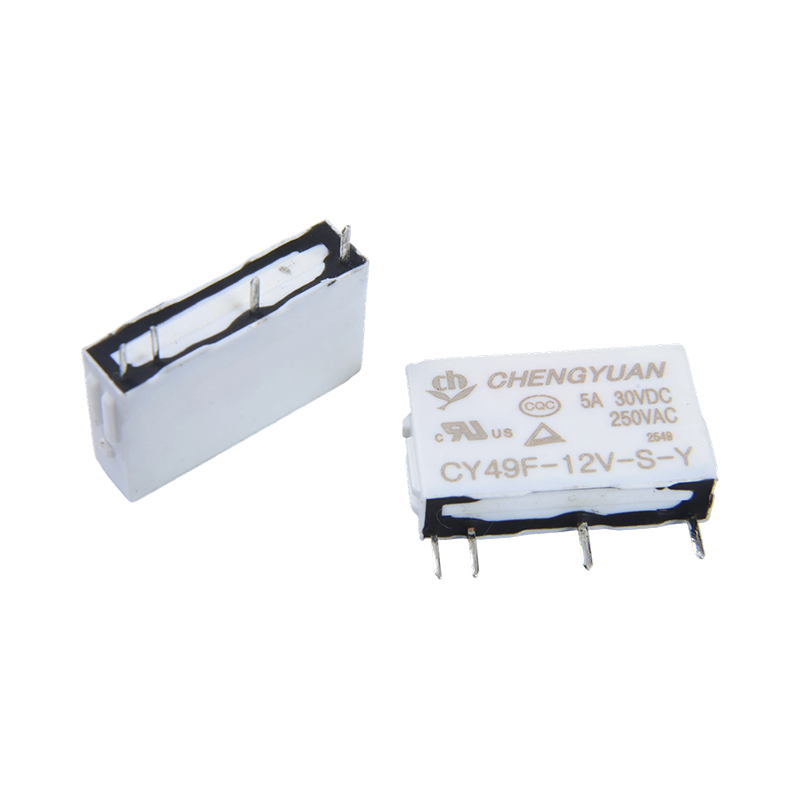

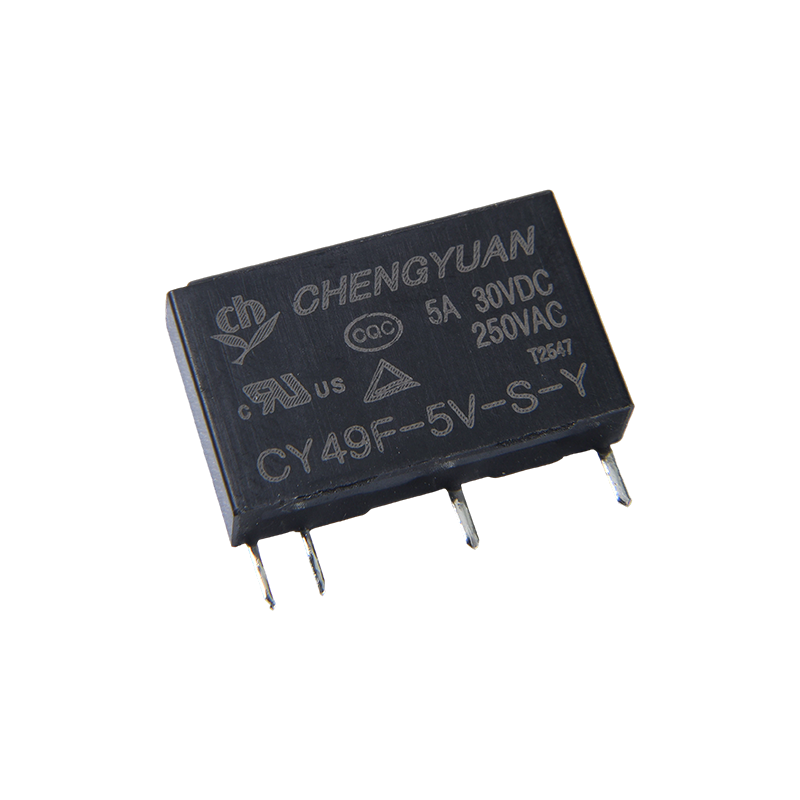

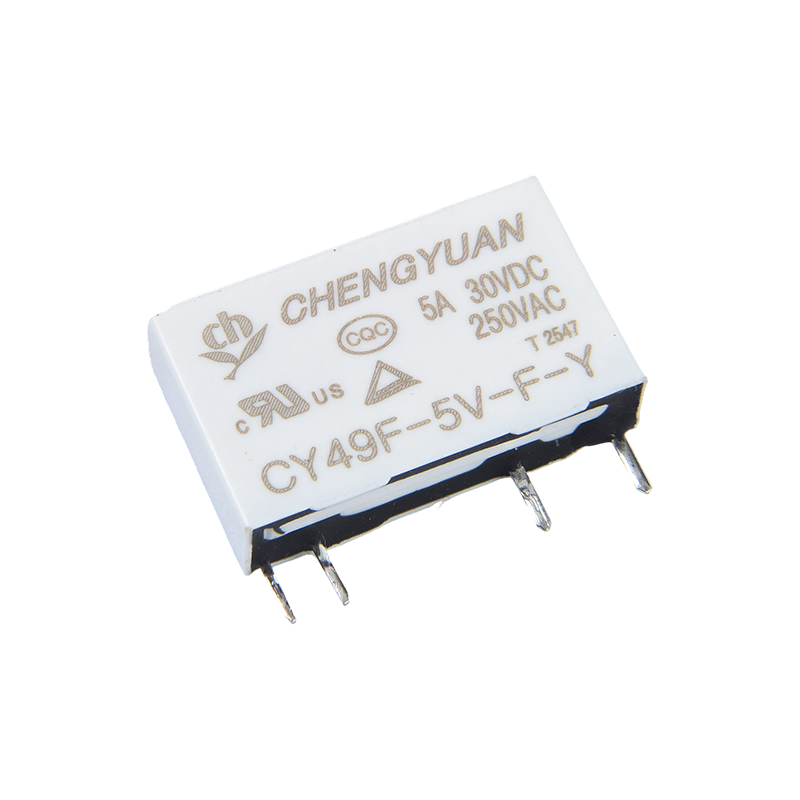

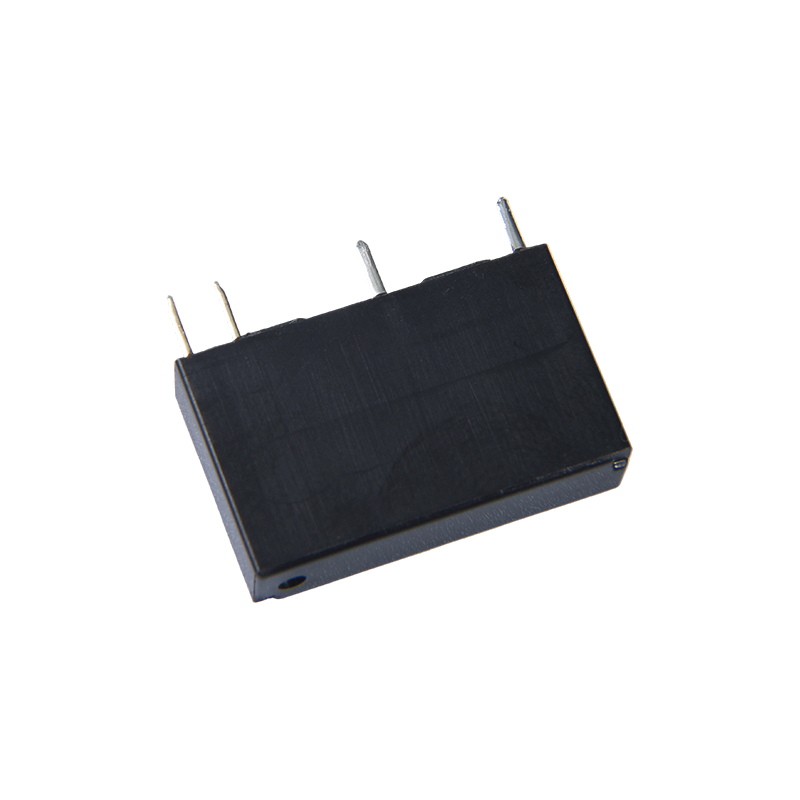

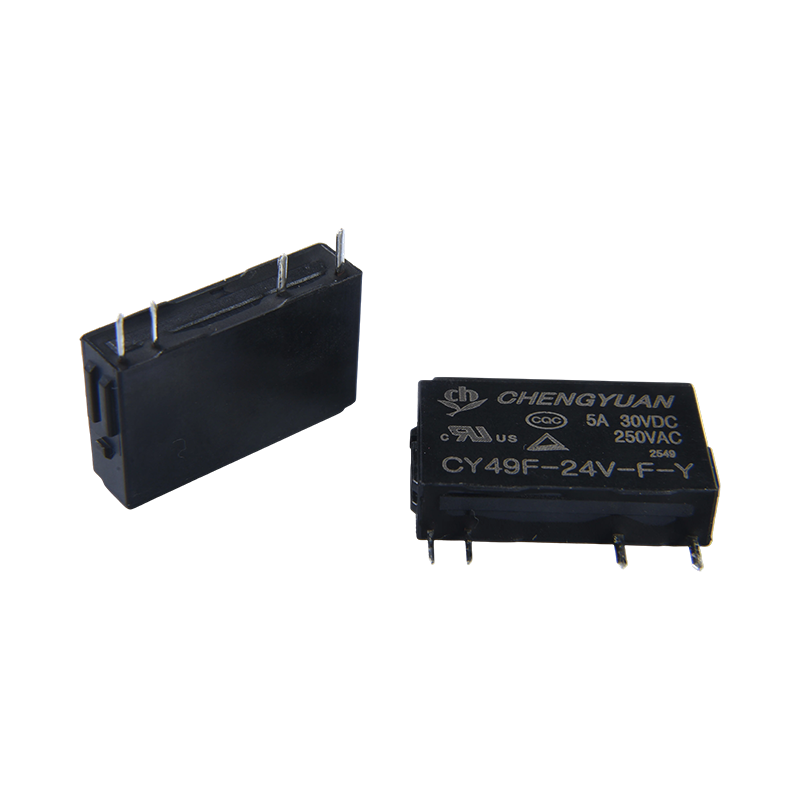

বৈশিষ্ট্য:
• লোড ক্ষমতা: 5A যোগাযোগ সুইচিং
• অতি-পাতলা, অতি-ছোট, উচ্চ-ঘনত্ব মাউন্ট করার জন্য উপযুক্ত (5 মিমি প্রস্থ, 12.5 মিমি উচ্চতা)
• 3000V পর্যন্ত সহ্য করে
• উচ্চ সংবেদনশীলতা, মাত্র 0.12W পাওয়ার খরচ
সাধারণ অ্যাপ্লিকেশন:
ইন্ডাস্ট্রিয়াল অটোমেশন এবং কন্ট্রোল সার্কিট: সাধারণত যোগাযোগ সরঞ্জাম, নেটওয়ার্ক সরঞ্জাম, পরিমাপ যন্ত্র, এবং লিফট নিয়ন্ত্রণ ব্যবস্থা, সার্কিট স্যুইচিং, নিরাপত্তা সুরক্ষা, বা ওভারকারেন্ট সুরক্ষা ফাংশনে পাওয়া যায়।
স্বয়ংচালিত ইলেকট্রনিক্স এবং নতুন শক্তি ক্ষেত্র: যানবাহন সরঞ্জাম, নতুন শক্তি ব্যবস্থাপনা সিস্টেম ইত্যাদিতে প্রয়োগ করা হয়, স্বয়ংচালিত পরিবেশে নির্ভরযোগ্য সুইচিং প্রয়োজনীয়তা পূরণ করে।
মেডিকেল ইলেকট্রনিক্স এবং মহাকাশ: চিকিৎসা সরঞ্জাম, নিরাপত্তা পর্যবেক্ষণ, এবং মহাকাশ অ্যাপ্লিকেশন যেখানে উচ্চ স্থিতিশীলতা প্রয়োজন, এটি সার্কিট বিচ্ছিন্নতা এবং সুরক্ষা প্রদান করে৷
যোগাযোগের ডেটা
| টাইপ | CY49F |
| যোগাযোগের উপাদান | রৌপ্য খাদ |
| যোগাযোগ প্রতিরোধ | 100mΩ সর্বোচ্চ (1A 16VDC এ) |
| রেট করা লোড (প্রতিরোধী লোড) | 5A250VAC/30VDC |
| সর্বোচ্চ বর্তমান পরিবর্তন করা | 5A |
| সর্বোচ্চ সুইচিং ভোল্টেজ | 270VAC |
| সর্বোচ্চ স্যুইচিং পাওয়ার | 1250VA/150W |
| মিন. সুইচিং লোড | 6V 1A |
| বৈশিষ্ট্য |
| কাজ করার সময় (রেটেড কয়েল ভোল্টেজে) | ≤ 10ms সর্বোচ্চ |
| মুক্তির সময় | ≤ 5ms সর্বোচ্চ |
| নিরোধক প্রতিরোধ | ন্যূনতম 1000MΩ (500VDC এ) |
| অস্তরক শক্তি | খোলা পরিচিতিগুলির মধ্যে: 1000VAC, 1 মিনিটের জন্য 50/60Hz |
| কয়েল এবং যোগাযোগের মধ্যে: 3000VAC, 1 মিনিটের জন্য 50/60Hz |
| কম্পন প্রতিরোধ | ধ্বংসাত্মক | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| কার্যকরী | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| শক প্রতিরোধ | কার্যকরী | 10G মিনিট |
| ধ্বংসাত্মক | 10G মিনিট |
| সহনশীলতা | যান্ত্রিক সহনশীলতা （10800ops./h) | 10000000 ops. (ঘরের তাপমাত্রায়) |
| বৈদ্যুতিক সহনশীলতা (360ops./h) | 100000 অপ্স। (ঘরের তাপমাত্রায়) |
| পরিবেষ্টিত তাপমাত্রা | -40℃~ 85℃(কোন ঘনীভবন নয়) |
| ওজন | প্রায় 3g |
| কয়েল ডেটা (20℃ এ) |
| নামমাত্র ভোল্টেজ (ভিডিসি) | নামমাত্র অপারেটিং বর্তমান ±10%(mA) | কুণ্ডলী প্রতিরোধ ±10%(Ω) | নামমাত্র operating ক্ষমতা | ভোল্টেজ পরিচালনা করুন (সর্বোচ্চ) | রিলিজ ভোল্টেজ (ন্যূনতম) | সর্বোচ্চ অনুমোদিত ভোল্টেজ |
| 5 | 24 | 208 | প্রায় 0.12W | নামমাত্র 75% ভোল্টেজ | নামমাত্রের ৫% ভোল্টেজ | নামমাত্র ভোল্টেজের 130% |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | প্রায় 0.18W |
উপরে দেখানো ডেটা হল প্রাথমিক মান। thd কয়েলের অতিরিক্ত গরম হওয়া এড়াতে 10 মিনিটের বেশি কয়েলে আপেলের সর্বোচ্চ অনুমোদনযোগ্য ভোল্টেজ রাখবেন না।

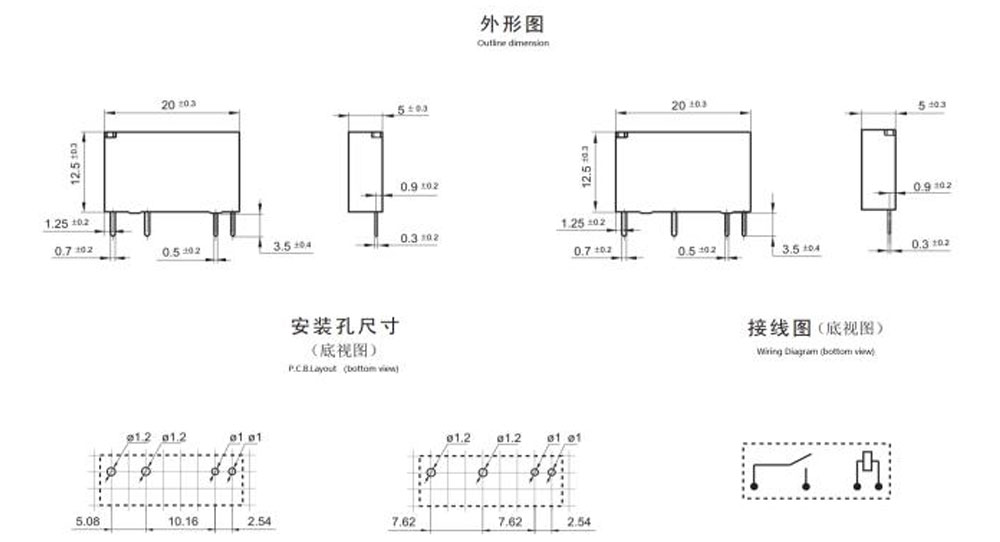

রূপরেখার মাত্রা, ওয়্যারিং ডায়াগ্রাম, PCB লেআউট (ইউনিট:মিমি)

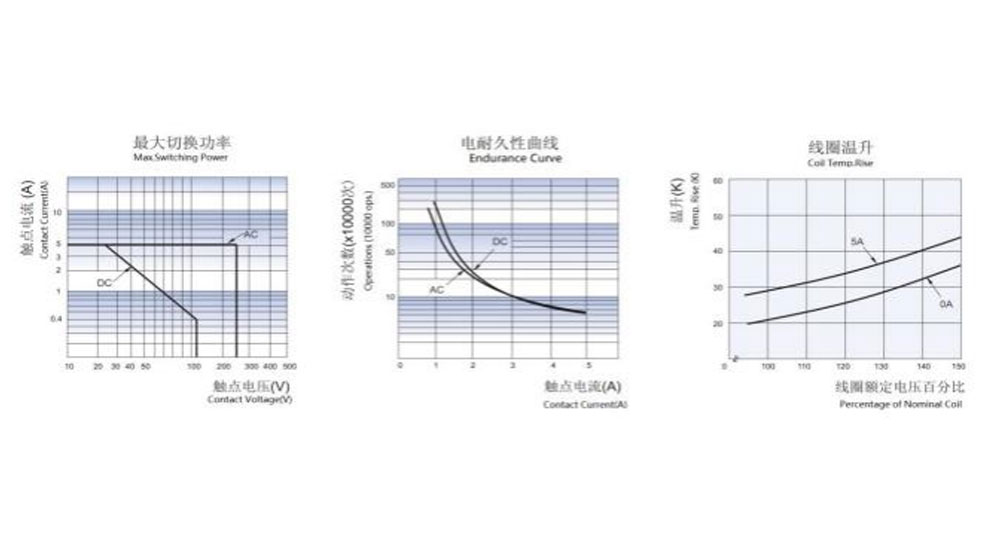

বৈশিষ্ট্যগত বক্ররেখা
অর্ডার করা তথ্য
CY49F - 12VDC - S - Y - B - B - S- XX
1 2 3 4 5 6 7 8
1: প্রকার: CY49F
2: নামমাত্র ভোল্টেজ: 5,6,9,12,18,24VDC
3: যোগাযোগের পিন দূরত্ব: F：5.08mm S: 7.62mm
4: যোগাযোগের ধরন: Y: একক যোগাযোগ, E: দ্বিখণ্ডিত যোগাযোগ
5: ঘের বিভাগ : B বেল্ট বাকলকে নির্দেশ করে। কোনোটিই: নেই

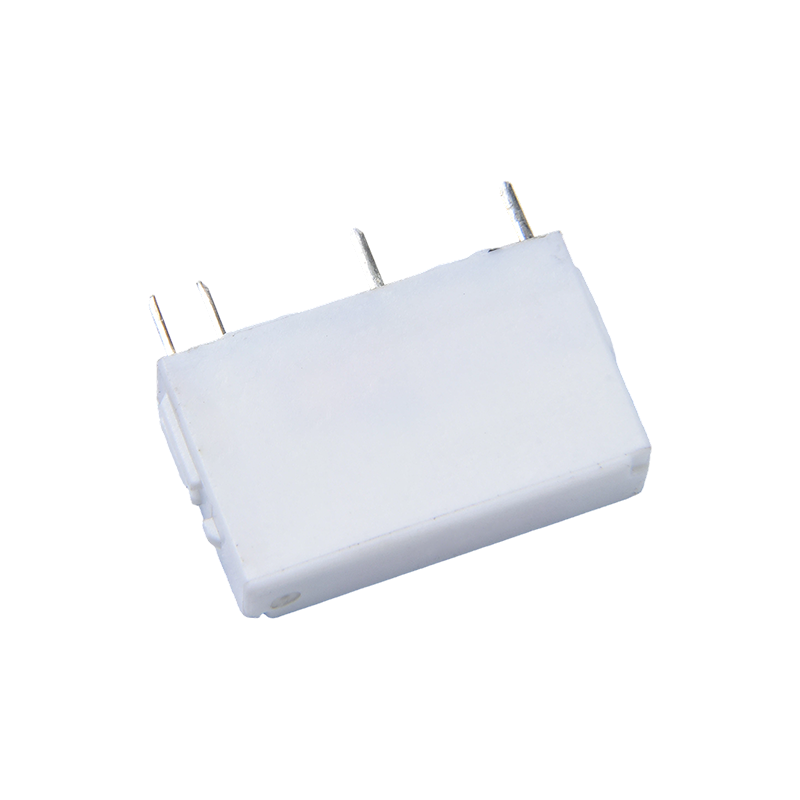

6: ঘের রঙ: H-কালো; বি-সাদা
7: প্রতিরক্ষামূলক নির্মাণ: এস-ফ্লাক্স প্রুফড,
SH-সিল করা টাইপ ধোয়া যায়
8: বিশেষ পরামিটার: Nil-Standard টাইপ
চিঠি বা নম্বর-বিশেষ প্রয়োজন
H2S, SO2, NO2, ধুলো ইত্যাদির মতো দূষণকারীর সাথে ফ্লাক্স-প্রুফ রিলে পরিবেশে ব্যবহার করা যাবে না।
পিসিবি-তে ফ্লাক্স-প্রুফ রিলে একত্রিত হওয়ার পরে জল পরিষ্কার করা বা পৃষ্ঠ প্রক্রিয়াকরণের পরামর্শ দেওয়া হয় না।
দাবিত্যাগ: স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য। নির্দিষ্টকরণ পূর্ব বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে।
আমরা প্রতিটি সম্ভাব্য অ্যাপ্লিকেশনের জন্য সমস্ত কর্মক্ষমতা এবং সমস্ত প্যারামিটার মূল্যায়ন করতে পারিনি। এইভাবে, ব্যবহারকারীদের বেছে নেওয়ার জন্য সঠিক অবস্থানে থাকা উচিত
তাদের নিজস্ব অ্যাপ্লিকেশনের জন্য উপযুক্ত পণ্য। সিল করা রিলেগুলির জন্য, ইনস্টলেশন এবং পরিষ্কার করার পরে, অনুগ্রহ করে ব্যবহার করার আগে বায়ুচলাচল ছিদ্রটি খুলুন। যদি কোনো কোয়েরি থাকে, তাহলে প্রযুক্তিগত পরিষেবার জন্য চেংইয়ুয়ানের সাথে যোগাযোগ করুন। যাইহোক, কোন পণ্যটি ব্যবহার করা উচিত তা নির্ধারণ করা ব্যবহারকারীর দায়িত্ব।
