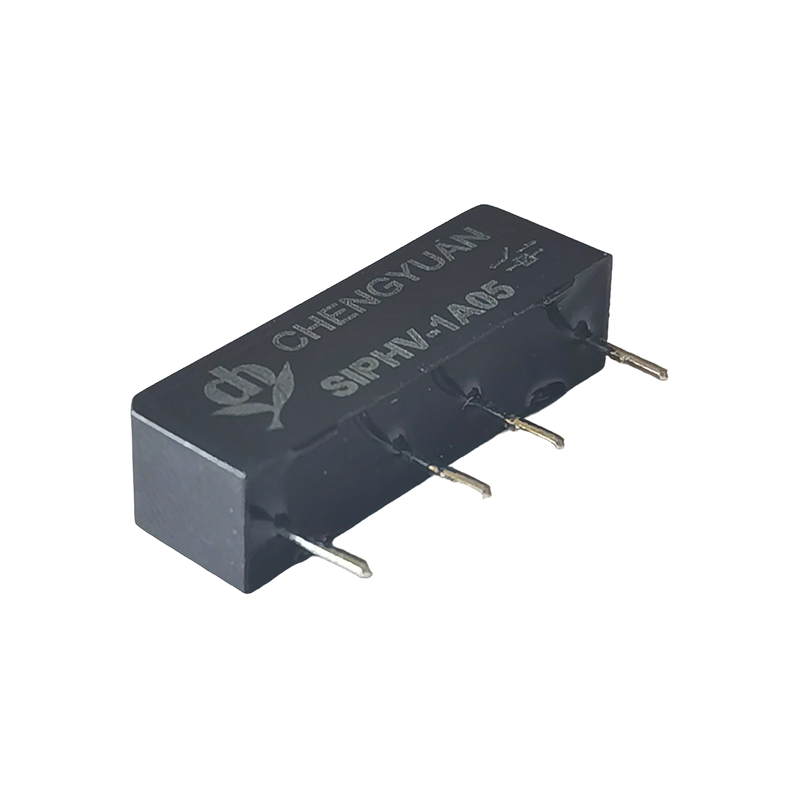

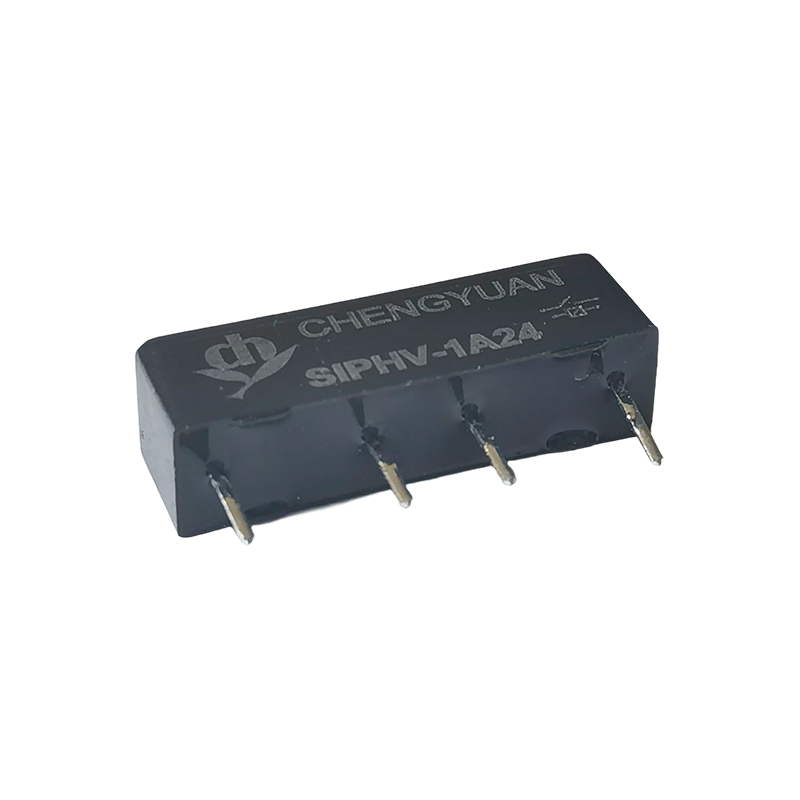

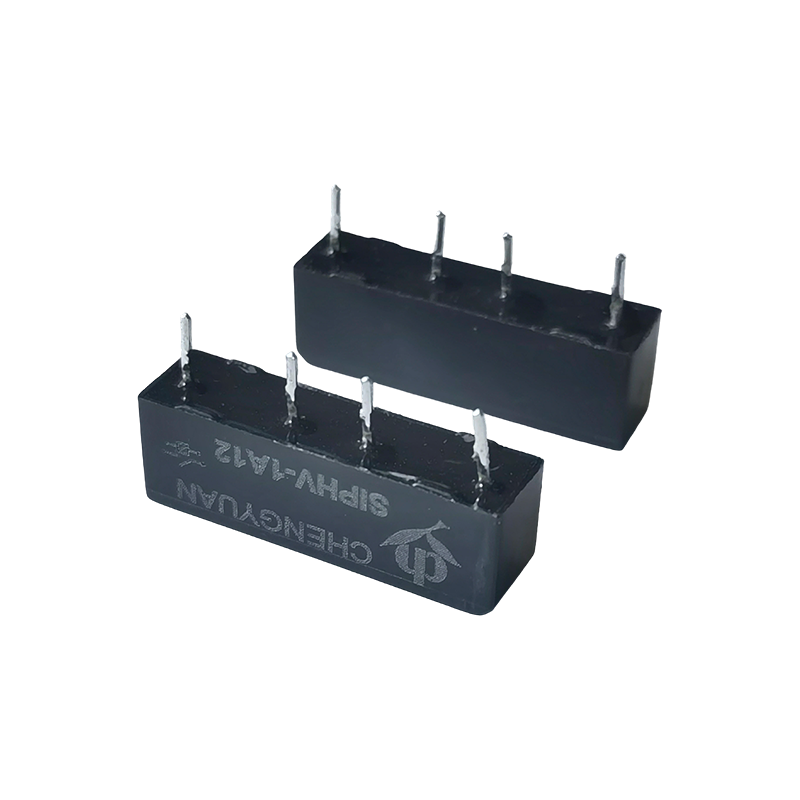

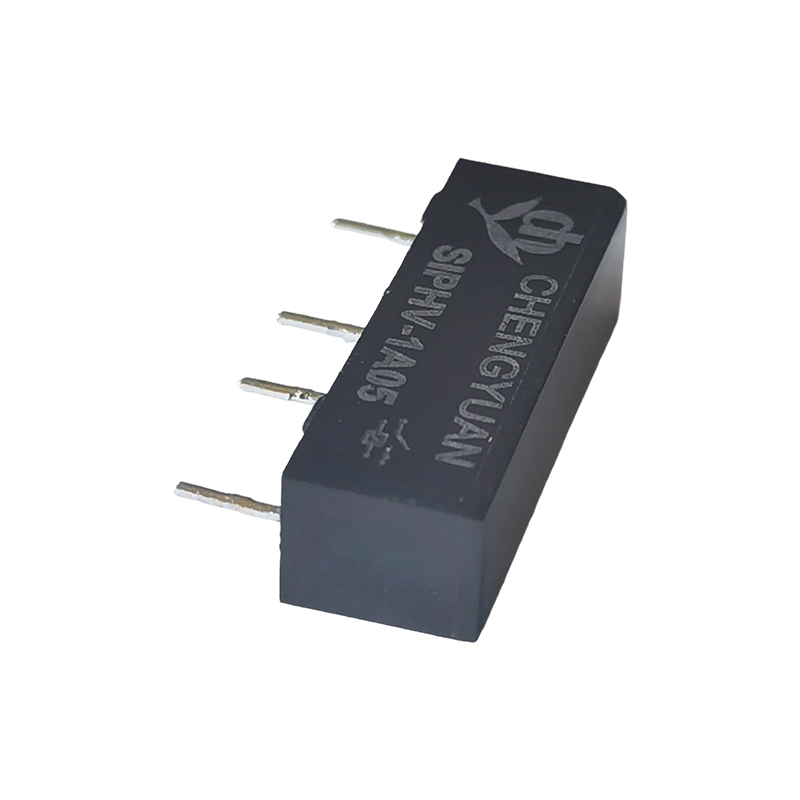

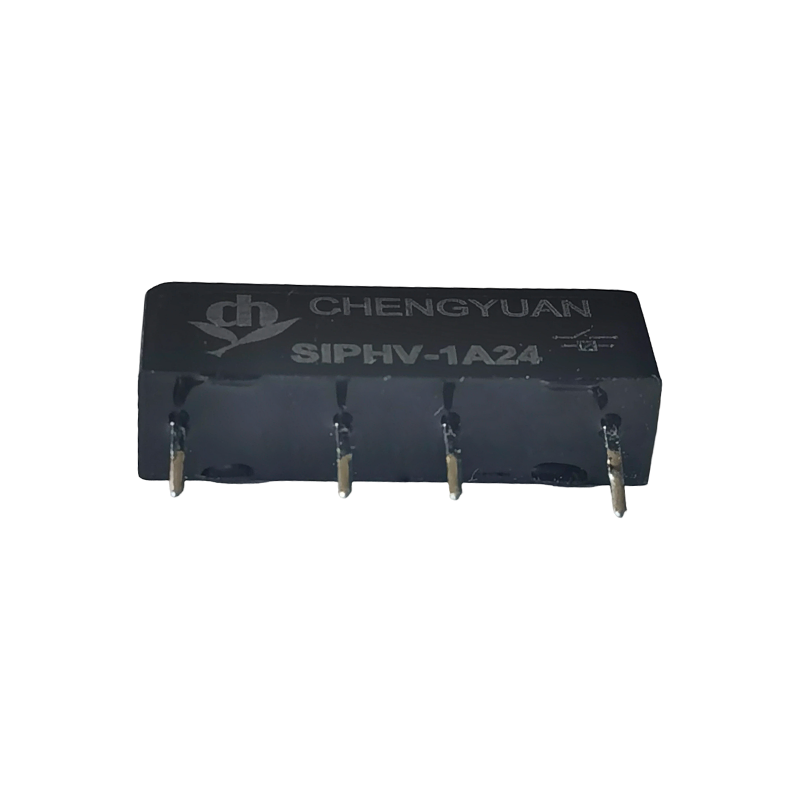

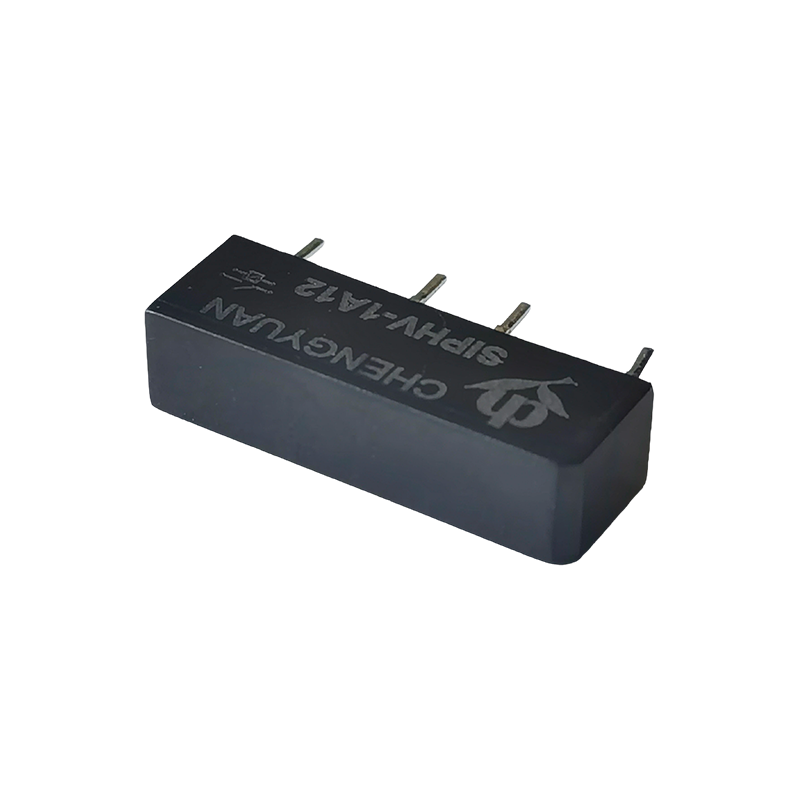

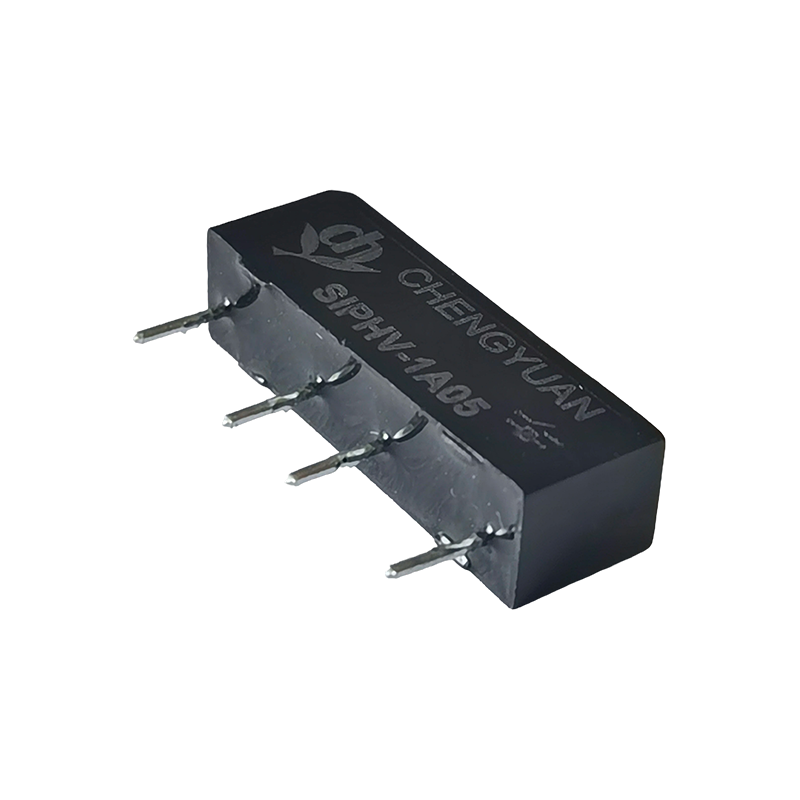

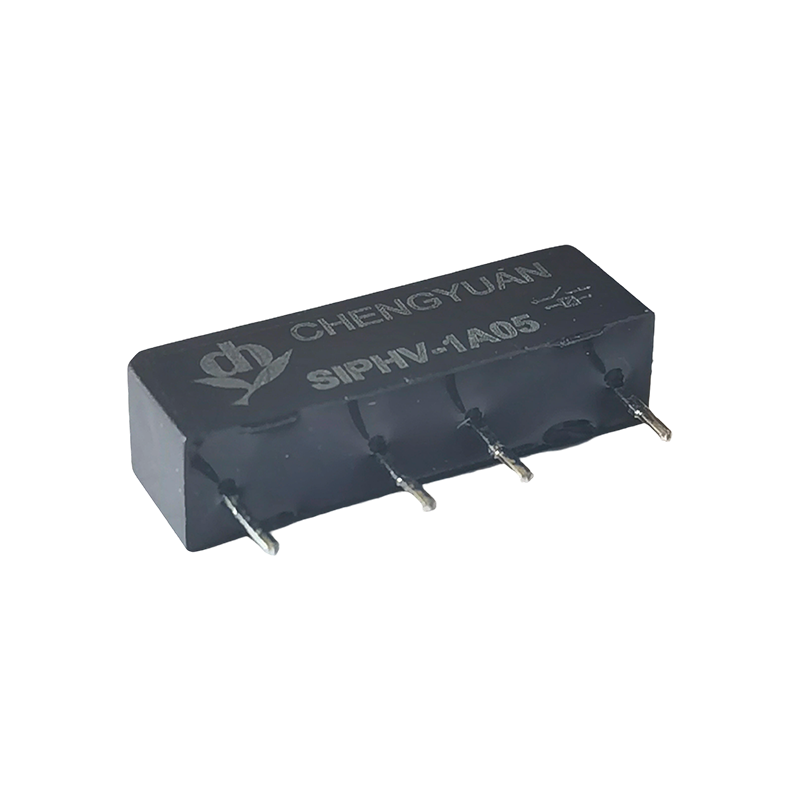

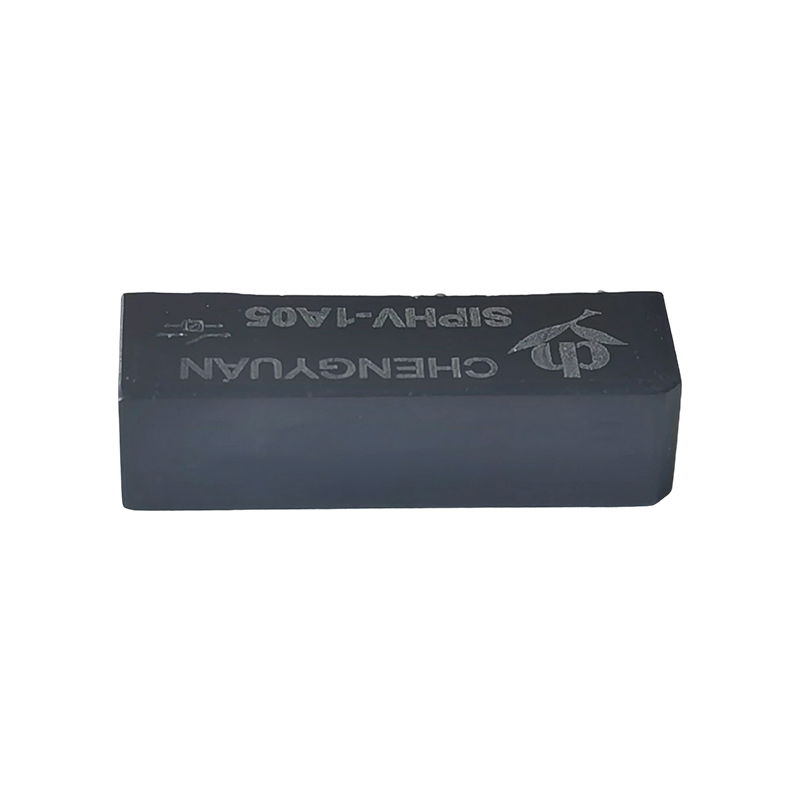

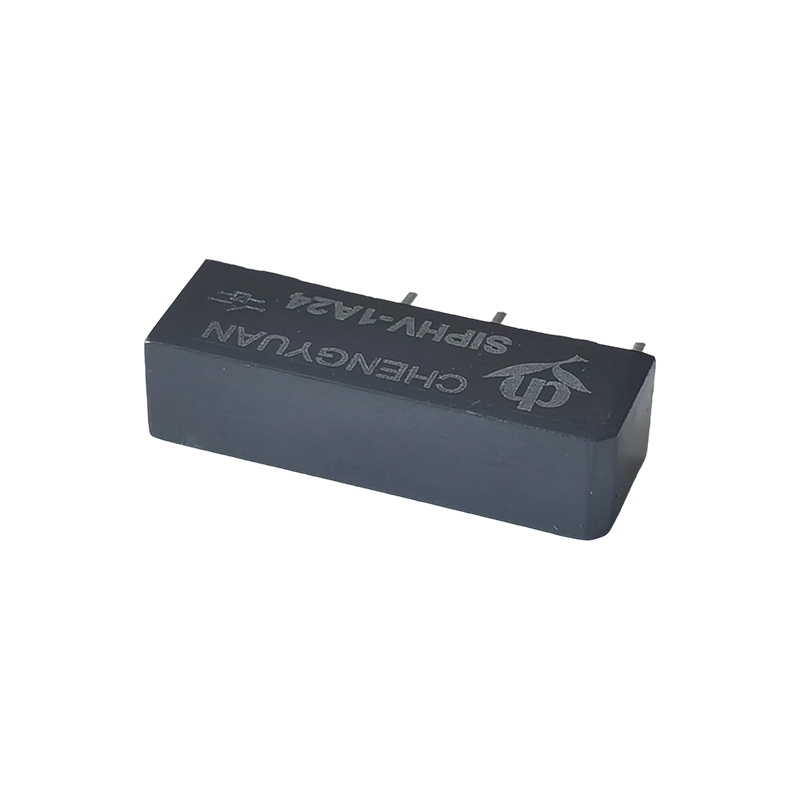

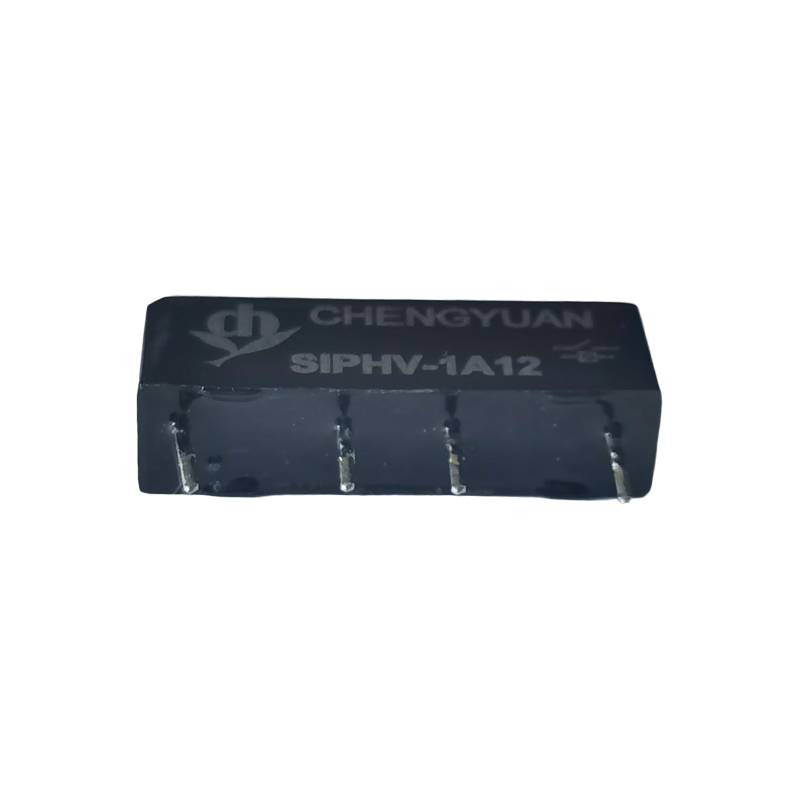

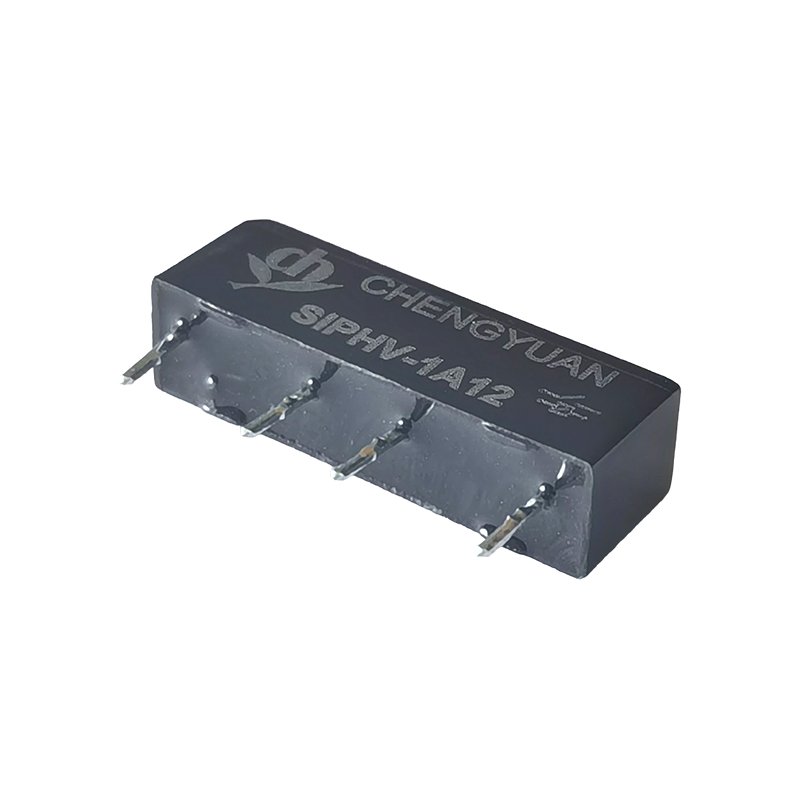

পণ্য বৈশিষ্ট্য:
আল্ট্রা-হাই ভোল্টেজ রেজিস্ট্যান্স: 4KVDC পর্যন্ত সর্বোচ্চ রেট করা ভোল্টেজ, 1000VAC পিক/ভিডিসি-এর লোড সহ্য করতে সক্ষম, সাধারণ রিলেগুলির ভোল্টেজ প্রতিরোধের মাত্রা ছাড়িয়ে যায়।
রিড সুইচ প্রযুক্তি: মূল স্যুইচিং উপাদান হিসাবে একটি রিড সুইচ ব্যবহার করে, দ্রুত স্যুইচিং গতি, দীর্ঘ জীবনকাল এবং কম যোগাযোগ প্রতিরোধের প্রস্তাব দেয়।
মিনিয়েচার প্যাকেজিং: কমপ্যাক্ট এসআইপি (সিঙ্গেল ইন-লাইন প্যাকেজ) ডিজাইন উল্লেখযোগ্যভাবে সার্কিট বোর্ডের স্থান সংরক্ষণ করে, উচ্চ-ঘনত্ব মাউন্ট করার সুবিধা দেয়।
সরাসরি পিসিবি মাউন্টিং: পিসিবি বোর্ডগুলির জন্য বিশেষভাবে ডিজাইন করা হয়েছে, সুরক্ষিত সোল্ডারিং এবং স্বয়ংক্রিয় উত্পাদনের জন্য উপযুক্ততা নিশ্চিত করে।
কম বিদ্যুত খরচ: কয়েল ভোল্টেজের পরিসর 3VDC থেকে 24VDC পর্যন্ত, বিভিন্ন কম-ভোল্টেজ কন্ট্রোল সার্কিটে সহজেই একত্রিত হয়৷
সাধারণ অ্যাপ্লিকেশন:
উচ্চ-ভোল্টেজ পরীক্ষার সরঞ্জাম: উচ্চ-ভোল্টেজ সংকেতগুলিকে স্যুইচ এবং বিচ্ছিন্ন করতে ভোল্টেজ প্রতিরোধী পরীক্ষক এবং নিরোধক পরীক্ষকগুলির মতো পরীক্ষার যন্ত্রগুলিতে ব্যবহৃত হয়।
মেডিকেল ইলেকট্রনিক্স: নিরাপদ বিচ্ছিন্নতা নিশ্চিত করে চিকিৎসা সরঞ্জামে উচ্চ-ভোল্টেজ নিয়ন্ত্রণ বিভাগের জন্য উপযুক্ত।
যোগাযোগের সরঞ্জাম: উচ্চ-ভোল্টেজ বিচ্ছিন্নতা বা যোগাযোগ ব্যবস্থায় স্যুইচিং প্রয়োজন এমন সার্কিট মডিউলগুলিতে ব্যবহৃত হয়।
নির্ভুলতা পরিমাপ যন্ত্রগুলি উচ্চ-নির্ভুলতা পরিমাপ সিস্টেমে উচ্চ-ভোল্টেজ সংকেত পরিবর্তনের জন্য একটি মূল উপাদান হিসাবে কাজ করে।
ইন্ডাস্ট্রিয়াল অটোমেশন: হাই-ভোল্টেজ কন্ট্রোল সার্কিটে সিগন্যাল ট্রান্সমিশন এবং সুরক্ষার জন্য ব্যবহৃত হয়।
| যোগাযোগ রেটিং |
| যোগাযোগ ব্যবস্থা | 1A; |
| যোগাযোগ রেটিং | 100W (সর্বোচ্চ সুইচিং ভোল্টেজ 350VDC, 300VAC) |
| সর্বাধিক সুইচিং ভোল্টেজ | 1000VAC পিক/ভিডিসি |
| সর্বাধিক সুইচিং বর্তমান | 1.0A |
| সর্বোচ্চ বহন বর্তমান | 2.5A |
| জীবন প্রত্যাশা | 5VDC 10mA 5X108 Ops 1KVDC 1mA 1X105 Ops |
| কুণ্ডলী পরামিতি |
| কয়েল ভোল্টেজ (ভিডিসি) | কুণ্ডলী প্রতিরোধ Ω± 10% | স্বাভাবিক স্রোত (mA) | রিলিজ ভোল্টেজভিডিসি(মিনিট) (রেটেড ভোল্টেজের 8%) | পিক আপ ভোল্টেজ ভিডিসি (সর্বোচ্চ) (রেটেড ভোল্টেজের 75%) |
| রেট | সর্বোচ্চ |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
সতর্কতা:1, রেট করা কয়েল ভোল্টেজের চেয়ে কম যেকোনও কয়েল ভোল্টেজের ব্যবহার রিলে-এর ক্রিয়াকলাপের সাথে আপস করবে।
2, পিক আপ এবং রিলিজ ভোল্টেজ শুধুমাত্র পরীক্ষার উদ্দেশ্যে এবং ডিজাইনের মানদণ্ড হিসাবে ব্যবহার করা যাবে না।
| অপারেশন শর্ত |
| যোগাযোগ প্রতিরোধ | 150mΩ |
| ব্রেকডাউন ভোল্টেজ | পরিচিতি কুণ্ডলী | 4000ভিডিসি |
| যোগাযোগ জুড়ে | 4000ভিডিসি |
| অন্তরণ প্রতিরোধের | পরিচিতি খুলুন 1X1011Ω MIN। কয়েল 1X1011Ω MIN এর পরিচিতি। |
| ক্যাপাসিট্যান্স | খোলা পরিচিতি জুড়ে | 1.0pF |
| কয়েলে যোগাযোগ খুলুন | 2.0pF |
| সময় কাজ | 1.0mS |
| মুক্তির সময় | 0.25mS |
| অপারেটিং তাপমাত্রা | -40℃- 85℃ |
| স্টোরেজ তাপমাত্রা | -40℃- 105℃ |
| সোল্ডারিং তাপমাত্রা | 5 সেকেন্ড। সর্বোচ্চ 260℃ |

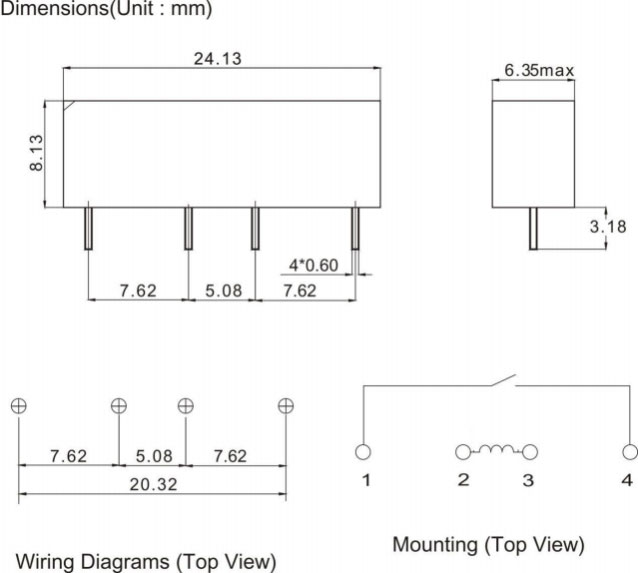

মাত্রা(মিমি)
| অর্ডার করা তথ্য |
| SIPHV - 1A 12 1 2 3 |
| 1. অংশ সংখ্যা: SIPHV 2. যোগাযোগের ফর্ম:1A 3.কোয়েল রেটেড ভোল্টেজ(VDC): DC:5,12,24 |
