1. সুবিধা
সম্পূর্ণরূপে সিল করা পরিচিতি: রিড সুইচটি একটি নিষ্ক্রিয় গ্যাসে সিল করা হয়, যোগাযোগগুলিকে ধুলো এবং জারণ থেকে রক্ষা করে, দীর্ঘমেয়াদী স্থিতিশীল যোগাযোগ প্রতিরোধ এবং অত্যন্ত উচ্চ নির্ভরযোগ্যতা প্রদান করে।
হাই-স্পিড স্যুইচিং পারফরম্যান্স: রিড সুইচের ছোট ভর দ্রুত অপারেশনের জন্য অনুমতি দেয় (সুইচিং সময় সাধারণত মিলিসেকেন্ডে), দ্রুত সিগন্যাল স্যাম্পলিং বা স্যুইচিং প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত।
কম শক্তি খরচ এবং উচ্চ বিচ্ছিন্নতা: কম কয়েল ড্রাইভ শক্তি খরচ, উচ্চ নিরোধক প্রতিরোধের এবং পরিচিতি এবং কুণ্ডলী মধ্যে ভোল্টেজ সহ্য করে, চমৎকার সংকেত বিচ্ছিন্নতা এবং বিরোধী হস্তক্ষেপ ক্ষমতা অর্জন।
2. মূল বৈশিষ্ট্য
যোগাযোগের ক্ষমতা: 0.5A @ 125VAC / 24VDC, বিশেষভাবে নিম্ন-স্তরের সংকেত, সেন্সর সংকেত বা ছোট কারেন্ট লোড পরিবর্তন করার জন্য ডিজাইন করা হয়েছে।
কমপ্যাক্ট প্যাকেজ: SIP (সিঙ্গেল ইন-লাইন প্যাকেজ) স্ট্যান্ডার্ড পিন স্পেসিং সহ পিন ডিজাইন, PCB স্পেস বাঁচায় এবং স্বয়ংক্রিয় সমাবেশ বা সন্নিবেশের সুবিধা দেয়।
ওয়াইড ড্রাইভিং ভোল্টেজ: কয়েলটি 3 থেকে 24VDC ভোল্টেজ সমর্থন করে, সাধারণ লজিক স্তর এবং নিয়ন্ত্রণ ভোল্টেজের সাথে সামঞ্জস্যপূর্ণ।
দীর্ঘ পরিষেবা জীবন: সিল করা সুরক্ষার কারণে, রেট করা লোডের অধীনে যান্ত্রিক এবং বৈদ্যুতিক জীবন একই আকারের ওপেন-টাইপ ইলেক্ট্রোম্যাগনেটিক রিলে থেকে উল্লেখযোগ্যভাবে বেশি৷
3. প্রধান অ্যাপ্লিকেশন
পরীক্ষা এবং পরিমাপ সরঞ্জাম: উচ্চ-নির্ভুল মাল্টিমিটার, ডেটা অধিগ্রহণ কার্ড এবং স্বয়ংক্রিয় পরীক্ষার সরঞ্জাম (ATE) সিগন্যাল পাথ স্যুইচিং এবং মাল্টিপ্লেক্সিংয়ের জন্য ব্যবহৃত হয়।
যোগাযোগ এবং নিরাপত্তা: সংকেত বিচ্ছিন্নতা এবং ইন্টারফেস স্যুইচিং সার্কিটগুলির জন্য প্রোগ্রামেবল সুইচ, নিরাপত্তা অ্যালার্ম সিস্টেম এবং অ্যাক্সেস কন্ট্রোল সিস্টেমে একীভূত।
মেডিকেল ইলেকট্রনিক্স: নিম্ন-স্তরের অ্যানালগ সংকেত যেমন বায়োইলেক্ট্রিক্যাল সিগন্যাল, উচ্চ বিচ্ছিন্নতা এবং কম শব্দের প্রয়োজনে পরিবর্তন করতে চিকিৎসা পর্যবেক্ষণ সরঞ্জামে ব্যবহৃত হয়।
ইন্ডাস্ট্রিয়াল কন্ট্রোল সিগন্যাল আইসোলেশন: পিএলসি এনালগ ইনপুট মডিউল এবং সেন্সর ইন্টারফেসে, এটি ফিল্ড সিগন্যাল এবং কন্ট্রোল সিস্টেমের মধ্যে বৈদ্যুতিক বিচ্ছিন্নতা এবং সুরক্ষা প্রদান করে৷
যোগাযোগের ডেটা
| টাইপ | SIP |
| যোগাযোগের উপাদান | রু/আরএইচ |
| যোগাযোগ প্রতিরোধ | ≤ 100mΩ সর্বোচ্চ (1A 16VDC-এ) |
| রেট করা লোড (প্রতিরোধী লোড) | 0.1A125VAC / 0.5A 24VDC |
| সর্বোচ্চ বর্তমান পরিবর্তন করা | 0.5A |
| সর্বোচ্চ সুইচিং ভোল্টেজ | 200VAC |
| সর্বোচ্চ স্যুইচিং পাওয়ার | 10VA(AC)/10W(DC) |
| বৈশিষ্ট্য |
| কাজ করার সময় (রেটেড কয়েল ভোল্টেজে) | 0.55ms সর্বোচ্চ |
| মুক্তির সময় | 0.2ms সর্বোচ্চ |
| নিরোধক প্রতিরোধ | ন্যূনতম 100MΩ (500VDC এ) |
| অস্তরক শক্তি | খোলা পরিচিতিগুলির মধ্যে: 1 মিনিটের জন্য 200VAC, 50/60Hz |
| কয়েল এবং যোগাযোগের মধ্যে: 1400VAC , 1মিনিটের জন্য 50/60Hz |
| কম্পন প্রতিরোধ | ধ্বংসাত্মক | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| কার্যকরী | 10-55Hz, 1.5 মিমি দ্বিগুণ প্রশস্ততায় |
| শক প্রতিরোধ | কার্যকরী | 20G মিনিট |
| ধ্বংসাত্মক | 100G মিনিট |
| সহনশীলতা | যান্ত্রিক সহনশীলতা （10800ops./h) | 100000000 ops.(রুম তাপমাত্রায়) |
| বৈদ্যুতিক সহনশীলতা (360ops./h) | 10000000 ops. (রুমের তাপমাত্রায়) |
| পরিবেষ্টিত তাপমাত্রা | -40℃~ 85℃(কোন ঘনীভবন নয়) |
| ওজন | প্রায় 1.6g |
| নামমাত্র ভোল্টেজ (ভিডিসি) | নামমাত্র অপারেটিং বর্তমান ±10%(mA) | কুণ্ডলী প্রতিরোধ ±10%(Ω) | নামমাত্র operating ক্ষমতা | ভোল্টেজ পরিচালনা করুন (সর্বোচ্চ) | রিলিজ ভোল্টেজ (ন্যূনতম) | সর্বোচ্চ অনুমোদিত ভোল্টেজ |
| 3 | 0.012 | 250 | প্রায় 0.036W | নামমাত্রের 75% ভোল্টেজ | নামমাত্রের 10% ভোল্টেজ | নামমাত্র ভোল্টেজের 130% |
| 5 | 0.01 | 500 | প্রায় 0.05W |
| 12 | 0.012 | 1000 | প্রায় 0.144W |
| 24 | 0.012 | 2000 | প্রায় 0.288W |
উপরে দেখানো তথ্য প্রাথমিক মান. কয়েলের অতিরিক্ত উত্তাপ এড়াতে 10 মিনিটের বেশি কয়েলে সর্বাধিক অনুমোদিত ভোল্টেজ প্রয়োগ করবেন না৷

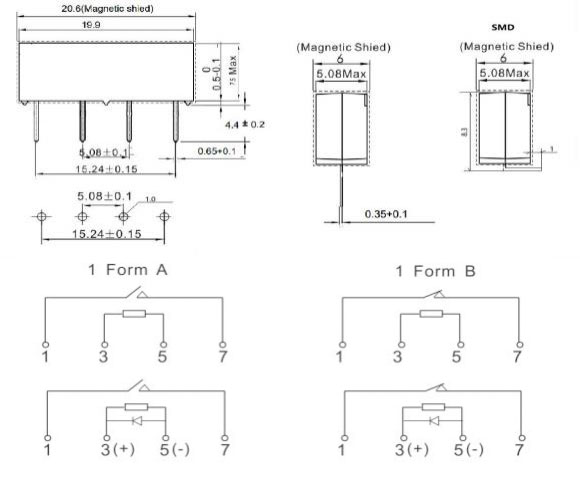

রূপরেখা মাত্রা, তারের ডায়াগ্রাম, PCB লেআউট (ইউনিট:মিমি)
অর্ডার করা তথ্য
SIP - 1 - A - 05 - D - M - SMD
1 2 3 4 5 6 7
1: প্রকার: SIP
2: খুঁটির সংখ্যা: 1-1 পোল
3: যোগাযোগ ব্যবস্থা: C থেকে C ; H থেকে A ; B থেকে B
4: নামমাত্র ভোল্টেজ: 3.5, 12, 24VDC
5: কুণ্ডলী ক্ষণস্থায়ী দমন: DWith ডায়োড; NIL: স্ট্যান্ডার্ড
6: শিল্ডিং কভার সহ: M, NIL স্ট্যান্ডার্ড
7: SMD, NIL স্ট্যান্ডার্ড
দাবিত্যাগ: স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য। নির্দিষ্টকরণ পূর্ব বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে.
আমরা প্রতিটি সম্ভাব্য অ্যাপ্লিকেশনের জন্য সমস্ত কর্মক্ষমতা এবং সমস্ত পরামিতি মূল্যায়ন করতে পারিনি৷ সুতরাং, ব্যবহারকারীদের চয়ন করার জন্য সঠিক অবস্থানে থাকা উচিত
তাদের নিজস্ব আবেদন জন্য উপযুক্ত পণ্য. সিল করা রিলেগুলির জন্য, ইনস্টলেশন এবং পরিষ্কারের পরে, ব্যবহারের আগে দয়া করে কেসের বায়ুচলাচল গর্তটি খুলুন। যদি কোন প্রশ্ন থাকে, প্রযুক্তিগত পরিষেবার জন্য চেঙ্গুয়ানের সাথে যোগাযোগ করুন। যাইহোক, কোন পণ্য ব্যবহার করা উচিত তা নির্ধারণ করা ব্যবহারকারীর দায়িত্ব৷৷
