I. পণ্যের বৈশিষ্ট্য
1. ক্ষুদ্রাকৃতির নকশা: ছোট আকার এবং হালকা ওজন কার্যকরভাবে PCB বোর্ডের স্থান সংরক্ষণ করে, উচ্চ-ঘনত্ব মাউন্টিং পরিস্থিতির জন্য উপযুক্ত;
2. সুবিধাজনক ইনস্টলেশন: মুদ্রিত সার্কিট বোর্ডগুলিতে সরাসরি সোল্ডারিং সমর্থন করে, স্বয়ংক্রিয় সোল্ডারিং প্রক্রিয়াগুলির সাথে সামঞ্জস্যপূর্ণ, সমাবেশের দক্ষতা উন্নত করে;
3. নির্ভরযোগ্য কাঠামো: একটি রিড সুইচ গঠন গ্রহণ করে, শক্তিশালী শক এবং কম্পন প্রতিরোধের প্রস্তাব দেয়, বিভিন্ন পরিবেশে স্থিতিশীল অপারেশন নিশ্চিত করে।
২. সুবিধা
1. উচ্চ সংবেদনশীলতা: উচ্চ-সংবেদনশীলতা ডিজাইন দুর্বল নিয়ন্ত্রণ সংকেতগুলিতে দ্রুত প্রতিক্রিয়া, নিয়ন্ত্রণের সঠিকতা উন্নত করার অনুমতি দেয়;
2. কম পাওয়ার খরচ: কম কয়েল পাওয়ার খরচ, ব্যাটারি-চালিত বা কম-পাওয়ার ইলেকট্রনিক ডিভাইসের জন্য উপযুক্ত;
3. শক্তিশালী পরিবেশগত অভিযোজনযোগ্যতা: চমৎকার শক এবং কম্পন প্রতিরোধ, দীর্ঘ সেবা জীবন, সরঞ্জাম রক্ষণাবেক্ষণ এবং প্রতিস্থাপন খরচ হ্রাস;
4. নমনীয় ইনস্টলেশন এবং নির্বাচন: সরাসরি পিসিবি সোল্ডারিং সমর্থন করে, বিভিন্ন সার্কিট এবং ইনস্টলেশনের প্রয়োজনীয়তার জন্য উপলব্ধ একাধিক কয়েল ইম্পিডেন্স স্পেসিফিকেশন সহ।

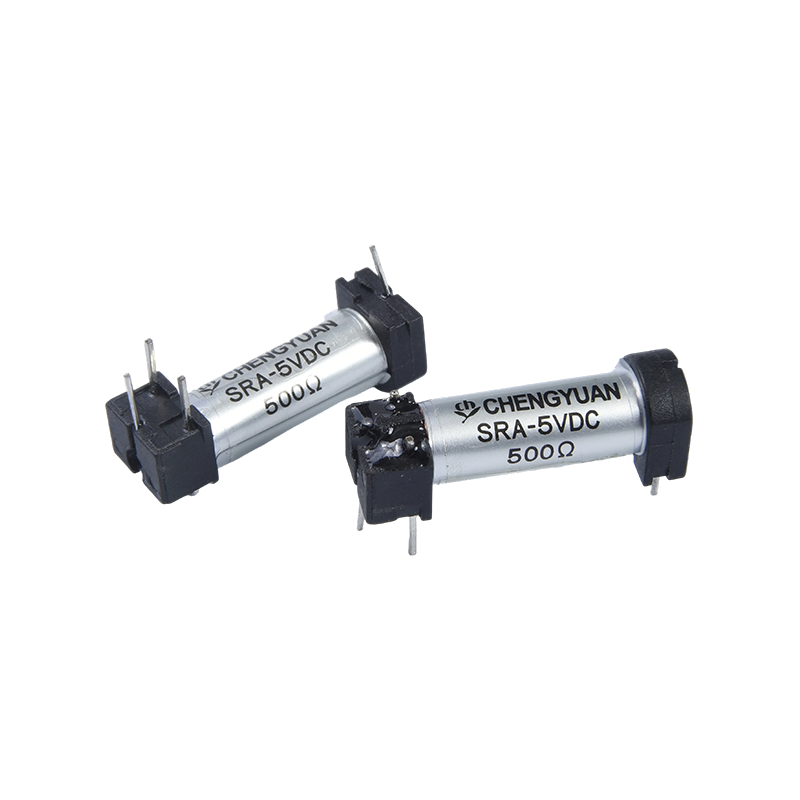

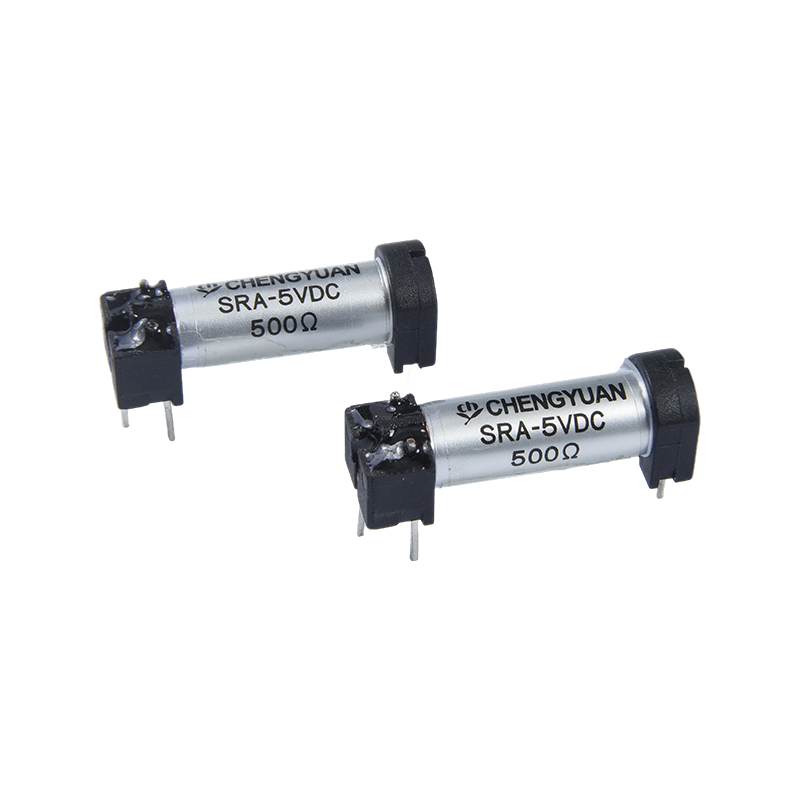

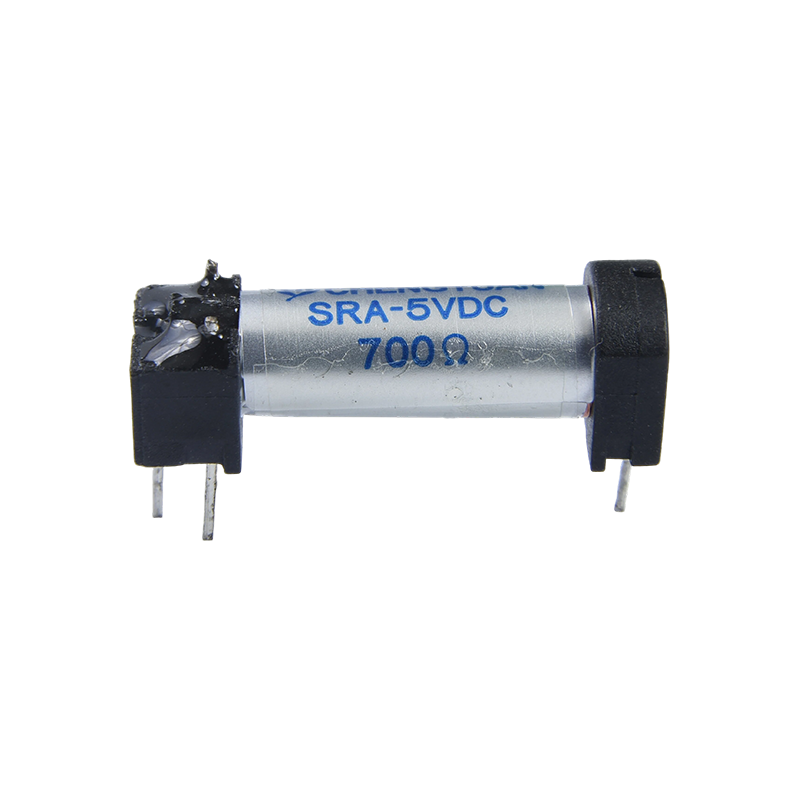

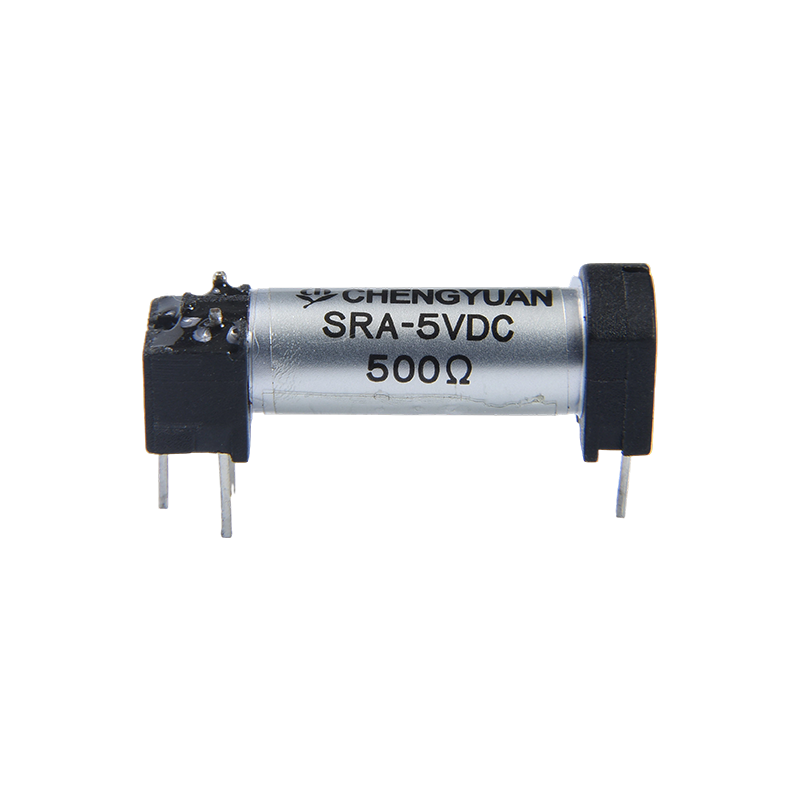

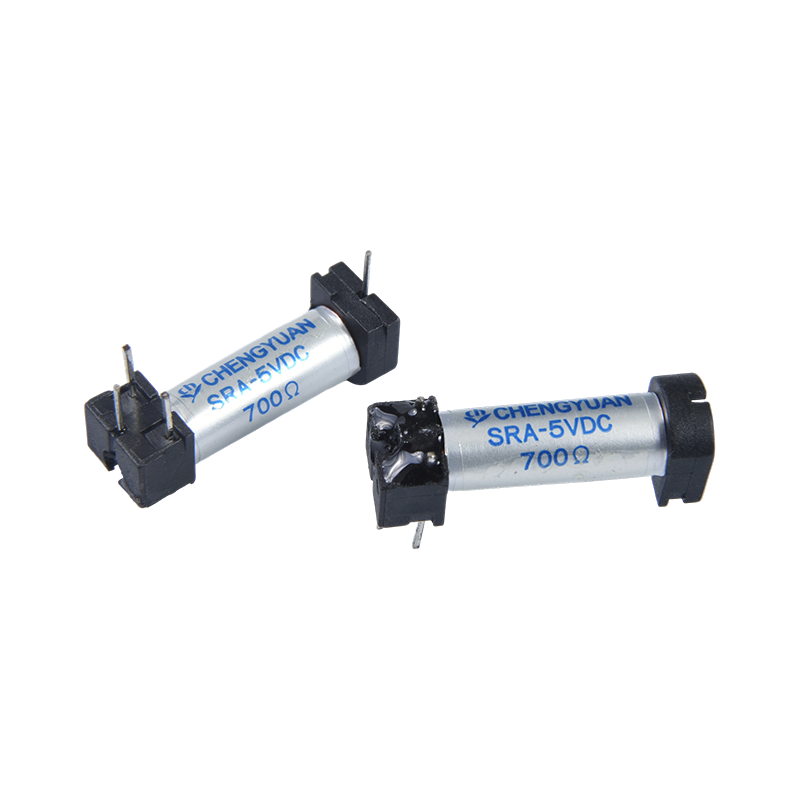

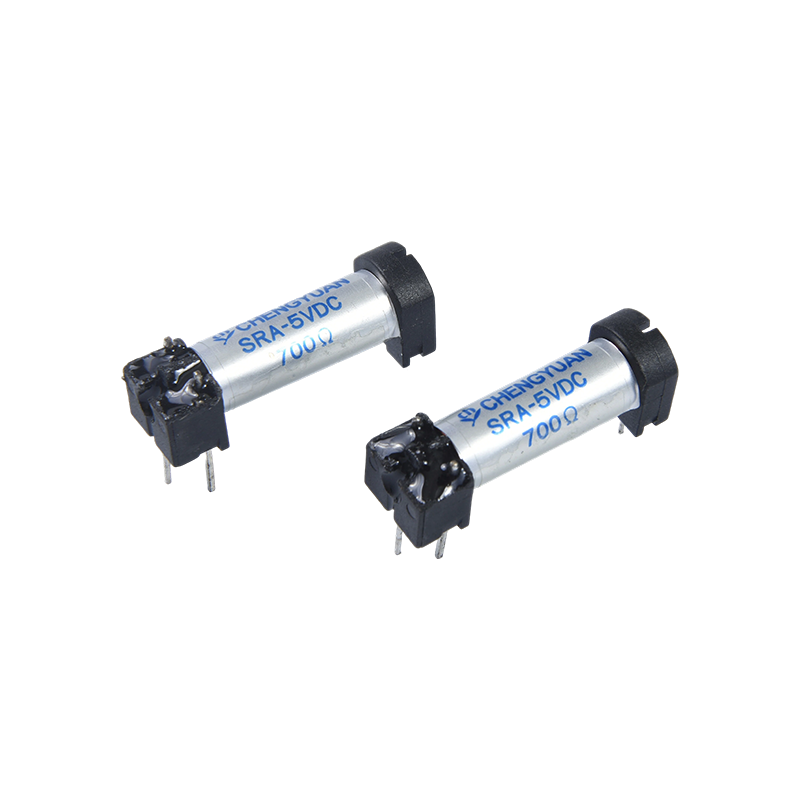

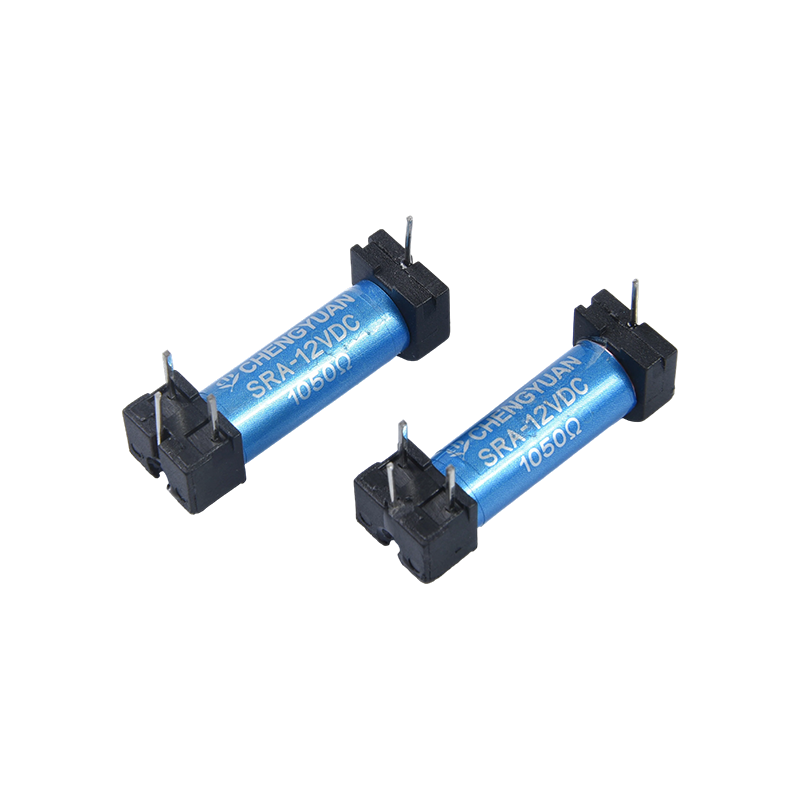

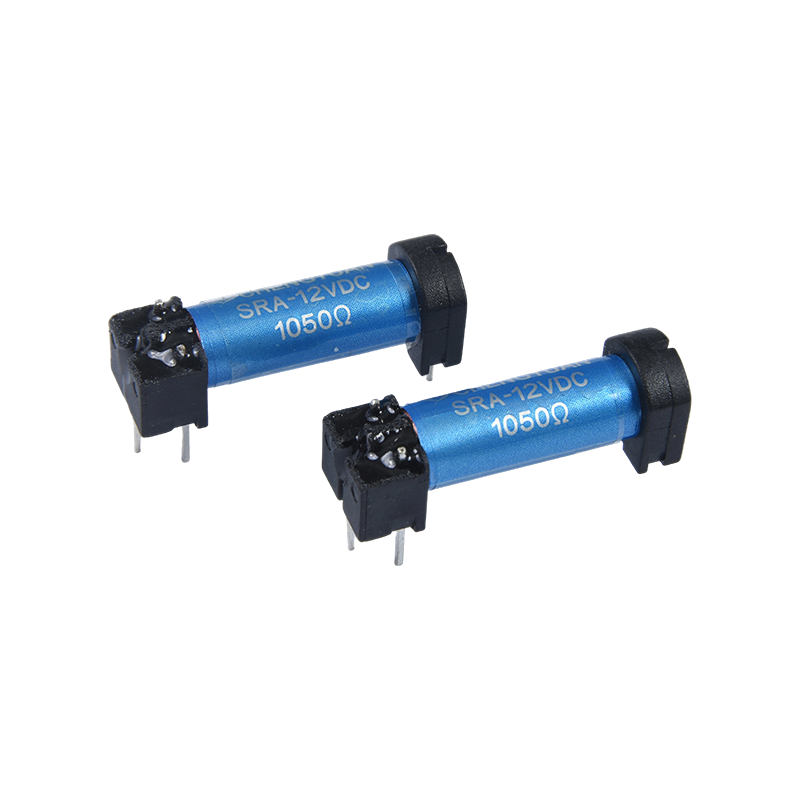

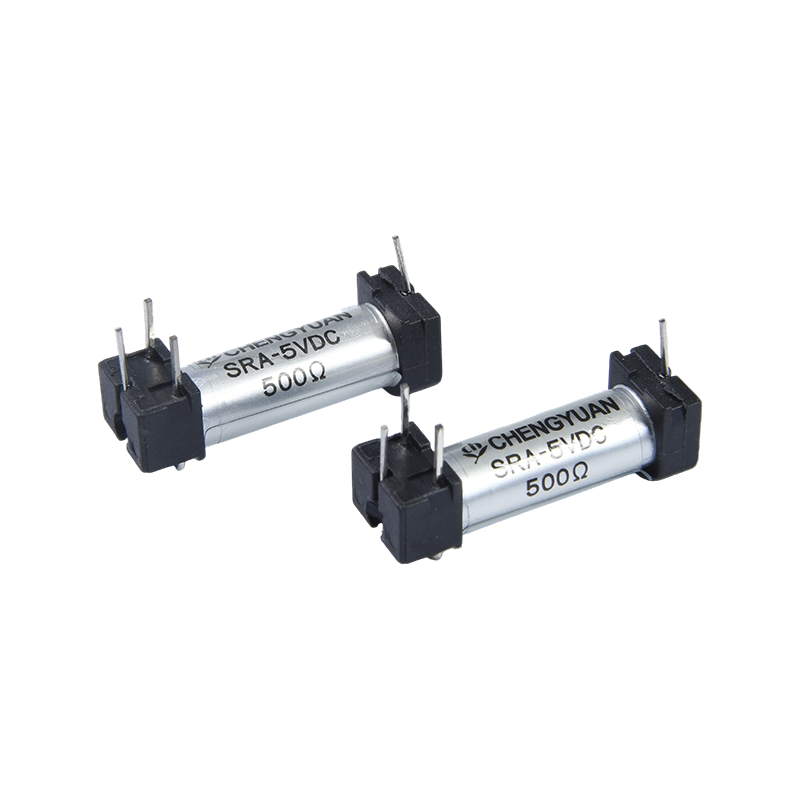

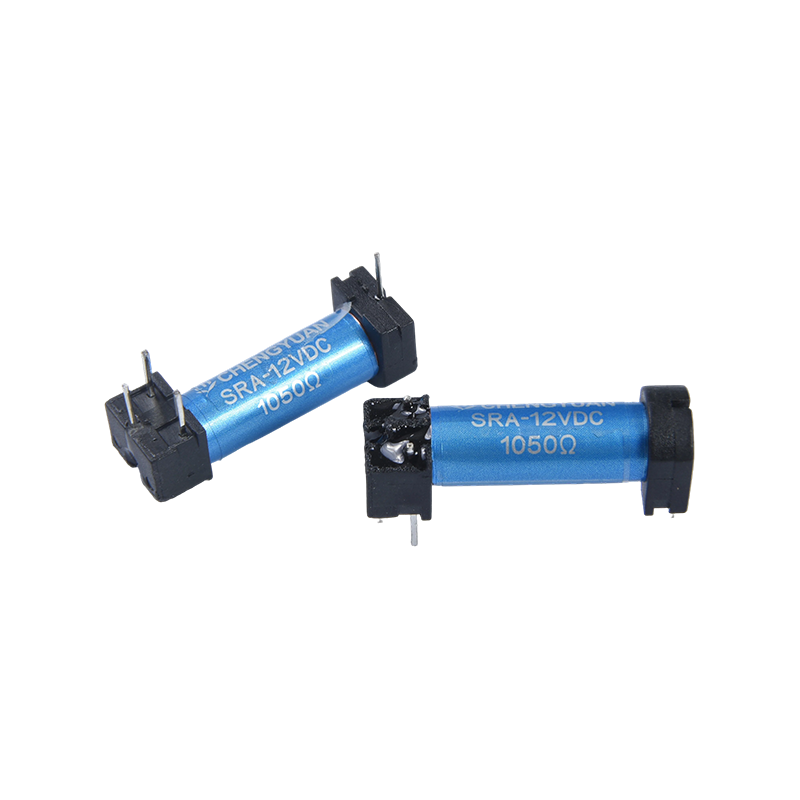

III. SR রিড রিলে এর মূল উপাদান, রিড সুইচ, একটি নিষ্ক্রিয় গ্যাসে সিল করা হয়। চৌম্বক ক্ষেত্রের মাধ্যমে রিড পরিচিতিগুলিকে চুম্বক করার মাধ্যমে সার্কিটটি চালু এবং বন্ধ করা হয়। এর অতি-ছোট আকার, কম বিদ্যুত খরচ, উচ্চ সংবেদনশীলতা এবং দীর্ঘ জীবনকাল এর মূল সুবিধা, এটি উচ্চ স্থান দক্ষতা এবং নির্ভরযোগ্যতা প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।
সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:
যোগাযোগের সরঞ্জাম: সংকেত পরিবর্তন বা সার্কিট সুরক্ষার জন্য ডায়ালার, ভিডিও ফোন সিস্টেম ইত্যাদিতে ব্যবহৃত হয়।
নিরাপত্তা ব্যবস্থা: অ্যাক্সেস কন্ট্রোল সিস্টেম, অ্যালার্ম ডিভাইস এবং নজরদারি ক্যামেরার মধ্যে একত্রিত।
শিল্প অটোমেশন এবং বিভিন্ন চিপ টেস্টিং যন্ত্র, স্বয়ংচালিত পরীক্ষক, ইত্যাদি
চিকিৎসা ও পরিমাপ সরঞ্জাম: কম তাপ উৎপাদন এবং উচ্চ স্থিতিশীলতার কারণে, এটি নির্ভুল যন্ত্র বা পরীক্ষার সিস্টেমে সংবেদনশীল সংকেত পরিবর্তনের জন্য উপযুক্ত৷
| যোগাযোগের পরামিতি |
| পরামিতি নাম | পরামিতি মান |
| মডেল | এসআর |
| যোগাযোগ উপকরণ | রু/আরএইচ |
| প্রতিরোধের সাথে যোগাযোগ করুন | ≤100mΩ সর্বোচ্চ (1A 16VDC এ) |
| রেটেড লোড (প্রতিরোধী) | 0.1A 125VAC / 0.5A 24VDC |
| সর্বাধিক সুইচিং বর্তমান | 0.5A |
| সর্বাধিক সুইচিং ভোল্টেজ | 200VAC |
| সর্বাধিক সুইচিং শক্তি | 10VA(AC)/10W(DC) |
| কর্মক্ষমতা পরামিতি |
| পুল-ইন টাইম (রেটেড ভোল্টেজ) | 0.55ms সর্বোচ্চ |
| মুক্তির সময় | 0.2ms সর্বোচ্চ |
| অন্তরণ প্রতিরোধের | সর্বনিম্ন 100MΩ (500VDC এ) |
| অস্তরক চাপ সহ্য করে | যোগাযোগ-টু-যোগাযোগ: 200VAC, 1 মিনিটের জন্য 50/60Hz |
| অস্তরক চাপ সহ্য করে | যোগাযোগ-কুণ্ডলী সংযোগ: 1400VAC, 1 মিনিটের জন্য 50/60Hz |
| কম্পন প্রতিরোধী (টেকসই) | 10-55Hz, দ্বৈত প্রশস্ততা 1.5 মিমি |
| কম্পন প্রতিরোধের (ব্যর্থতার জন্য) | 10-55Hz, দ্বৈত প্রশস্ততা 1.5 মিমি |
| প্রভাব প্রতিরোধের (ব্যর্থতা) | 20G মিন |
| প্রভাব প্রতিরোধের (স্থায়িত্ব) | 100G মিন |
| যান্ত্রিক জীবন | 100,000,000 বার |
| বৈদ্যুতিক জীবন | 10,000,000 বার |
| পরিবেষ্টিত তাপমাত্রা | -40 ℃ থেকে 85 ℃ (অ ঘনীভূত) |
| ওজন | আনুমানিক 3g |
| কয়েল প্যারামিটার (20℃) |
| রেটেড ভোল্টেজ (ভিডিসি) | রেট করা বর্তমান ±10% (mA) | কয়েল প্রতিরোধ ±10% (Ω) | রেট পাওয়ার | পুল-ইন ভোল্টেজ (সর্বোচ্চ) | রিলিজ ভোল্টেজ (ন্যূনতম) | সর্বোচ্চ ক্রমাগত প্রয়োগ করা ভোল্টেজ |
| 3 | 0.012 | 250 | আনুমানিক 0.036W | রেট করা ভোল্টেজের 75% | রেট করা ভোল্টেজের 10% | রেটেড ভোল্টেজের 130% |
| 5 | 0.01 | 500 | আনুমানিক 0.05W |
| 12 | 0.012 | 1000 | আনুমানিক 0.144W |
| 24 | 0.012 | 2000 | আনুমানিক 0.288W |
উপরের মানগুলি প্রাথমিক মান। কয়েলের অতিরিক্ত উত্তাপ এড়াতে ক্রমাগত 10 মিনিটের বেশি পণ্যটিতে সর্বোচ্চ ভোল্টেজ প্রয়োগ করবেন না।

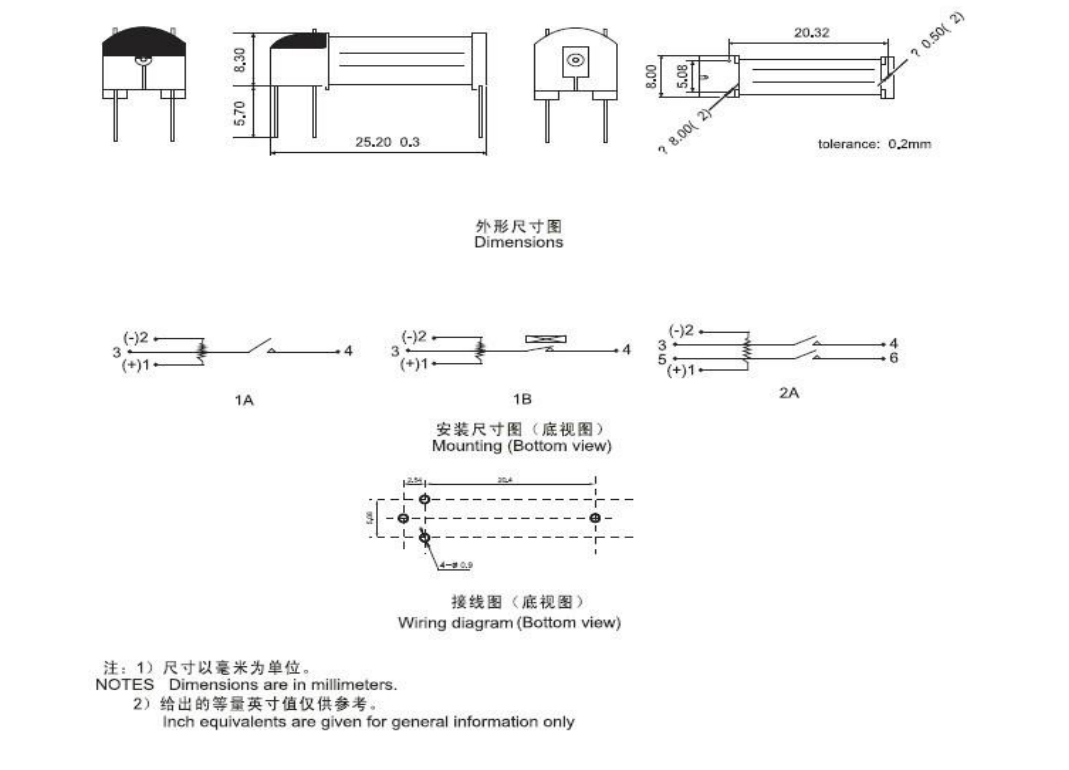

আউটলাইন মাত্রা অঙ্কন, তারের ডায়াগ্রাম, এবং মাউন্টিং হোল অবস্থান চিত্র (ইউনিট: মিমি)
অর্ডার মার্ক
এসআর - 1 - এ - 05
1 2 3 4
1: মডেল: SIP
2: যোগাযোগ গ্রুপের সংখ্যা: 1-1 মেরু
3: যোগাযোগের ধরন: সি (রেফারেন্স সি); H (রেফারেন্স A); বি (রেফারেন্স বি)
4: রেটেড ভোল্টেজ: 3, 5, 12, 24VDC
দাবিত্যাগ: এই পণ্যের স্পেসিফিকেশন শুধুমাত্র গ্রাহকের রেফারেন্সের জন্য এবং বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে।
প্রতিটি নির্দিষ্ট অ্যাপ্লিকেশনে রিলেগুলির জন্য প্রয়োজনীয় সমস্ত কর্মক্ষমতা পরামিতিগুলি মূল্যায়ন করা শেং ইউয়ানের পক্ষে অসম্ভব; অতএব, গ্রাহকদের তাদের নির্দিষ্ট ব্যবহারের শর্তের সাথে মেলে এমন পণ্য নির্বাচন করা উচিত। সিল করার জন্য
রিলে, ইনস্টলেশনের পরে এবং ব্যবহারের আগে পরিষ্কার করার পরে অনুগ্রহ করে হাউজিংয়ের গর্তগুলি খুলুন। আপনার কোন প্রশ্ন থাকলে, আরও প্রযুক্তিগত সহায়তার জন্য Sheng Yuan এর সাথে যোগাযোগ করুন। যাইহোক, পণ্য নির্বাচনের দায়িত্ব শুধুমাত্র গ্রাহকের।
