পণ্যের সুবিধা:
একাধিক লোড স্পেসিফিকেশন: বিভিন্ন যোগাযোগের বর্তমান বিকল্পগুলি অফার করে (5A/10A/16A/20A), নির্দিষ্ট অ্যাপ্লিকেশন পরিস্থিতির উপর ভিত্তি করে সবচেয়ে উপযুক্ত লোড ক্ষমতার নমনীয় নির্বাচনের অনুমতি দেয়।
উচ্চ-ঘনত্ব মাউন্টিং সামঞ্জস্য: কমপ্যাক্ট স্ট্রাকচারাল ডিজাইন বিশেষভাবে উচ্চ-ঘনত্বের মাউন্টিং পরিবেশের জন্য অপ্টিমাইজ করা হয়েছে, যা সার্কিট বোর্ডের স্থানের ব্যবহার উন্নত করতে সাহায্য করে।
শক্তিশালী বহুমুখিতা: একটি সাধারণ-উদ্দেশ্য রিলে হিসাবে, এটি বিভিন্ন শিল্প নিয়ন্ত্রণ এবং গৃহস্থালী যন্ত্রপাতি সার্কিটের জন্য ব্যাপকভাবে প্রযোজ্য।
স্থিতিশীল পরিচিতি স্যুইচিং: নির্ভরযোগ্যভাবে সার্কিটগুলি চালু এবং বন্ধ করে, সরঞ্জামগুলির স্থিতিশীলতা নিশ্চিত করে৷
এর প্রধান অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে স্বয়ংক্রিয় সমন্বয়, সুরক্ষা সুরক্ষা এবং সার্কিট সুইচিং।
গৃহস্থালীর যন্ত্রপাতির ক্ষেত্রে, 32F রিলে ব্যাপকভাবে এয়ার কন্ডিশনার, রাইস কুকার, রেফ্রিজারেটর এবং জীবাণুনাশকগুলিতে শক্তি নিয়ন্ত্রণ এবং ওভারলোড সুরক্ষা অর্জনে ব্যবহৃত হয়।
সিগন্যাল স্যুইচিং এবং ভোল্টেজ নিয়ন্ত্রণ নিয়ন্ত্রণের জন্য এটি সাধারণত অফিস সরঞ্জাম এবং অডিও-ভিজ্যুয়াল সরঞ্জামগুলিতে ব্যবহৃত হয়।
শিল্প নিয়ন্ত্রণ, নিরাপত্তা ব্যবস্থা, এবং স্বয়ংচালিত ইলেকট্রনিক্স (যেমন স্বয়ংচালিত এয়ার কন্ডিশনার এবং পাওয়ার ম্যানেজমেন্ট) হল আরেকটি গুরুত্বপূর্ণ প্রয়োগের ক্ষেত্র, যা সার্জ ভোল্টেজ প্রতিরোধের এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতার প্রয়োজনীয়তা পূরণ করে৷
যোগাযোগের ডেটা
| টাইপ | CHYRD |
| যোগাযোগের উপাদান | রৌপ্য খাদ: AgSnO2In2O3、AgSnO2、AgNi |
| যোগাযোগ প্রতিরোধ | 100mΩ সর্বোচ্চ (1A 6VDC এ) |
| রেট করা লোড (প্রতিরোধী লোড) | 5A/10A 250VAC,10A 125VAC/30VDC ,16A 250VAC |
| সর্বোচ্চ বর্তমান পরিবর্তন করা | 20A |
| সর্বোচ্চ সুইচিং ভোল্টেজ | 250VAC/30VDC |
| সর্বোচ্চ স্যুইচিং পাওয়ার | 2500VA/300W |
| মিন. সুইচিং লোড | 6V 1A |
| বৈশিষ্ট্য |
| কাজ করার সময় (রেটেড কয়েল ভোল্টেজে) | 10ms সর্বোচ্চ (কোন ডায়োড নেই) |
| মুক্তির সময় | 5ms সর্বোচ্চ (কোন ডায়োড নেই) |
| নিরোধক প্রতিরোধ | মিন. 1000MΩ (500VDC এ) |
| অস্তরক শক্তি | খোলা পরিচিতিগুলির মধ্যে: 1000VAC, 1 মিনিটের জন্য 50/60Hz |
| কয়েল এবং যোগাযোগের মধ্যে: 4000VAC, 1মিনিটের জন্য 50/60Hz |
| কম্পন প্রতিরোধের | ধ্বংসাত্মক | 10-55Hz , 1.5 মিমি এর দ্বিগুণ প্রশস্ততায় |
| কার্যকরী | 10-55Hz , 1.5 মিমি এর দ্বিগুণ প্রশস্ততায় |
| শক প্রতিরোধ | কার্যকরী | 10G মিনিট |
| ধ্বংসাত্মক | 100G মিনিট |
| সহনশীলতা | যান্ত্রিক সহনশীলতা （10800ops./h) | 10000000 ops. (ঘরের তাপমাত্রায়) |
| বৈদ্যুতিক সহনশীলতা (360ops./h) | 100000 অপ্স। (ঘরের তাপমাত্রায়) |
| পরিবেষ্টিত তাপমাত্রা | -40℃ ~ 85℃(কোন ঘনীভবন নয়) |
| ওজন | প্রায় 4.6 গ্রাম |
| নামমাত্র ভোল্টেজ (ভিডিসি) | নামমাত্র অপারেটিং বর্তমান ±10%(mA) | কুণ্ডলী প্রতিরোধ ±10%(Ω) | নামমাত্র operating ক্ষমতা | ভোল্টেজ পরিচালনা করুন (সর্বোচ্চ) | রিলিজ ভোল্টেজ (ন্যূনতম) | সর্বোচ্চ অনুমোদিত ভোল্টেজ |
| 3 | 150 | 20 | প্রায় 0.45W | নামমাত্রের 75% ভোল্টেজ | 5% নামমাত্র ভোল্টেজ | নামমাত্র ভোল্টেজের 130% |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | প্রায় 0.2W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
উপরে দেখানো ডেটা হল প্রাথমিক মান। thd কয়েলের অতিরিক্ত গরম হওয়া এড়াতে 10 মিনিটের বেশি কয়েলে আপেলের সর্বোচ্চ অনুমোদনযোগ্য ভোল্টেজ দেবেন না।

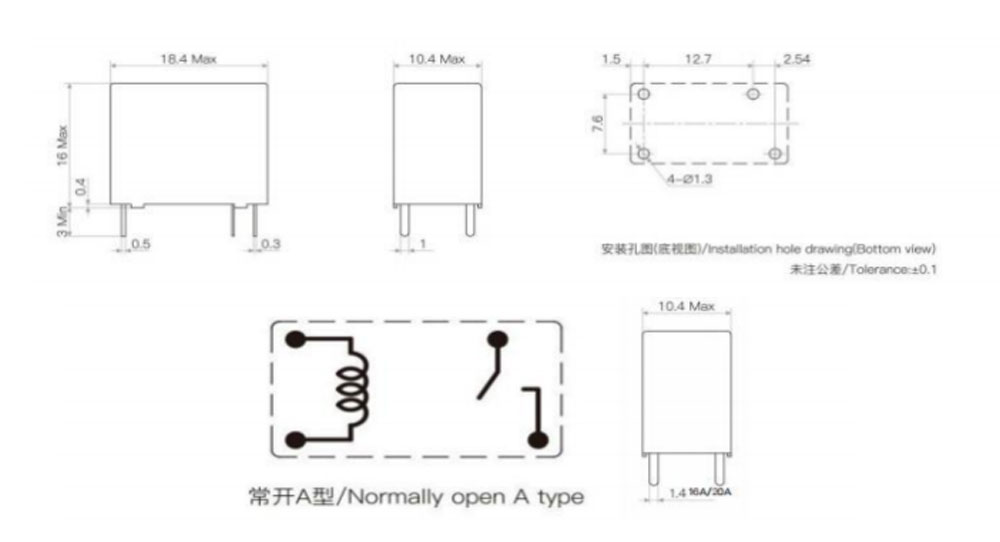

রূপরেখার মাত্রা, ওয়্যারিং ডায়াগ্রাম, PCB লেআউট (ইউনিট:মিমি)

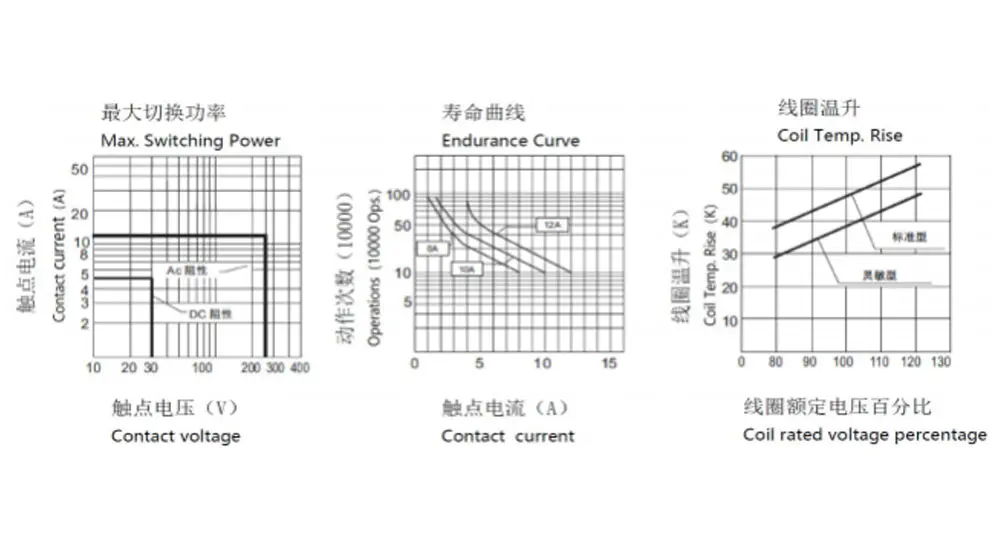

বৈশিষ্ট্যগত বক্ররেখা
অর্ডার করা তথ্য
CHYRD - 1 - A - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: প্রকার: CHYRD
2: খুঁটির সংখ্যা: 1-1 পোল
3: যোগাযোগের ব্যবস্থা: A-থেকে A
4: নামমাত্র ভোল্টেজ: 3,5,6,9, 12, 18,24VDC
5: ঘের রং: B-কালো
6: কয়েল Pwor: D-0.45W L-0.2W
7: প্রতিরক্ষামূলক নির্মাণ: এস-ফ্লাক্স প্রুফড,
SH- সিল করা টাইপ ধোয়া যায়
8: বিশেষ প্যারামিটার: নিল-স্ট্যান্ডার্ড টাইপ
চিঠি বা নম্বর-বিশেষ প্রয়োজন
ফ্লাক্স-প্রুফ রিলে পরিবেশে H2S, SO2, NO2, ধূলিকণা ইত্যাদি দূষণকারীর সাথে ব্যবহার করা যাবে না।
পিসিবিতে ফ্লাক্স-প্রুফ রিলে একত্রিত হওয়ার পরে জল পরিষ্কার বা পৃষ্ঠ প্রক্রিয়াকরণের পরামর্শ দেওয়া হয় না।
দাবিত্যাগ: স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য। নির্দিষ্টকরণ পূর্ব বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে.
আমরা প্রতিটি সম্ভাব্য অ্যাপ্লিকেশনের জন্য সমস্ত কর্মক্ষমতা এবং সমস্ত পরামিতি মূল্যায়ন করতে পারিনি৷ সুতরাং, ব্যবহারকারীদের চয়ন করার জন্য সঠিক অবস্থানে থাকা উচিত
তাদের নিজস্ব আবেদন জন্য উপযুক্ত পণ্য. সিল করা রিলেগুলির জন্য, ইনস্টলেশন এবং পরিষ্কারের পরে, ব্যবহারের আগে দয়া করে কেসের বায়ুচলাচল গর্তটি খুলুন। যদি কোন প্রশ্ন থাকে, প্রযুক্তিগত পরিষেবার জন্য চেঙ্গুয়ানের সাথে যোগাযোগ করুন। যাইহোক, কোন পণ্য ব্যবহার করা উচিত তা নির্ধারণ করা ব্যবহারকারীর দায়িত্ব৷৷
