পণ্য বৈশিষ্ট্য:
উচ্চ পরিচিতি স্যুইচিং ক্ষমতা: স্ট্যান্ডার্ড 20A লোড ছাড়াও, পরিচিতিগুলি 35 amps পর্যন্ত স্যুইচিং সমর্থন করে, গাড়ি স্টার্ট করার সময় বা উচ্চ-পাওয়ার আনুষাঙ্গিক থেকে তাত্ক্ষণিক কারেন্ট স্যুইচিং পরিচালনা করতে সক্ষম।
অতি-নিম্ন বিদ্যুত খরচ: কয়েল পাওয়ার খরচ মাত্র 0.6W/0.8W, যা গাড়ির ব্যাটারির বোঝা কমাতে সাহায্য করে এবং স্বয়ংচালিত শিল্পের কম শক্তি খরচের প্রবণতার সাথে সারিবদ্ধ করে।
চমৎকার যান্ত্রিক স্থায়িত্ব: উচ্চ শক এবং কম্পন প্রতিরোধের বৈশিষ্ট্য রয়েছে, এমনকি ড্রাইভিং অবস্থা এবং ইঞ্জিন কম্পনের মধ্যেও স্থিতিশীল বৈদ্যুতিক সংযোগ নিশ্চিত করে।
ওয়াইড কয়েল ভোল্টেজ রেঞ্জ: 3VDC থেকে 48VDC পর্যন্ত বিভিন্ন স্পেসিফিকেশনে পাওয়া যায়, বিভিন্ন ধরনের স্বয়ংচালিত সার্কিট ভোল্টেজের সাথে খাপ খাইয়ে নেয়।
কমপ্যাক্ট ডিজাইন: অপ্টিমাইজ করা কাঠামো এবং ছোট আকার সীমিত স্বয়ংচালিত বৈদ্যুতিক নিয়ন্ত্রণ বাক্সে ঘন ইনস্টলেশনের সুবিধা দেয়৷

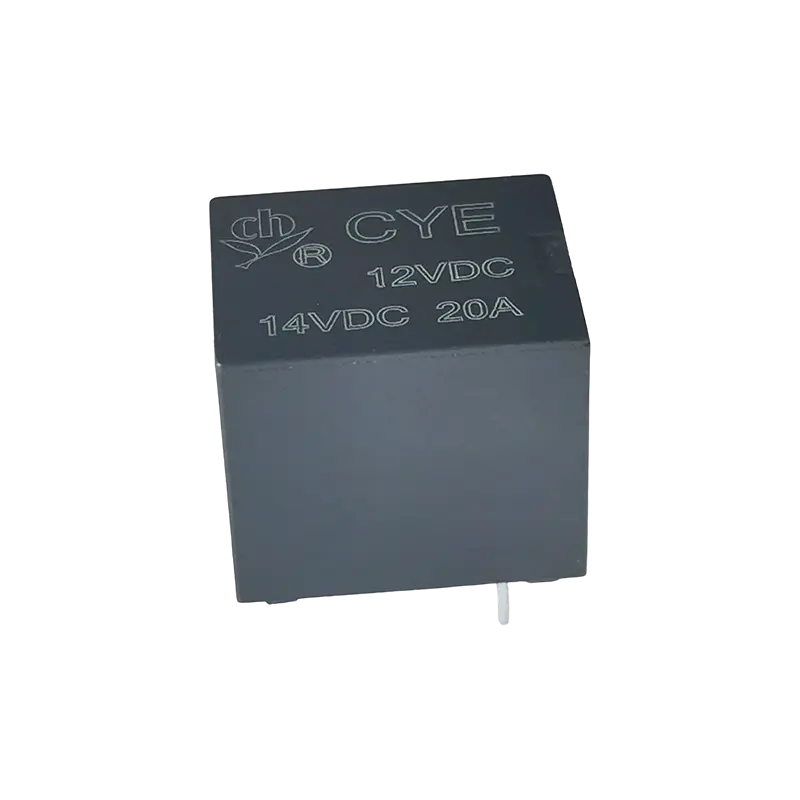

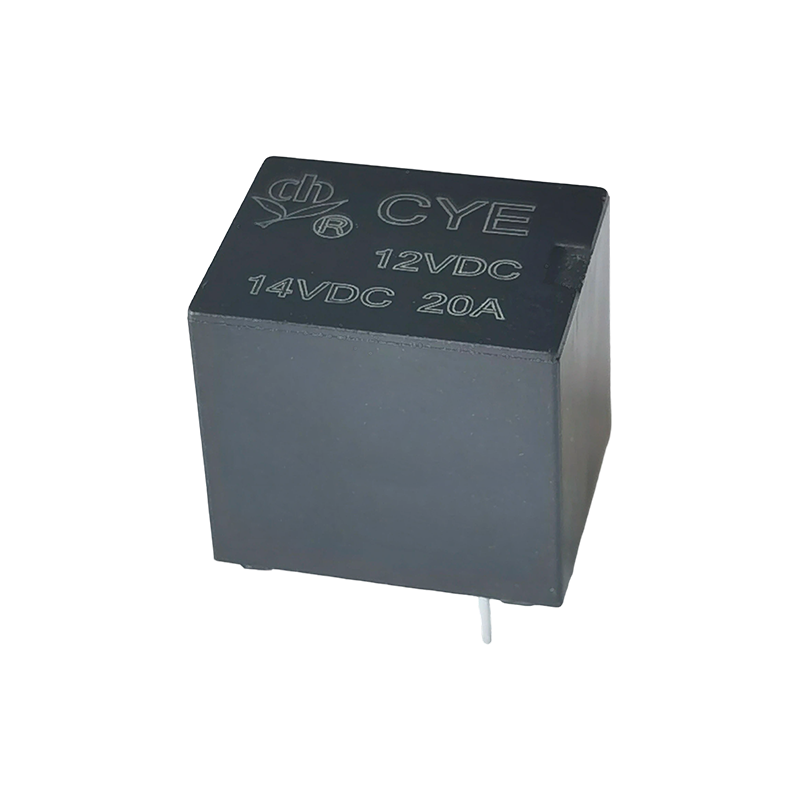

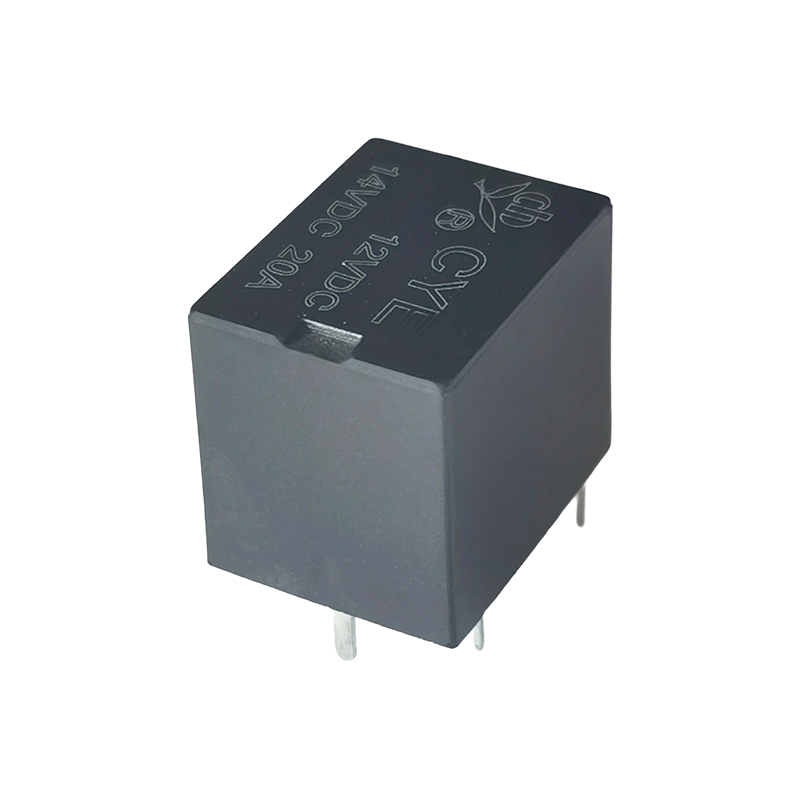

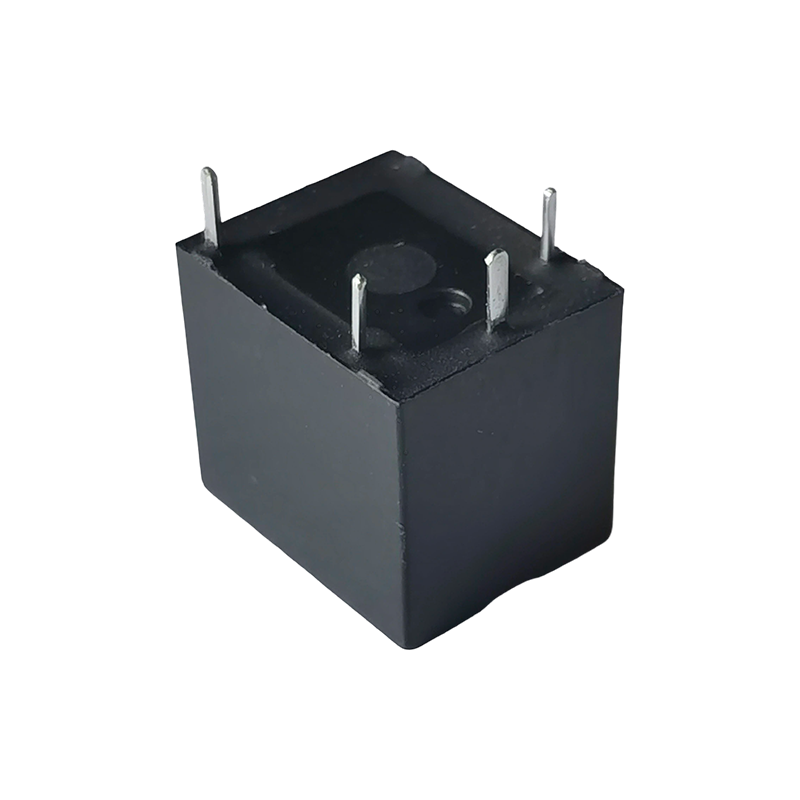

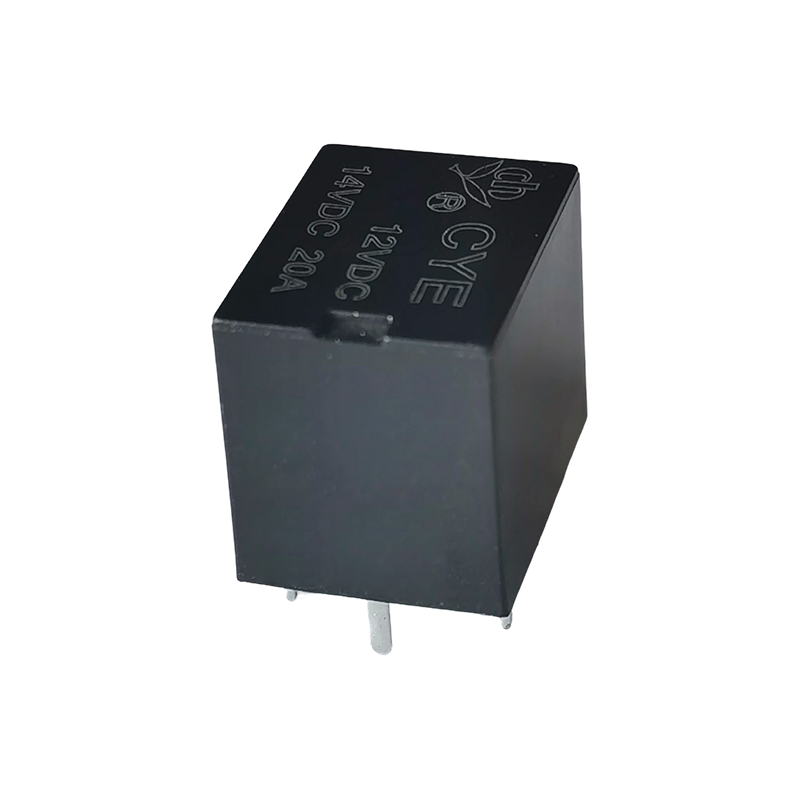

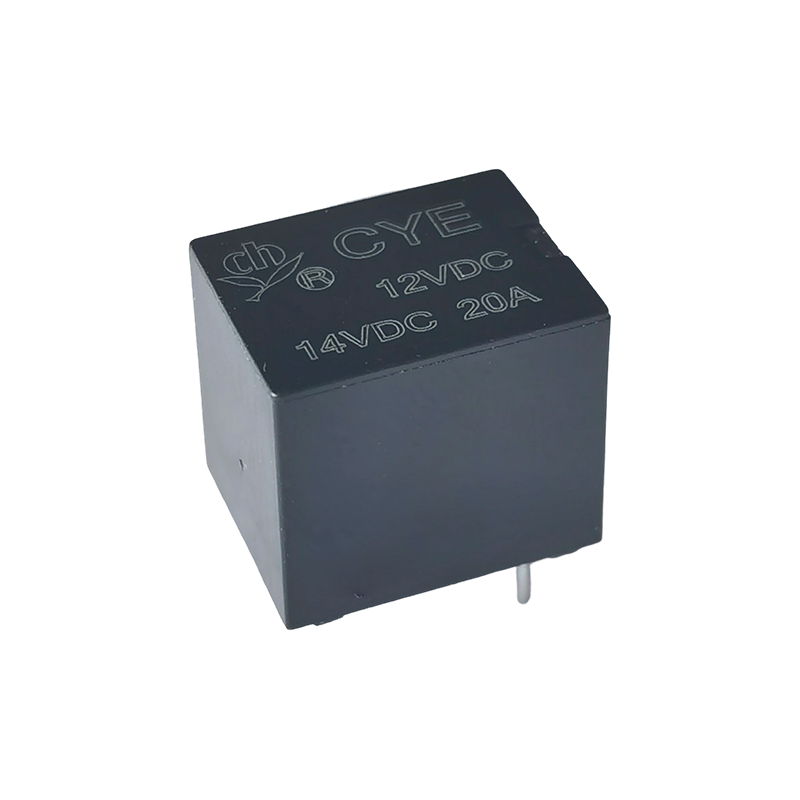

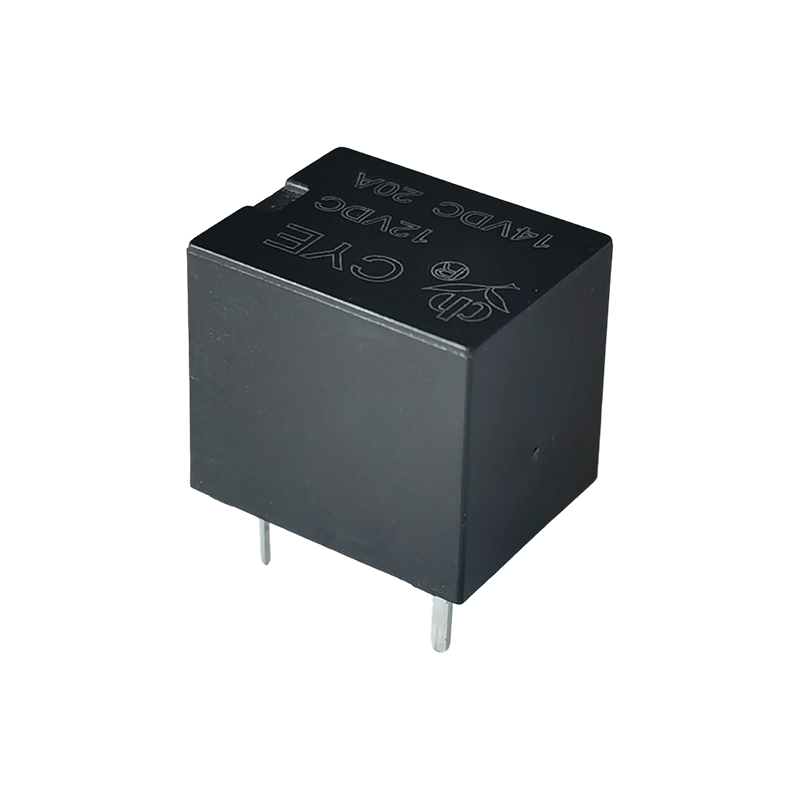

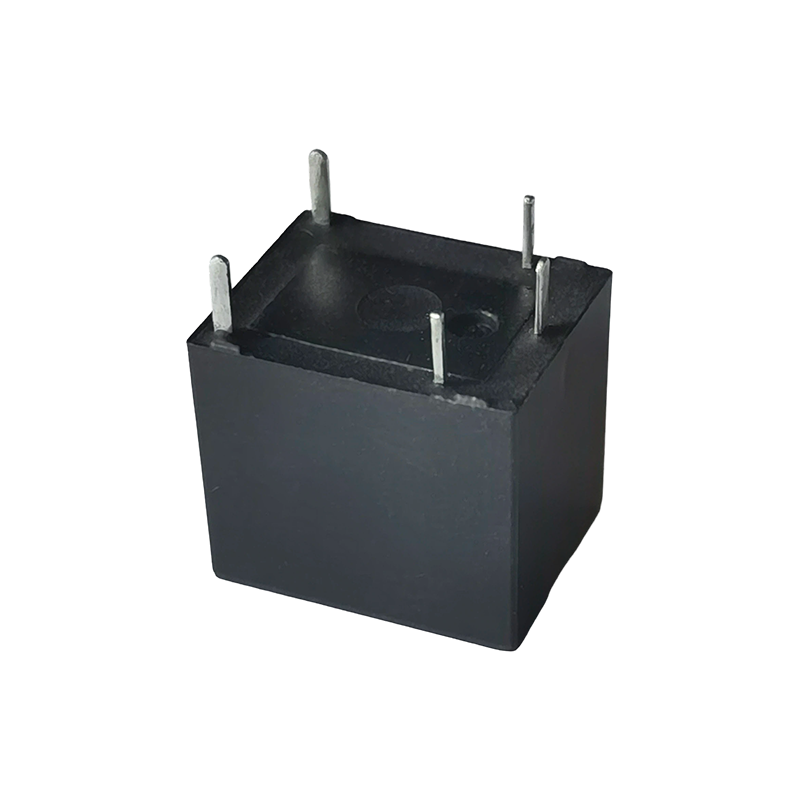

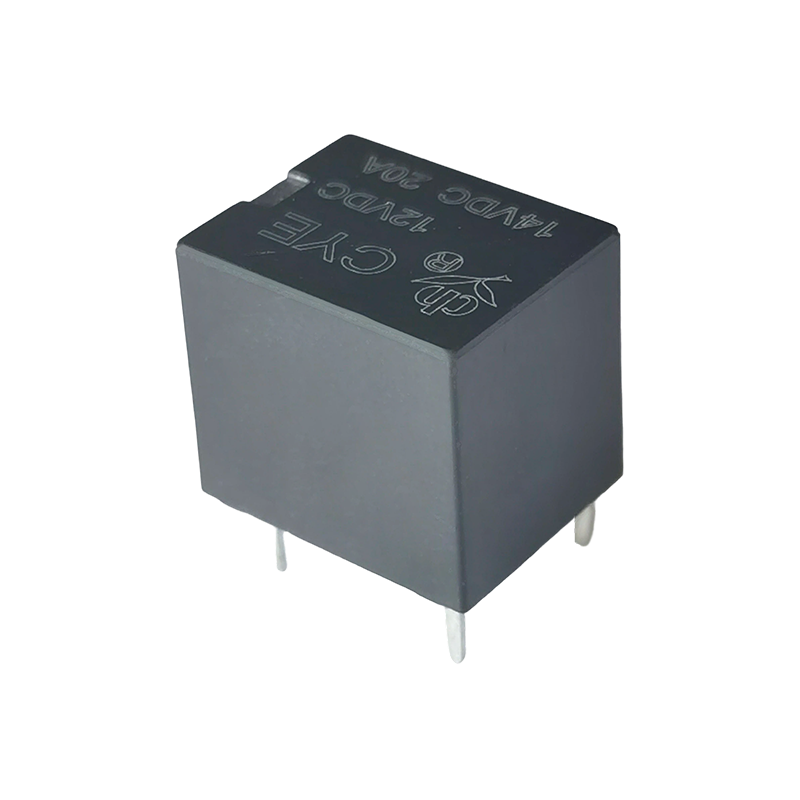

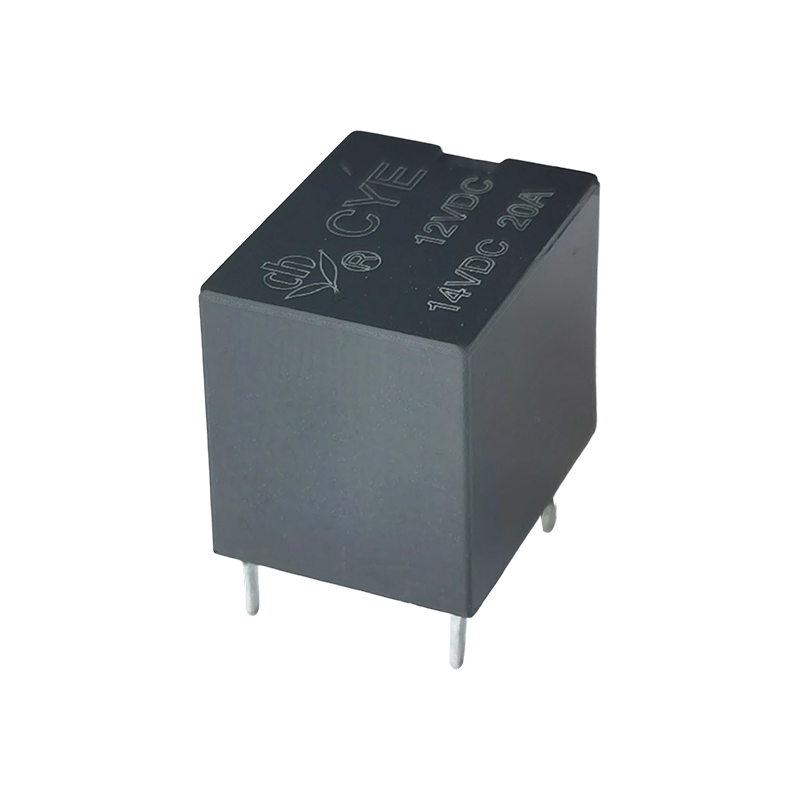

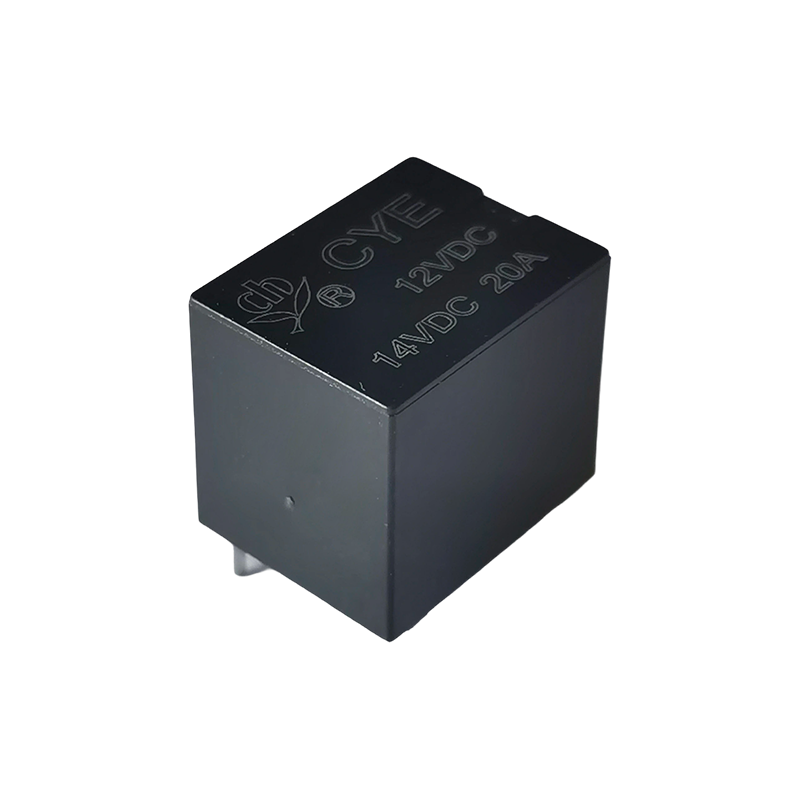

CYE (T78) রিলে হল একটি অতি ক্ষুদ্রাকৃতির উচ্চ-শক্তি ইলেক্ট্রোম্যাগনেটিক রিলে যাতে বিস্তৃত অ্যাপ্লিকেশন রয়েছে।
এর প্রধান ব্যবহারগুলির মধ্যে রয়েছে:
স্বয়ংচালিত সেক্টর: গাড়ির দরজা লক মোটর নিয়ন্ত্রণ, গাড়ি-চুরি-বিরোধী অ্যালার্ম সিস্টেম এবং স্বয়ংচালিত ইলেকট্রনিক সরঞ্জামগুলিতে সিগন্যাল স্যুইচিং এবং লোড নিয়ন্ত্রণে সাধারণত ব্যবহৃত হয়।
হোম অ্যাপ্লায়েন্সেস এবং অফিস সরঞ্জাম: গৃহস্থালীর যন্ত্রপাতি (যেমন এয়ার কন্ডিশনার, ওয়াশিং মেশিন) এবং অফিস অটোমেশন সরঞ্জামগুলিতে পাওয়ার ম্যানেজমেন্ট বা সিগন্যাল ট্রান্সমিশনের জন্য উপযুক্ত।
নিরাপত্তা এবং অ্যালার্ম সিস্টেম: স্বয়ংক্রিয় অ্যান্টি-থেফট অ্যালার্মের মূল উপাদান হিসেবে, এটি সার্কিট সুইচিং নিয়ন্ত্রণ করে।
শিল্প নিয়ন্ত্রণ এবং অটোমেশন: কম-ভোল্টেজ সংকেত সহ উচ্চ-শক্তি লোড নিয়ন্ত্রণ করতে শিল্প অটোমেশন সিস্টেম, যন্ত্র এবং যোগাযোগ ডিভাইসে ব্যবহৃত হয়।
ভোক্তা ইলেকট্রনিক্স এবং উদীয়মান প্রযুক্তি: স্মার্ট হোম, IoT ডিভাইস, নতুন শক্তি সরঞ্জাম এবং চিকিৎসা ইলেকট্রনিক্সে বর্ধিত অ্যাপ্লিকেশন।
যোগাযোগের ডেটা
| টাইপ | CYE |
| যোগাযোগের উপাদান | রৌপ্য খাদ |
| যোগাযোগ প্রতিরোধ | 100mΩ সর্বোচ্চ (1A 6VDC এ) |
| রেট করা লোড (প্রতিরোধী লোড) | 20A 14VDC |
| সর্বোচ্চ বর্তমান পরিবর্তন করা | 35A |
| সর্বোচ্চ সুইচিং ভোল্টেজ | 30VDC |
| বৈশিষ্ট্য |
| কাজ করার সময় (রেটেড কয়েল ভোল্টেজে) | 10ms সর্বোচ্চ (কোন ডায়োড নেই) |
| মুক্তির সময় | 5ms সর্বোচ্চ (কোন ডায়োড নেই) |
| নিরোধক প্রতিরোধ | মিন. 100MΩ (500VDC এ) |
| অস্তরক শক্তি | খোলা পরিচিতিগুলির মধ্যে: 500VAC, 1 মিনিটের জন্য 50/60Hz |
| কয়েল এবং যোগাযোগের মধ্যে: 500VAC , 50/60Hz 1 মিনিটের জন্য |
| কম্পন প্রতিরোধ | কার্যকরী | 10-500Hz, NO-10G |
| 10-500Hz, NC-5G |
| শক প্রতিরোধ | কার্যকরী | NO/11ms এর জন্য 20g NC/11ms এর জন্য 5g। |
| ধ্বংসাত্মক | 100G মিনিট |
| সহনশীলতা | যান্ত্রিক সহনশীলতা （10800ops./h) | 10000000次 10000000 ops.(রুম তাপমাত্রায়) |
| বৈদ্যুতিক সহনশীলতা (360ops./h) | 100000 ops. (রুমের তাপমাত্রায়) |
| পরিবেষ্টিত তাপমাত্রা | -40℃~ 125℃(কোন ঘনীভবন নয়) |
| ওজন | প্রায়.6g |
| নামমাত্র ভোল্টেজ (ভিডিসি) | নামমাত্র অপারেটিং বর্তমান ±10%(mA) | কুণ্ডলী প্রতিরোধ ±10%(Ω) | নামমাত্র operating ক্ষমতা | ভোল্টেজ পরিচালনা করুন (সর্বোচ্চ) | রিলিজ ভোল্টেজ (ন্যূনতম) | সর্বোচ্চ অনুমোদিত ভোল্টেজ |
| 6 | 100 | 60 | প্রায় 0.6W | নামমাত্রের 60% ভোল্টেজ | নামমাত্রের 10% ভোল্টেজ | নামমাত্র ভোল্টেজের 130% |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | প্রায় 0.8W | নামমাত্রের 57.5% ভোল্টেজ |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
উপরে দেখানো ডেটা হল প্রাথমিক মান। thd কয়েলের অতিরিক্ত গরম হওয়া এড়াতে 10 মিনিটের বেশি কয়েলে আপেলের সর্বোচ্চ অনুমোদনযোগ্য ভোল্টেজ দেবেন না।

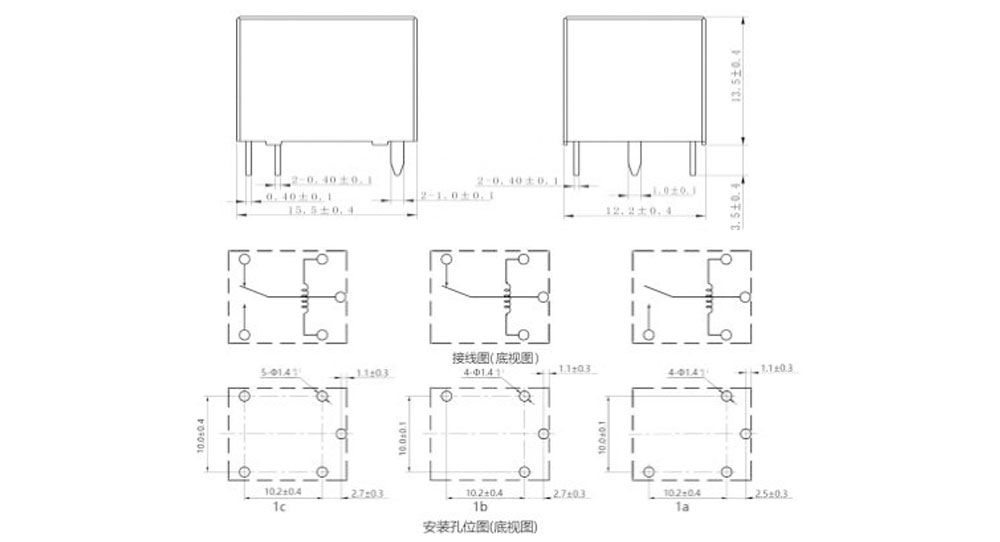

রূপরেখা মাত্রা, তারের ডায়াগ্রাম, PCB লেআউট (ইউনিট:মিমি)

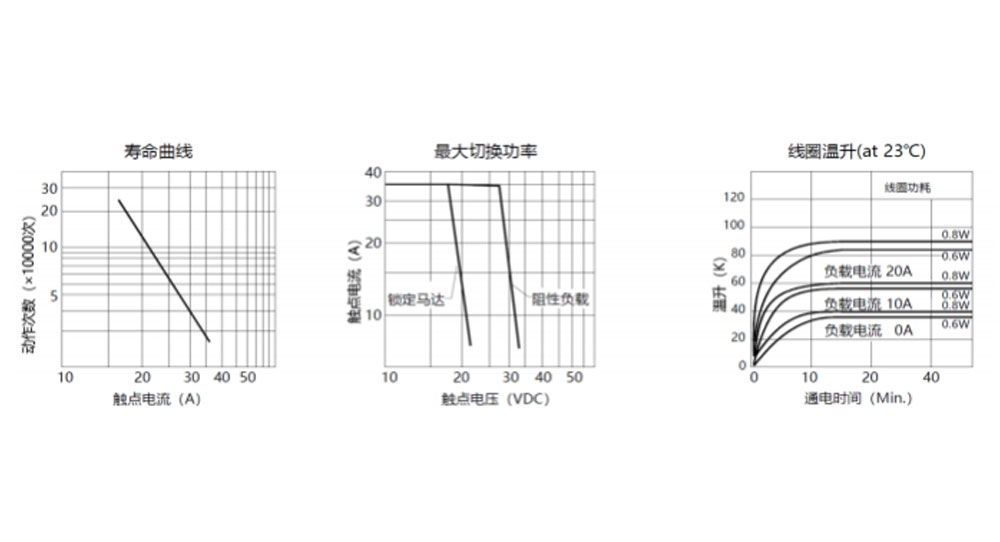

বৈশিষ্ট্যগত বক্ররেখা
অর্ডার করা তথ্য
CYE - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: প্রকার: CYE
2: খুঁটির সংখ্যা: 1-1 পোল
3: যোগাযোগ ব্যবস্থা: A-ফর্ম A ; বি-ফর্ম B ; সি-ফর্ম C
4: নামমাত্র ভোল্টেজ: 6,9,12,24VDC
5: ঘের রঙ: B-কালো
6: কয়েল Pwor: D-0.8W L-0.6W
7: প্রতিরক্ষামূলক নির্মাণ: এস-ফ্লাক্স প্রুফড,
SH- সিল টাইপ ধোয়া যায়
8: বিশেষ প্যারামিটার: নিল-স্ট্যান্ডার্ড টাইপ
চিঠি বা নম্বর-বিশেষ প্রয়োজন
ফ্লাক্স-প্রুফ রিলে পরিবেশে H2S, SO2, NO2, ধূলিকণা ইত্যাদি দূষণকারীর সাথে ব্যবহার করা যাবে না।
পিসিবিতে ফ্লাক্স-প্রুফ রিলে একত্রিত হওয়ার পরে জল পরিষ্কার বা পৃষ্ঠ প্রক্রিয়াকরণের পরামর্শ দেওয়া হয় না।
দাবিত্যাগ: স্পেসিফিকেশন শুধুমাত্র রেফারেন্সের জন্য। নির্দিষ্টকরণ পূর্ব বিজ্ঞপ্তি ছাড়াই পরিবর্তন সাপেক্ষে.
আমরা প্রতিটি সম্ভাব্য অ্যাপ্লিকেশনের জন্য সমস্ত কর্মক্ষমতা এবং সমস্ত পরামিতি মূল্যায়ন করতে পারিনি৷ সুতরাং, ব্যবহারকারীদের চয়ন করার জন্য একটি সঠিক অবস্থানে থাকা উচিত
তাদের নিজস্ব আবেদন জন্য উপযুক্ত পণ্য. সিল করা রিলেগুলির জন্য, ইনস্টলেশন এবং পরিষ্কারের পরে, ব্যবহারের আগে দয়া করে কেসের বায়ুচলাচল গর্তটি খুলুন। যদি কোন প্রশ্ন থাকে, প্রযুক্তিগত পরিষেবার জন্য চেঙ্গুয়ানের সাথে যোগাযোগ করুন। যাইহোক, কোন পণ্য ব্যবহার করা উচিত তা নির্ধারণ করা ব্যবহারকারীর দায়িত্ব৷৷
